改良型轨道炮磁铁电机结构三维设计

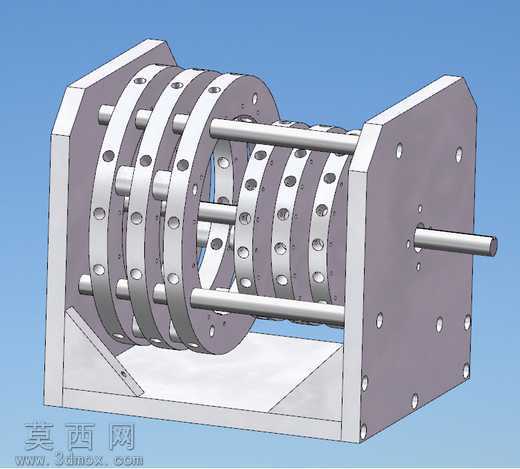

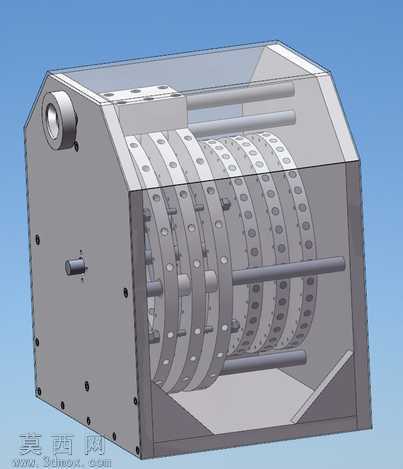

本作品为基于Perendev电机结构改良的电磁动力装置三维建模成果，整体采用箱式封闭壳体结构设计，在三维建模过程中严格遵循机械装配逻辑，先完成外部金属壳体的基准建模，壳体采用冷轧钢板质感的金属材质，表面做哑光防锈处理效果，边角做圆弧过渡处理避免应力集中，壳体侧面预留轴伸安装孔、检修定位孔，所有孔位均按照同轴度公差要求完成位置约束，保证后续装配的精度。内部核心为多层同轴排布的永磁转子组件，建模时对每一层环形永磁体安装盘做单独参数化建模，盘体采用铝合金材质做轻量化设计，盘面均匀排布圆形永磁体安装位，相邻盘体的永磁体按照磁路排布逻辑做角度错位约束，通过多根横向定位拉杆完成所有转子盘的同轴固定，保证转子转动时的动平衡性能。转子中心贯穿高强度合金钢主轴，主轴两端通过轴承结构与壳体侧壁完成装配约束，还原真实的轴承配合间隙。建模过程中对所有紧固件做细节还原，包括壳体拼接处的内六角螺栓、转子盘固定的锁紧螺母、轴端的定位挡圈，所有标准件均按照对应国标尺寸建模，装配时添加正确的配合约束，避免出现干涉问题。渲染阶段采用工业蓝背景，对金属壳体添加轻微的环境反射效果，永磁体做亮面金属镀层质感，内部结构通过半透明壳体预览效果展示，清晰呈现内部磁路排布与装配关系。设计思路围绕磁动力转换的结构优化展开，在原有Perendev电机的磁路排布基础上调整转子盘间距与磁体角度，优化磁通量的利用效率，壳体内部预留电磁组件的安装空间，整体结构兼顾装配合理性与功能演示需求，可用于电磁动力原理演示、相关能源装置的结构参考，所有结构建模均考虑实际加工的工艺可行性，不存在无法落地的异形结构，各部件的拆分逻辑符合机械装配的常规流程，可直接导出工程图用于后续的加工验证。
