带沉头锁紧螺钉的轴类组合装配结构

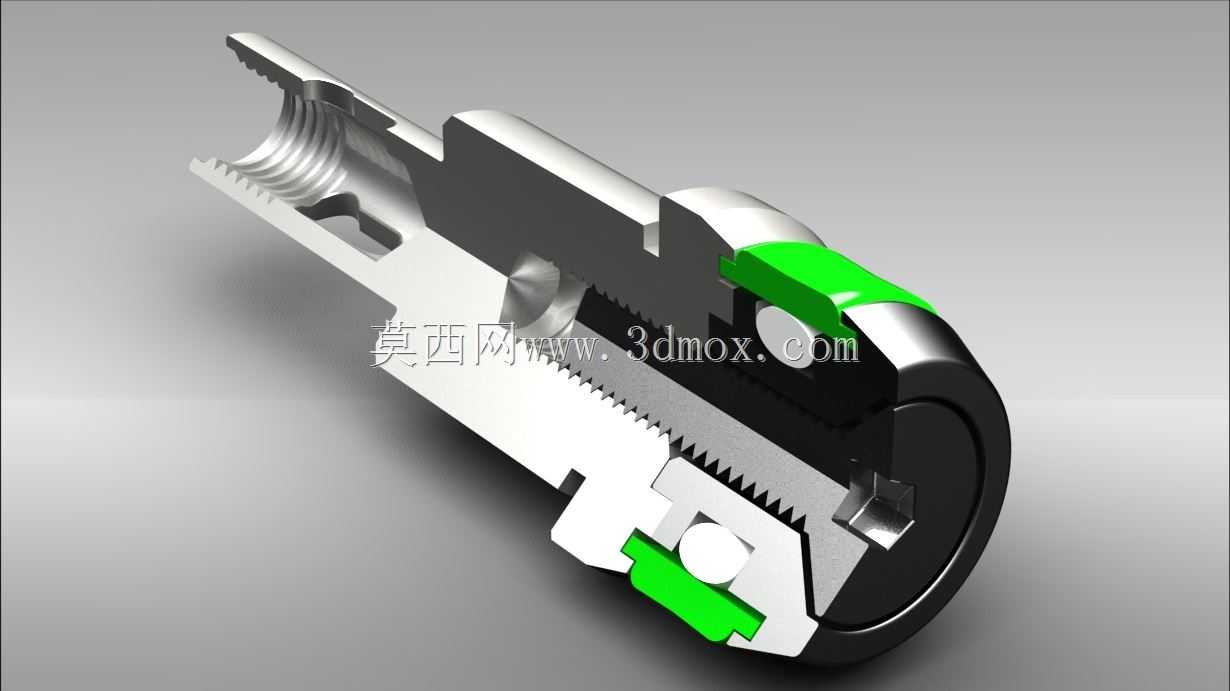

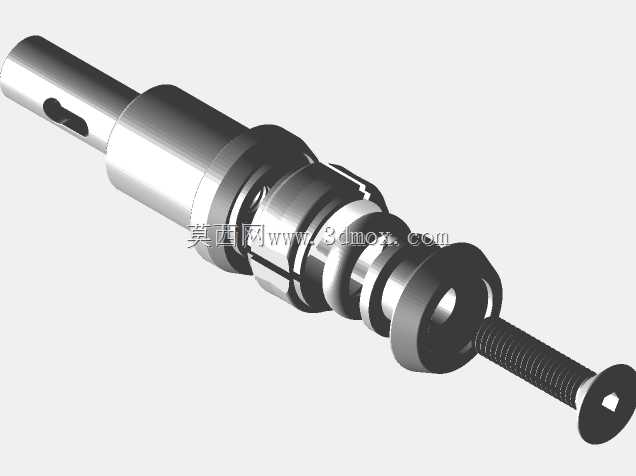

　　这套轴类组合装配结构，常见于中小型传动设备的动力输出端、工装夹具的定位锁紧单元以及小型流体设备的阀芯驱动端，核心作用是在有限的安装空间内，实现轴系部件的周向传动、轴向定位以及可拆卸式锁紧，同时兼顾装配后的同轴度精度与运行稳定性。从结构组成来看，整套组件包含带键槽的主轴段、多组阶梯定位轴肩、间隔衬套、密封垫圈以及末端的沉头内六角锁紧螺钉，各零件的配合公差经过严谨匹配，能够在承受径向载荷与一定轴向冲击的工况下保持连接可靠性。

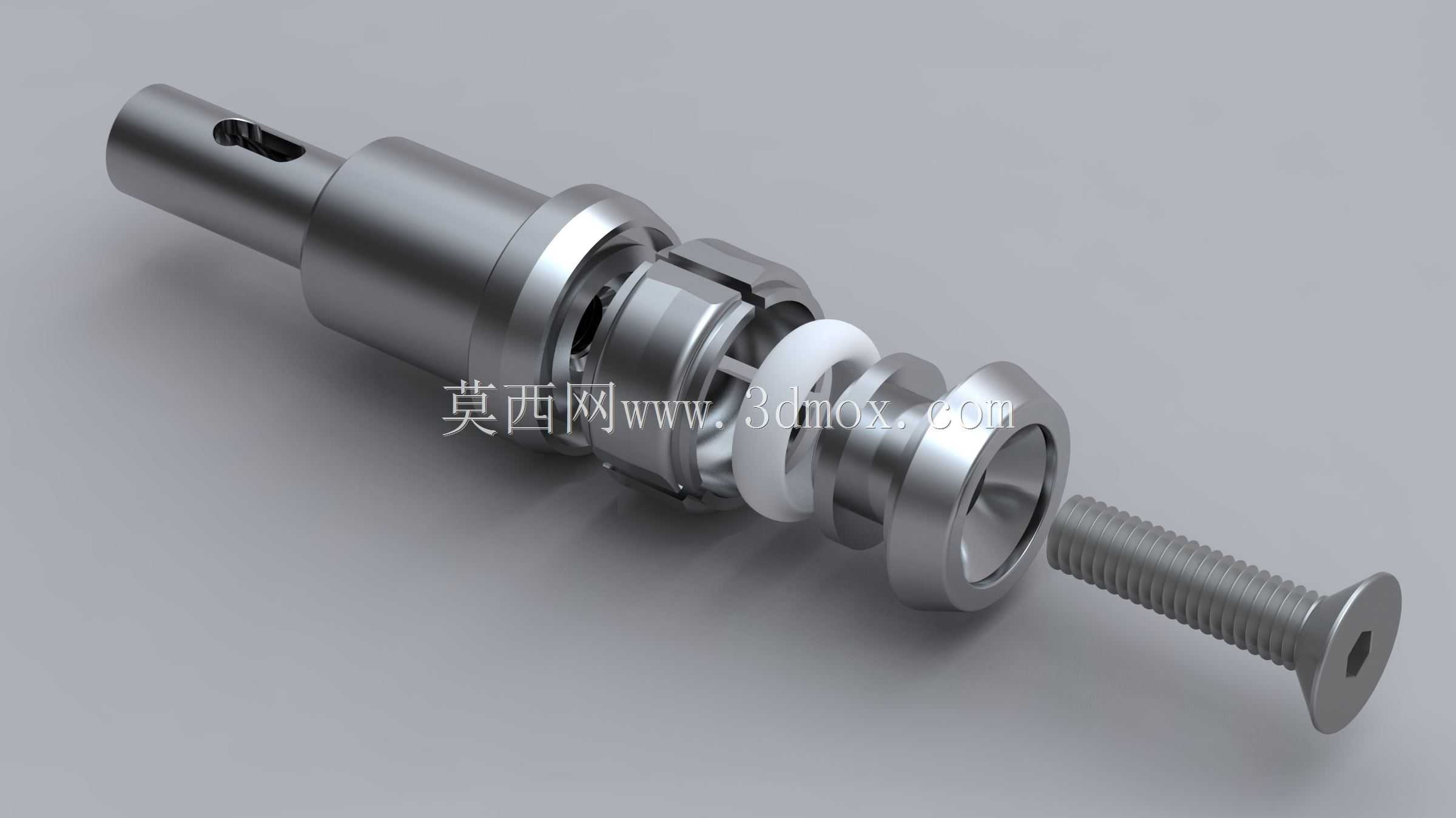

　　设计过程中，首先考虑的是安装边界的适配性，主轴输入端的键槽采用标准平键槽规格，可直接与对应规格的带轮、齿轮或者联轴器实现周向固定，无需额外加工适配结构；轴身的多组阶梯轴肩并非随意设置，每一段轴肩的端面都承担着对应配套零件的轴向定位作用，相邻轴肩的直径差控制在合理范围，既保证零件装配时的导向顺畅，又避免轴肩处应力集中过大导致的疲劳断裂风险。中间配置的白色密封垫圈，一般采用聚四氟乙烯或者改性尼龙材质，主要作用是隔绝装配两侧的介质，比如在小型泵阀结构中可以阻挡输送介质渗入轴承配合段，在工装夹具中可以避免切削液、粉尘进入锁紧配合面，减少零件锈蚀与磨损的概率。

　　末端的沉头锁紧螺钉是整套结构的锁紧核心，采用沉头设计可以让螺钉端面与轴端端面保持齐平，不会突出安装面造成额外的空间干涉，螺钉的螺纹规格与轴端内螺纹孔采用中等精度配合，拧紧后可以将轴上套装的所有衬套、定位环牢牢压合在对应轴肩位置，不会因为设备运行过程中的振动出现轴向窜动。在实际选型应用时，需要注意主轴的总长与安装孔的深度匹配，主轴最左端的光轴段直径要与配套的支撑轴承内孔尺寸一致，轴承安装位的轴段表面粗糙度要求达到Ra1.6以下，保证轴承压装后不会出现跑圈内圈的问题。

　　从装配逻辑来看，整套结构遵循从轴肩定位端向锁紧端依次套装零件的顺序，每个套装零件的内孔与轴的配合根据功能不同有所区分：与轴保持相对静止的定位衬套采用过渡配合，需要相对转动的隔套采用间隙配合，密封垫圈的内孔比轴径略大0.1-0.2mm，避免垫圈与轴表面摩擦产生额外阻力。在三维建模过程中，各零件的倒角、退刀槽都按照机械加工工艺要求做了还原，比如轴端的倒角采用C1规格，方便零件装配时的导入，螺纹段的退刀槽宽度与深度符合标准螺纹加工要求，不会出现螺纹加工不到位导致螺钉无法拧到底的问题。

　　这类轴系结构在实际应用中，对同轴度的要求较高，建模时所有回转面的轴线都保持重合，轴肩端面与轴线的垂直度公差控制在0.02mm以内，保证套装零件安装后不会出现偏斜，避免运行过程中产生偏磨、振动异响等问题。在一些需要频繁拆装维护的工况下，这种末端螺钉锁紧的结构相比过盈配合装配的轴系，拆装效率更高，只需要拧下末端螺钉就可以依次更换轴上的密封件、衬套等易损零件，无需使用拉马等专用拆卸工具，大幅降低了设备维护的时间成本。另外，轴身最左端的径向通孔，是用于安装开口销或者锁紧销的结构，在一些需要防止螺母回松的应用场景中，可以配合槽型螺母实现二次防松，进一步提升结构在强振动工况下的连接可靠性。
