带沉头锁紧螺钉的轴类组合装配结构

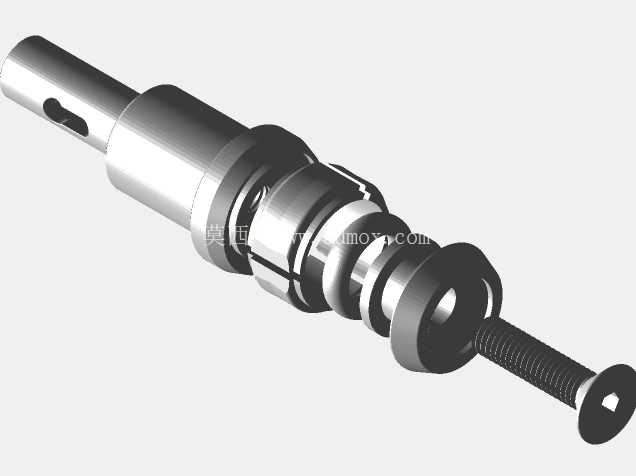

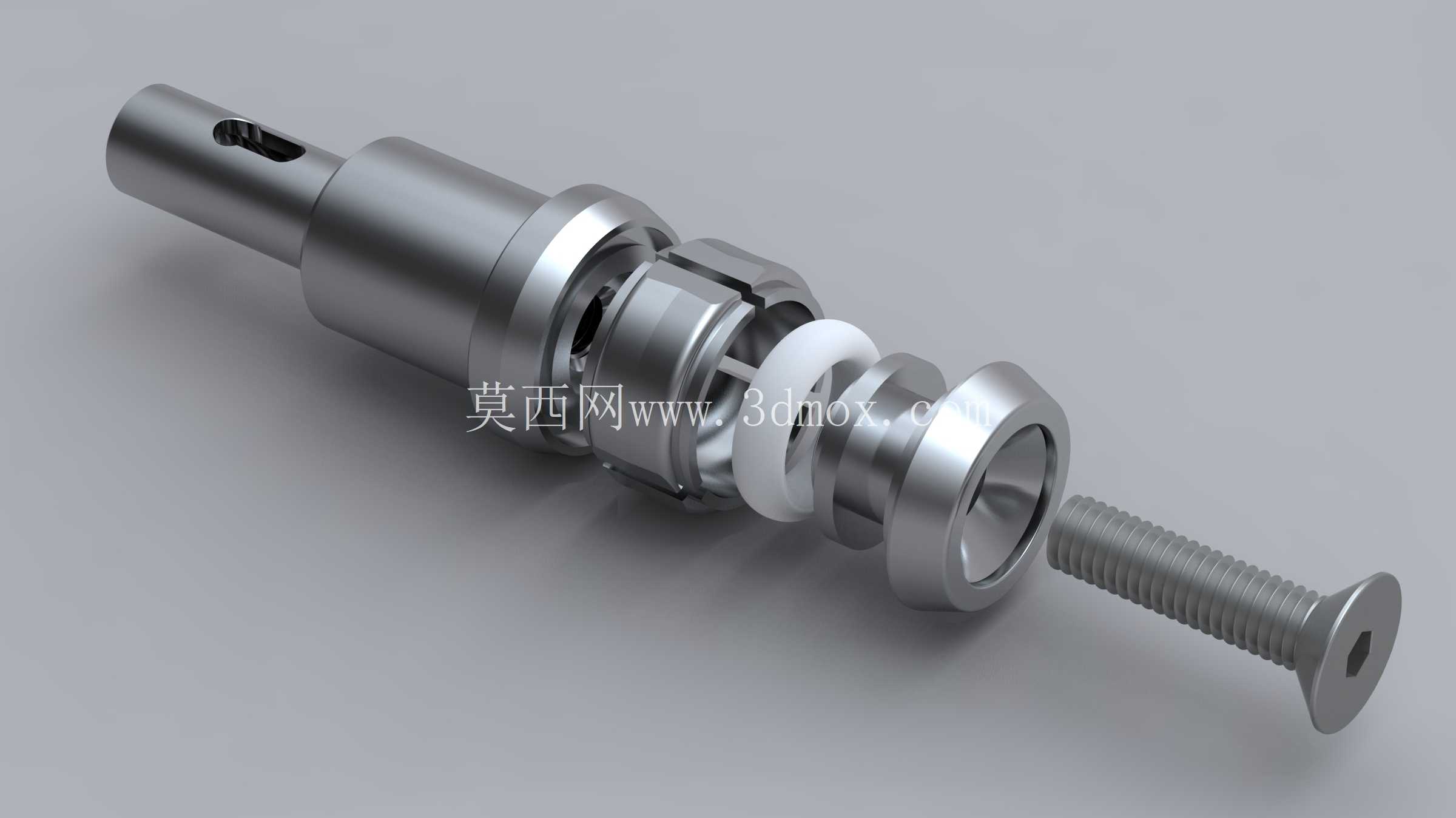

　　这套轴类组合装配结构，常见于中小功率传动链路的末端执行端连接场景，比如小型输送设备的辊筒轴端锁紧、轻工包装机械的导辊定位、自动化检测设备的转轴固定工位都能见到同类结构的应用，核心作用是在有限的安装空间内完成轴件与配套回转件的轴向锁紧，同时兼顾径向定位精度，避免回转过程中出现轴件窜动、配合件松脱的问题。从结构拆分来看，整套组件包含阶梯主轴、两组配合衬套、密封垫圈、隔套以及沉头内六角锁紧螺钉几个核心部分，阶梯轴的轴肩设计直接承担轴向定位的基准作用，靠近输入端的轴段加工有键槽，用来和动力输出端的带轮、齿轮等传动件配合传递扭矩，键槽的位置避开了轴承配合面，不会影响回转副的配合精度。

　　中间段的衬套实际是和滚动轴承内圈配合的安装位，衬套的外径公差按照基孔制配合要求设计，和轴承内圈的过渡配合公差控制在0.01mm以内，既保证装配时不会出现过盈量太大导致的轴承内圈变形，也能避免间隙过大造成回转时的偏心振动。密封垫圈采用聚四氟乙烯材质，嵌在衬套与隔套之间的槽位里，主要作用是阻挡外界的粉尘、切削液或者润滑脂泄漏，在有少量喷淋、粉尘的车间工况下，能有效延长内部轴承的使用寿命，减少日常维护的频次。

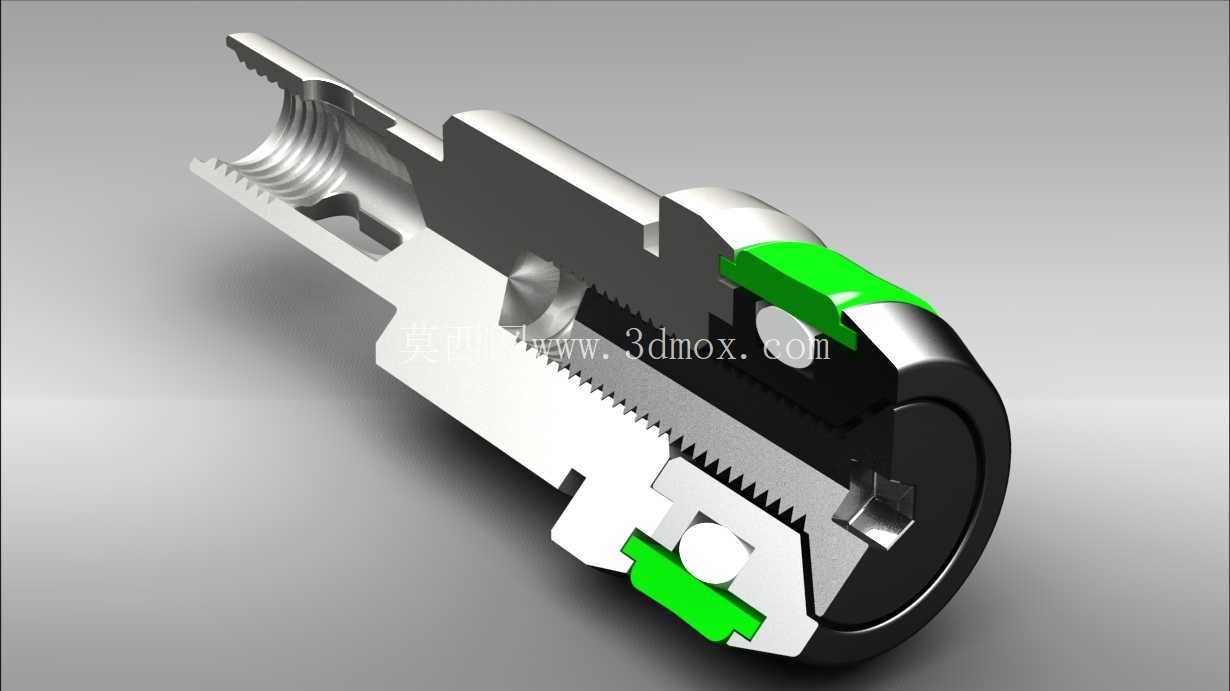

　　尾部的沉头锁紧螺钉是整套结构的轴向锁紧核心，螺钉的锥面和轴端的沉孔锥面完全贴合，拧紧时产生的轴向拉力会把所有套在轴上的衬套、垫圈、隔套牢牢压在轴肩位置，不会因为设备启停的正反转冲击出现松脱，沉头的设计也让轴端没有突出的结构，不会和周边的防护板、传感器支架产生运动干涉。设计这套结构的时候，首先要确认的是安装边界的尺寸约束：整套组件的最大外径是衬套法兰位置的尺寸，安装时对应的安装座内孔要留出0.5-1mm的装配间隙，轴的总长度要比安装座的通孔深度短2mm左右，避免锁紧后轴端顶到安装座端面造成装配不到位。轴上各个配合段的同轴度公差要控制在0.02mm以内，否则装配后会出现回转跳动超标的问题，高速运转时还会产生额外的振动噪音。

　　键槽的宽度公差按照普通平键的标准要求设计，装配时不需要额外修配就能实现扭矩的平稳传递。另外在结构细节上，所有轴段的过渡位置都加工有退刀槽和圆角，避免热处理或者受力时出现应力集中导致轴件断裂，沉头螺钉的拧紧力矩要按照螺钉的材质和规格设定，不能过度拧紧导致螺钉断裂或者轴端沉孔变形。实际选型应用的时候，要根据传递的扭矩大小调整轴的直径和螺钉的规格，如果是用于有腐蚀的工况，还可以把轴件和衬套的材质换成不锈钢，密封垫圈换成氟橡胶材质，适配不同的使用环境。这套结构的优势在于零件数量少，装配流程简单，不需要额外的锁紧螺母、止动垫圈等零件，在狭小的安装空间里也能完成装配，日常维护拆卸的时候只需要拧下尾部的沉头螺钉就能把所有零件拆分，更换磨损的密封件或者轴承都很方便，适合批量应用在标准化的小型传动设备上。
