儿童便携带吸管塑料饮水瓶结构设计

　　这款带吸管的塑料饮水容器，核心面向低龄儿童日常饮水场景设计，可适配校园随身带、户外短途出行、居家日常使用等多个场景，瓶身整体采用符合食品接触要求的热塑性塑料加工，适配吹塑成型工艺，量产时可通过调整吹塑模腔参数快速调整瓶身容量，常规款容量控制在350ml到450ml区间，适配儿童单手握持的尺寸边界，瓶身最大直径控制在70mm以内，整体高度不含吸管部分为190mm左右，放置在常规书包侧袋、儿童推车杯架时不会出现卡滞、突出过多的问题，安装适配性覆盖绝大多数儿童随身载具的杯位尺寸。

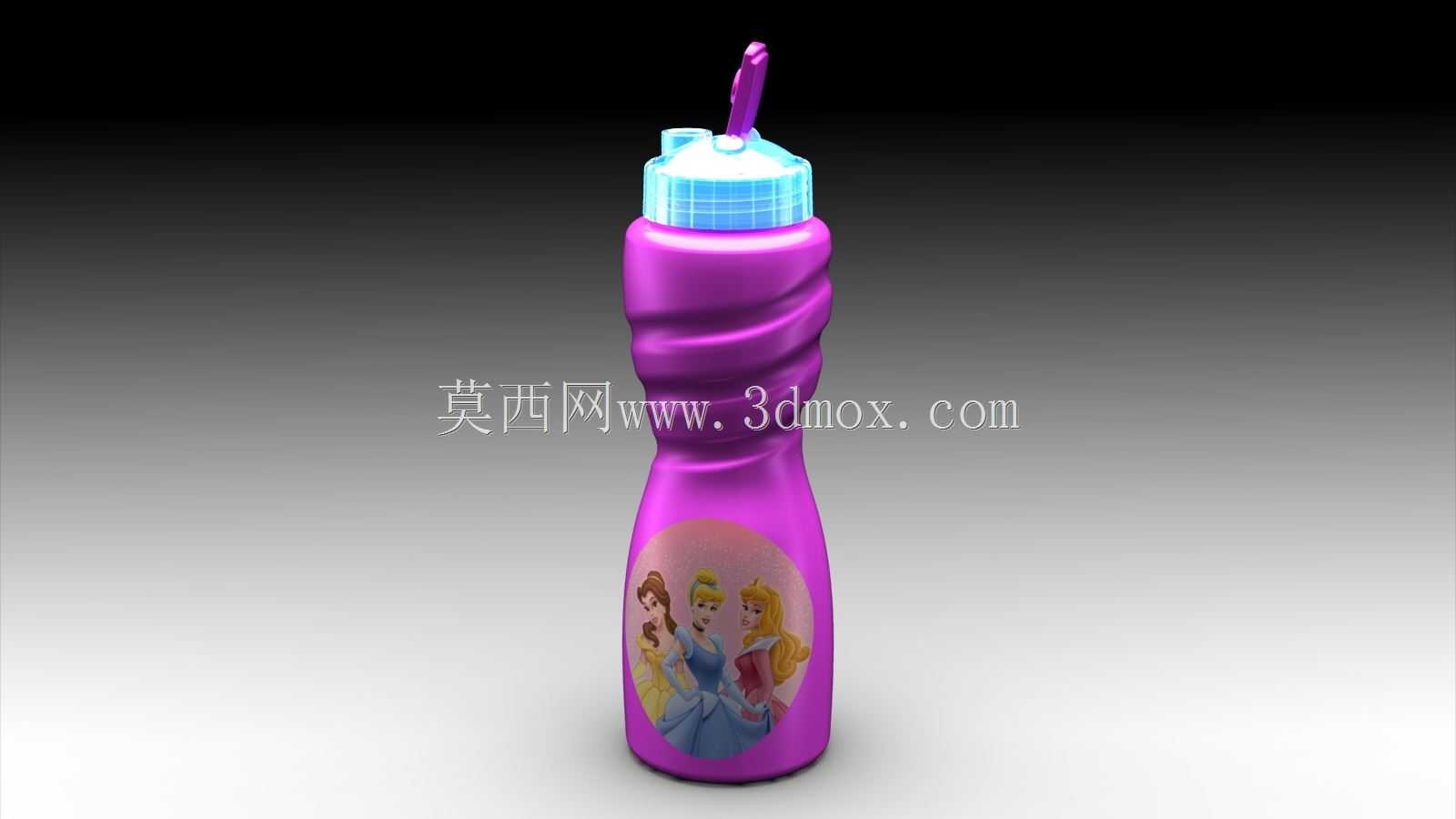

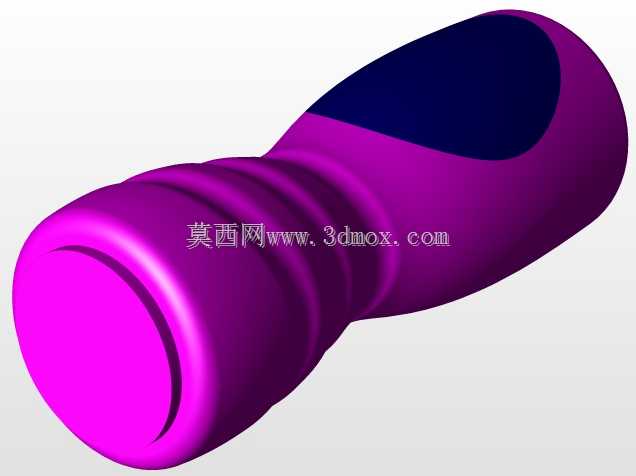

　　瓶身中段做了多道环形内凹的波浪形防滑结构，这个结构并非单纯的装饰设计，一方面是增加儿童抓握时的摩擦力，避免手心出汗导致瓶身滑落，另一方面是通过环形的加强筋结构，提升薄壁塑料瓶身的径向抗挤压能力，即使儿童抓握时用力捏瓶身，也不会出现瓶身过度变形导致饮水从吸管处溢出的问题，同时该内凹结构在吹塑脱模时可顺利起模，不会出现倒扣粘模的工艺问题，不需要额外做侧向抽芯结构，能有效降低模具加工成本。瓶身下部预留了直径55mm左右的平整贴标区域，可适配热转印、不干胶贴标等多种表面装饰工艺，图示款的卡通图案就是采用该区域做热转印处理，贴标区域的平面度控制在0.2mm以内，避免贴标后出现气泡、翘边的问题。

　　瓶口部分采用标准的螺旋密封结构，螺纹圈数设计为2.5圈，既可以保证儿童自行拧动瓶盖时不需要过大的扭矩，又能保证瓶身倒置时不会出现渗漏，瓶盖顶部集成了伸缩式吸管结构，吸管伸出瓶盖的高度为25mm，适配儿童饮水时的嘴部接触角度，不需要仰头就可以顺利喝到瓶内液体，吸管根部做了硅胶密封阀，只有在吸吮产生负压时阀门才会开启，平时处于常闭状态，即使瓶身倾倒、受到挤压也不会出现漏水问题。瓶盖侧面做了细密的竖向防滑齿，齿深0.3mm，间距1.5mm，拧动时的摩擦力足够，不会出现手打滑的情况。瓶盖与瓶身之间预留了1.2mm的密封胶圈安装位，胶圈采用食品级硅胶材质，压缩量控制在25%，可耐受日常60度以内的液体温度，不会出现异味、密封失效的问题。

　　从建模逻辑来看，整个瓶身采用曲面放样构建主体轮廓，防滑波浪结构采用环形阵列加曲面切除的方式实现，所有转角位置都做了R2以上的圆角过渡，一方面是避免锐角位置在使用过程中划伤儿童，另一方面是减少吹塑过程中应力集中的问题，避免成型后转角位置出现壁厚过薄、容易开裂的问题。瓶身整体壁厚控制在1.2mm±0.1mm，瓶口螺纹位置壁厚增加到2mm，保证螺纹连接的结构强度，瓶盖部分采用注塑成型工艺，壁厚均匀控制在1.5mm，所有筋位厚度不超过主体壁厚的0.6倍，避免注塑时出现缩痕、翘曲的问题。

　　实际使用过程中，该容器的吸管可完全压入瓶盖内部，压入后整体高度降低20mm，方便放入书包、储物柜等空间有限的位置，瓶盖顶部的吸管出口位置做了防尘挡边，平时吸管压入后挡边可以覆盖吸管接触端，避免灰尘沾污吸管。瓶身底部做了内凹的支撑脚，支撑高度2mm，五个支撑点均匀分布在瓶底圆周，放置在平面上时不会出现晃动，同时内凹结构可以提升瓶底的抗冲击能力，即使从1米高度自由坠落到硬质地面，瓶底也不会出现开裂、变形的问题。整个产品的所有零部件都可以实现拆解清洗，吸管、密封胶圈都可以单独拆卸，避免长期使用后藏污纳垢，符合儿童用品的卫生要求。
