背靠背摆线齿轮减速传动结构

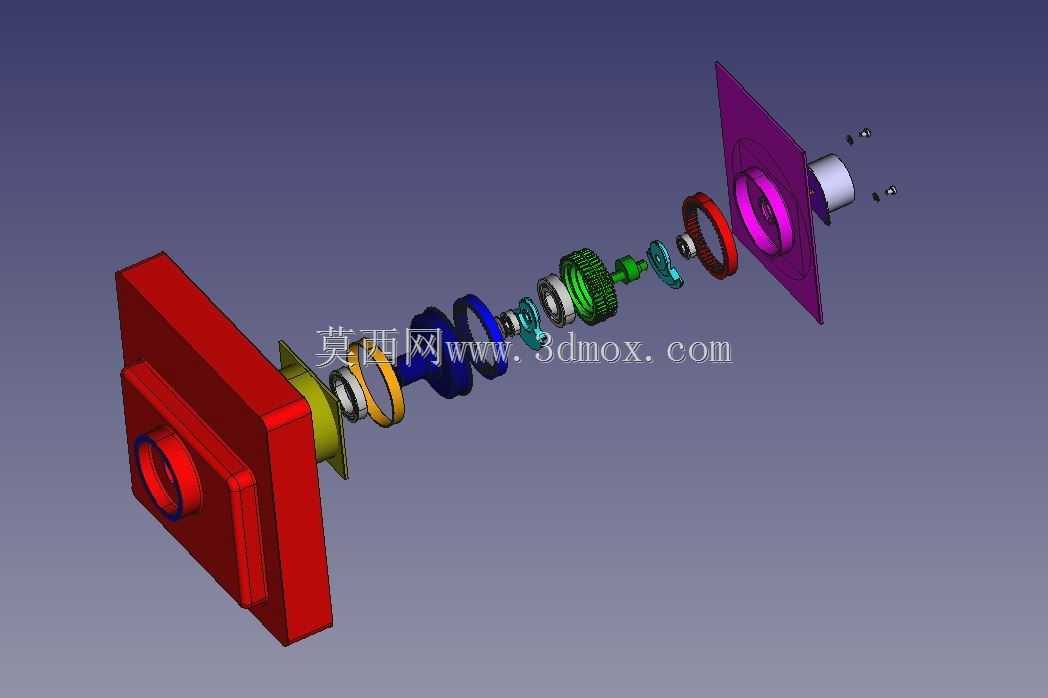

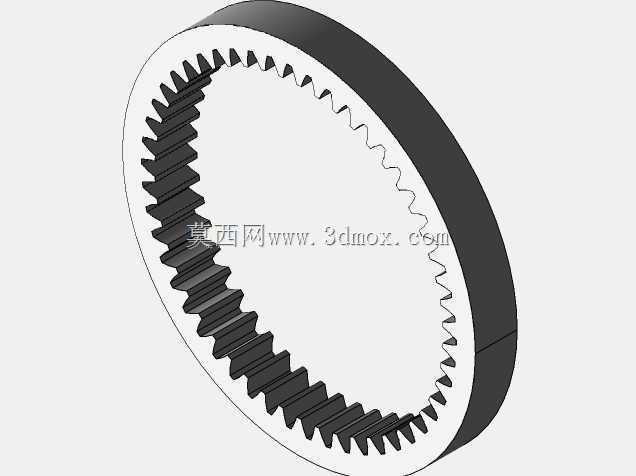

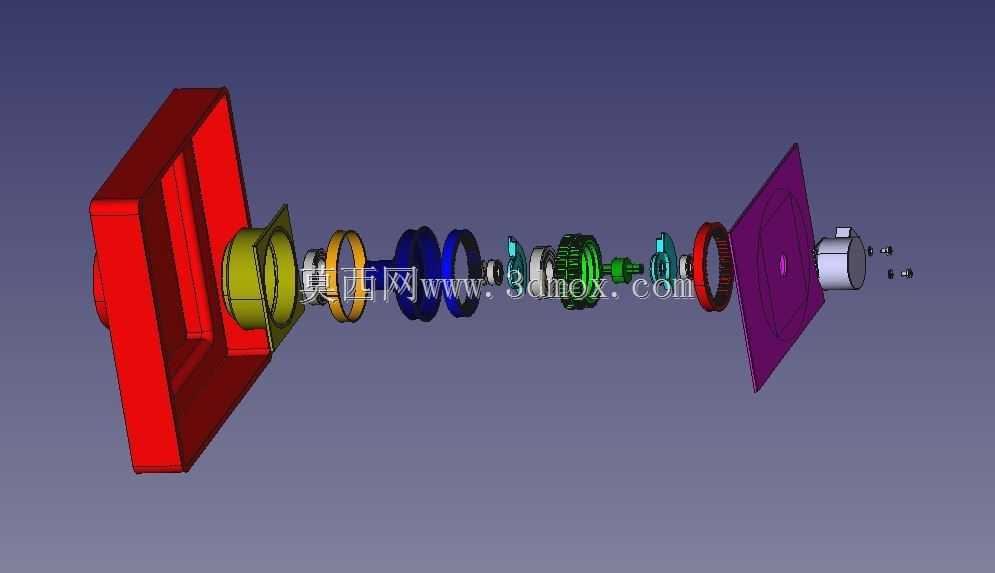

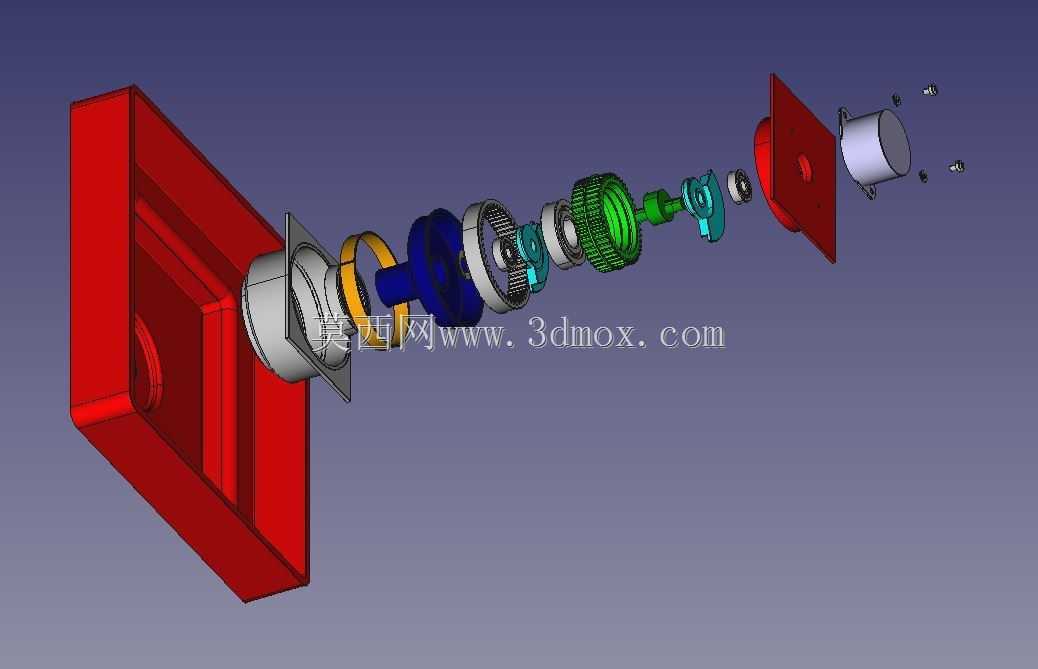

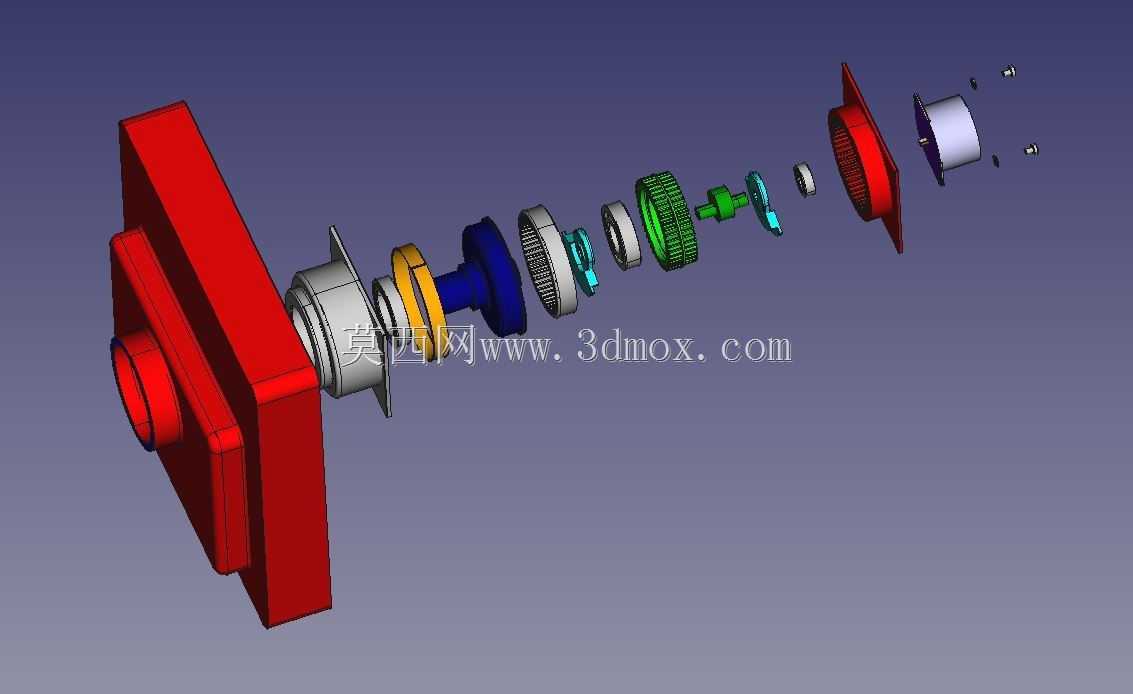

　　这套摆线减速结构采用4个PM油浸齿轮或压铸齿轮形成背靠背的摆线齿轮副布局，核心作用是实现大传动比的完全减速，将电机端的高转速低扭矩输入，转化为输出轴端的低转速高扭矩输出，适配对减速比要求极高、安装空间紧凑的低速重载传动场景。从实际应用场景来看，这类摆线减速结构常被用于精密输送设备、小型自动化回转工作台、医疗检测设备的回转驱动单元，以及对传动回差要求严苛的工业机器人关节辅助传动环节，相比普通行星减速结构，同等减速比下轴向尺寸更短，结构集成度更高。

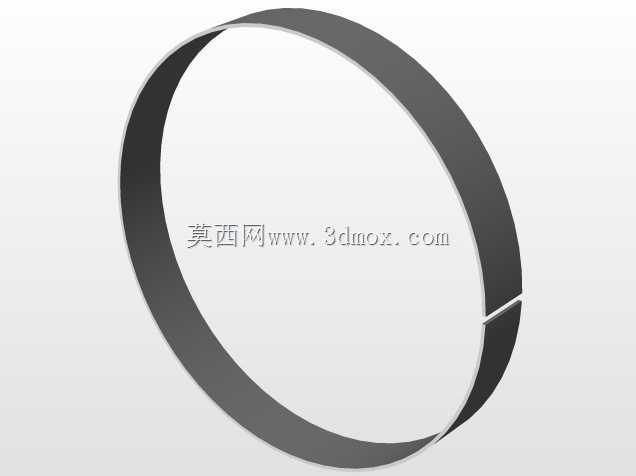

　　在功能特性上，这套结构通过摆线齿轮与针齿销的啮合实现减速，相比渐开线齿轮传动，啮合齿数更多，运行过程中载荷分布更均匀，抗冲击载荷能力更强，同时背靠背的齿轮布局可以抵消部分传动过程中的轴向分力，降低输出端轴承的轴向载荷，延长支撑组件的使用寿命。结构中预留了密封件安装位置，可根据使用工况添加不同材质的密封组件，适配粉尘、轻度油污等常规工业环境，输出端采用PTFE基材料的滑动轴承结构，具备优秀的耐磨性能与抗蠕变特性，能在长期连续运转工况下保持稳定的配合间隙，避免因轴承磨损导致的输出轴跳动超差。

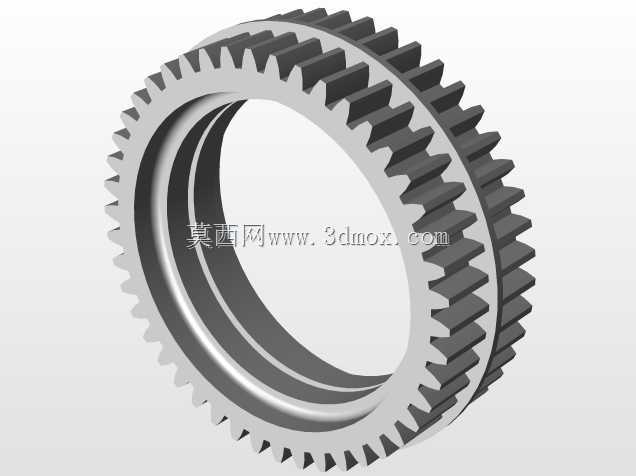

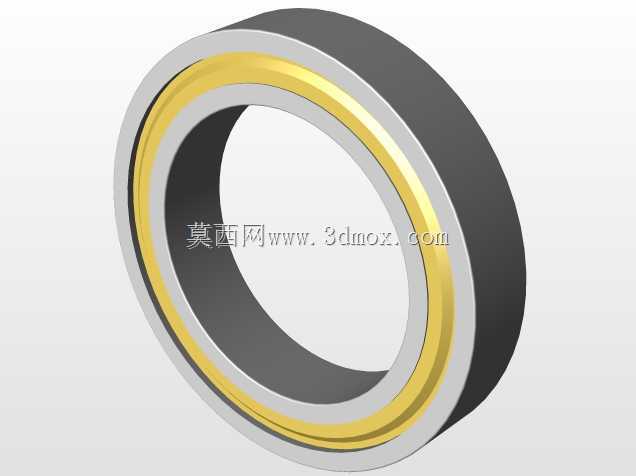

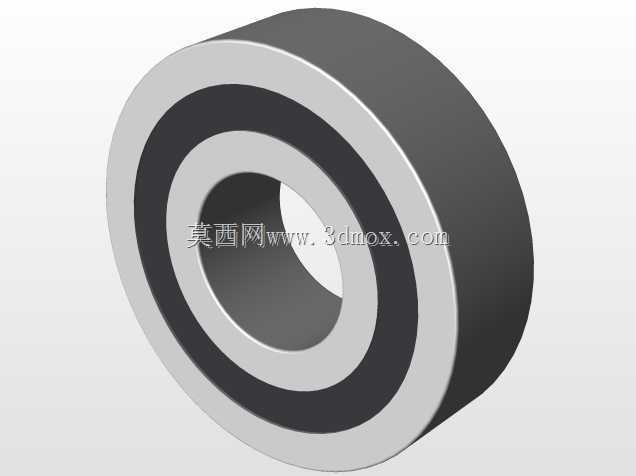

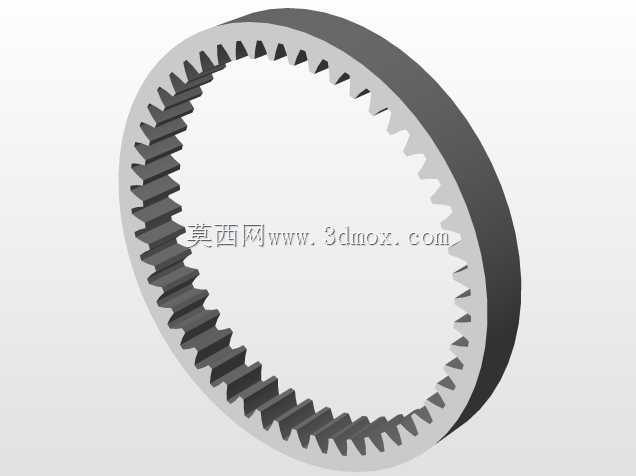

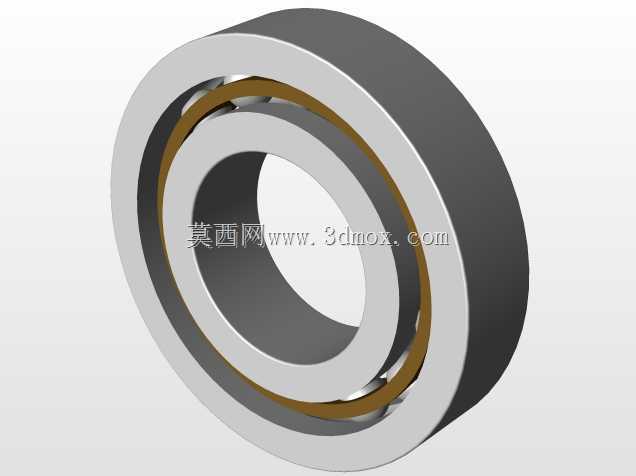

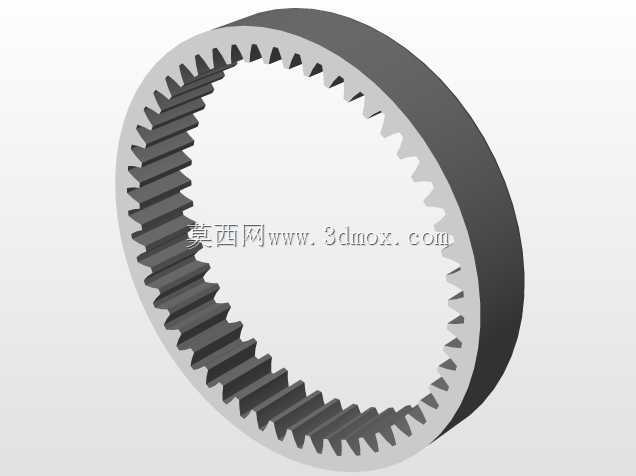

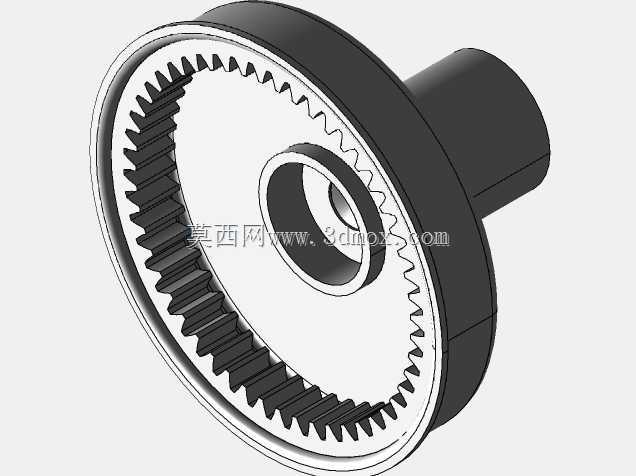

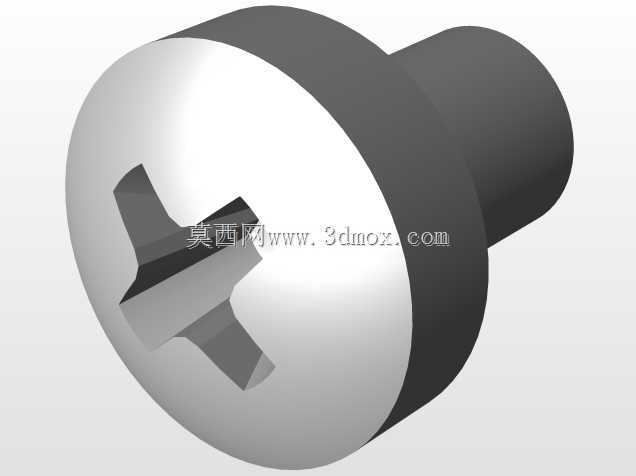

　　设计思路上，这套结构最初的传动比匹配经过反复验证，最初的齿轮固定方式设计存在传动比偏差问题，通过调整固定齿轮的齿数，将51齿齿轮作为固定端，最终实现了586:5.1的实际传动比，满足大减速比的设计需求。在齿轮强度校核环节，针对摆线齿轮的循环屈服强度需求，结合压铸齿轮的材料特性——采用Zamak压铸材料成型，这类材料在压铸件领域已有数十年应用历史，材料成型精度稳定，适合批量生产这类小型精密齿轮组件。传动端的轴承选择经过多方案比对，最初考虑采用滚柱轴承，但受限于壳体边界的剩余空间不足，最终选用弹簧预加载的复合齿轮轴承，这类轴承与带单独轴套的滚柱轴承结构存在差异，由座圈和滚柱之间的磨口直接保留部件定位，在有限的安装空间内满足了径向承载需求，同时减少了额外轴套零件的数量，降低整体装配复杂度。

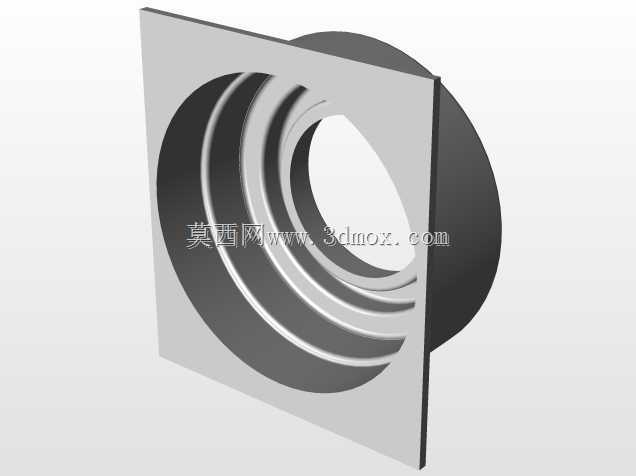

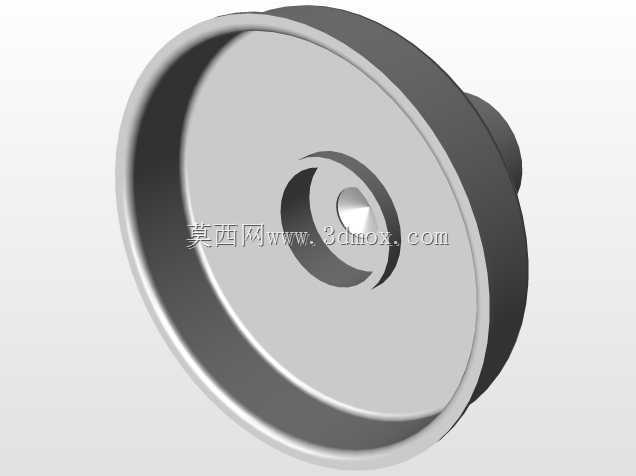

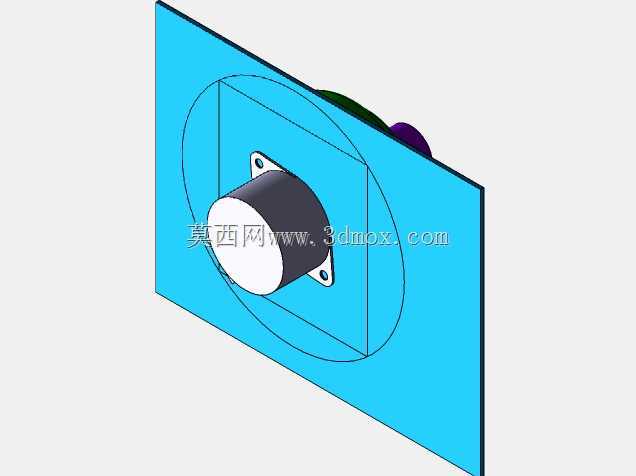

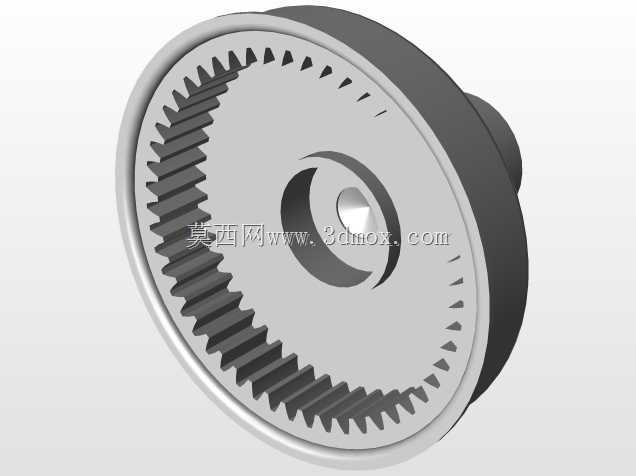

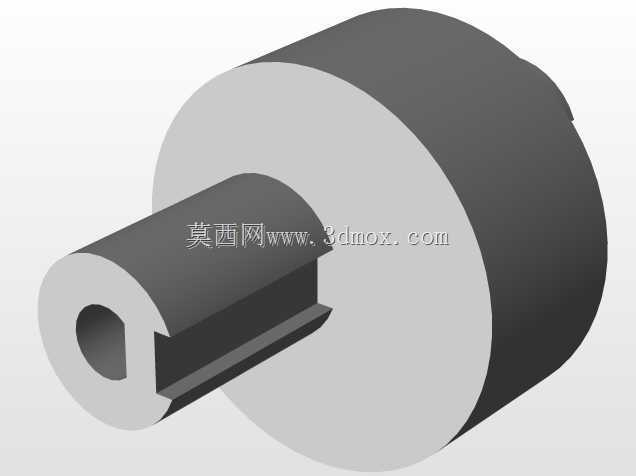

　　从安装边界与外形尺寸来看，这套减速结构的输入端适配常规小型驱动电机的输出轴径，安装法兰采用标准方形连接界面，可直接与对应规格的电机端盖贴合安装，输出轴端采用标准轴伸设计，可通过键连接或抱紧连接的方式与负载端对接，整体径向尺寸控制在小型减速单元的常规范围内，轴向尺寸相比同减速比的多级行星减速结构缩短约15%，适合安装空间局促的设备布局。在结构细节设计上，针对滑动轴承配合间隙可能导致的齿轮啮合缺陷问题，设计阶段通过调整偏心距参数来补偿轴承间隙带来的传动误差，同时将所有偏置载荷布置在齿圈位置，为轴承安装预留足够的调整间隙，避免因装配应力导致的齿轮卡滞。需要注意的是，针对齿轮的应力分析环节，常规针对正齿轮创建的Lewis分析方法，在应用于内啮合摆线齿轮计算时存在一定偏差，实际计算得到的齿轮应力值会略大于实际工况下的真实应力，在结构强度校核时需要预留足够的安全系数，避免因计算偏差导致的齿轮强度不足问题。此外，这套结构的所有单个零件均保留了独立的实体特征，可直接用于后续的工程图导出、零件加工工艺编制，以及装配环节的干涉检查，在装配验证过程中，需要注意摆线齿轮的安装相位，避免因相位错误导致的传动卡滞或传动比偏差问题。
