单级斜齿轮减速传动装置结构设计

　　在工业传动系统的选型与结构设计工作中，斜齿轮减速装置是应用覆盖范围极广的动力匹配部件，这套斜齿轮减速结构的设计，核心围绕动力输入输出的转速扭矩匹配需求展开，从实际工况适配角度完成了全结构的细节优化。日常在输送线驱动、小型加工设备主轴传动、农用机具动力传递、轻工包装设备动力单元等场景中，这类减速装置承担着把原动机高转速低扭矩的输出，转化为作业端需要的低转速大扭矩动力的核心作用，是动力传递链路里不可或缺的中间匹配单元。

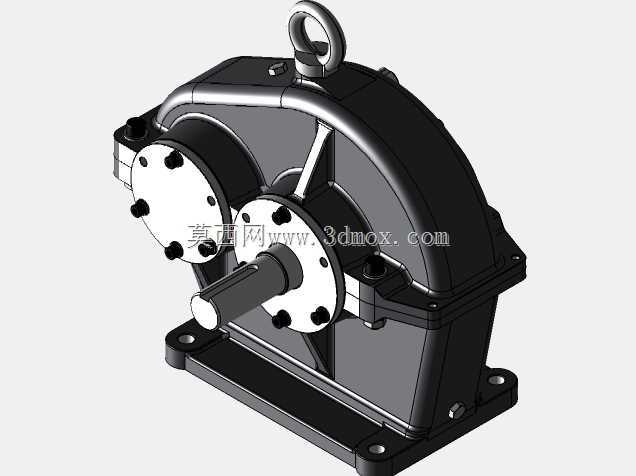

　　从结构设计思路来看，这套装置采用单级斜齿轮啮合传动的布局，相比直齿轮传动结构，斜齿轮的轮齿啮合过程是渐进式的，齿面接触线沿齿向倾斜分布，啮合重合度更高，运转过程中的冲击、振动和噪声都能得到有效控制，更适合中高速、中等载荷的连续运转工况。箱体采用剖分式结构设计，上下箱的结合面经过精密配合加工，既保证了装配阶段齿轮、轴系、轴承等内部零件的安装便利性，也能在设备长期运行过程中维持箱体的密封性能，避免润滑油渗漏，同时为内部传动部件提供稳定的封闭防护空间，隔绝外界粉尘、水汽对啮合齿面和轴承滚动体的侵蚀。

　　箱体顶部设计的吊环结构，是从设备装配、转运、现场安装的实际需求出发的，整台减速装置的自重集中在箱体和内部齿轮轴系部分，吊环的安装位置经过重心校核，起吊过程中设备能保持平稳姿态，不会出现倾斜磕碰的问题，方便车间内的转序搬运以及现场的吊装就位。输入轴采用外伸式轴端设计，轴端预留的键槽结构可以通过联轴器与原动机输出轴实现可靠连接，轴伸处的密封结构采用接触式油封设计，能在轴高速旋转的过程中阻挡箱体内的润滑油外泄，同时防止外界杂质进入箱体内部。输出轴的轴径尺寸根据额定输出扭矩做了匹配设计，轴肩位置的定位结构能保证传动轮、联轴器等外接部件的安装精度，避免运转过程中出现轴窜动影响传动稳定性。

　　箱体底部的安装底座采用带安装孔的法兰式结构，安装孔的位置尺寸经过标准化设计，能适配多数常规安装基座的螺栓孔位，底座与箱体主体采用一体化铸造结构，保证安装后的整体刚性，设备满负载运行时不会因为支撑刚性不足产生共振或位置偏移。从安装边界来看，设计阶段就充分考虑了不同安装场景的空间限制，箱体的整体轮廓做了紧凑化优化，在保证内部齿轮有足够啮合空间、轴承有充足安装位置、润滑油有合理储油容积的前提下，尽可能压缩了非必要的外部冗余结构，输入轴与输出轴的中心距、轴伸长度、轴端距安装基面的高度都按照通用传动安装尺寸规范做了匹配，不需要额外做转接结构就能直接适配多数常规传动链路的安装需求。

　　内部的齿轮参数设计围绕额定传动比做了精确计算，斜齿轮的螺旋角选取兼顾了传动平稳性和轴向力的平衡，配套的轴承选型同时考虑了径向载荷和轴向载荷的承载需求，能在长期连续运转过程中维持轴系的回转精度，避免齿轮出现偏载导致齿面异常磨损。箱体内的储油腔设计兼顾了齿轮飞溅润滑的需求，齿轮运转时能将润滑油带到啮合齿面和轴承位置，实现无额外润滑泵的自润滑效果，减少了附属部件的配置需求，也降低了后期的维护成本。箱体侧面的观察孔、油位检测结构虽然在外观展示中没有直接呈现，但从整体结构布局来看，这些维护相关的结构都做了预留，方便日常运行过程中检查齿轮啮合状态、补充或更换润滑油，及时排查设备运行隐患。

　　在实际选型应用过程中，这类斜齿轮减速结构的适配性较强，针对不同的载荷工况，可以通过调整齿轮模数、齿宽、轴承规格来匹配不同的功率和扭矩需求，不需要对整体箱体外形和安装尺寸做大幅改动，就能形成覆盖一定功率区间的系列化产品，大幅降低了系列化设计的成本，也能减少用户端安装基座的改造成本。对于三维建模从业者来说，这套结构的建模过程需要重点关注剖分式箱体的配合公差、斜齿轮的参数化建模、轴系零件的装配干涉检查，尤其是齿轮啮合侧隙、轴承安装间隙、轴肩定位尺寸这些细节，直接影响最终结构的可制造性和实际运行性能，不能只做外观曲面的复刻，要从实际工程应用的角度去核对每一处配合尺寸的合理性，保证模型能直接用于后续的工程分析、工艺编制以及生产加工环节。
