工业重载齿轮减速箱体传动结构

项目分类:减速机 发布时间:2021-12-04 ID:433865
  • 工业重载齿轮减速箱体传动结构
  • 工业重载齿轮减速箱体传动结构
  • 工业重载齿轮减速箱体传动结构

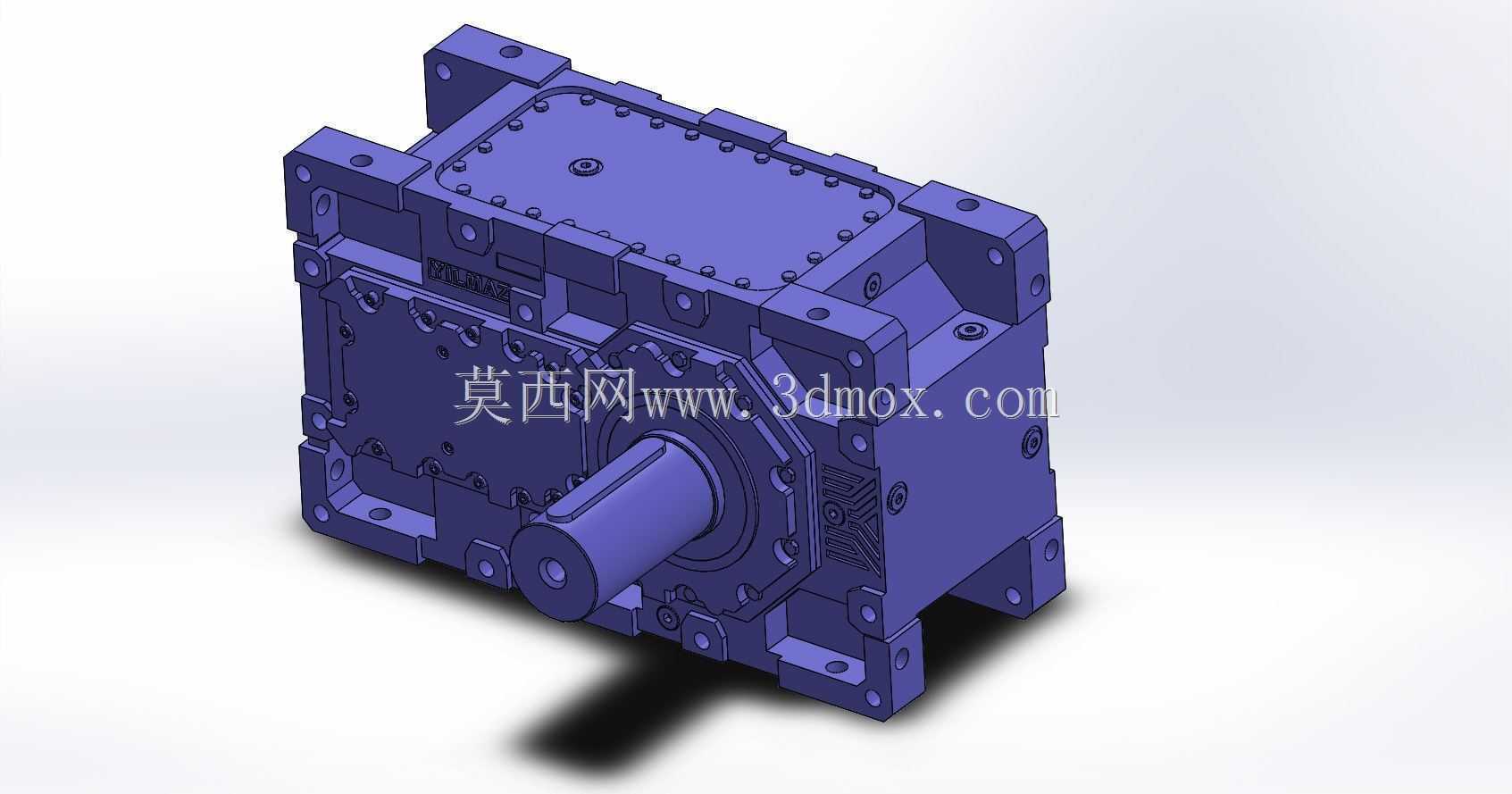

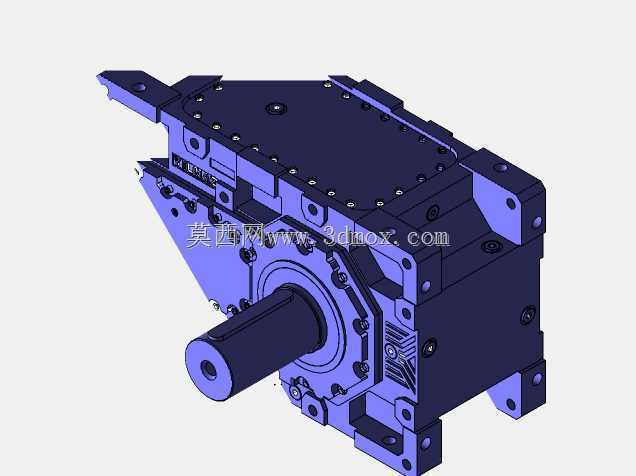

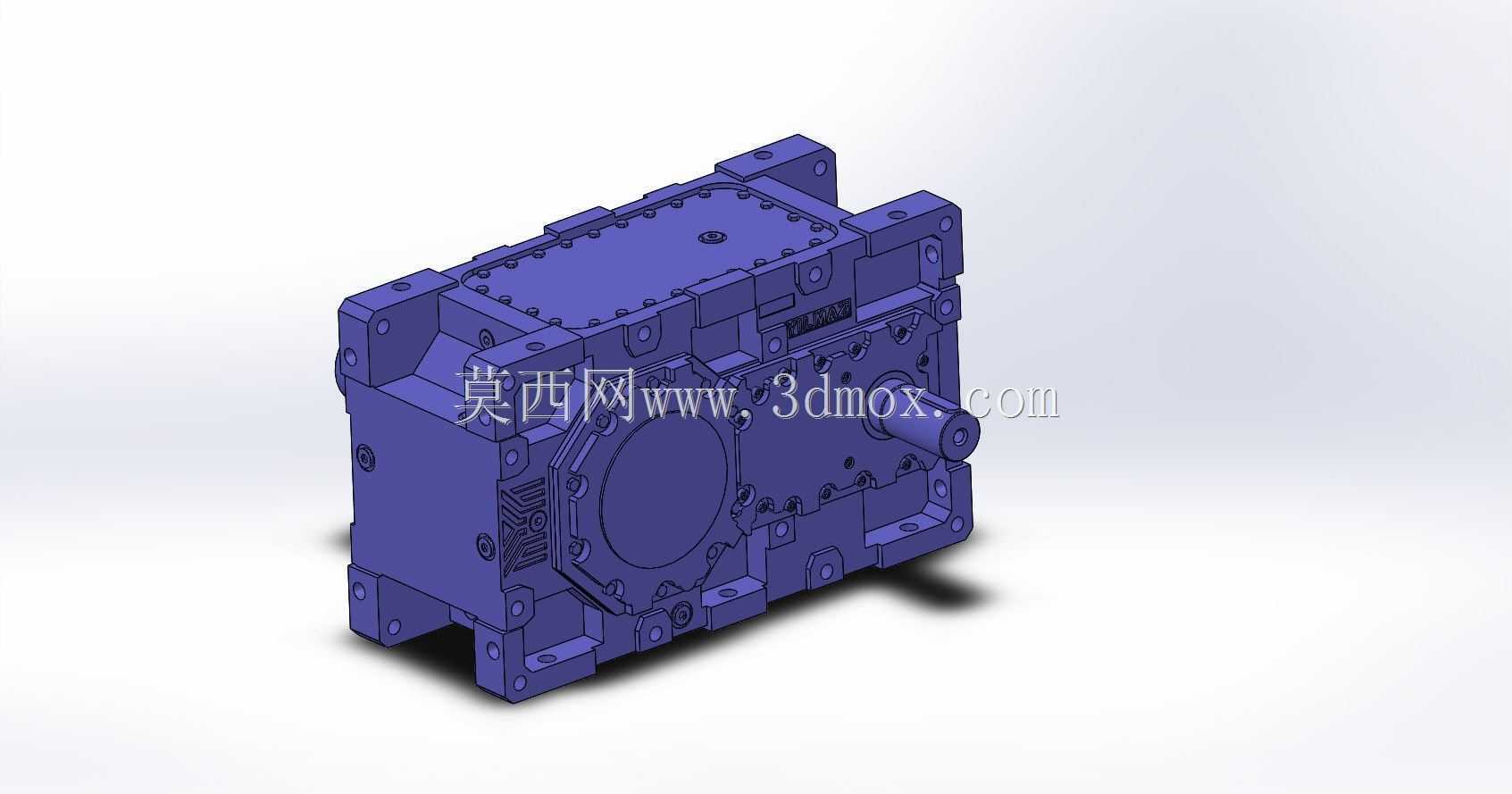

  在冶金输送线、矿山破碎机组、港口起重设备这类长期承受冲击载荷、连续运转的重载工业场景里,传动环节的扭矩匹配与转速转换直接决定整套产线的运行可靠性,这类工况下的减速装置需要在有限安装空间内实现大传动比转换,同时承受输入端的高转速冲击与输出端的大扭矩反作用力,对箱体刚性、齿轮啮合精度、密封可靠性都有极高要求。这款重载减速结构采用分体式铸造箱体设计,上下箱结合面经过精密铣削加工,配合定位销实现装配时的精准对位,避免合箱错位导致的轴承孔同轴度偏差,箱体外侧分布的多组加强筋沿轴承座受力方向延伸,在不额外增加箱体壁厚的前提下大幅提升结构刚性,减少满负载运行时的箱体形变,保证齿轮副始终保持合理啮合间隙,降低偏载导致的齿面磨损与点蚀风险。

  输入端采用突出式轴伸设计,轴肩位置预留了密封件安装槽与轴承定位台阶,可适配不同规格的骨架油封与径向接触轴承,既可以通过联轴器直连驱动电机,也能加装皮带轮实现远距离动力输入;输出端轴径做了加粗处理,对应位置的轴承座采用双轴承支撑结构,可承受径向载荷与一定程度的轴向载荷,适配链轮、齿轮、联轴器等多种输出连接方式,满足不同设备的动力输出需求。箱体四周的安装法兰面预留了多组螺栓过孔与定位销孔,安装时可通过定位销快速实现与设备机架的精准对位,螺栓孔的分布间距经过载荷校核,能在设备启停、正反转切换时提供足够的锁紧力,避免长期运行出现连接松动;箱体顶部预留了观察窗与透气帽安装位,日常维护时可直接通过观察窗查看内部齿轮啮合与润滑脂状态,

  透气帽则能平衡箱体内外气压差,避免长期运转升温导致内部压力过高,引发结合面或轴伸位置的渗漏油问题。从设计逻辑上看,这款结构优先考虑了重载工况下的耐用性,内部齿轮副采用斜齿啮合设计,相比直齿结构啮合重合度更高,传动过程更平稳,噪音更低,能有效降低高速运转时的冲击振动;各级齿轮的传动比分配经过优化,高速级采用小模数多齿数设计降低线速度,低速级采用大模数设计提升扭矩承载能力,各级轴的挠度变形量控制在允许范围内,避免齿轮偏载。箱体的外形尺寸充分考虑了工业现场的安装边界,整体轮廓方正,没有突出的易磕碰结构,可直接嵌入设备机架的预留安装位,也可通过底部安装脚实现卧式安装,适配不同设备的布局需求;箱体内腔预留了足够的润滑储油空间,

  齿轮运转时可通过飞溅润滑实现所有啮合点与轴承位置的润滑覆盖,无需额外加装强制润滑系统,降低配套设备的复杂度与后期维护成本。在实际选型适配时,可根据输入端的额定转速、输出端所需的工作扭矩、设备的安装空间限制,匹配对应齿数的齿轮组与轴伸规格,箱体的通用接口设计可兼容多种规格的标准轴承与密封件,后期维护更换配件时无需定制非标零件,大幅缩短设备停机维护时间。这类减速结构的三维建模过程中,需要重点关注合箱面的公差配合、轴承孔的同轴度要求、齿轮啮合的侧隙控制,所有安装孔位的位置度需要符合机械设计公差标准,避免加工装配时出现干涉问题;建模时对箱体的壁厚过渡、加强筋的圆角处理都做了工艺优化,符合铸造工艺要求,避免铸造过程中出现应力集中、缩孔等缺陷,保证铸件的成品率与结构强度。
