本田银翼摩托双顶置凸轮轴结构设计

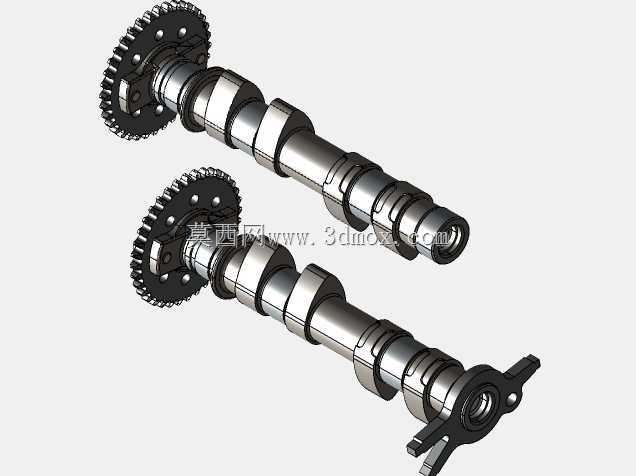

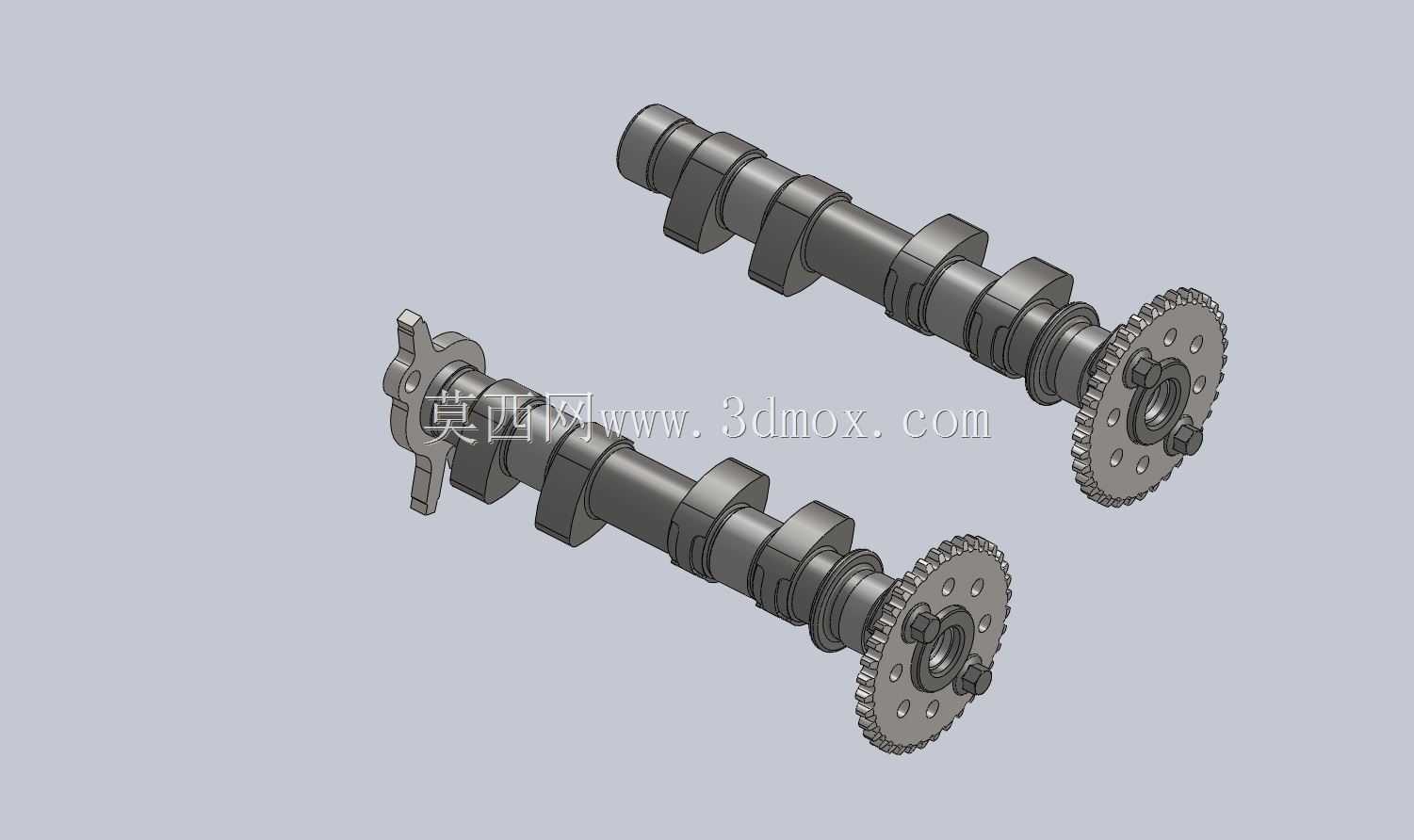

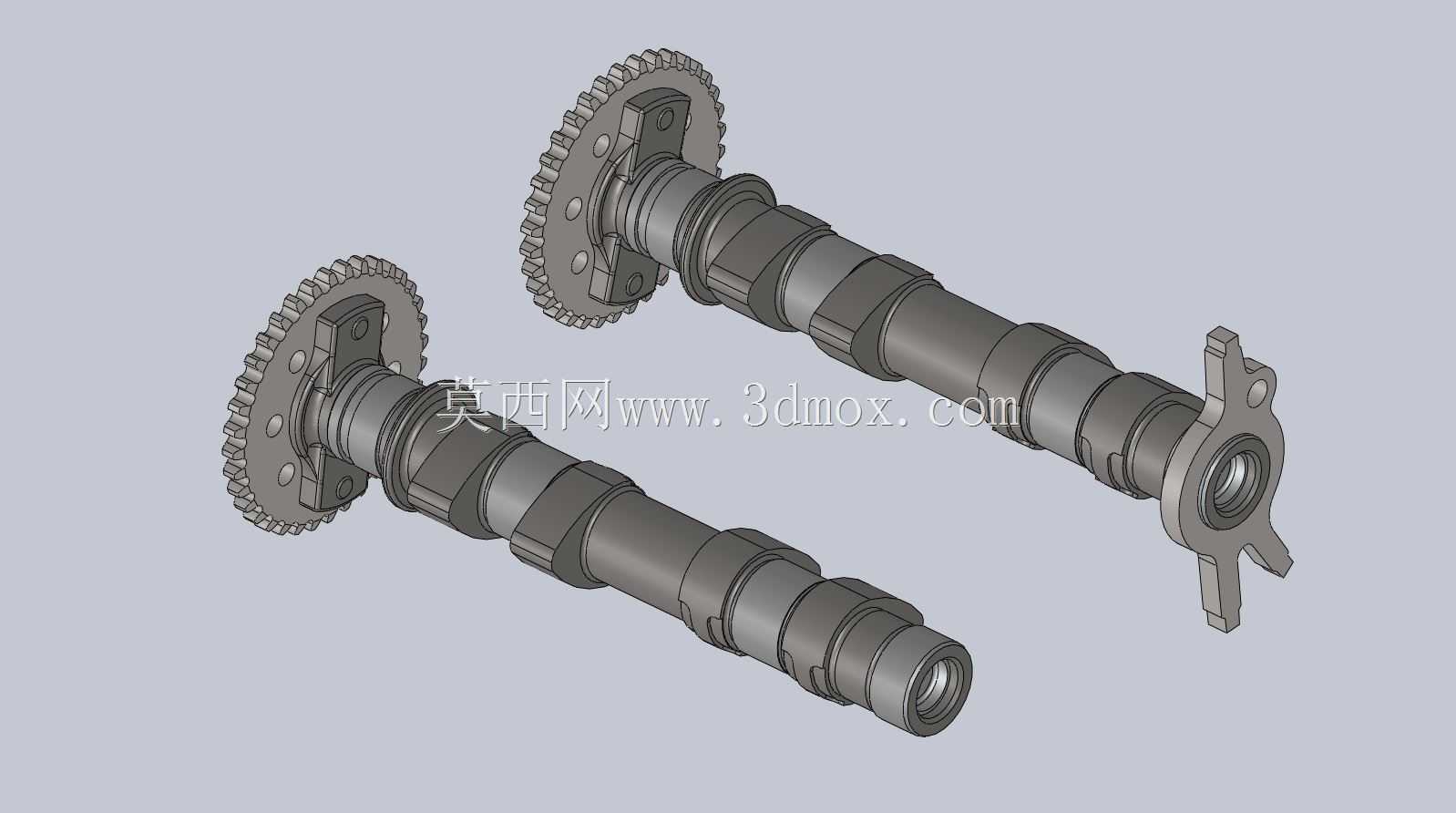

　　这套凸轮轴结构适配大排量踏板摩托的动力单元，作为配气系统的核心执行部件，直接决定进排气门的开启时序与升程曲线，是保障发动机动力输出平顺性、燃油燃烧效率的关键零件。从结构布局来看，采用双顶置凸轮轴排布，两根轴分别对应进气侧与排气侧的气门驱动，轴身集成的凸轮型线经过多轮迭代打磨，不同角度的凸轮轮廓对应不同转速区间的气门开度需求，低转速段能保证足够的进气涡流提升混合气雾化效果，高转速段可维持充足的进排气流量避免充气效率下降。轴端集成的正时齿轮采用细齿斜齿设计，啮合过程中能有效降低传动冲击与运转噪音，齿轮与轴身采用过盈配合加定位销的组合固定方式，可承受配气机构往复运动带来的交变载荷，避免长期运转后出现齿轮错位导致的配气相位偏差。

　　轴身的轴颈位置做了高精度的同轴度管控，安装时与缸盖凸轮轴轴承盖的配合间隙控制在微米级，既保证运转过程中的润滑油脂能形成稳定油膜，又能避免间隙过大导致的轴系跳动，减少凸轮与气门挺柱之间的异常磨损。轴尾端的定位凸耳结构用于安装凸轮轴位置传感器信号触发片，能为ECU提供精准的凸轮轴相位信号，保证喷油与点火时序的精准匹配。从安装边界来看，两根凸轮轴平行排布的中心距与缸盖的轴承座安装孔位完全匹配，轴身总长度适配缸盖的凸轮轴腔室空间，安装时无需额外修改缸盖结构，正时齿轮的啮合位置与正时链条的导板张紧器位置完全对应，装配过程中可通过齿轮上的正时标记快速完成相位对正，降低装配难度。在实际应用场景中，这类凸轮轴需要在高温、高转速、

　　交变载荷的工况下长期运转，轴身表面采用了硬化处理工艺，凸轮型面的粗糙度控制在极低水平，能减少与挺柱接触时的摩擦损耗，延长零件的使用寿命。设计过程中还做了动平衡校核，轴身的配重结构抵消了凸轮偏心带来的运转振动，高转速下不会出现轴系共振的问题，保障发动机运转的平稳性。从结构细节来看，轴身的油道孔与缸盖的润滑油道完全对齐，发动机运转时压力机油可通过油道直接输送到轴颈、凸轮型面等摩擦副位置，实现持续润滑与散热，避免干磨导致的零件烧蚀。齿轮端的止推结构限制了凸轮轴的轴向窜动量，保证轴向位置始终处于设计区间，避免凸轮与挺柱的接触位置偏移导致的磨损异常。这套结构的设计充分考虑了摩托动力单元的紧凑布局需求，在有限的空间内实现了配气驱动、

　　相位信号采集、正时传动的多重功能集成，零件的集成度较高，减少了额外的连接零件，降低了整体结构的重量与故障点，对于同类踏板车发动机的配气机构设计有较高的参考价值，建模过程中对各个配合面的尺寸公差、形位公差都做了对应标注，可直接用于结构校核、装配模拟以及后续的加工工艺编制。
