阿尔法罗密欧赛车支撑连接结构件

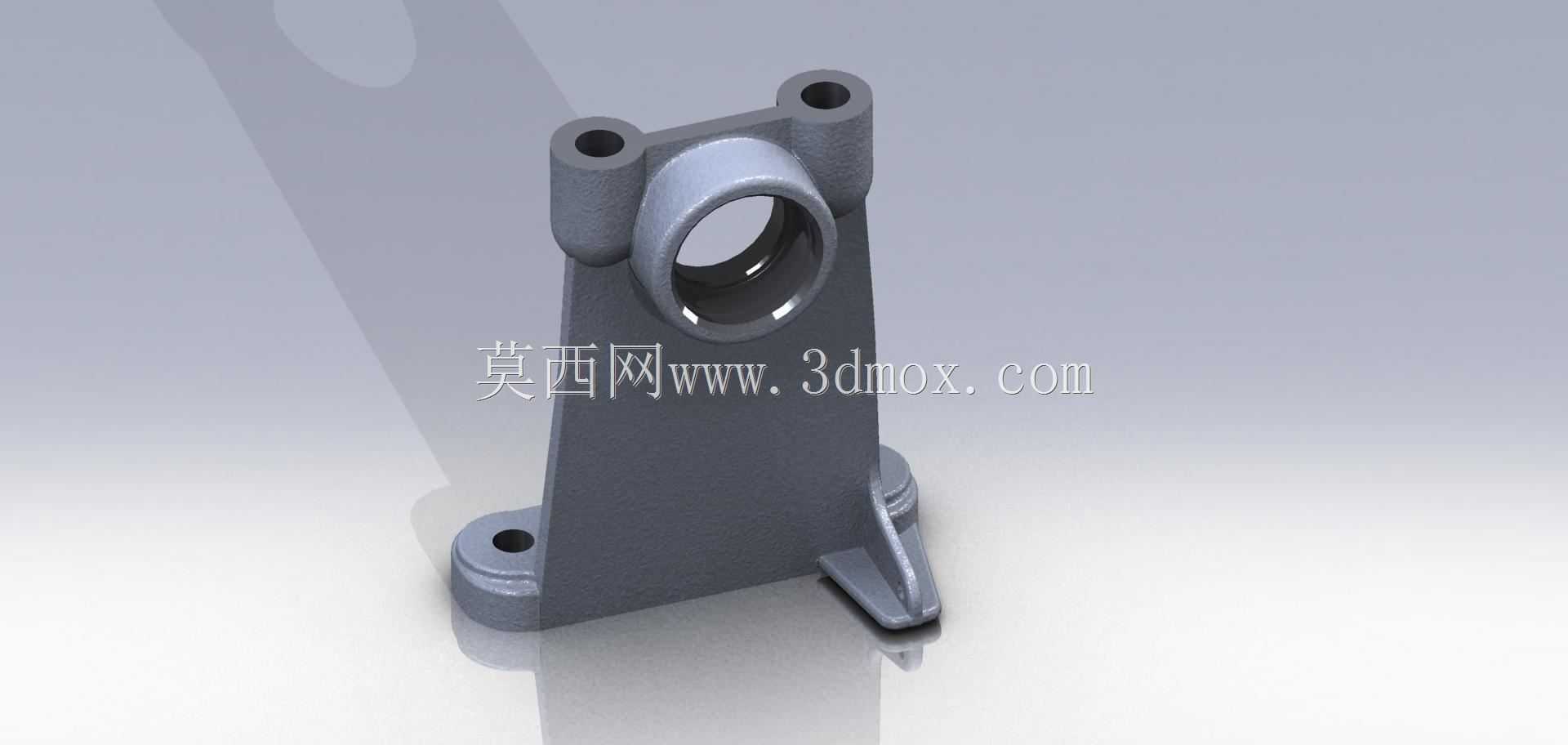

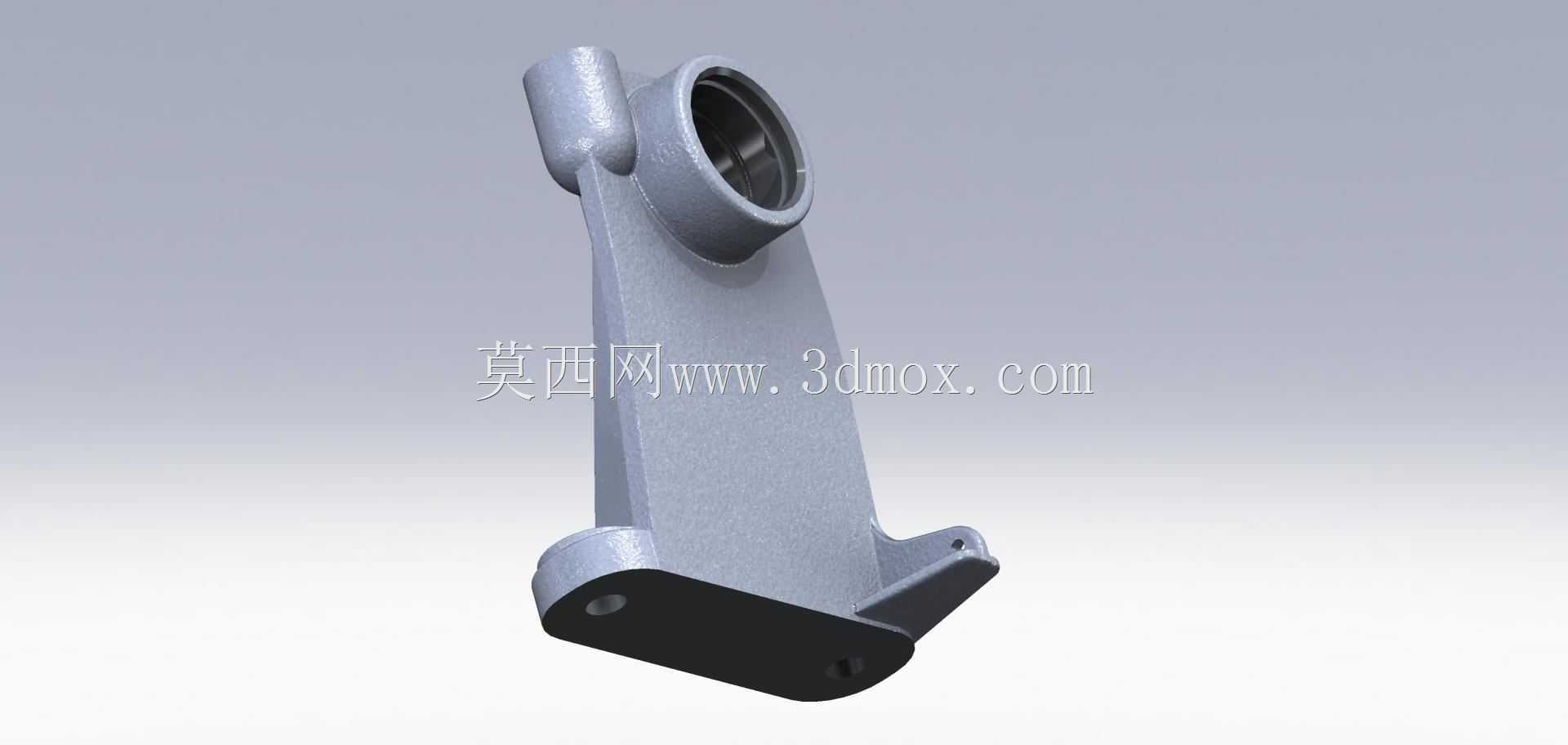

　　该构件属于高性能赛车底盘附属支撑类零件，主要应用于阿尔法罗密欧系列拳击手发动机布局的赛车底盘舱内，承担周边附属总成的安装定位与载荷传递作用。在赛车实际运行工况中，该零件需要承接来自进气组件、管线固定支架以及周边附属结构的交变载荷，同时要适配赛车紧凑的舱内布局，在有限的安装空间内完成多点位的连接固定，避免与周边运动部件、管线总成产生运动干涉。从结构设计逻辑来看，该零件采用一体化铸造成型的主体结构，上部设置的带镗孔的圆柱套筒结构，用于配套衬套完成铰接类部件的安装，内孔的加工精度直接决定了铰接部件的转动顺畅度与配合间隙，设计时预留了衬套压装的公差余量，保证压装后衬套不会出现松脱、移位的问题。零件下部延伸出的斜向支撑臂采用变截面设计，

　　在铰接点位与底部安装面之间形成稳定的三角传力路径，在保证整体结构刚度的前提下尽可能去除非承载区域的材料，降低零件自身重量，适配赛车轻量化的设计需求。底部的安装基座设置了两个沉头安装孔位，用于通过螺栓将整个构件固定在底盘的预设安装点位上，安装面的平面度要求控制在合理范围内，避免螺栓紧固后零件出现附加内应力，长期交变载荷下产生疲劳开裂的问题。基座侧面延伸出的小尺寸凸耳结构，用于固定附属管线的卡扣，整合了周边小件的安装功能，减少舱内额外支架的使用，进一步优化舱内布局。从安装边界来看，该零件上部套筒的中心轴线与底部安装面存在固定的夹角，安装时需要保证套筒朝向与周边铰接部件的运动平面完全重合，避免铰接部件工作时出现别劲、磨损加剧的问题；

　　零件整体的外轮廓在设计时已经做了充分的避空处理，与周边的悬架摆臂、发动机壳体、冷却管线之间预留了足够的安全间隙，即使在赛车极限工况下出现悬架跳动、发动机位移的情况，也不会发生部件碰撞干涉。零件的壁厚设计遵循等强度原则，在载荷传递的主路径上适当增加壁厚，在非承载的侧壁区域做了局部减薄处理，同时在结构转角位置都设置了合理的铸造圆角，避免应力集中导致的零件断裂问题。在实际装车验证过程中，该构件需要通过振动耐久测试、极限载荷冲击测试，确保在赛车连续高强度运行、过弯产生大侧向加速度、急加速急减速产生纵向冲击的工况下，不会出现变形、开裂、连接点位松脱的问题。该零件的建模过程完全遵循实车测绘的尺寸参数，各个安装点位的相对位置、

　　配合面的形位公差都与原厂设计参数保持一致，可直接用于赛车改装、维修替换的结构参考，也可作为同类支撑类零件设计的参考案例，帮助结构设计人员理解高性能车辆紧凑空间内支撑构件的设计思路，平衡刚度、重量、安装空间三者之间的关系。
