阿尔法罗密欧拳击手引擎曲轴箱结构设计

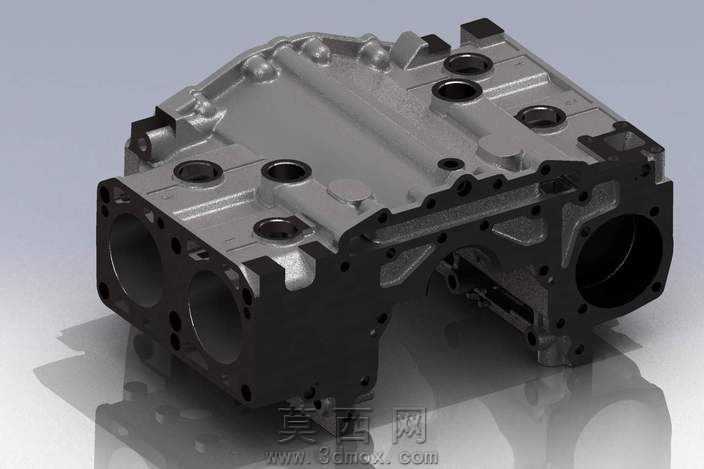

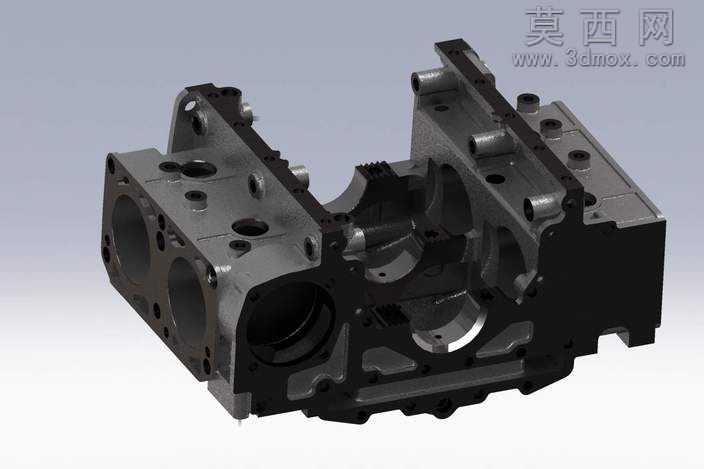

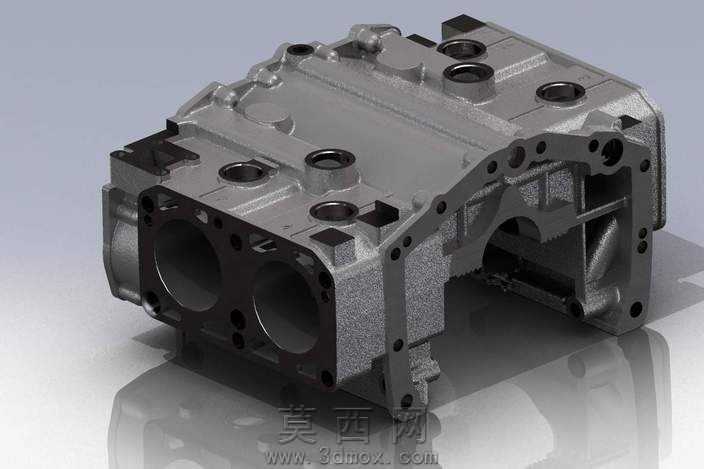

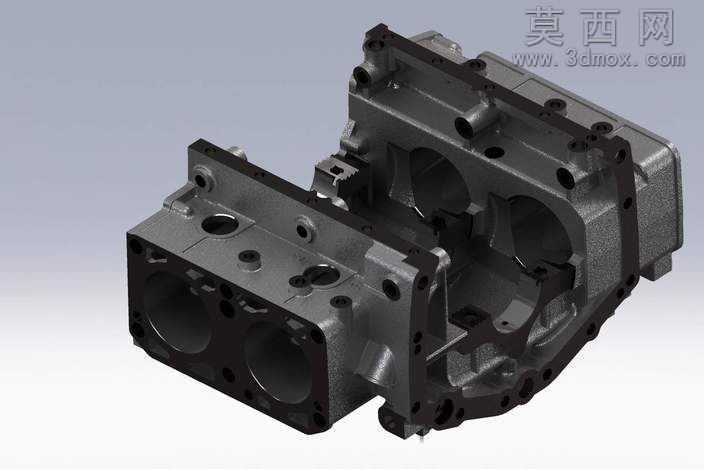

本作品为阿尔法·罗密欧拳击手水平对置引擎的曲轴箱三维建模成果，建模过程严格遵循原厂动力总成的工程设计逻辑，完整还原了该款引擎曲轴箱的核心结构特征。建模阶段以实体特征为基础，通过拉伸、切除、阵列、布尔运算等操作，精准复刻了曲轴箱上的主轴承座安装孔、缸筒定位腔、润滑油道预留位、螺栓连接孔位以及箱体加强筋结构，所有孔位的同轴度、安装面的平面度均按照内燃机设计公差要求进行参数化约束，确保模型可直接用于后续的工程仿真与结构验证。材质渲染阶段，针对曲轴箱的铸铝基体材质进行了精细化调校，还原了铸造铝合金表面的细微颗粒质感与机加工面的金属光泽，箱体边角的铸造圆角、安装面的铣削纹理都通过纹理映射进行了真实还原，同时对曲轴安装腔、飞轮配合面等内部结构做了半透明剖切展示处理，可清晰观察内部腔体的布局逻辑。结构设计上，该曲轴箱采用分体式箱体结构，上下箱体通过周圈布置的高强度螺栓连接，主轴承座集成于下箱体结构中，既保证了曲轴运转的支撑刚度，也兼顾了水平对置引擎的低重心布局需求，箱体侧面预留的附件安装位可适配正时机构、机油泵等外围部件的装配，飞轮安装端的法兰结构与曲轴输出端的配合尺寸完全匹配原厂设计参数，可直观展示曲轴与飞轮的转动惯量匹配关系。整体建模过程充分考虑了内燃机的工程设计要求，既还原了经典水平对置引擎的结构特点，也通过参数化设计保留了后续修改优化的空间，可用于动力总成结构教学、引擎工作原理动画演示以及相关零部件的二次开发设计参考。
