曲柄摇杆式往复抽油机构三维结构

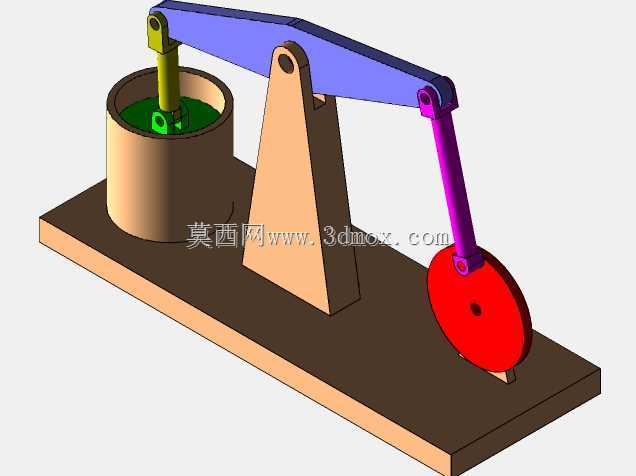

　　在陆上油气开采场景中，这类曲柄驱动的往复抽油结构是小型采油作业单元的核心执行部分，区别于大型油田的重型抽油机，该结构更适配浅层低产油井、试验教学采油装置的作业需求，整体传动逻辑依托曲柄的圆周运动转化为抽油杆的直线往复动作，完成井筒内原油的提升抽取作业。从结构布局来看，整套机构固定在矩形安装底板上，支撑三角架作为整个摇杆的回转支点，承担摇杆摆动过程中的全部径向与轴向载荷，三角架的倾斜角度经过受力校核，确保摇杆在全行程摆动时不会出现结构干涉，同时将传动过程中的倾覆力矩传导至安装底板，避免局部应力集中导致的结构变形。曲柄部分与末端的红色回转轮盘同轴固连，轮盘作为动力输入构件，外接驱动电机输出的旋转扭矩，

　　通过曲柄销将圆周运动传递给紫色的传动连杆，连杆两端均采用铰接结构，铰接处预留了足够的转动间隙，避免运动过程中出现卡滞，同时铰接副的接触面做了耐磨处理，适配长期往复摆动的磨损工况。蓝色的游梁摇杆以三角架顶端的铰接点为回转中心，一端连接传动连杆，另一端连接竖直方向的抽油活塞杆，活塞杆伸入下方的储液筒内，筒内预留了活塞的运动行程空间，当曲柄随轮盘做整周回转时，连杆带动游梁绕支点做上下往复摆动，进而带动活塞杆在储液筒内做直线往复运动，完成液体的抽吸、排送循环。设计过程中首先确定的是曲柄的回转半径，该参数直接决定了抽油杆的往复行程长度，需要匹配目标采油场景的泵体冲程要求，其次是连杆与游梁的长度比例，该比例会直接影响传动过程中的急回特性，

　　合理的杆长比例可以让抽油杆在下行过程中速度更快，上行提液过程中运行更平稳，降低驱动端的载荷波动。安装边界方面，整套机构的底板为平整矩形结构，四个角位可预留安装孔位，通过螺栓直接固定在混凝土基础或者设备安装平台上，安装时需要保证轮盘的回转轴线与三角架的铰接轴线保持平行，否则会在传动过程中产生附加侧向力，加剧铰接副的磨损，甚至导致连杆弯曲变形。储液筒的底部预留了管路连接接口，可直接对接输油管线，不需要额外做转接结构，活塞杆与储液筒上端盖的配合处设置了密封结构安装位，可根据输送介质的特性适配不同材质的密封圈，避免输送过程中出现介质泄漏。在教学演示场景中，该结构也可作为曲柄摇杆机构的实物演示模型，直观展示平面四杆机构的运动转化过程，

　　帮助学习者理解急回特性、死点位置等机械原理知识点，结构上所有铰接点都做了可视化处理，能够清晰观察到每个运动副的相对运动状态。实际作业过程中，驱动端的转速需要根据抽油工况调整，转速过高会导致活塞杆运动惯性过大，增加结构的冲击载荷，转速过低则会降低抽汲效率，通常会根据储液筒内的液面高度、介质黏度匹配对应的输入转速，同时在轮盘处可配置平衡块，平衡抽油杆上行过程中的载荷，降低驱动电机的功率损耗。整套结构的所有受力构件都做了等强度优化，三角架的支撑肋板厚度、连杆的截面尺寸、曲柄销的直径都经过载荷校核，能够承受额定工况下的交变载荷，避免长期运行过程中出现疲劳断裂问题。
