管架式双座越野休闲代步小车结构设计

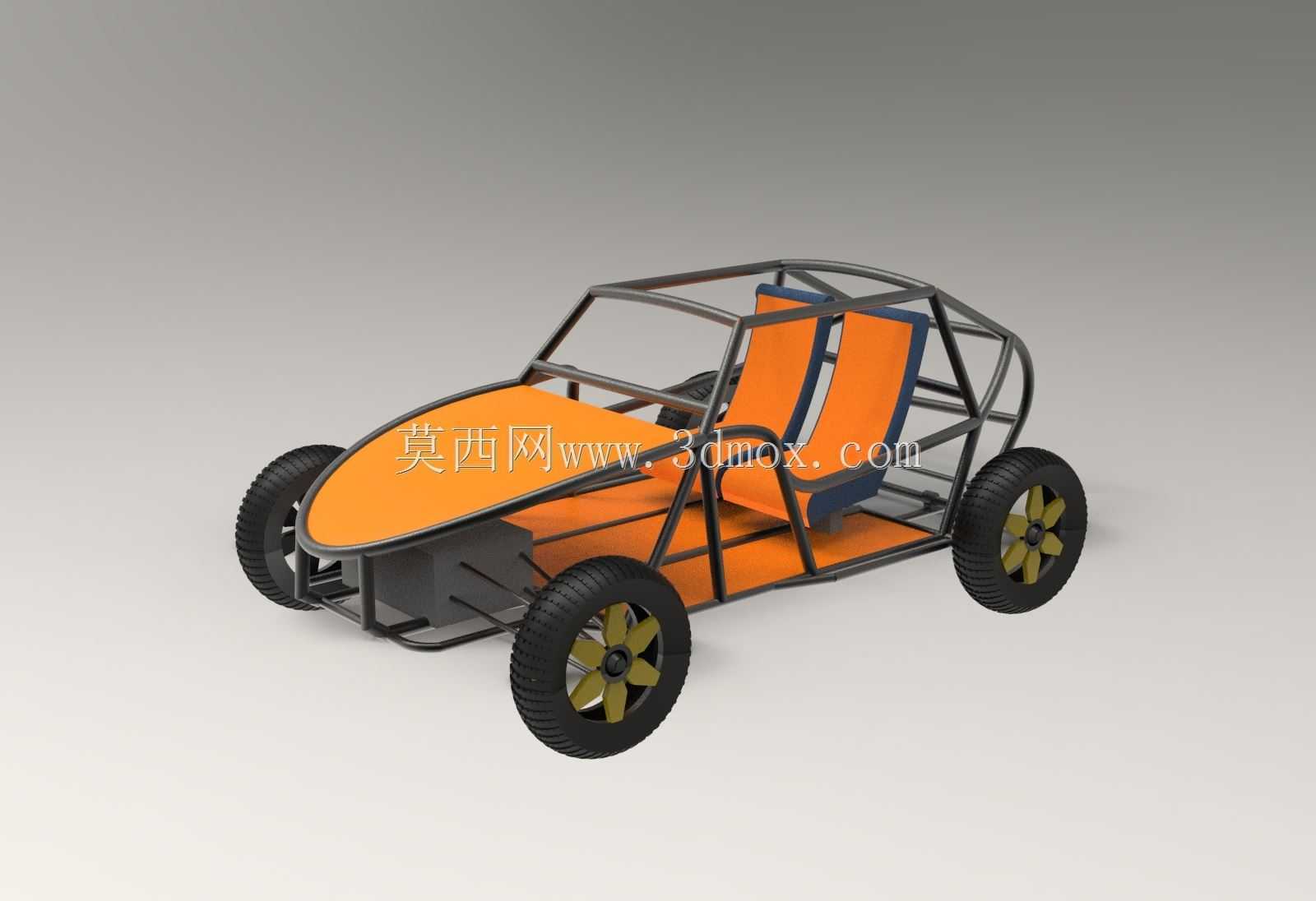

　　这款管架式双座小车的设计，最初瞄准的是景区接驳、营地短途通勤、户外休闲代步这类非道路场景的使用需求，区别于常规公路行驶车辆，它不需要满足严苛的道路碰撞法规要求，因此在结构设计上优先兼顾轻量化、通过性与维护便捷性。从整体结构来看，整车采用外露钢管桁架式车架，没有设计全覆盖式的金属蒙皮，仅在车头前部、座椅承托区域设置了橙色的覆盖件，这种设计思路一方面能大幅降低整车整备质量，减少动力单元的负载，另一方面钢管框架本身就具备足够的抗扭刚度，在非铺装路面行驶时可以更好地吸收路面传来的颠簸冲击，同时外露的结构也方便日常检修时快速排查管路、线路与连接节点的松动问题。

　　车架的钢管排布经过受力路径优化，主环结构沿着乘员舱周边形成闭合的防护框架，侧边防撞杆、前部防撞结构与主车架直接焊接为一体，不需要额外加装独立的防滚架，在车辆发生侧倾或者轻微碰撞时，框架结构可以直接为乘员提供生存空间，避免车体变形侵入乘员区域。座椅采用并排双座布局，座椅靠背与坐垫直接固定在车架的横向钢管上，省去了独立的座椅调节滑轨结构，一方面降低了结构复杂度，另一方面固定的坐姿也能让乘员在越野颠簸时获得更稳定的支撑，座椅的安装位置经过重心匹配，两名乘员落座后整车的重心基本落在前后轴的中间位置，配合较宽的轮距设计，大幅降低了侧翻风险。

　　行走机构方面，四个车轮采用等轮距设计，轮胎选用大花纹的越野轮胎，胎壁厚度较大，可以在碎石、泥泞路面提供足够的抓地力，同时能缓冲路面的尖锐冲击，避免轮毂直接受力变形。轮毂采用五辐式结构，与转向节、后桥的连接点采用标准化的螺栓固定结构，后期更换配件时可以直接选用通用的越野车轮组件，降低维护成本。转向系统采用齿轮齿条式结构，转向柱直接从车架前部的预留安装位延伸到驾驶位，转向比设置偏大，在低速越野场景下不需要大幅度打方向就能获得足够的转向角度，同时虚位控制在合理范围内，避免非铺装路面行驶时方向反馈过于打手。

　　动力单元的安装位置设置在车头前部的覆盖件下方，预留的安装空间可以适配小型电动驱动单元或者小排量内燃机组，安装点位采用模块化设计，不同类型的动力单元只需要更换对应的安装支架就能固定在车架上，不需要对主车架进行切割修改。电池或者油箱的安装位设置在座椅下方的车架空腔内，这个位置属于整车的低重心区域，能进一步优化整车的重量分配，同时车架的钢管结构可以对储能单元形成天然的防护，避免行驶中飞溅的碎石磕碰造成损坏。

　　从安装边界尺寸来看，整车的宽度控制在1.4米以内，长度控制在2.6米左右，高度不超过1.5米，这个尺寸可以轻松通过景区的狭窄步道、营地的林间小路，同时也能装入常规的皮卡货厢或者小型拖车内进行转运，不需要额外的超宽运输资质。车架底部的最小离地间隙设计为220毫米，接近角与离去角都超过了30度，在通过陡坡、沟壑、路肩这类障碍时不容易出现托底或者前后杠磕碰的问题。制动系统采用四轮鼓式结构，结构简单密封性能好，在泥泞、多尘的户外场景下不容易进沙失效，制动力度经过匹配，足够应对整车最高40公里每小时的行驶速度需求，不会出现制动过剩或者制动力不足的问题。

　　整车的电气线路全部沿着车架钢管内部走线，外部预留的接口都做了防水处理，在雨天或者涉水行驶时不会出现线路短路的问题。车头前部预留了照明灯具的安装位，可以直接加装常规的越野射灯，不需要额外打孔固定。覆盖件采用轻质的工程塑料材质，通过螺栓直接固定在车架的预留安装点上，发生刮蹭损坏时可以单独快速更换，不需要对车架进行修复。整车没有设计复杂的内饰结构，所有的控制开关、仪表都直接固定在车架前部的安装板上，操作逻辑简单直观，没有多余的娱乐功能配置，完全围绕短途越野代步的核心需求设计，减少了不必要的故障点。
