正构布局四旋翼无人机机架结构设计

　　这款正构布局的四旋翼机架，是面向小型多旋翼飞行平台开发的核心承载结构，主要适配消费级航拍、教学科研实验、小型作业载荷挂载这类对机架自重与结构刚度有平衡要求的应用场景，区别于常见的X型plus布局机架，正构十字型的机臂延伸方向与机身航向轴、横滚轴完全对齐，飞控调参时的通道映射逻辑更直观，对入门级飞手或者教学场景下的姿态原理演示更友好。

　　从实际飞行的控制逻辑来看，这种正构布局的机架在俯仰控制时，仅需调整前后对向两个机臂的动力输出差，横滚控制时调整左右对向两个机臂的动力输出差，不需要像X型布局那样同时联动四个机臂的动力配比，动力分配的计算逻辑更简单，在早期的开源飞控开发验证场景中，这类机架常被用作基础验证平台，用来测试姿态解算算法的基础响应精度。不过这种布局也存在固有特性，由于前后、左右对向旋转的螺旋桨扭矩抵消特性和X型布局有差异，前向飞行时的偏航力矩耦合更明显，需要在飞控的偏航补偿通道中设置对应的混控参数，抵消不同转速下的扭矩差带来的航向偏移，这也是结构设计阶段就需要和飞控参数匹配的核心要点。

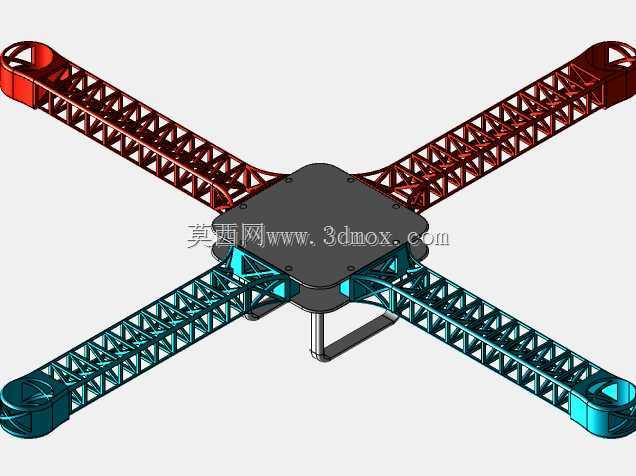

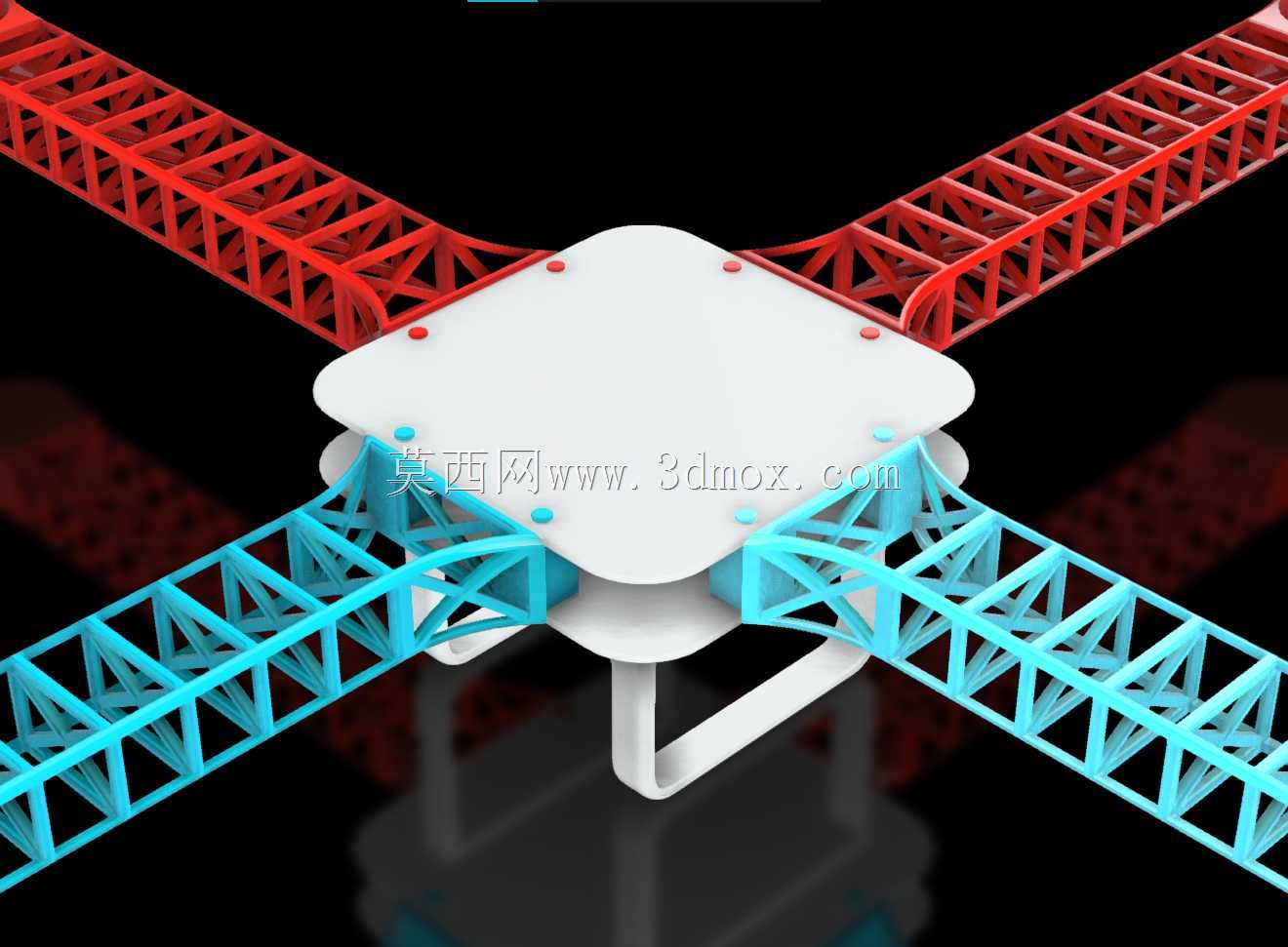

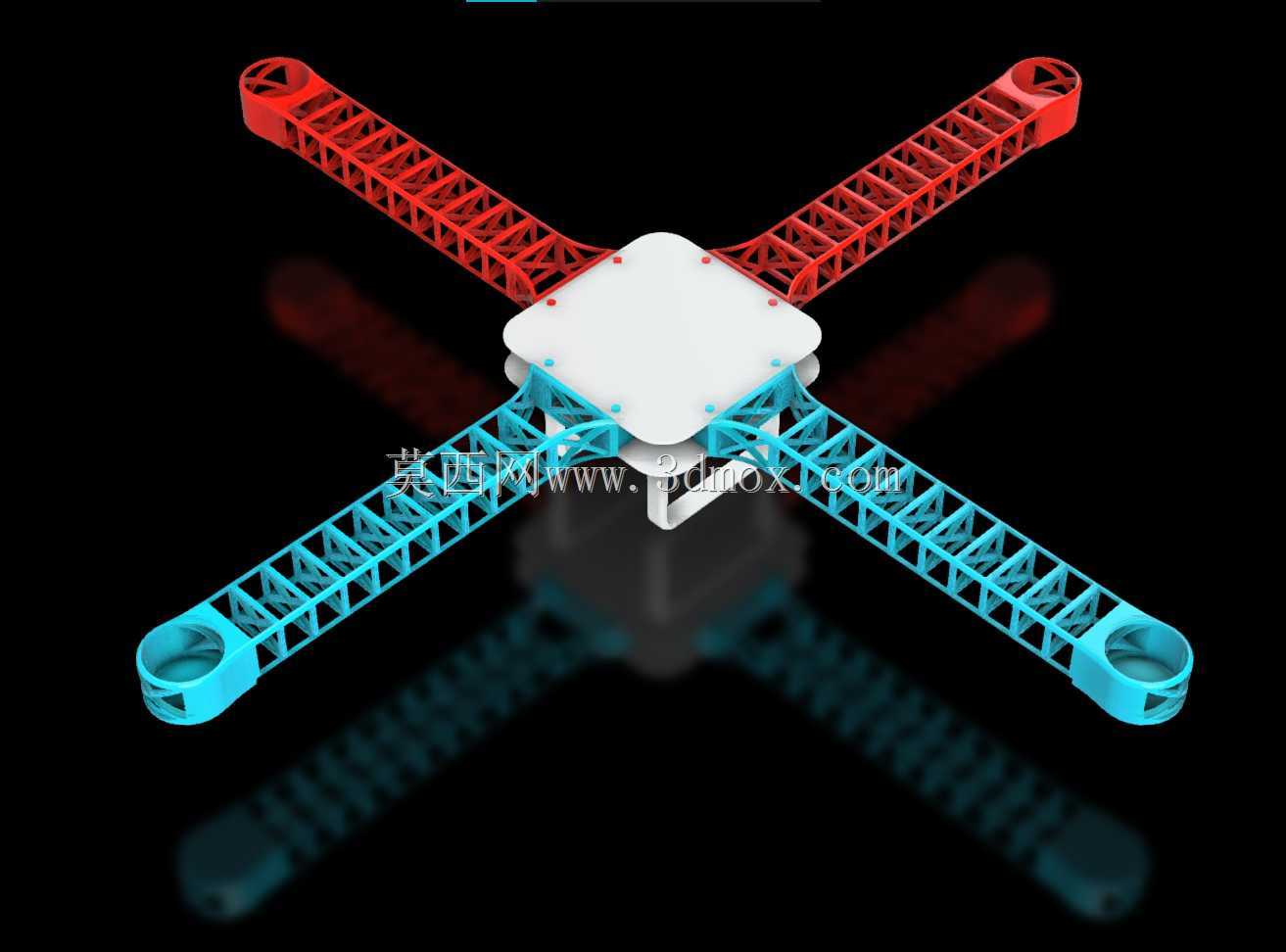

　　结构设计上，这款机架采用了中心板加镂空机臂的分体式结构，中心承载板为上下两层夹合结构，用来固定飞控、电调、电池、接收机等核心电子元件，安装孔位预留了通用的20mm、30mm孔距，适配市面上绝大多数主流的小型飞控与电调安装尺寸，不需要额外做转接件。机臂部分采用了桁架式镂空设计，在保证纵向抗弯刚度的前提下尽可能去除多余材料，降低机架整体自重，材料选型上适配碳纤维增强聚合物加工工艺，这类材料比强度远高于普通ABS塑料和航空层板，相同刚度下自重可以降低40%以上，能有效提升飞行续航时间。机臂末端的电机安装座预留了通用的16mm、19mm电机安装孔距，适配主流的22系列、23系列外转子无刷电机，电机座下方预留了螺旋桨防撞安装间隙，避免大尺寸螺旋桨转动时剐蹭机臂结构。

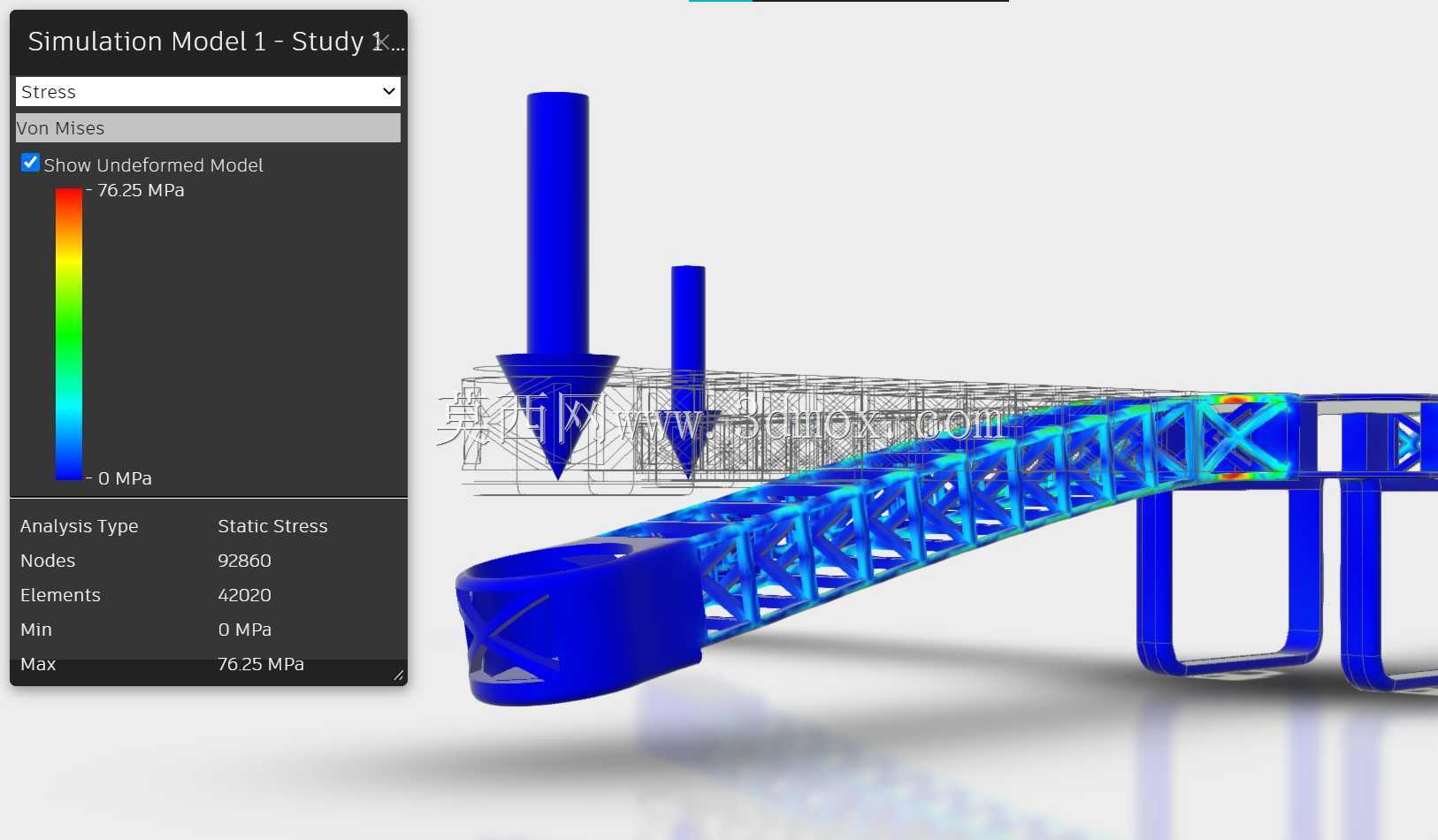

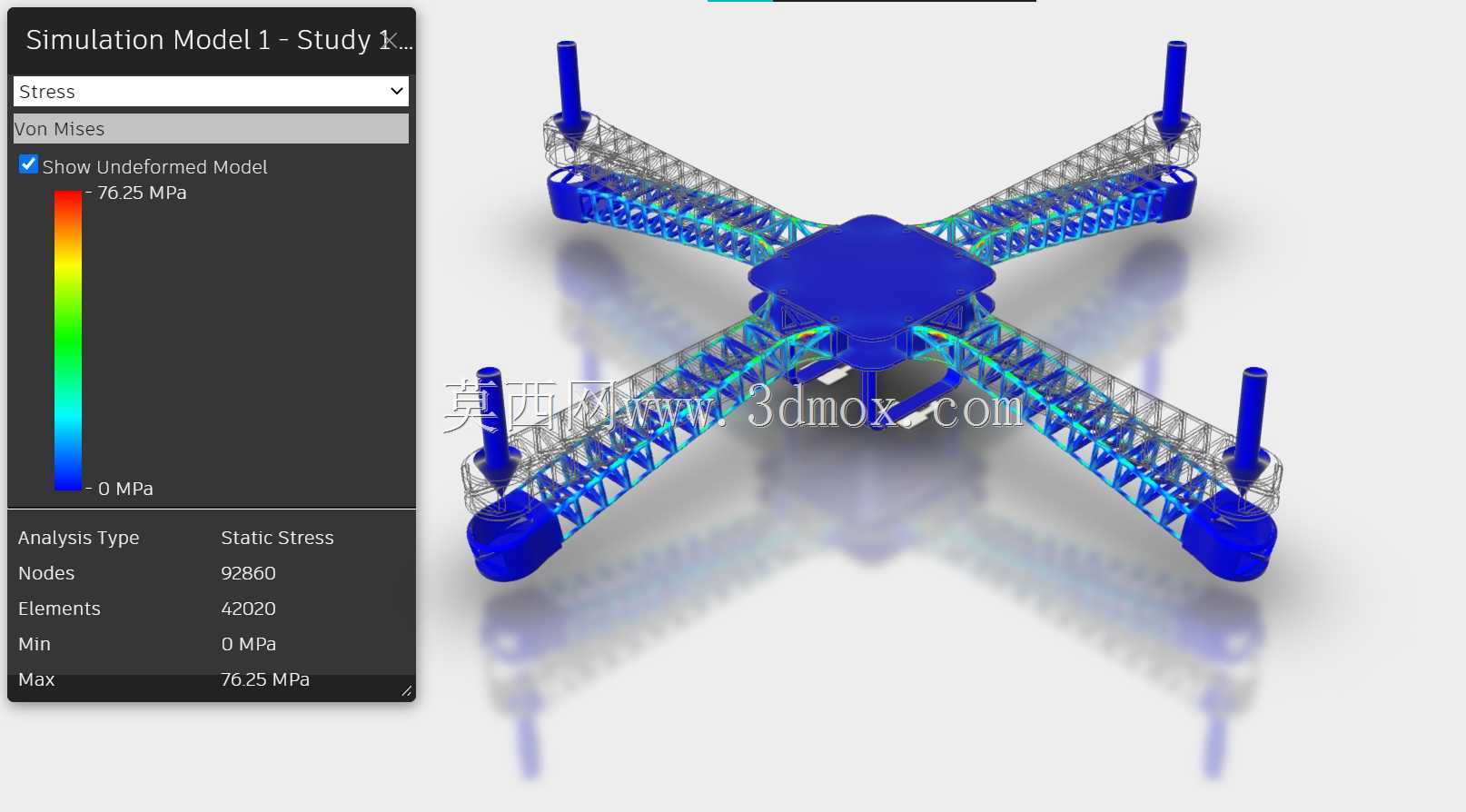

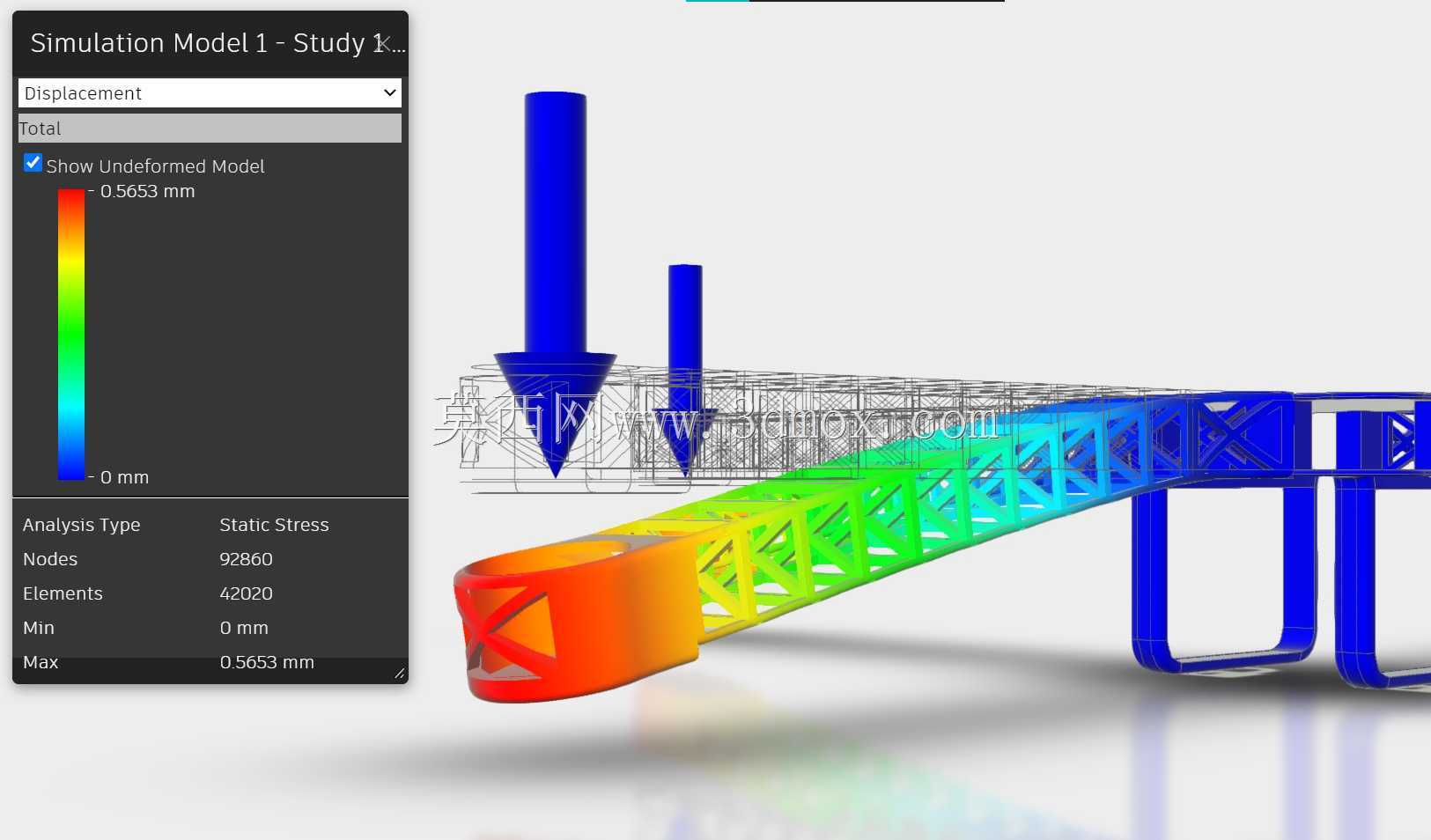

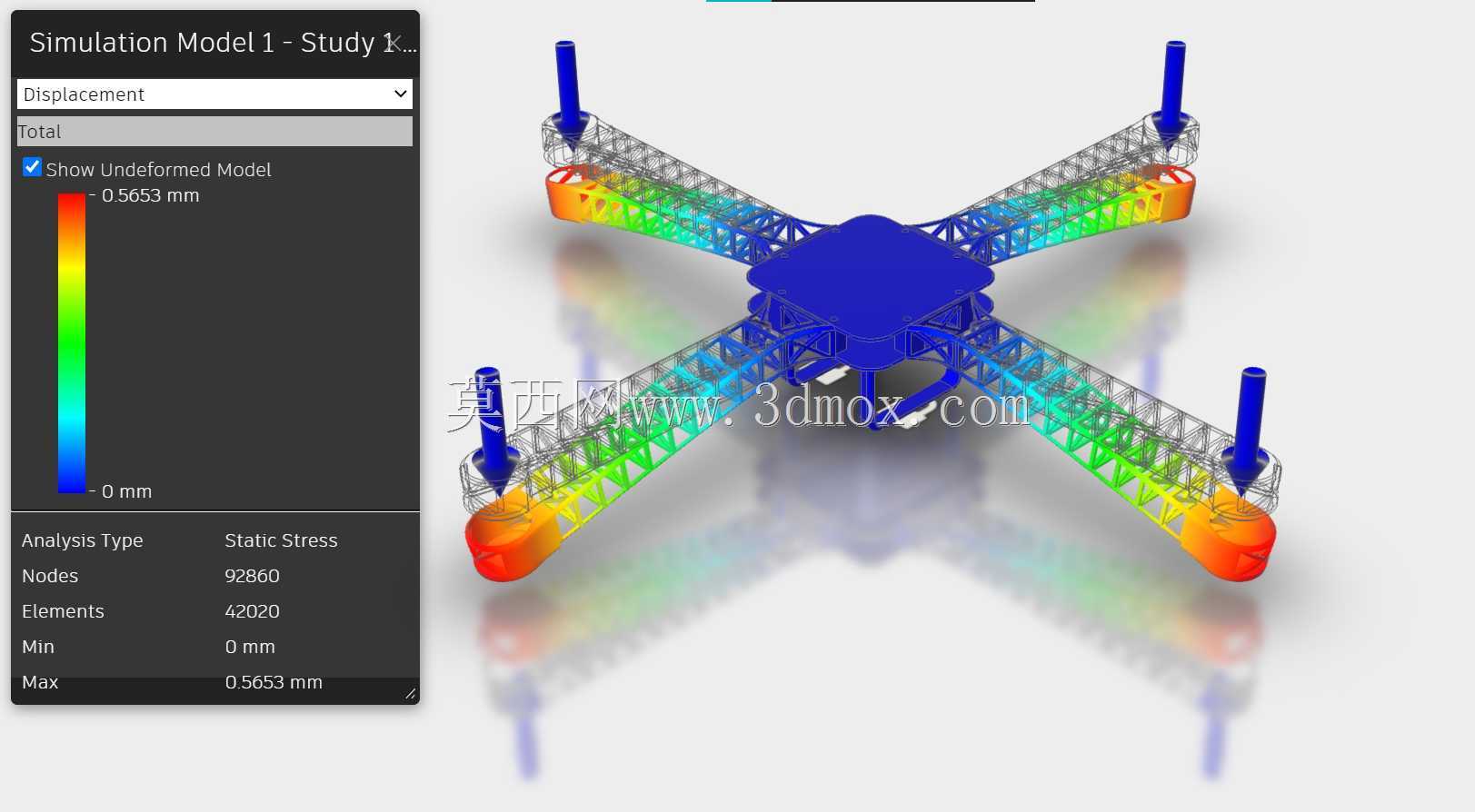

　　尺寸边界上，这款机架相邻机臂末端的中心距为52cm，属于典型的450级到500级之间的四旋翼机架尺寸，中心板整体厚度控制在7cm以内，不会因为中心板过厚增加正面风阻，整机装配完成后的自重可以控制在121克左右，预留了充足的载荷余量来挂载电池、航拍相机或者其他小型作业设备。结构强度验证阶段，针对机臂最容易出现断裂的根部位置做了应力仿真，在机臂末端施加76.25MPa的模拟载荷时，机臂末端的最大位移为5.653mm，完全满足飞行过程中机动动作带来的动态载荷要求，不会出现机臂震颤导致的飞行姿态不稳定问题，机臂和中心板的连接位置采用了嵌入式定位加螺丝锁紧的固定方式，炸机时可以单独更换损坏的机臂，不需要更换整个中心结构，降低后期使用维护成本。

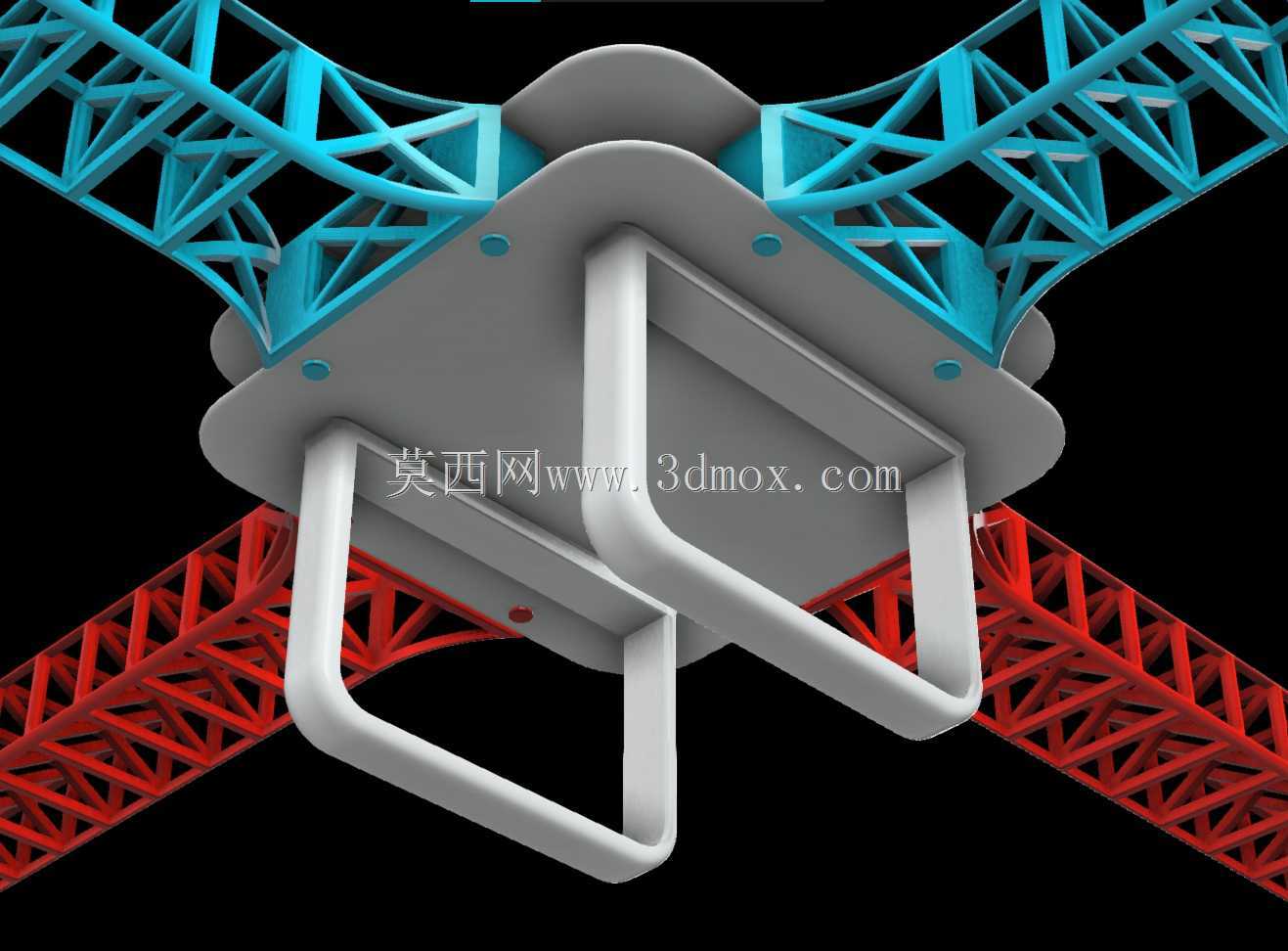

　　实际装配过程中，这类机架的走线可以沿着机臂的镂空桁架内部布置，将电调线、电机线隐藏在结构内部，既可以降低飞行时的线材风阻，也能避免线材外露被螺旋桨打到的风险，中心板的分层结构中间预留了10mm的走线空间，所有电子元件的连接线都可以从夹层中穿过，让整机外观更整洁，同时减少线材对重心的影响。针对不同的应用场景，这款机架还可以在中心板下方扩展挂载云台、抛投器等外接设备，底部预留了通用的挂载孔位，不需要额外打孔改装，适配多场景的使用需求。
