碳纤维X型四旋翼飞行器机架结构设计

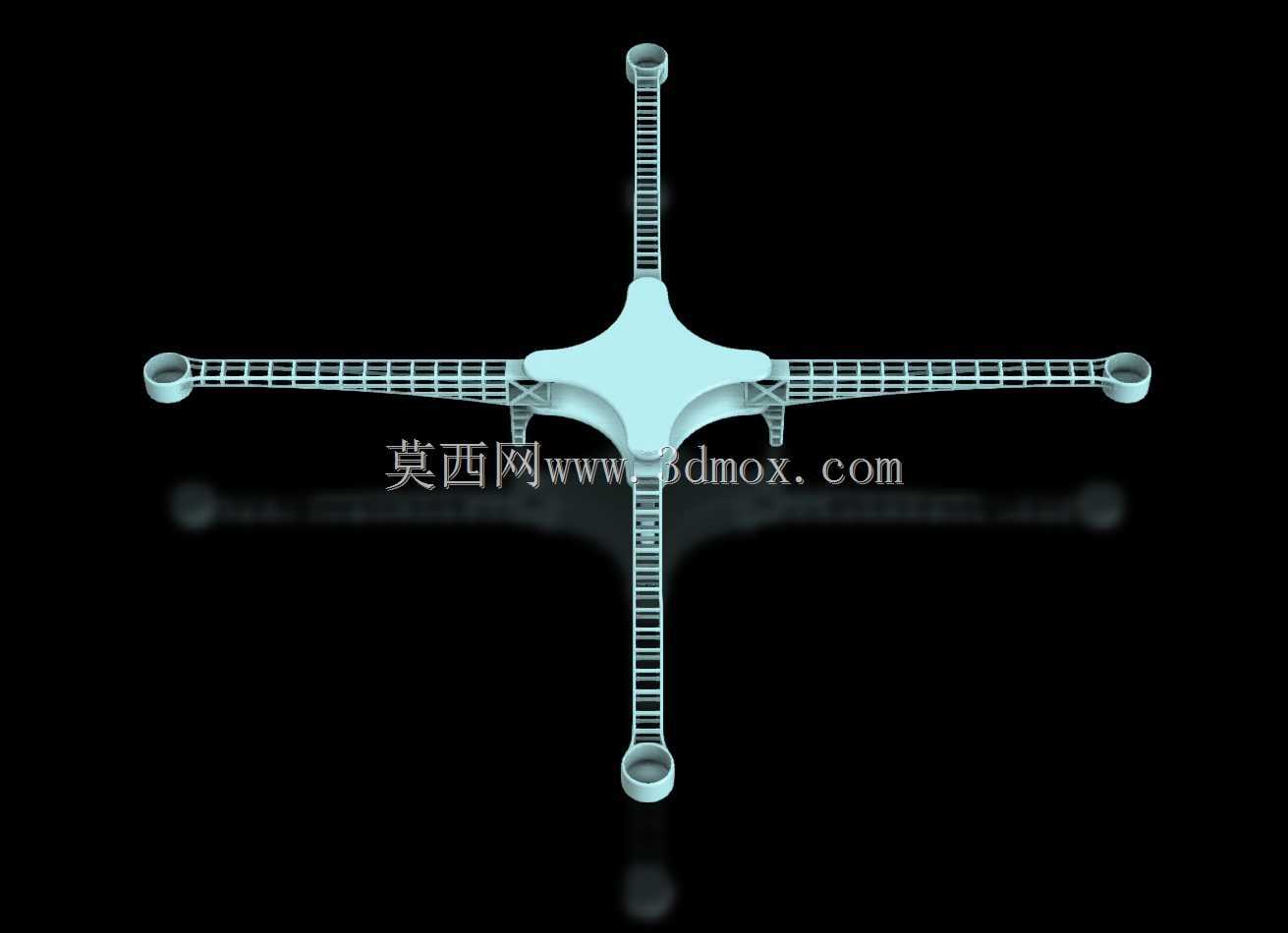

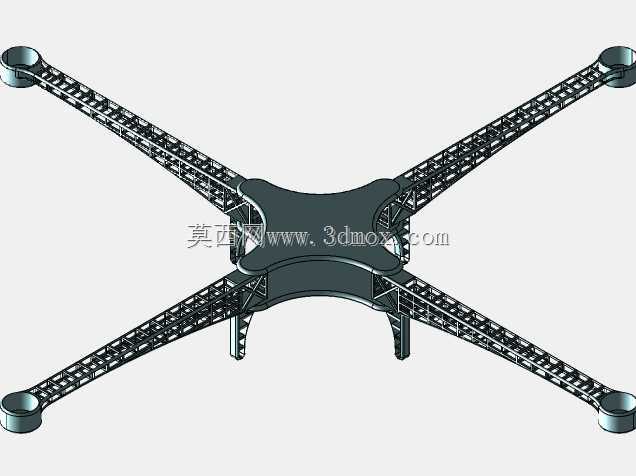

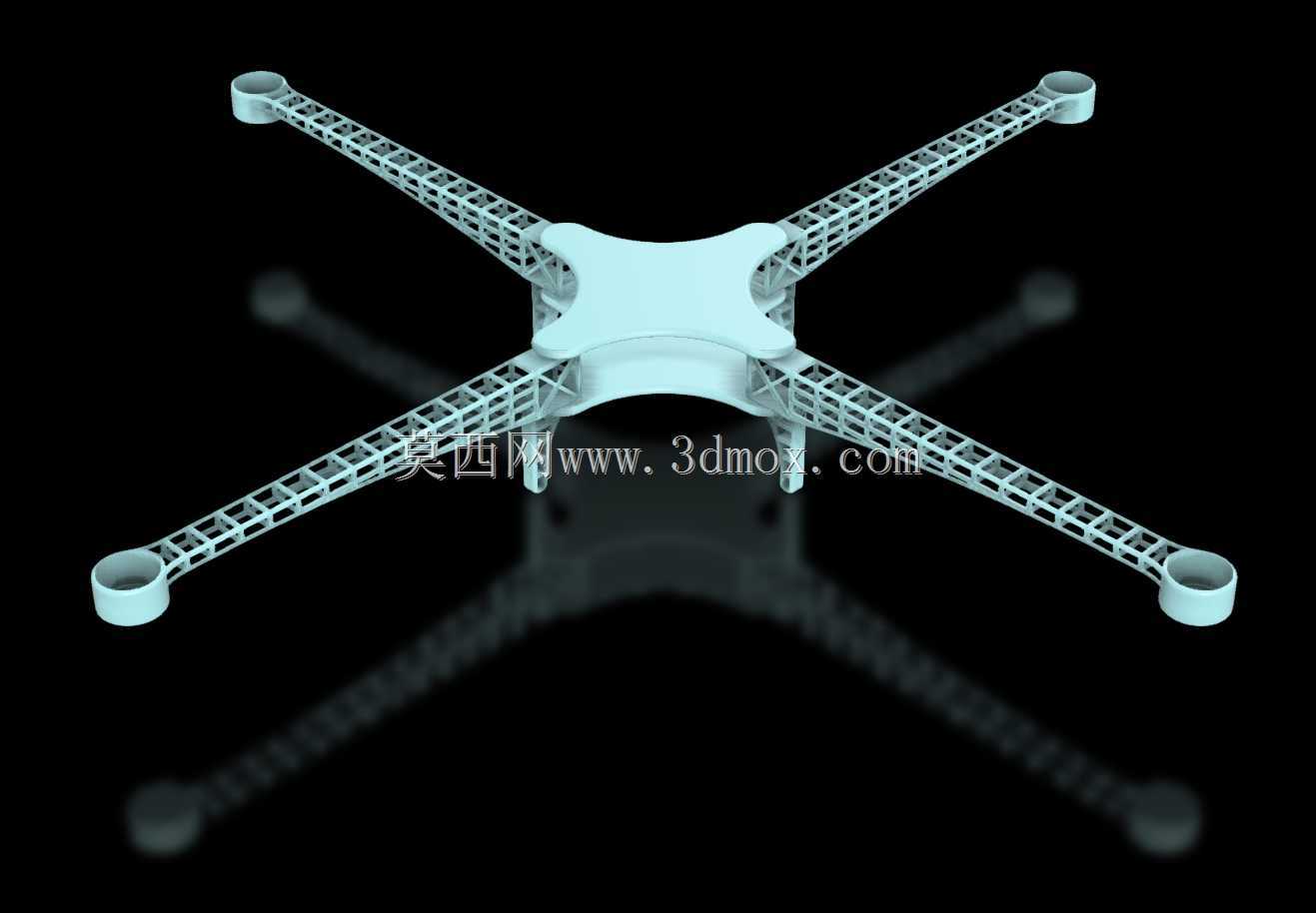

　　在低空无人飞行器的结构选型中，X型四旋翼布局的机架一直是航拍、巡检、轻量载荷作业场景下的主流承载结构，这类机架的受力逻辑和十字布局有明显差异，四个机臂沿中心对称呈45度向外延伸，飞行过程中对角电机的拉力差可以更高效地完成姿态修正，滚转与俯仰通道的操控响应更灵敏，不会出现十字布局前向机臂遮挡航拍摄像头视野的问题，适配绝大多数下挂云台的作业需求。这款机架的机臂采用镂空桁架式结构设计，没有采用传统的圆管或者方管截面，而是沿机臂长度方向布置连续的格构式加强筋，在保证机臂径向抗弯刚度的前提下，尽可能去除了非受力区域的材料冗余，毕竟对于多旋翼飞行器来说，机架自身重量每降低1克，对应的有效载荷能力或者续航时长就能获得可量化的提升，

　　尤其是采用碳纤维增强聚合物作为基材的情况下，格构结构的比刚度优势会被进一步放大，材料本身的各向异性特性可以顺着机臂的主受力方向铺层，让纤维走向和拉力、弯矩的传递路径完全重合，避免材料性能的浪费。从安装边界来看，中心台的位置预留了飞控、电调、电池仓的安装空间，四个机臂末端的电机座采用同轴定位设计，电机安装孔的同轴度直接决定了旋翼旋转平面的水平度，要是机臂末端存在加工或者装配带来的角度偏差，飞行过程中就会产生持续的姿态修正内耗，拉高整机的动力损耗，甚至引发高频振动影响云台成像或者传感器采样精度。机架的受力传递路径设计得非常直接，单个机臂末端受到的电机拉力、旋翼旋转带来的反扭矩，都会顺着机臂的桁架结构直接传递到中心台的核心承力区域，

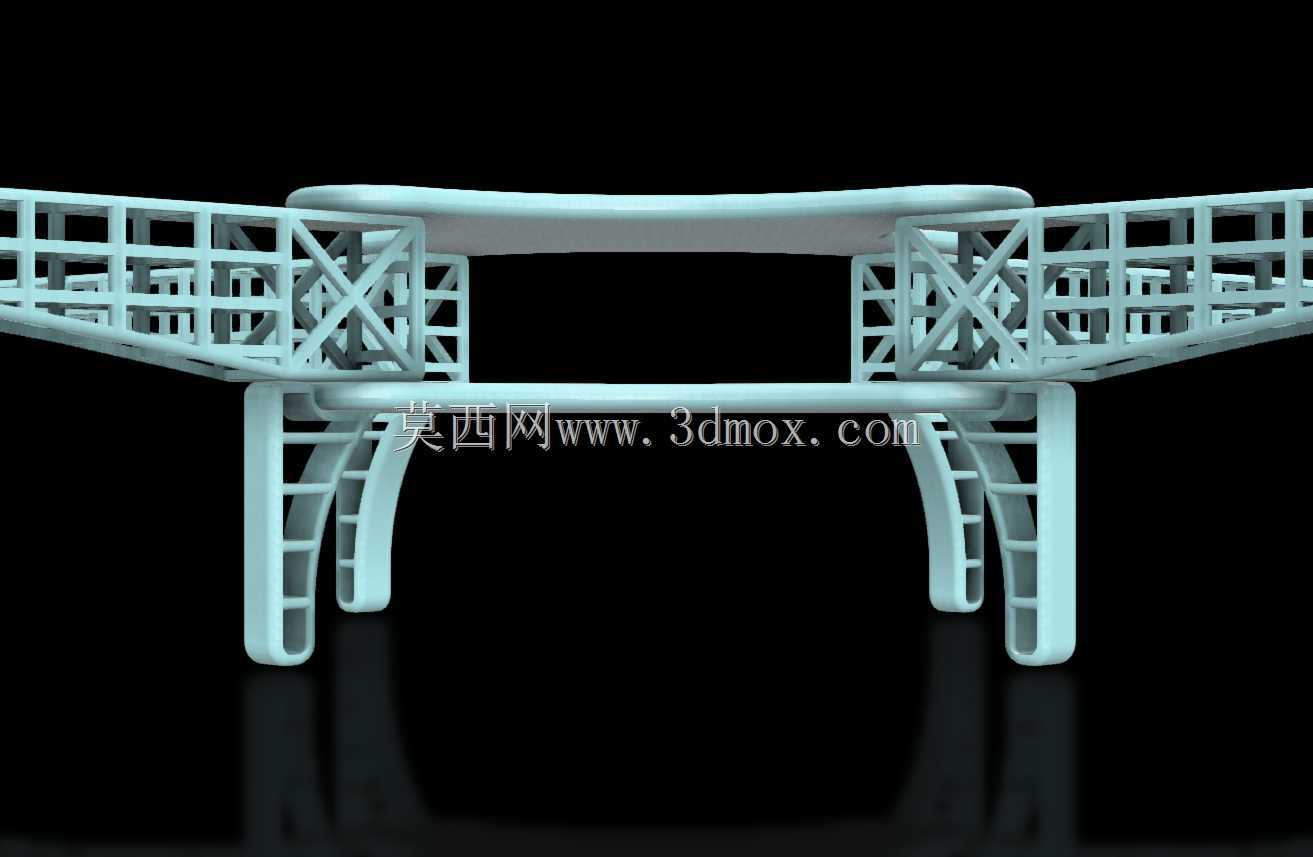

　　不会在局部出现应力集中的断点，在极限工况下，比如单臂受到突发的侧向冲击力，格构结构可以通过自身的微小形变吸收部分冲击能量，避免机臂直接发生脆性断裂。实际作业场景中，这类机架可以适配农林植保的小范围播撒、电力线路的精细化巡检、航空测绘的外业作业等多种需求，72cm的对角轴距刚好落在轻量多旋翼的黄金尺寸区间，既不会因为轴距过小导致桨间气流干扰过大降低动力效率，也不会因为轴距过大导致机架便携性下降，外业作业时不需要拆解机臂就能放进常规的设备运输箱。机臂和中心台的连接位置做了圆弧过渡处理，没有出现直角转折的结构，这是因为多旋翼起降和机动飞行过程中，机臂根部是交变应力最集中的区域，直角过渡很容易在长期振动下产生疲劳裂纹，

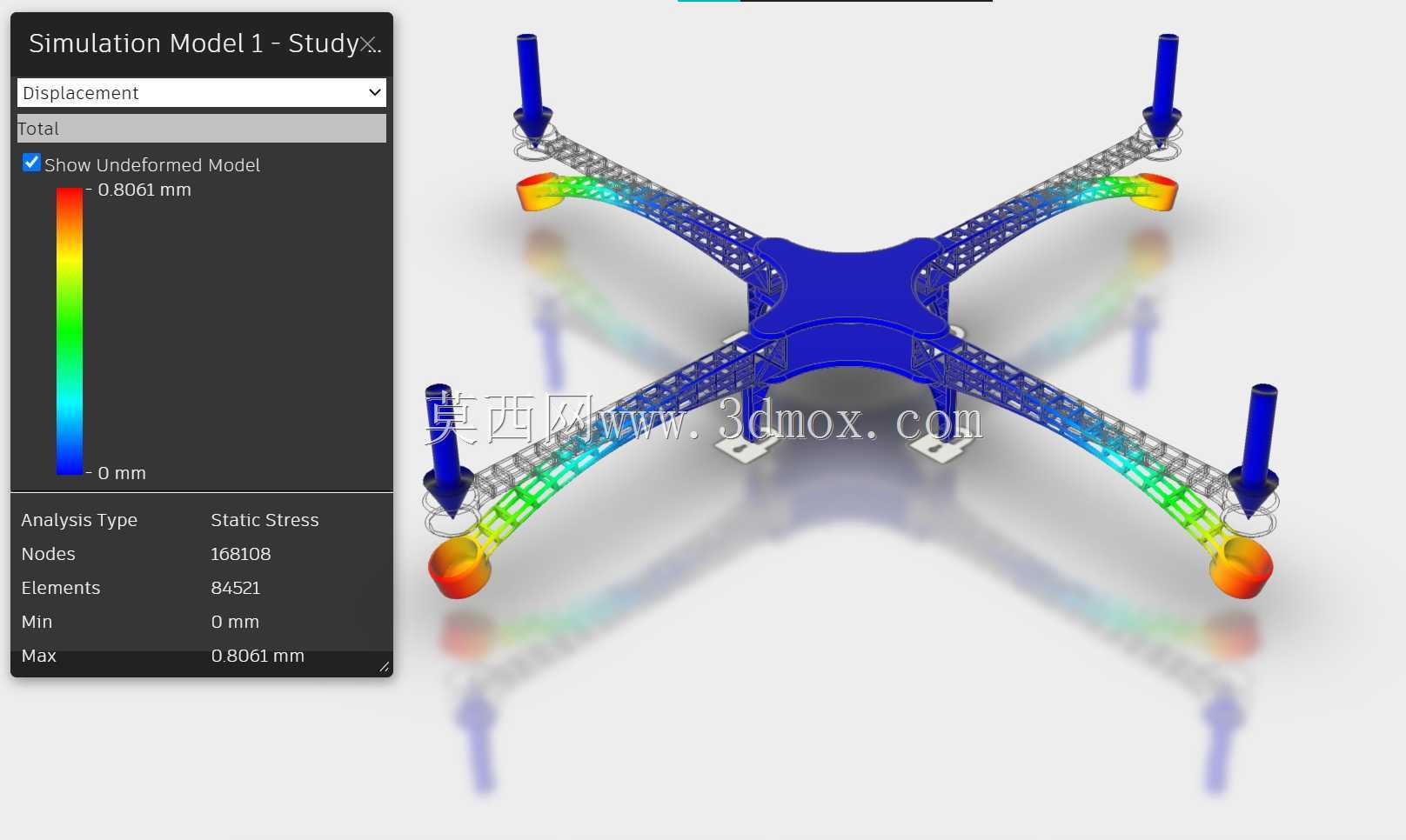

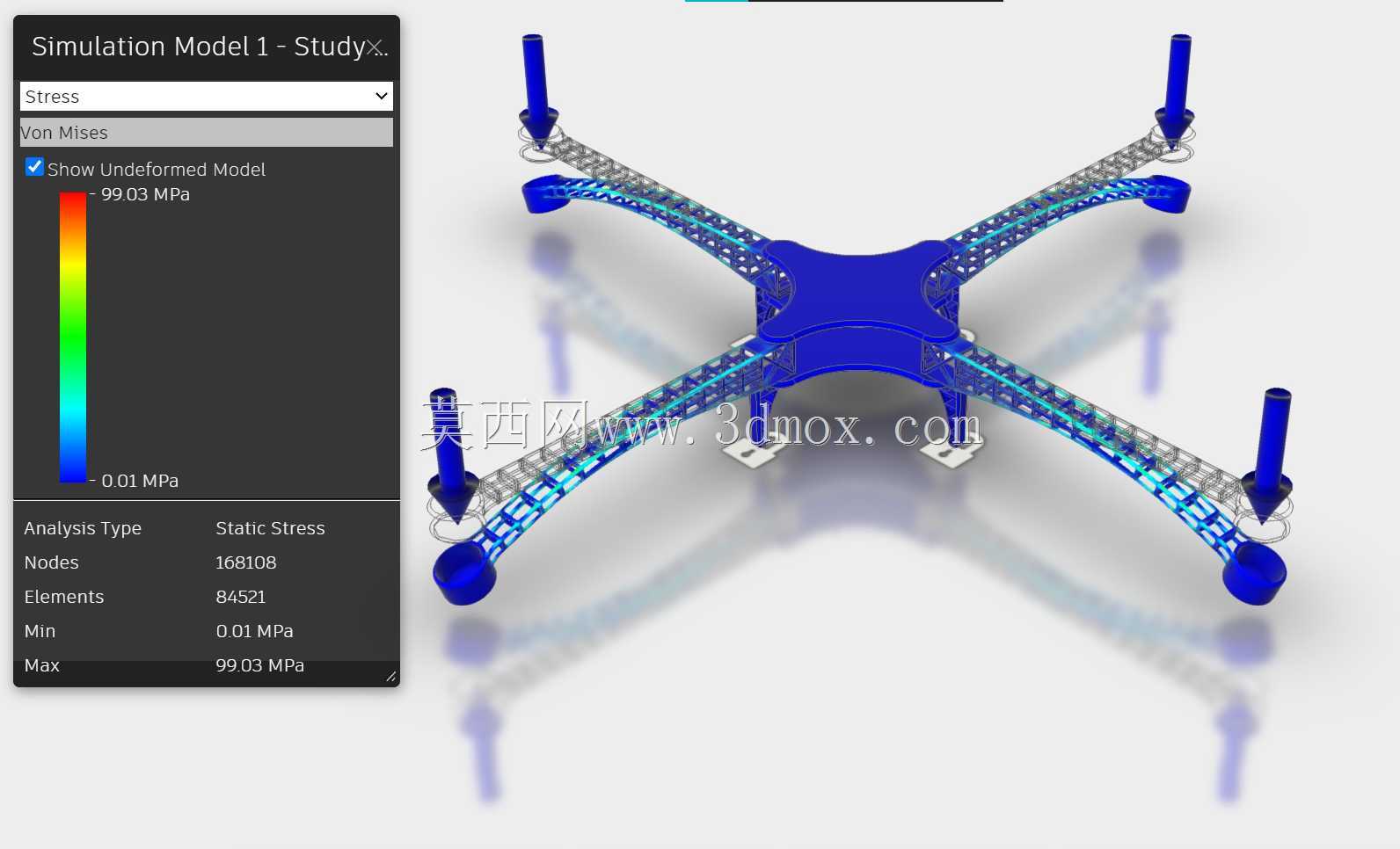

　　圆弧过渡可以让应力流线更平滑地分散到中心台的整体结构上，大幅提升机架的疲劳寿命。8cm的中心台高度预留了足够的电池安装空间，下挂设备的时候不会和起落架产生干涉，整机202克的自重对于这个轴距的机架来说控制得相当出色，要知道同尺寸的普通注塑机架重量普遍在300克以上，碳纤维格构设计带来的减重优势非常明显。在做结构仿真验证的时候，给四个机臂施加等效的满载拉力载荷，机臂端部的位移量控制在合理区间，不会因为机臂刚度过低导致飞行过程中出现共振问题，毕竟旋翼旋转的振动频率如果和机架的固有频率重合，就会引发整机的共振，轻则导致飞行姿态不稳，重则直接造成结构失效。另外，X型布局的机架在做动力冗余设计的时候也更有优势，当单个电机出现动力故障的时候，剩下三个电机的拉力可以通过控制算法的调整，尽可能维持整机的姿态稳定，给飞控系统争取迫降的反应时间，相比其他布局的容错空间更大。机臂上的镂空结构除了减重之外，还能给电调的散热提供辅助的气流通道，飞行过程中迎面而来的气流可以顺着镂空格构穿过机臂，带走电调和中心台设备产生的热量，避免长时间大油门飞行时电调因为积热出现动力输出下降的问题。
