条料圆盘冲切成型冲头结构设计

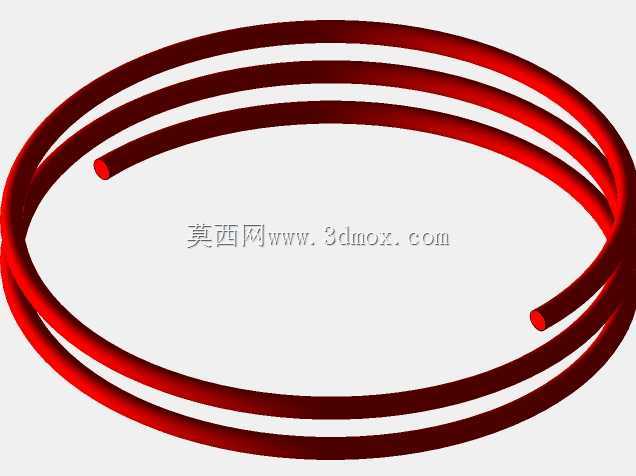

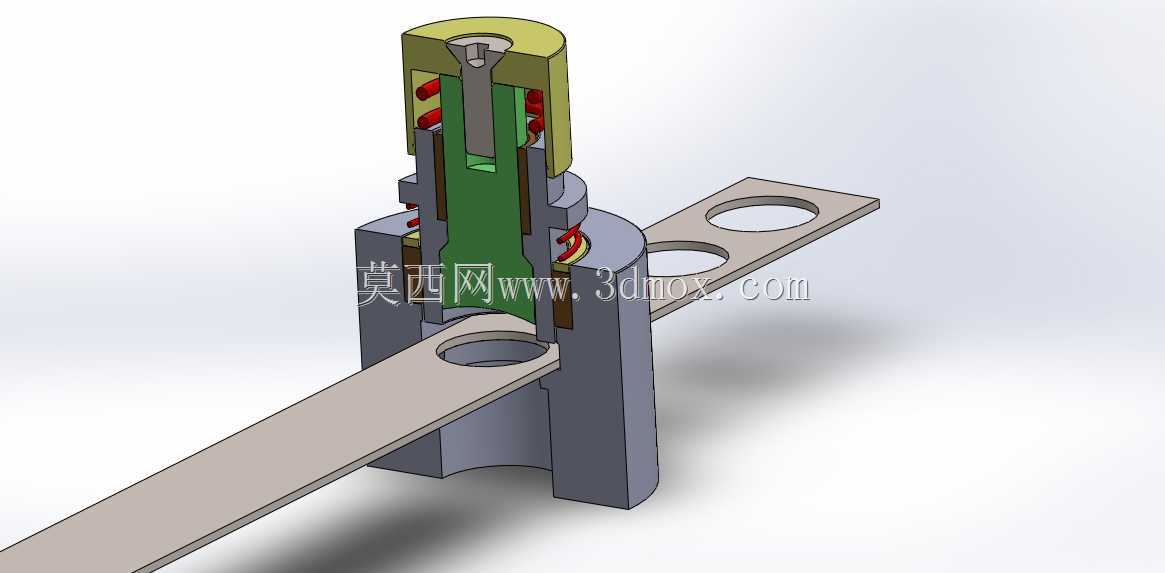

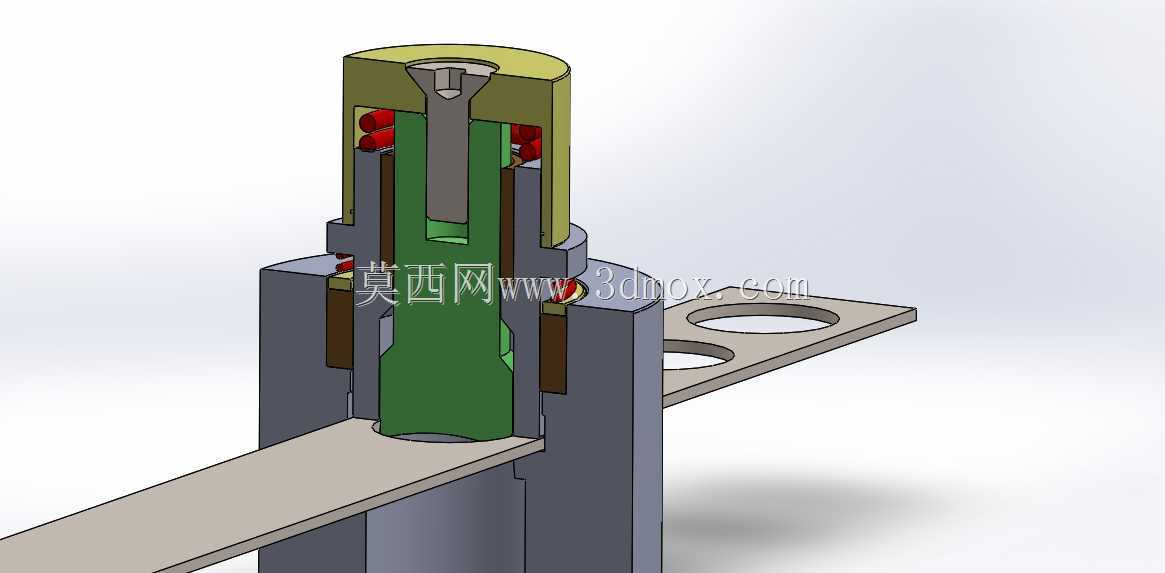

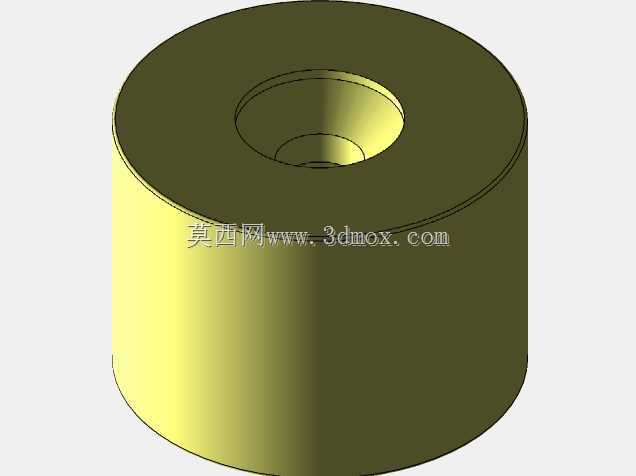

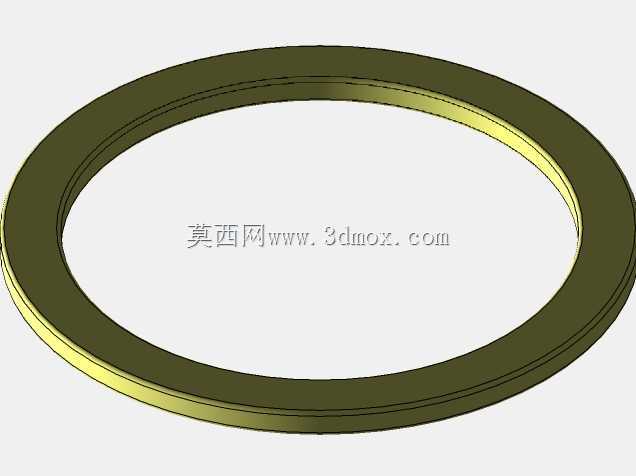

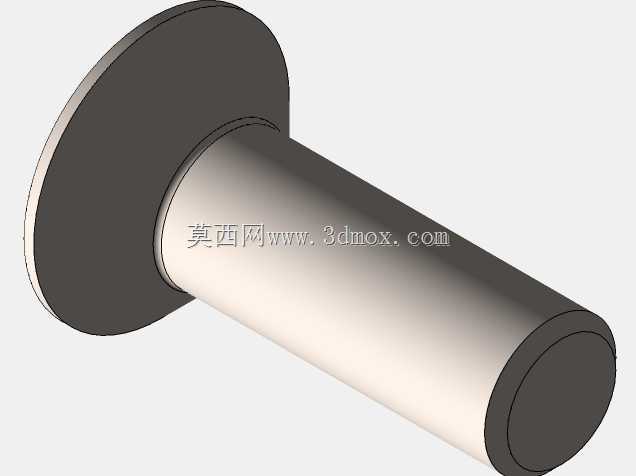

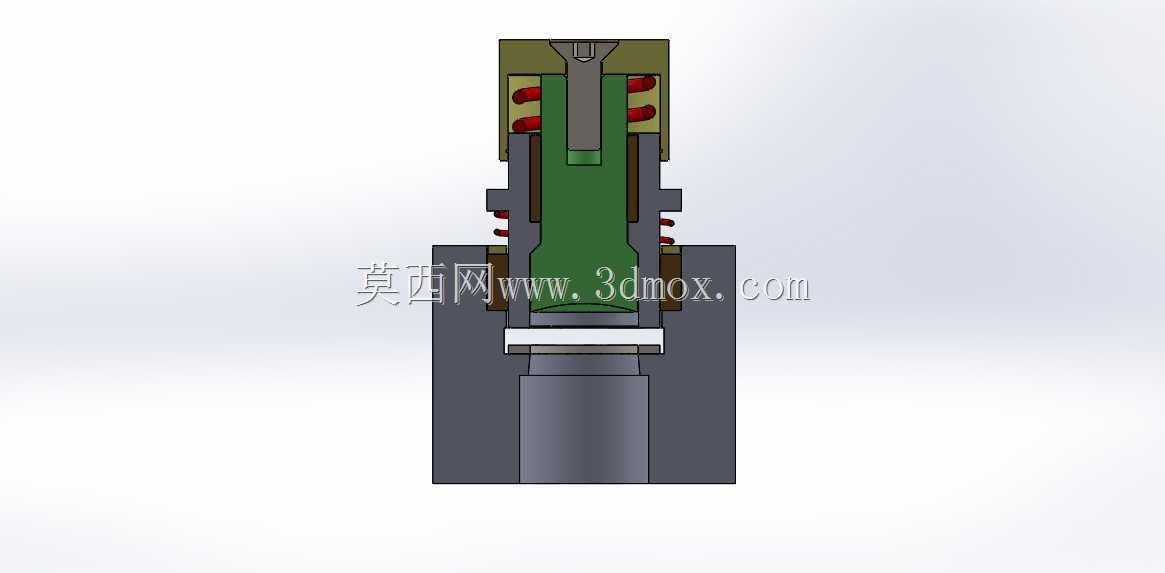

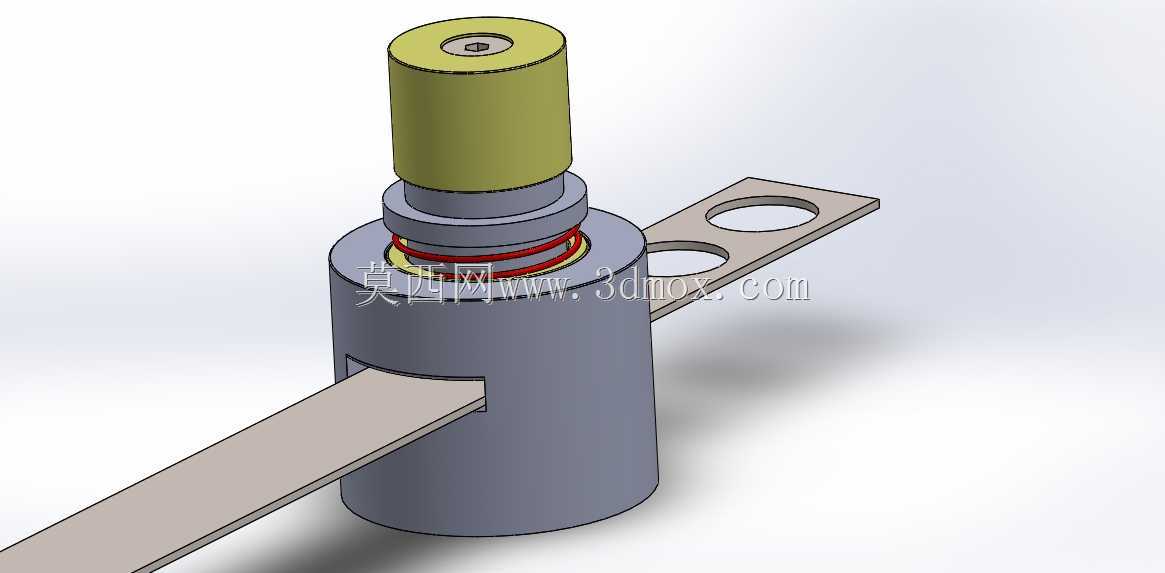

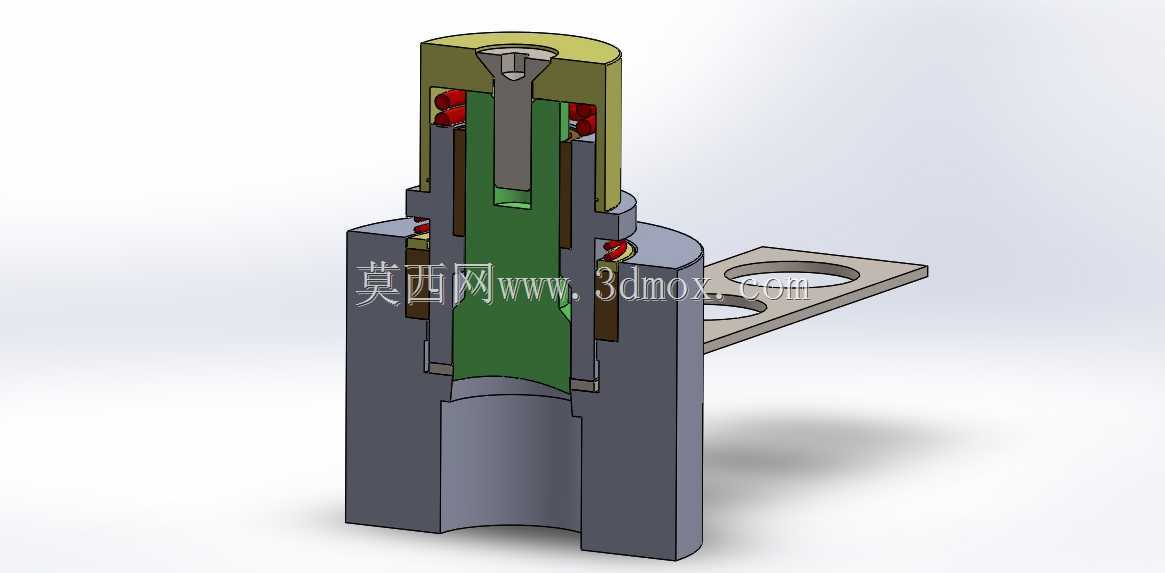

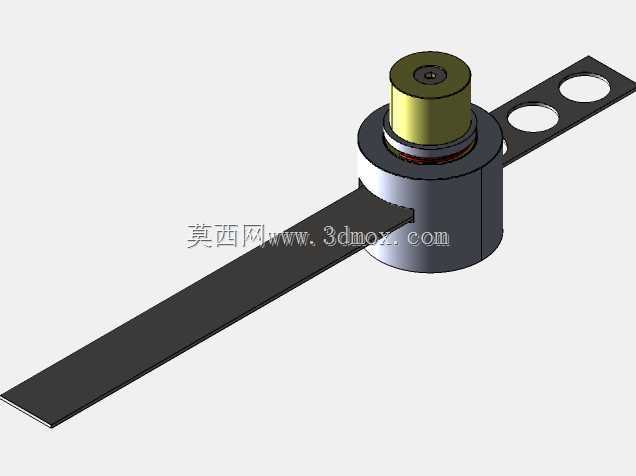

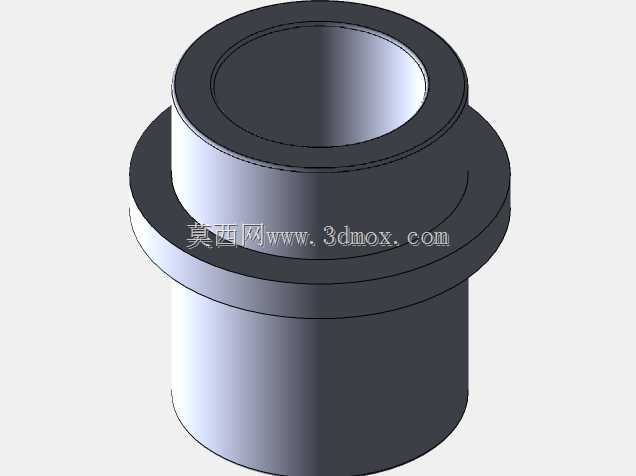

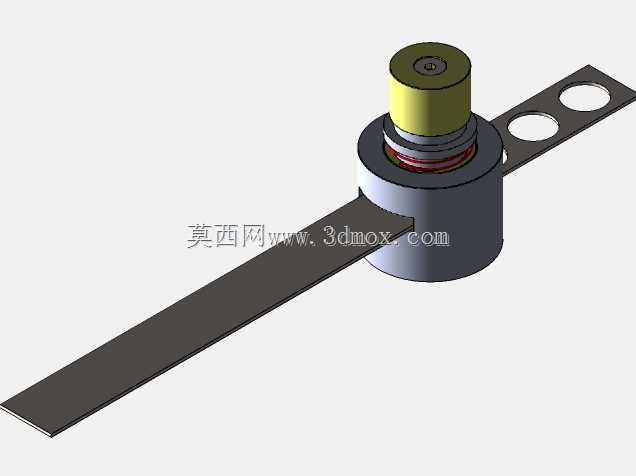

　　在五金冲压连续加工产线中，条料冲切圆盘类零件是极为常见的工序，这类工序广泛应用于垫片、圆片坯料、小型五金圆盖类零件的批量生产，本次涉及的冲切结构，核心针对2mm厚度金属条料的25mm直径圆盘冲切作业设计，可直接适配偏心压力机或者液压机的滑块安装接口，无需额外做复杂的连接工装改造。从实际工况适配角度看，这类冲切结构首先要解决的是连续送料过程中的定位精度问题，条料在送进过程中，依靠下模的导向槽完成横向限位，每次送进步距刚好匹配相邻两个冲切工位的中心距，避免冲切后出现圆片偏心、边缘毛刺超差的问题。冲头部分的结构设计做了多层适配：上部的装夹段采用标准的模柄配合结构，可直接卡入压力机滑块的模柄孔内，

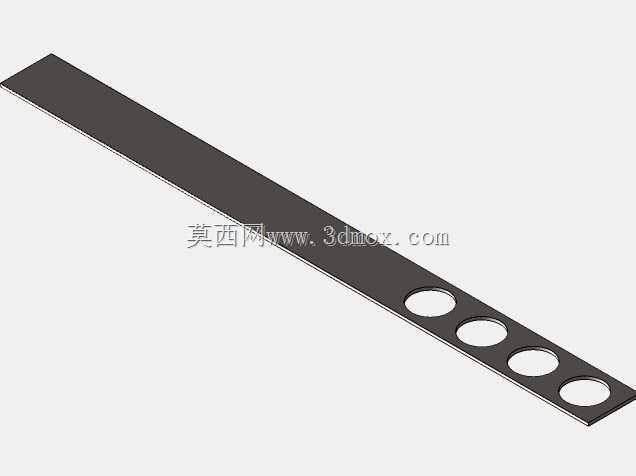

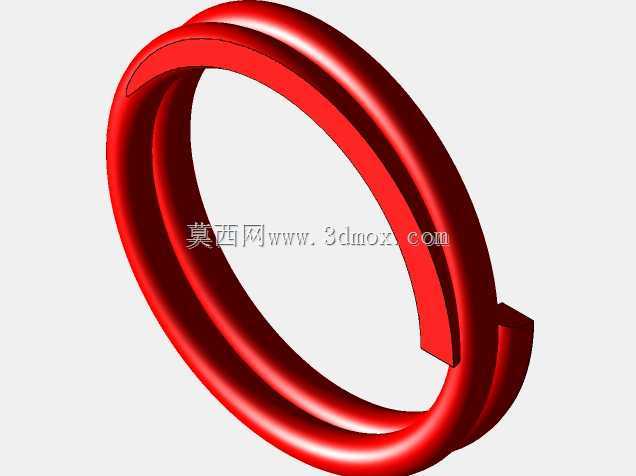

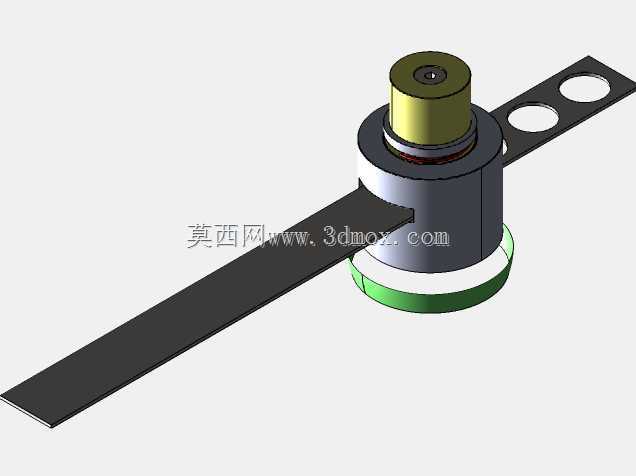

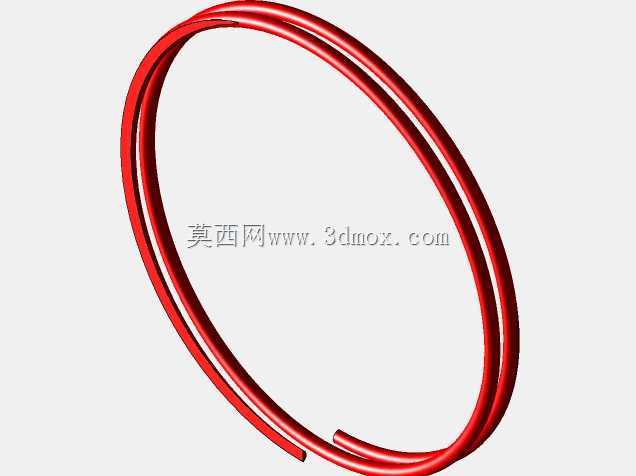

　　周向的防转销孔设计能避免冲头在反复冲裁过程中出现周向转动，保证刃口间隙始终保持均匀。冲头的工作段采用直壁刃口设计，刃口的有效工作长度预留了足够的重磨余量，每次刃磨后只需调整闭合高度即可继续生产，无需更换整套冲头组件，能大幅降低生产中的耗材成本。弹性卸料部分的结构嵌套在冲头外侧，采用矩形弹簧提供卸料力，在冲头完成冲切回程的过程中，卸料板会在弹簧力作用下把箍在冲头上的条料推离，避免条料随冲头上行导致送料卡滞，这部分的弹簧预压量经过核算，刚好能克服2mm厚钢板冲切后的包紧力，不会出现卸料力不足导致的带料问题，也不会因为弹簧力过大造成条料表面压痕。下模部分的凹模刃口采用直壁加漏料斜度的设计，直壁段高度控制在3-4倍料厚范围，

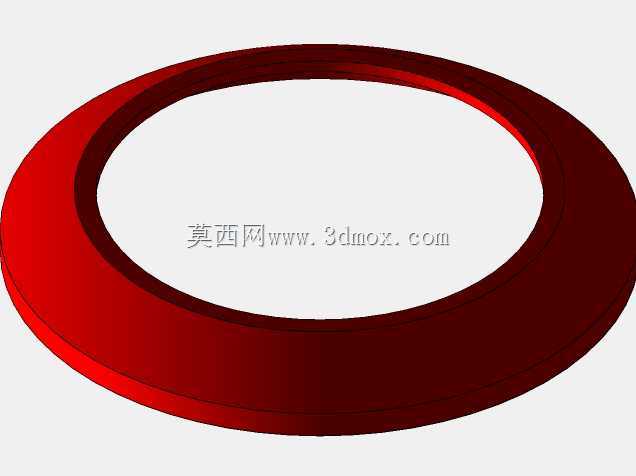

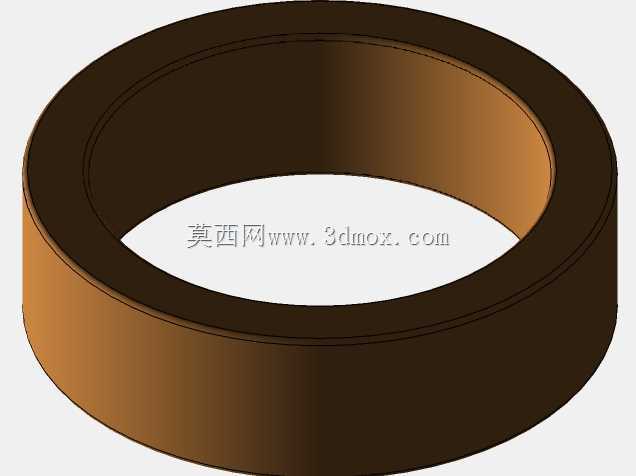

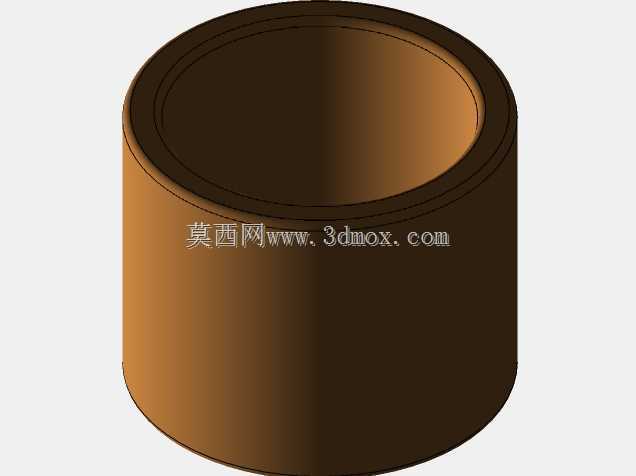

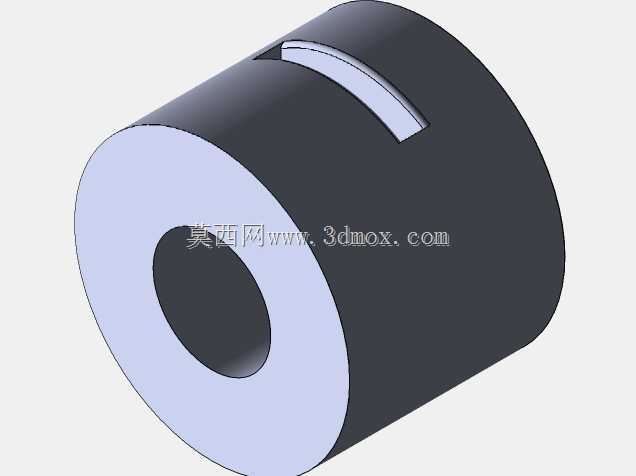

　　既能保证刃口的使用寿命，也能让冲切下来的圆片顺着漏料斜度顺利滑出，不会堵在凹模孔内造成闷模。整个结构的安装边界做了通用化设计，下模座的安装孔位适配常见的中小型压力机工作台T型槽间距，不需要额外加工过渡连接板就能完成装夹。从冲裁间隙的匹配来看，针对2mm厚度的普通冷轧钢板，单边冲裁间隙控制在料厚的10%-12%，这个间隙范围能保证冲切断面的光亮带占比超过料厚的三分之一，毛刺高度控制在0.05mm以内，满足大多数五金零件的坯料精度要求，不需要后续额外的去毛刺工序。导正部分的结构没有采用额外的导柱导套，而是依靠冲头和卸料板之间的小间隙配合完成初始导向，配合压力机本身的滑块导向精度，就能满足这类中小型冲裁件的精度要求，整体结构紧凑，

　　整体占用的安装空间小，适合在现有产线上做快速换模部署。在实际生产场景中，这类冲切结构既可以作为单工序模单独使用，用于小批量的圆片坯料生产，也可以集成到多工位级进模中，作为其中的一个冲切工位，配合后续的拉伸、冲孔、成型等工序完成复杂零件的连续加工。结构中的易损件只有冲头和凹模，两者都采用快换式的固定结构，更换时不需要拆卸整套模具，只需要松开紧固螺钉就能完成更换，单次换件时间控制在10分钟以内，能有效减少设备停机时间。冲头内部的通气孔设计也做了考虑，在冲头回程时，空气会通过通气孔进入冲头端面和冲切下来的圆片之间，避免因为真空吸附导致圆片贴在冲头端面上，被带回到模面上造成叠片冲压，损坏刃口。送料方向的前后都预留了条料导向的延伸空间，可以对接标准的滚轮送料机或者伺服送料机，实现全自动化的连续冲压作业，不需要人工手动送料，能大幅提升生产效率，降低操作过程中的安全风险。
