内燃机配套进气稳压分流腔体结构

项目分类:通用机械零部件 发布时间:2021-12-04 ID:436431
  • 内燃机配套进气稳压分流腔体结构

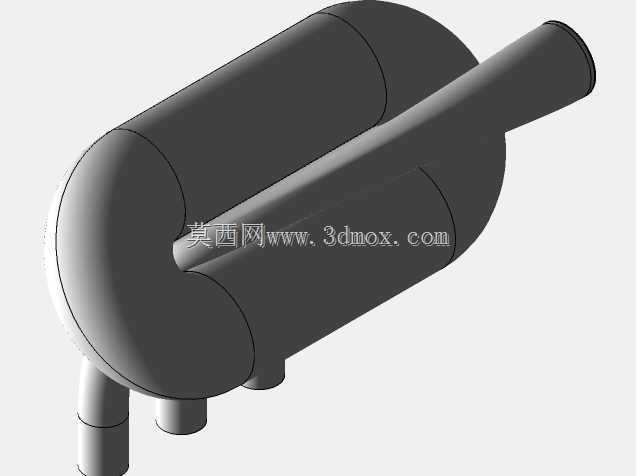

  在中小排量往复式内燃机的进气系统布局中,这类集成式进气腔体是衔接空气滤清器输出端与各缸进气歧管的核心中间部件,日常应用场景覆盖通用汽油机、小型柴油发电机组、非道路移动机械的动力单元配套,也可经过参数适配后用于小型空压机的进气缓冲段改造。不同于分体式拼接的进气组件,该结构采用一体化腔体设计,主腔室采用近似椭圆柱的回转构型,能够在有限的机舱布置空间内最大化腔体容积,降低进气脉冲带来的压力波动,让各缸进气的均匀性偏差控制在更小范围内,避免因各缸进气量差异导致的燃烧不稳定、输出扭矩波动过大等问题。

  从实际功能实现逻辑来看,主腔体承担的是稳压储容作用,进气气流从侧置的斜向主进气管进入腔体后,会在腔体内完成流速缓冲,避免空滤后高速气流直接冲击歧管入口产生紊流;腔体下方引出的两个小口径管路接口,分别对应不同回路的取气需求,其中一路可对接曲轴箱通风的废气导入管路,另一路可预留为进气压力传感器的安装取气口,或是适配小负荷工况的辅助补气通路,这种集成式接口设计能够减少外接管路的接头数量,降低长期使用过程中出现进气泄漏的概率。

  设计阶段需要优先考虑的是安装边界的适配性,主腔体的椭圆柱截面长轴方向需要与机舱内的预留安装空间走向匹配,斜向布置的主进气管角度要兼顾与上游空滤出气口的对接便利性,同时要避让机舱内的散热管路、线束固定点以及发动机本体的悬置结构,避免整机运行过程中因振动产生部件干涉。腔体的壁厚设计需要兼顾结构强度与轻量化需求,采用等壁厚抽壳结构时,要在腔体与管路衔接的位置做局部加厚过渡,避免注塑或者铸造成型过程中出现缩痕,同时提升接口位置的抗振动疲劳强度,应对发动机运行时的持续振动载荷。

  在气路性能的设计考量上,主进气管的渐扩式内壁结构能够让进入腔体的气流逐步减速,减少动压损失,腔体内壁的光滑过渡曲面没有突兀的折角,能够避免气流在腔体内形成局部涡流区,降低进气阻力;下方两个小接口的位置选择在腔体下部的稳压区,避开主进气管的气流直射区域,保证取气或者补气时的气流稳定性,不会受到主进气气流的脉冲干扰。安装固定点的设计上,腔体侧面预留的安装凸台位置需要匹配发动机进气侧的固定支架点位,凸台内嵌的金属衬套能够避免长期振动导致的固定孔磨损,保证腔体安装后的位置精度,不会因为管路拉扯出现移位。

  这类结构在实际选型适配时,需要根据目标机型的排量、额定转速区间计算所需的稳压腔容积,腔体容积过大会导致进气响应滞后,加速时的节气门响应速度变慢,容积过小则无法起到有效的稳压作用,各缸进气均匀性难以达标;同时各个接口的通径需要匹配对应的管路流量需求,主进气管的通径要满足发动机高转速工况下的最大进气流量要求,避免出现进气节流导致的充气效率下降,小接口的通径则根据对应的回路流量需求确定,比如曲轴箱通风管路的接口通径只需要满足额定工况下的废气循环流量即可,不需要过大的通径避免影响主腔体的稳压效果。

  从建模实现的角度来看,这类腔体结构适合采用曲面建模与实体建模结合的方式,先搭建主腔体的中心轨迹与截面轮廓,完成主腔体的基础实体后,再通过多实体组合的方式拼接各个管路结构,最后在衔接位置做圆角过渡处理,保证内壁曲面的顺滑性;建模过程中需要提前预留好安装凸台、传感器安装孔的位置,同时校验各个管路的拔模角度,满足注塑或者压铸成型的工艺要求,避免出现倒扣结构导致的脱模困难,还要对各个接口的密封面做平面度校验,保证后续装配时的密封性能,不会出现漏气问题。
