适配铃木车型的J24B发动机排气集管结构

　　在民用小排量乘用车的动力系统改装与维修替换场景中，排气集管作为衔接发动机气缸排气口与下游排气系统的核心部件，其结构设计直接影响发动机的排气效率、动力输出特性以及舱内布局适配性。这款针对铃木J24B发动机开发的排气集管，核心设计目标是适配特定车型经过改装后的发动机舱布局，解决原厂排气歧管在改装后出现的安装干涉、排气背压不合理等实际工程问题。

　　从实际功能来看，该部件承担着将发动机各气缸燃烧后产生的高温废气有序汇集，输送至三元催化、消音器等下游排气组件的作用，不同于原厂量产车型偏向成本与通用性的均衡设计，这款集管的设计完全围绕特定改装舱体的边界条件展开，每一段管路的走向、弯折角度都经过反复的空间校核，确保在有限的发动机舱空间内，既能够精准对接J24B发动机的四个排气端口，又不会与周边的冷却管路、线束、防火墙以及改装后的加强件产生运动干涉。

　　设计过程中首先要明确的是安装边界约束，这款集管的法兰对接面完全匹配J24B发动机缸盖的排气口分布，四个进气接口的中心距、密封面平面度公差都严格参照发动机原厂安装基准设定，避免安装后出现排气泄漏的问题。管路的弯折设计充分考虑了排气脉冲的干涉影响，不等长的管路布局在控制整体结构尺寸的前提下，尽可能优化各缸排气的时序差，减少排气背压对发动机进气冲程的负面影响，提升中低转速区间的扭矩响应，这对于民用改装车型的日常行驶场景来说，比单纯追求高转功率的等长歧管更具实用价值。

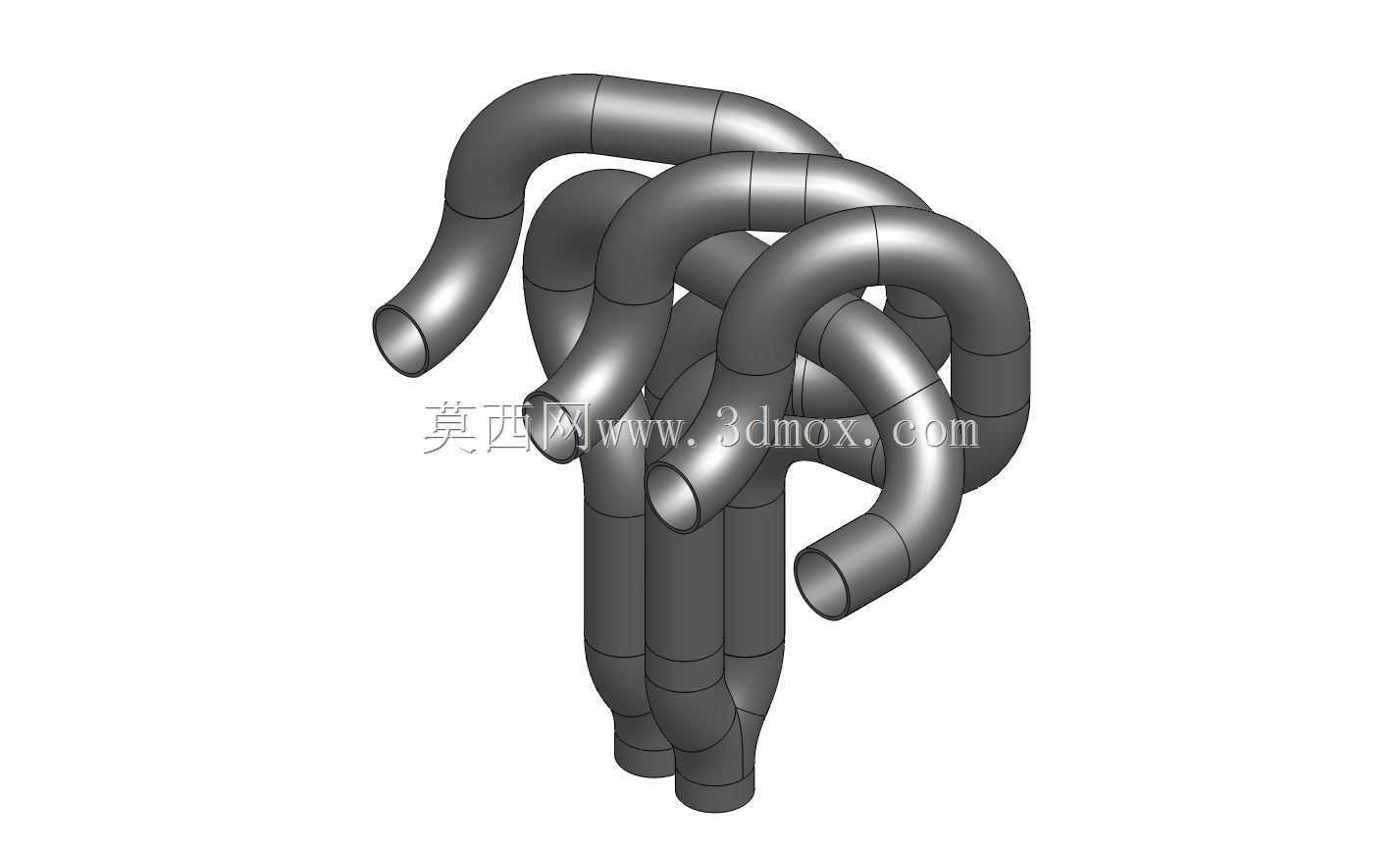

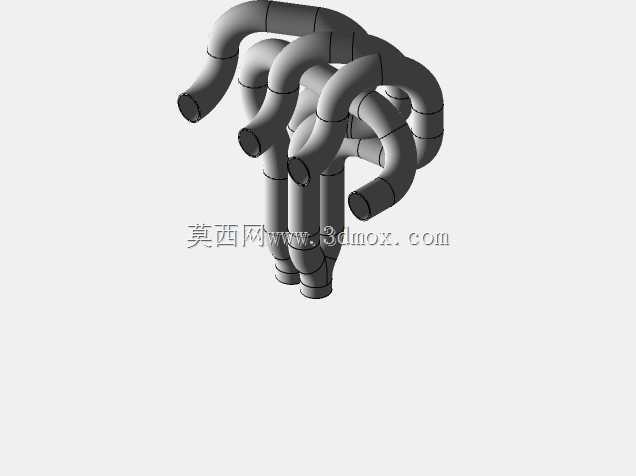

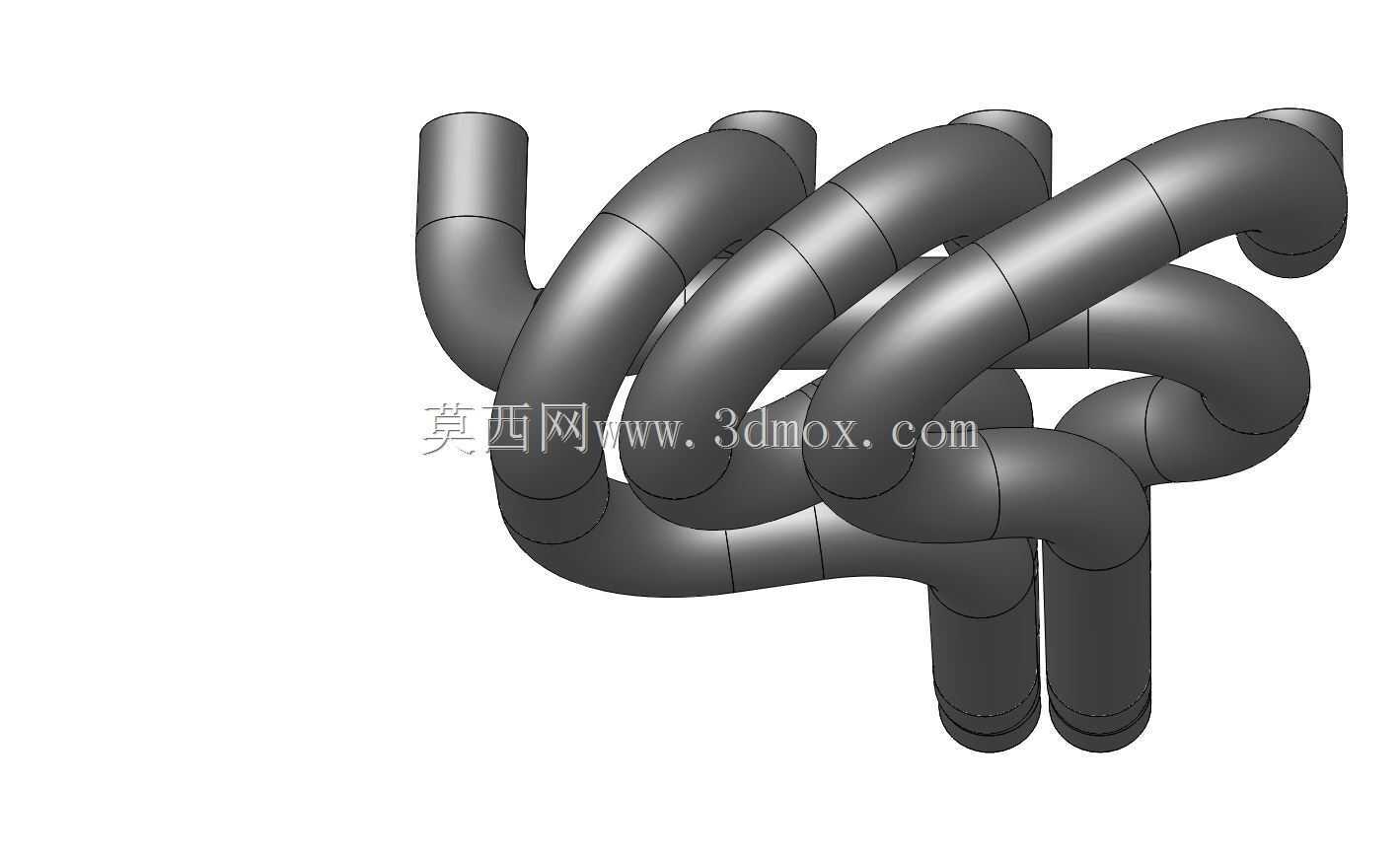

　　从结构外形来看，整个集管采用多段弯管拼接的结构，所有弯折处都采用大曲率半径的过渡设计，避免管路出现直角弯折导致的排气阻力骤增，同时也能减少高温废气在管路内的紊流，降低排气系统的异常振动与噪音。集管的出气端位置经过针对性调整，相比原厂歧管的出口位置偏移了特定距离，刚好能够适配改装后发动机舱内重新布局的前段排气路径，不需要额外制作转接法兰就能够完成对接，减少了改装过程中的焊接工作量与潜在的泄漏风险。

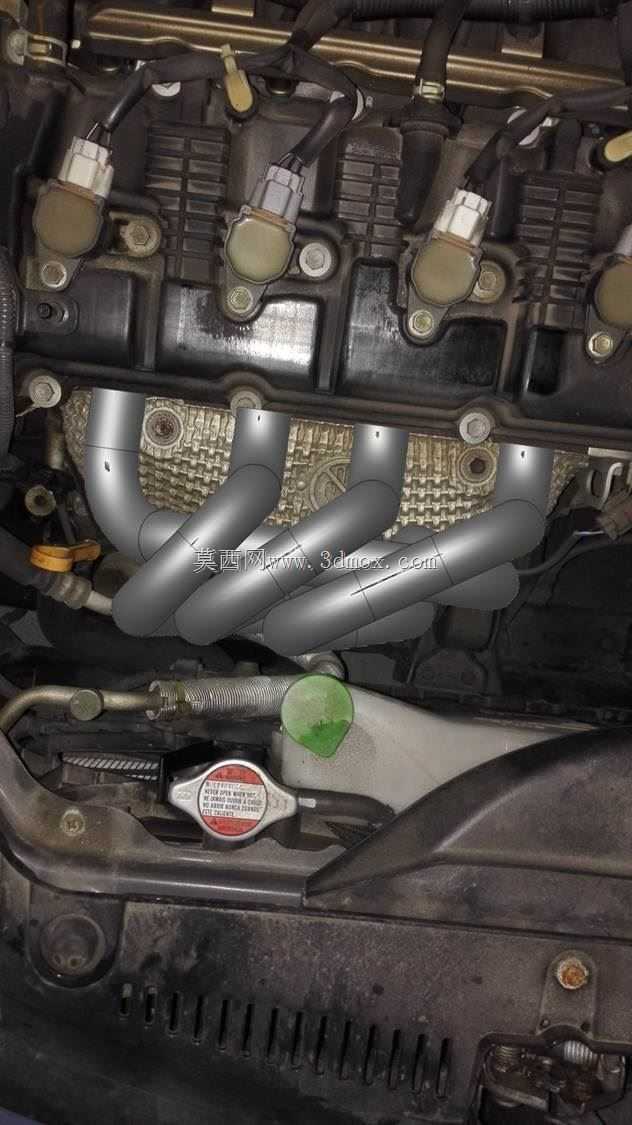

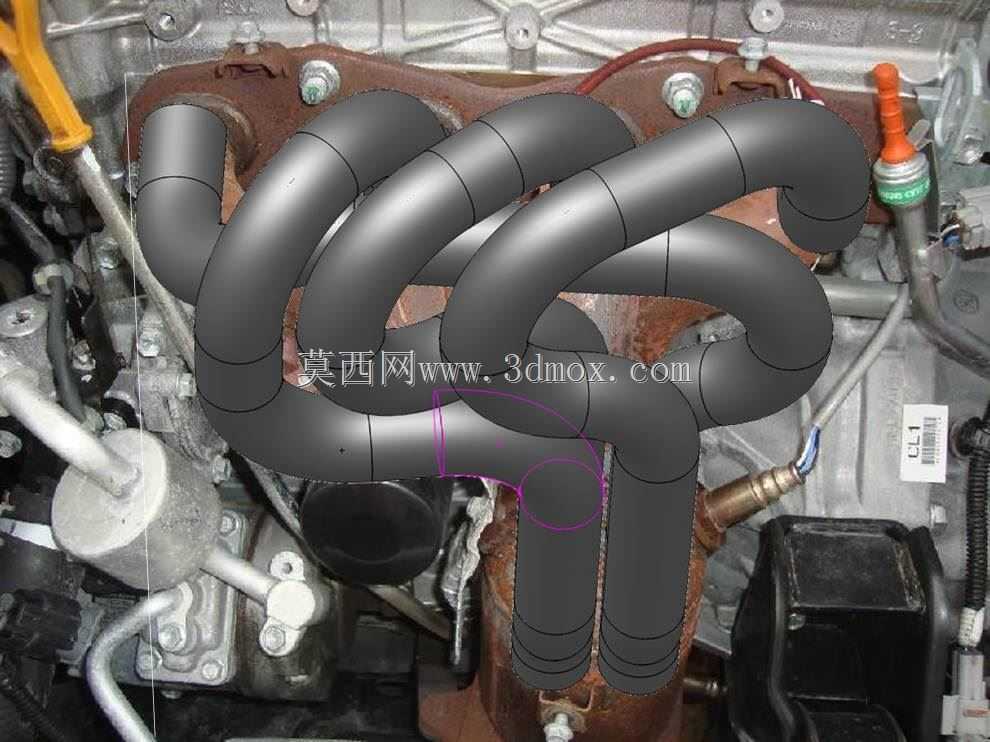

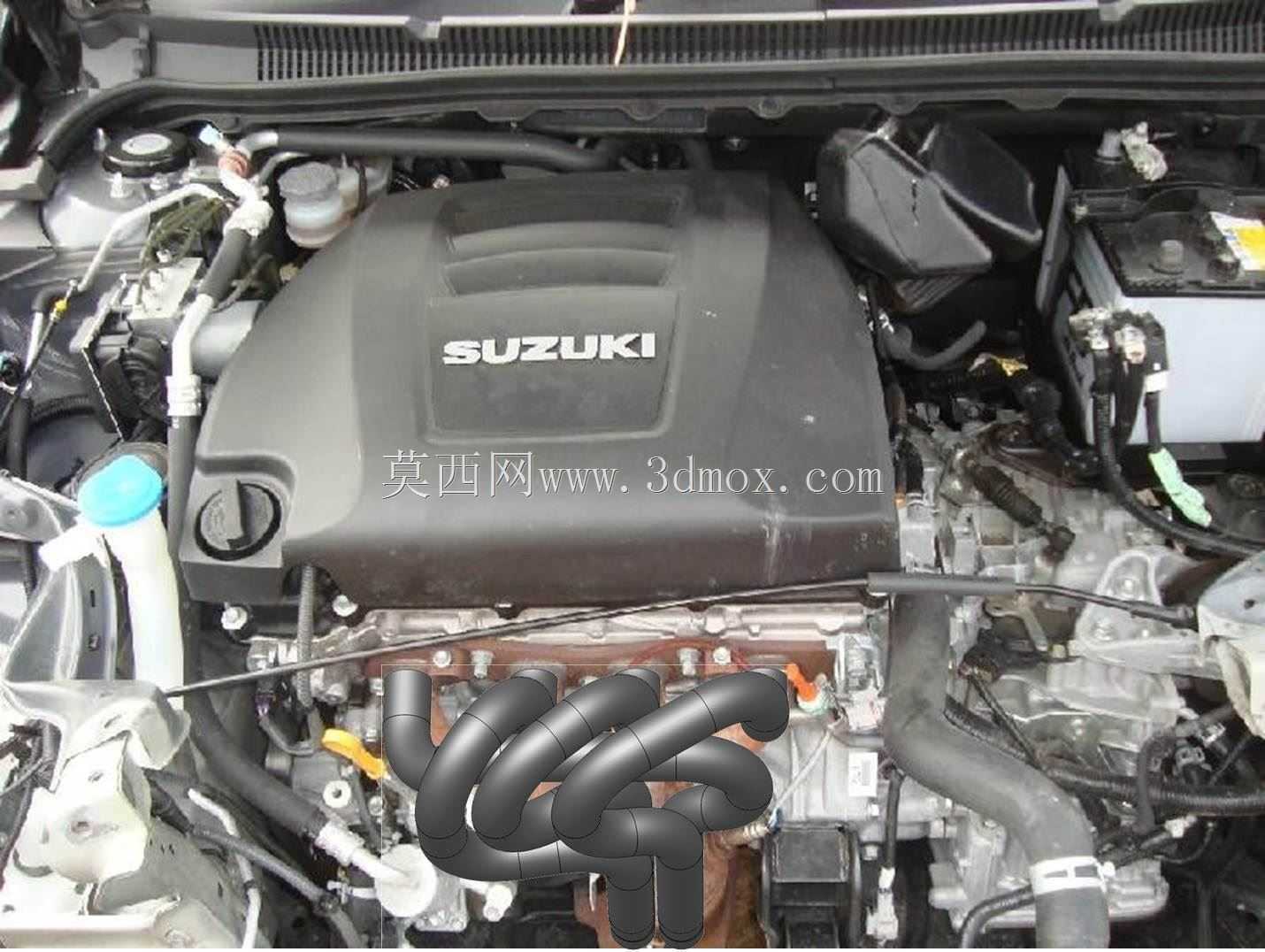

　　在实际装车验证的过程中，这类定制化的排气集管需要重点校核热态下的形变余量，因为发动机工作时排气温度可达数百摄氏度，金属管路会产生明显的热膨胀，如果设计时没有预留足够的形变空间，很容易在长期使用后出现接口开裂、固定脚断裂的问题。这款集管的管路走向特意预留了合理的弯曲形变余量，配合安装位的弹性密封垫片，能够充分吸收热胀冷缩产生的位移量，保证长期使用的结构可靠性。

　　不同于赛道专用的排气歧管采用薄壁不锈钢追求极致轻量化，这款集管的管壁厚度选择兼顾了散热效率与结构强度，既不会因为管壁过薄导致舱内温度过高，影响周边电子元件与橡胶管路的使用寿命，也不会因为管壁过厚增加不必要的簧下质量（排气系统重量对整车动力响应的影响在小排量车型上尤为明显）。每一段管路的对接处都采用满焊工艺处理，焊缝经过打磨平整，减少废气流动的阻力，同时也避免长期使用后焊缝处被高温废气腐蚀出现穿孔问题。

　　对于从事汽车动力系统改装、零部件逆向设计的工程人员来说，这类定制化排气集管的建模核心不在于复杂的曲面造型，而在于对安装边界的精准把控，所有的管路走向都必须服务于实际装车需求，不能为了视觉效果随意调整管路角度，否则很容易出现装车时干涉周边部件的问题。建模过程中需要先导入发动机缸盖、舱内周边部件的三维数模作为装配基准，在确定所有接口位置与禁入空间之后，再逐步绘制每一段管路的中心轨迹，调整弯折半径与拼接角度，最后完成管壁实体的生成与法兰结构的设计，整个过程需要反复进行装配干涉检查，确保每一个位置的间隙都满足工程安装要求，包括预留出拆装工具的操作空间，避免后期维护时出现无法拆卸固定螺栓的问题。

　　在实际应用场景中，这类适配特定改装需求的排气集管，既可以作为维修替换的配件使用，也能够为同类型发动机的改装方案提供结构参考，其经过实际装车验证的管路布局，能够帮助其他改装从业者减少设计阶段的试错成本，避免因为空间校核不到位导致的部件返工。不同于通用型改装配件的“凑合适配”，这款集管从设计之初就完全贴合目标车型的发动机舱尺寸，安装后不需要对周边部件进行切割、移位等破坏性改动，能够在不破坏原车结构的前提下完成动力系统的升级优化。
