多用途越野车防滚翻保护架构件设计

　　在越野车辆的安全结构设计中，防滚翻保护架是核心的被动安全构件，直接决定车辆在极限越野、侧翻、碰撞等极端工况下的乘员舱生存空间完整性，这套多用途越野车的防滚保护结构，正是针对非铺装路面穿越、复杂地形通行场景下的安全需求开发，适配硬派越野车型的底盘安装布局，可兼容原厂车身的安装点位，无需对原车底盘纵梁、轮拱内侧结构做破坏性改动即可完成装配。

　　从实际使用场景来看，这套结构主要服务于三类工况：一是高速穿越非铺装路面时的突发侧翻工况，此时防滚架需要承接整车侧倾后的地面冲击力，避免乘员舱发生结构性溃缩；二是越野过程中遇到滚石、陡坡坠落物的冲击，顶部框架需要具备足够的抗冲击刚度，分散外部载荷到车身纵梁的多个受力点；三是极限交叉轴、大落差地形下车身发生扭转时，防滚架可作为车身加强结构，补充白车身的扭转刚度，减少车身钣金的长期疲劳变形。

　　设计阶段首先明确了构件的受力边界：需要覆盖2kN的等效侧向冲击载荷，同时兼顾结构自重控制，避免过度增加车辆簧上质量影响越野通过性。构件主体采用圆管截面设计，在相同线密度下，圆管的各向抗弯、抗扭刚度表现优于方管，尤其在应对多方向随机冲击载荷时，不存在方管截面的应力集中棱角，能更好地分散冲击能量。结构的连接节点全部采用相贯线焊接设计，避免搭接焊带来的应力集中问题，所有弯折位置的弯曲半径都匹配管材的延伸率要求，杜绝弯折处的管壁减薄、应力集中隐患。

　　从安装边界来看，整套结构的底部固定点位全部对应底盘纵梁的原厂加强筋位置，每个固定点都设计了贴合纵梁型面的安装垫板，将单点载荷扩散到更大的钣金接触面积上，避免局部载荷过大造成纵梁撕裂；前部结构预留了水箱、转向机构的安装间隙，不会干涉转向柱的转动行程与散热系统的气流通道；侧部框架贴合车身上部的轮拱、B柱内板型面，不影响车门的正常开启与车窗升降；后部结构预留了备胎、后置油箱的安装空间，可兼容不同配置车型的选装部件布局。

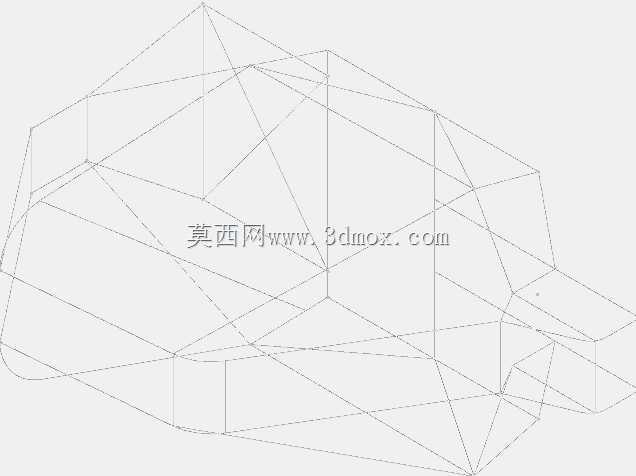

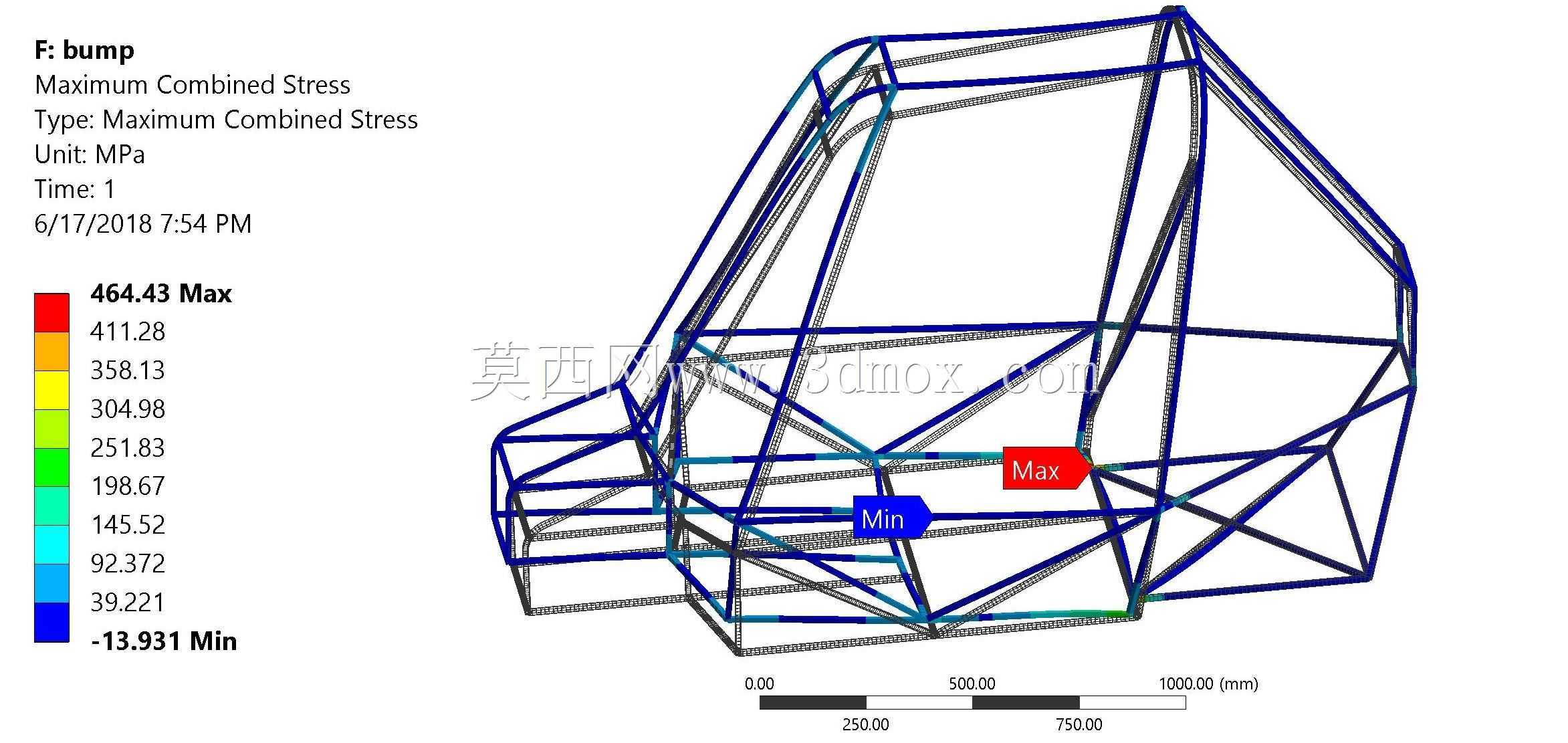

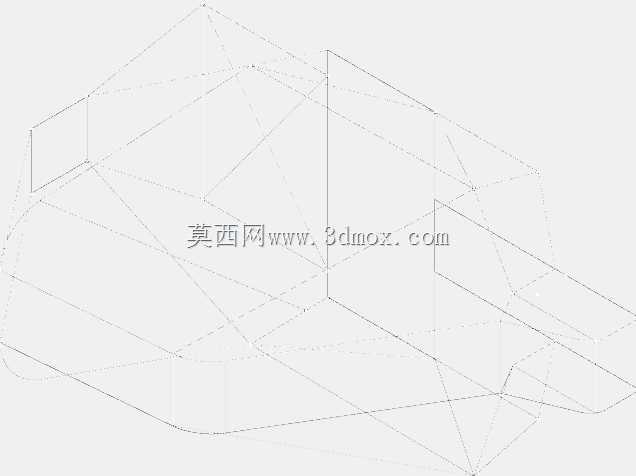

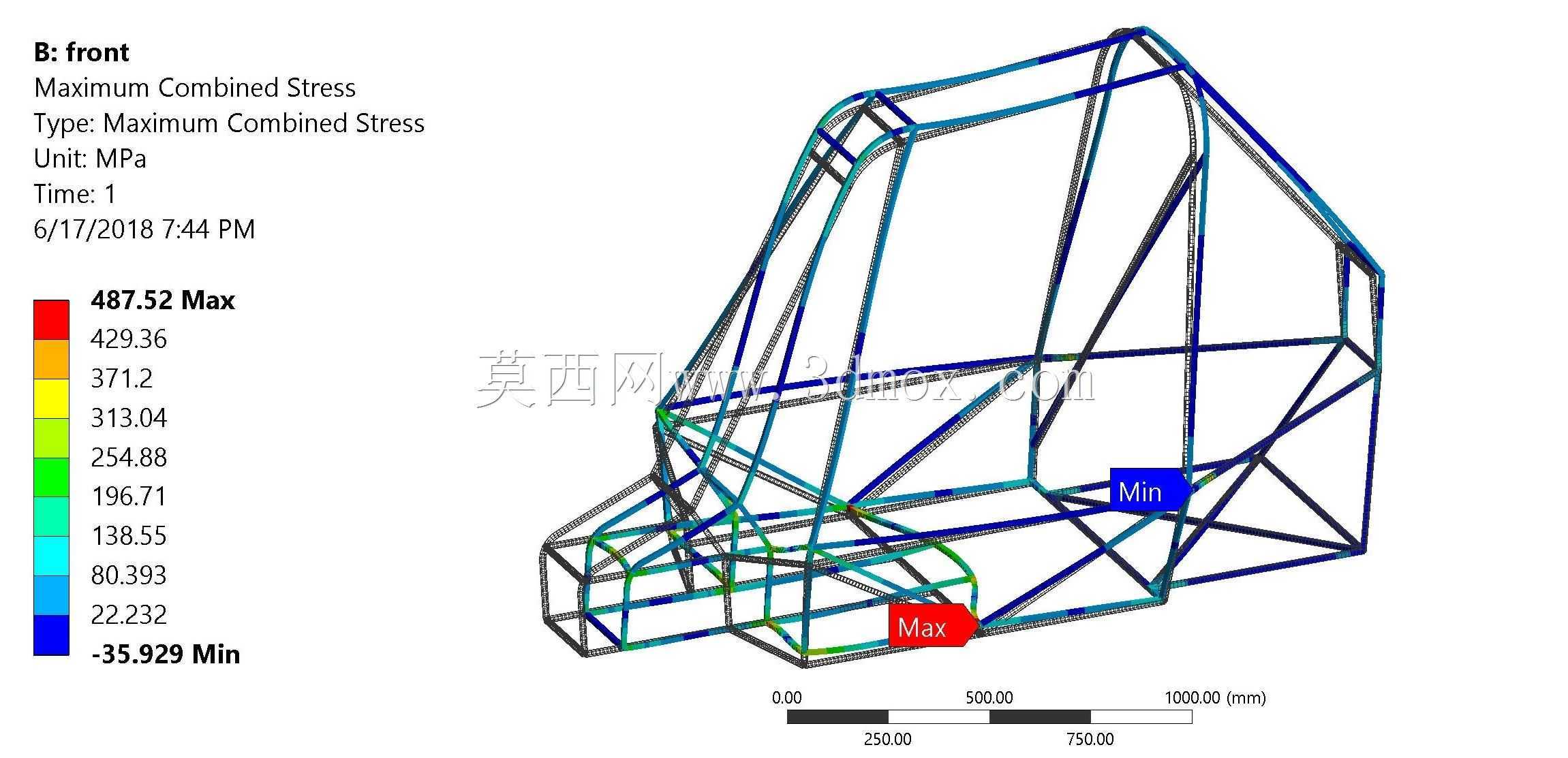

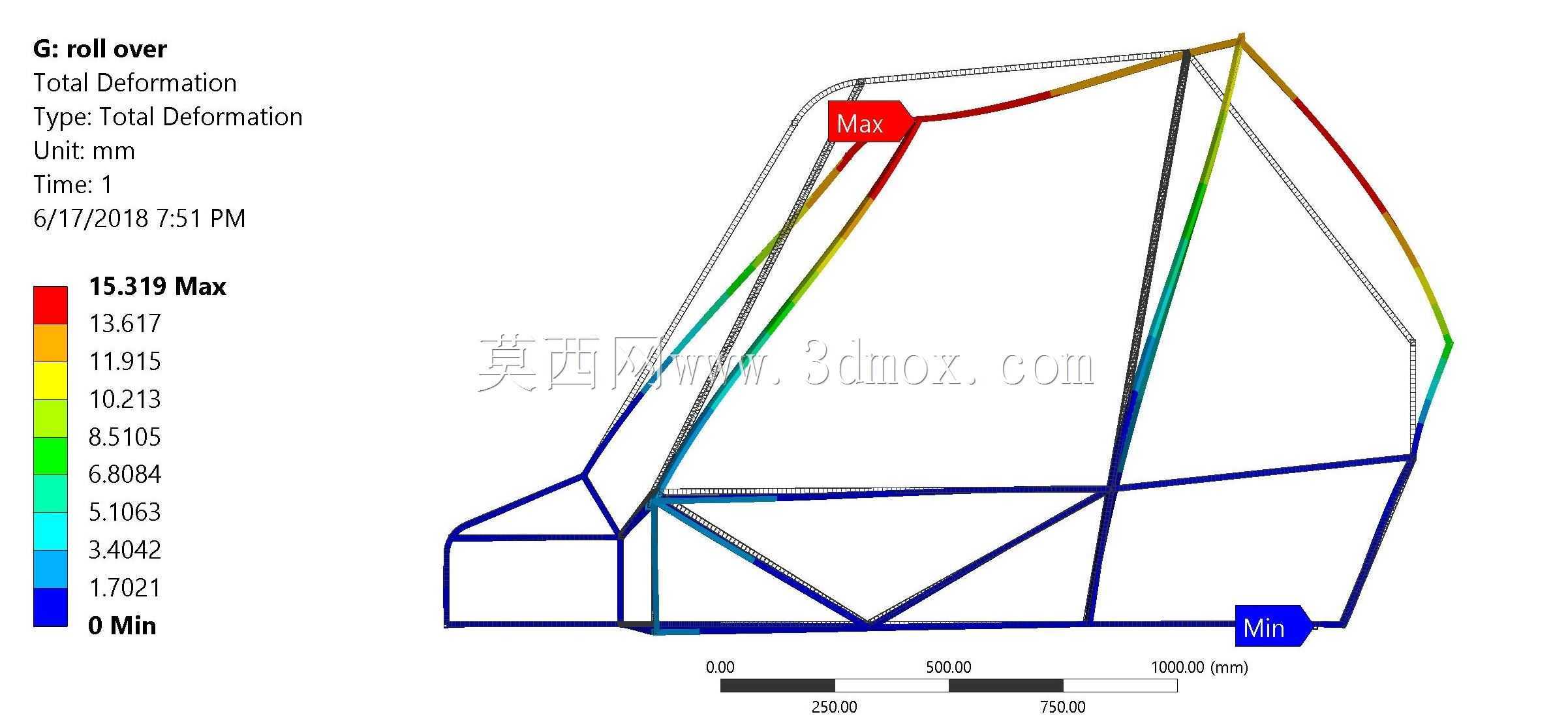

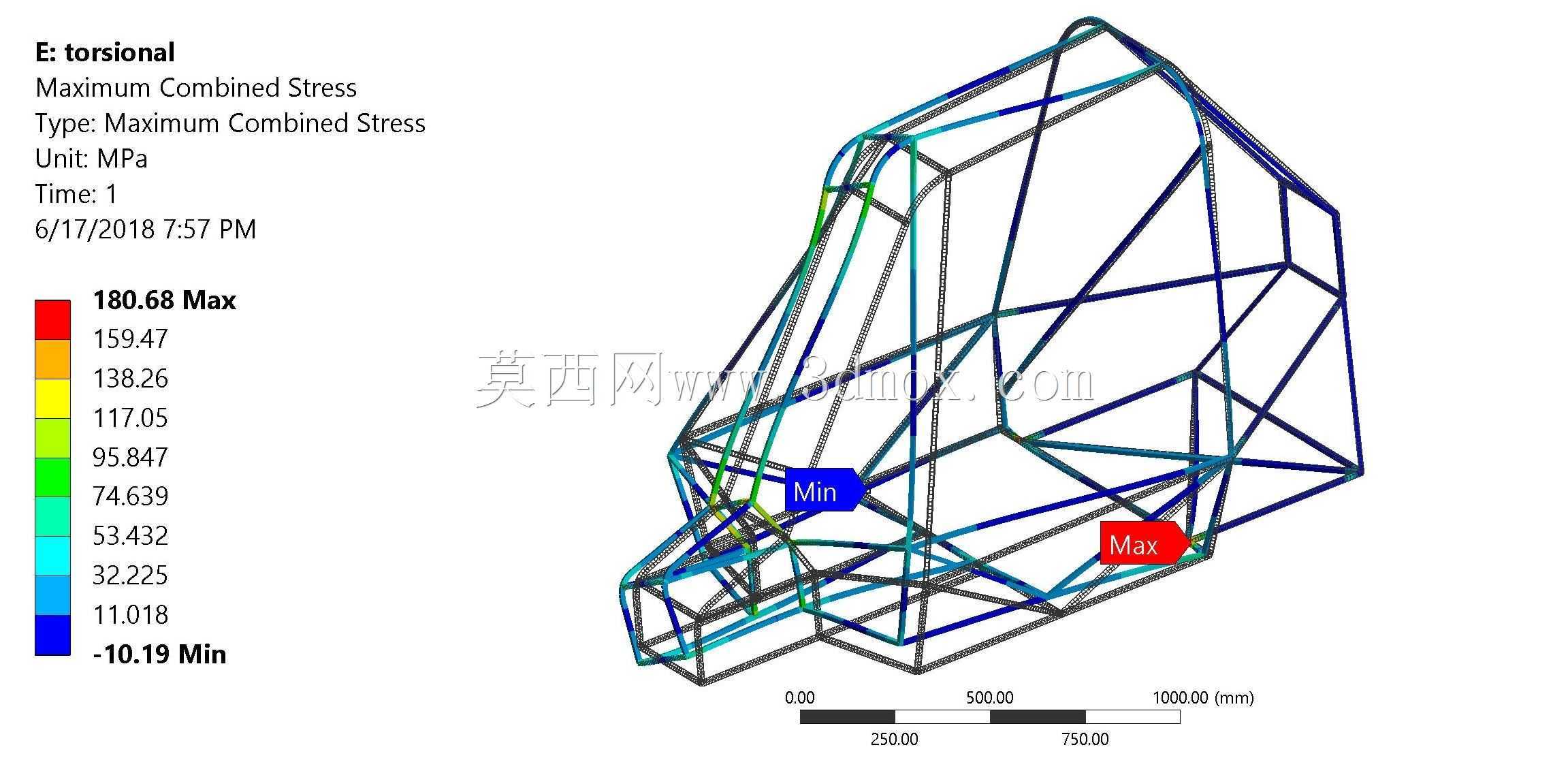

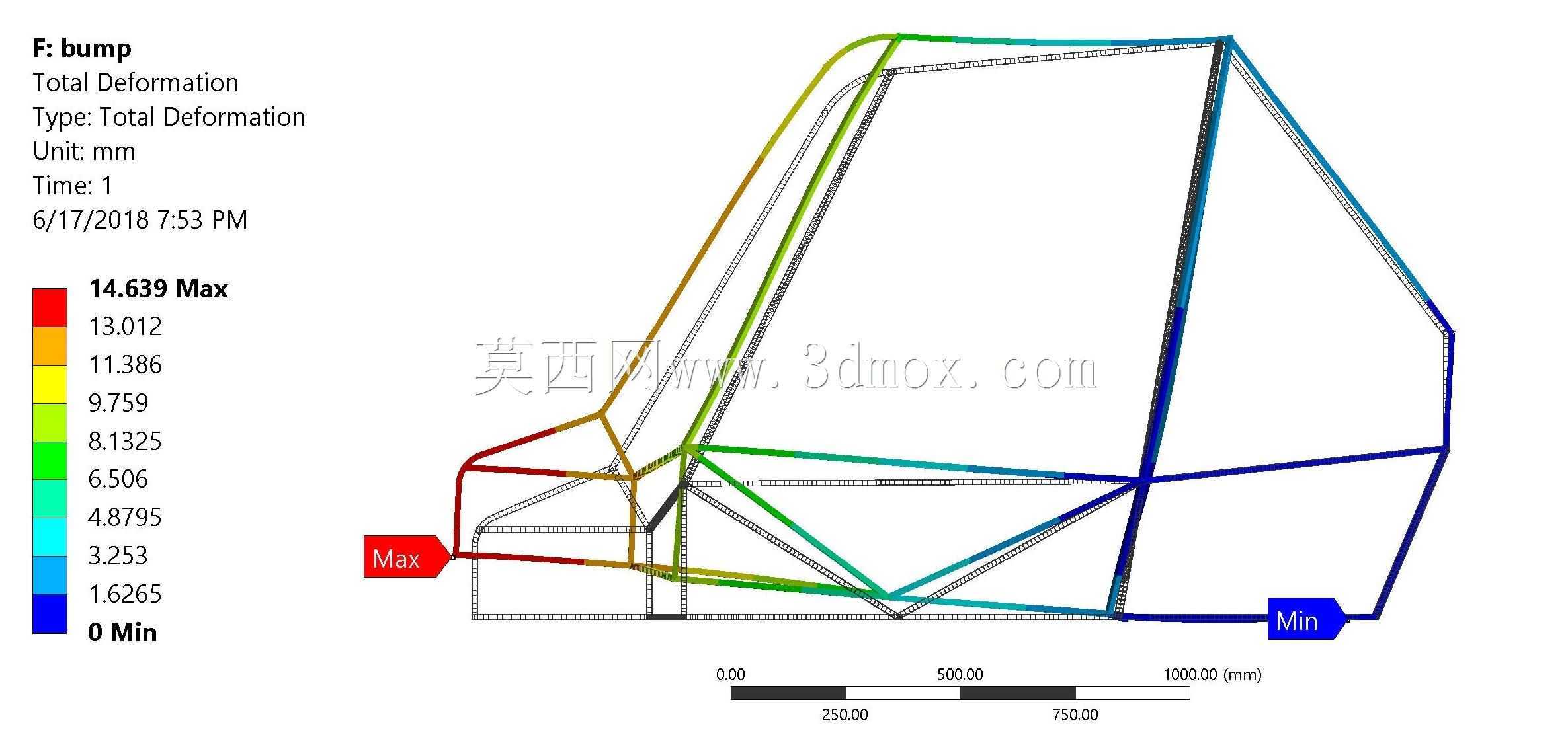

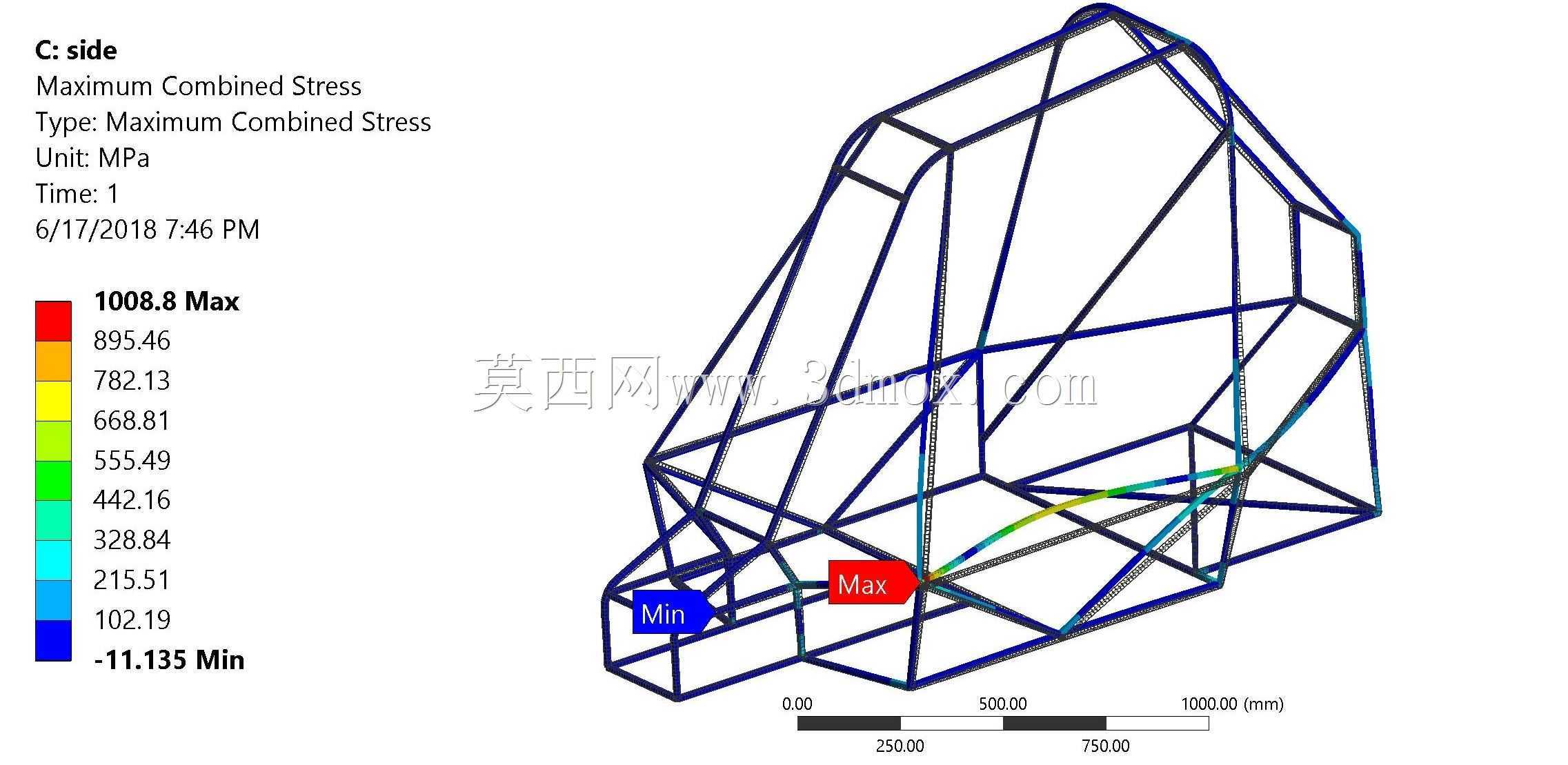

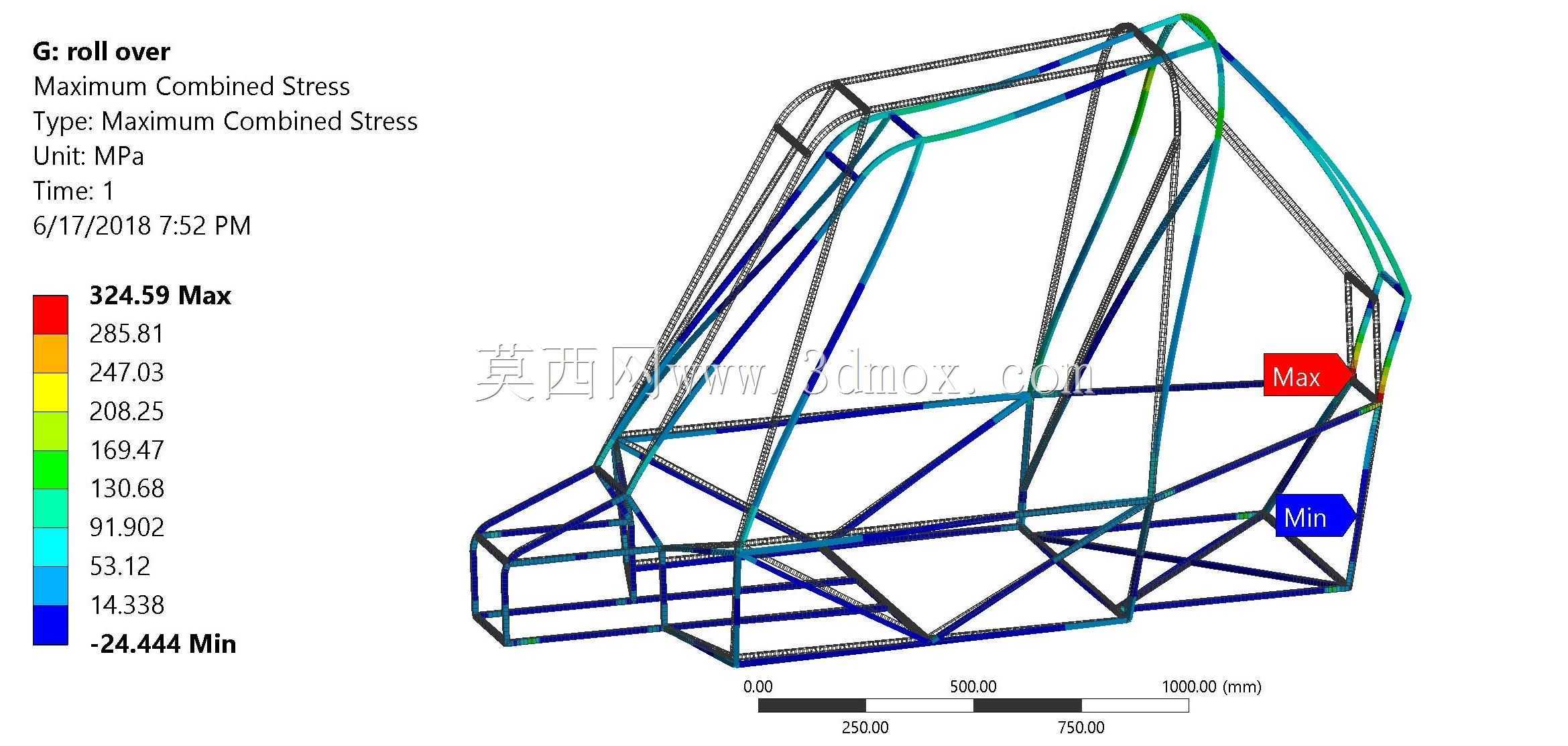

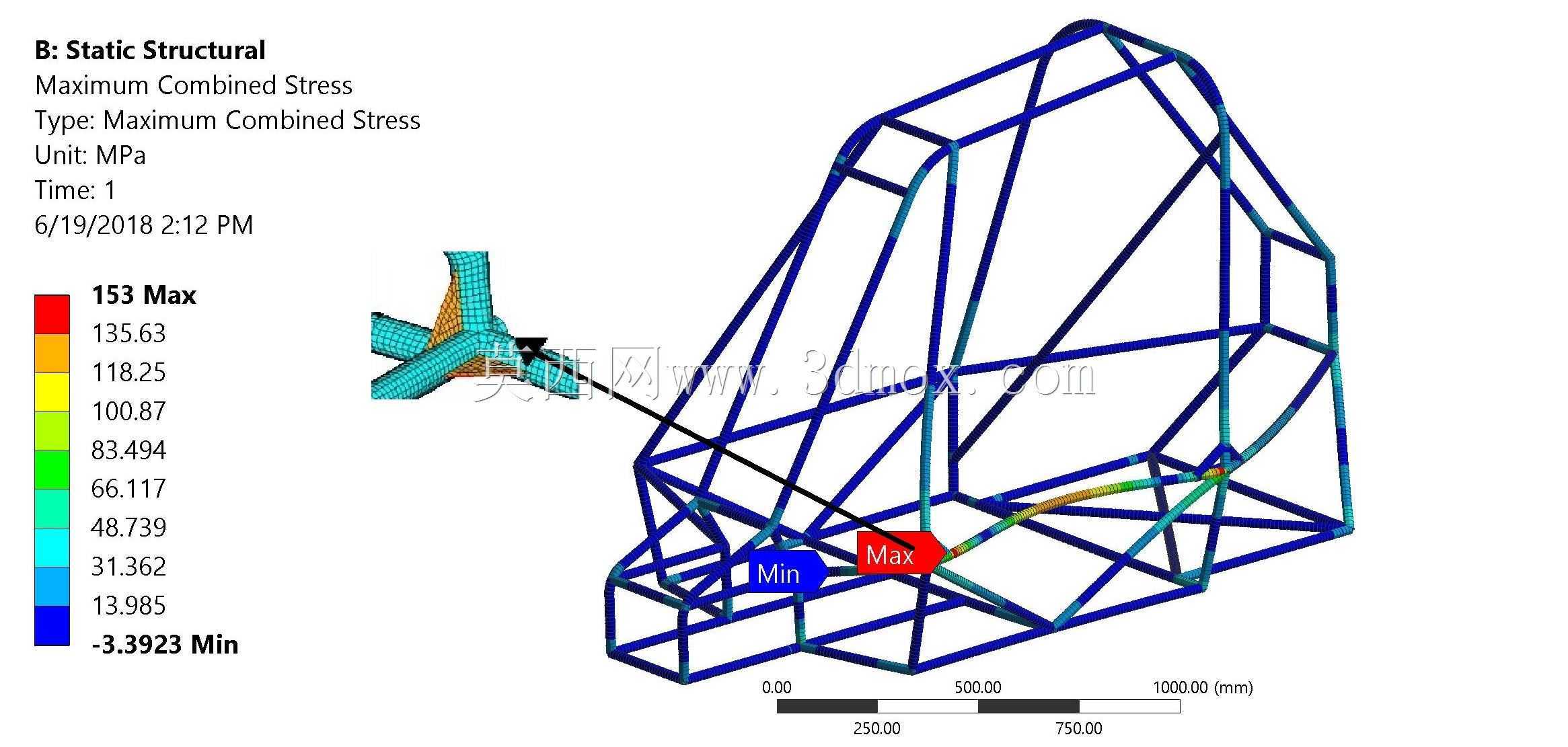

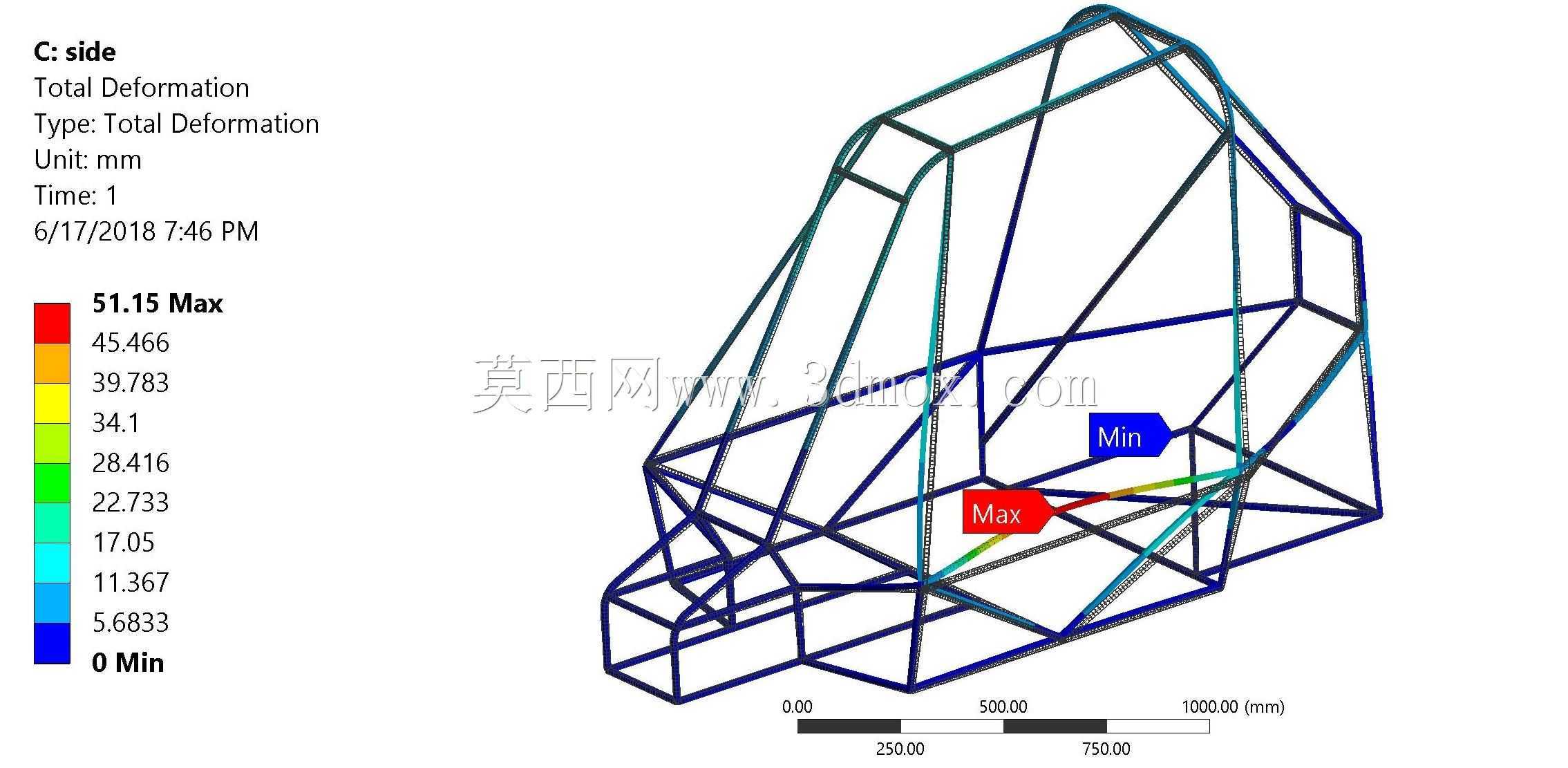

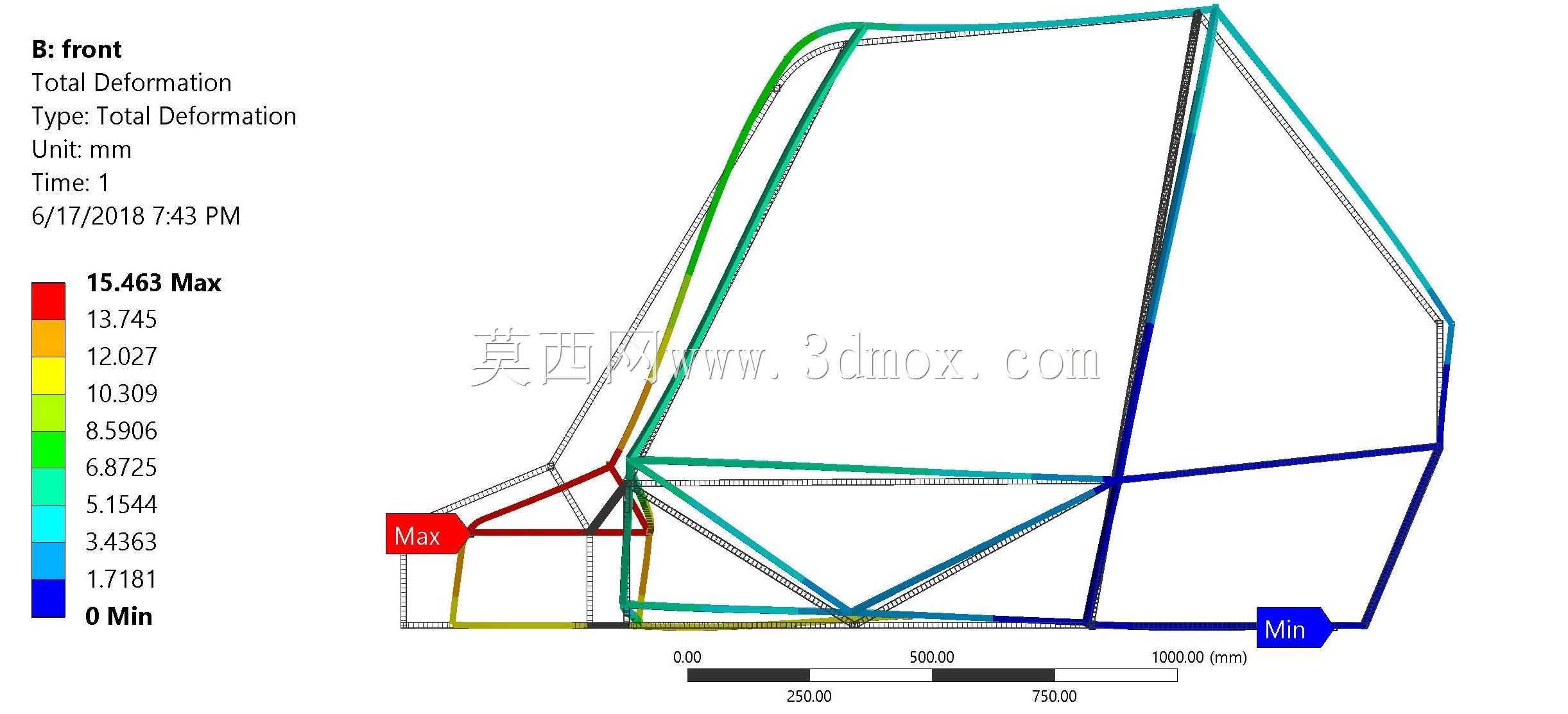

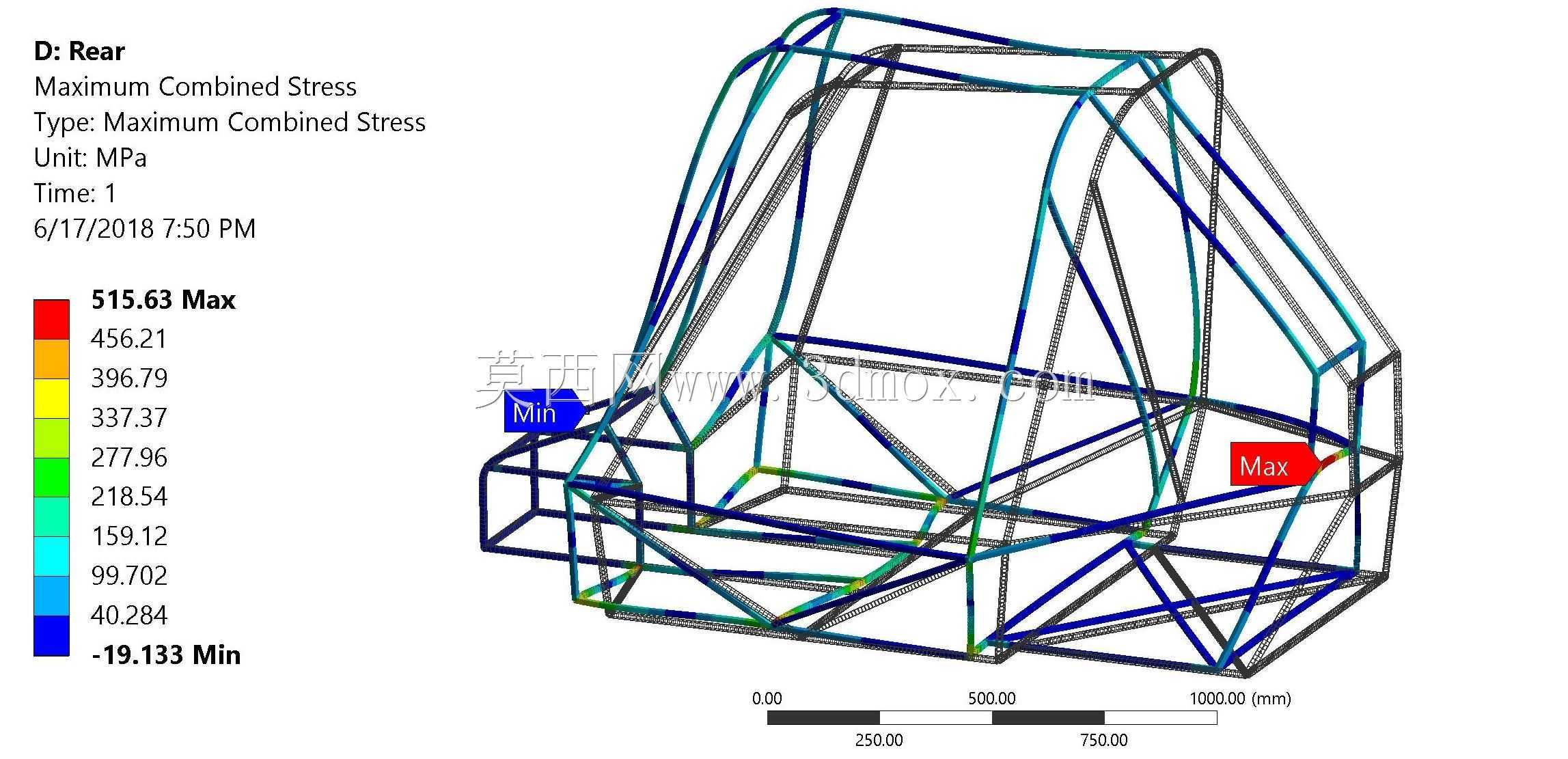

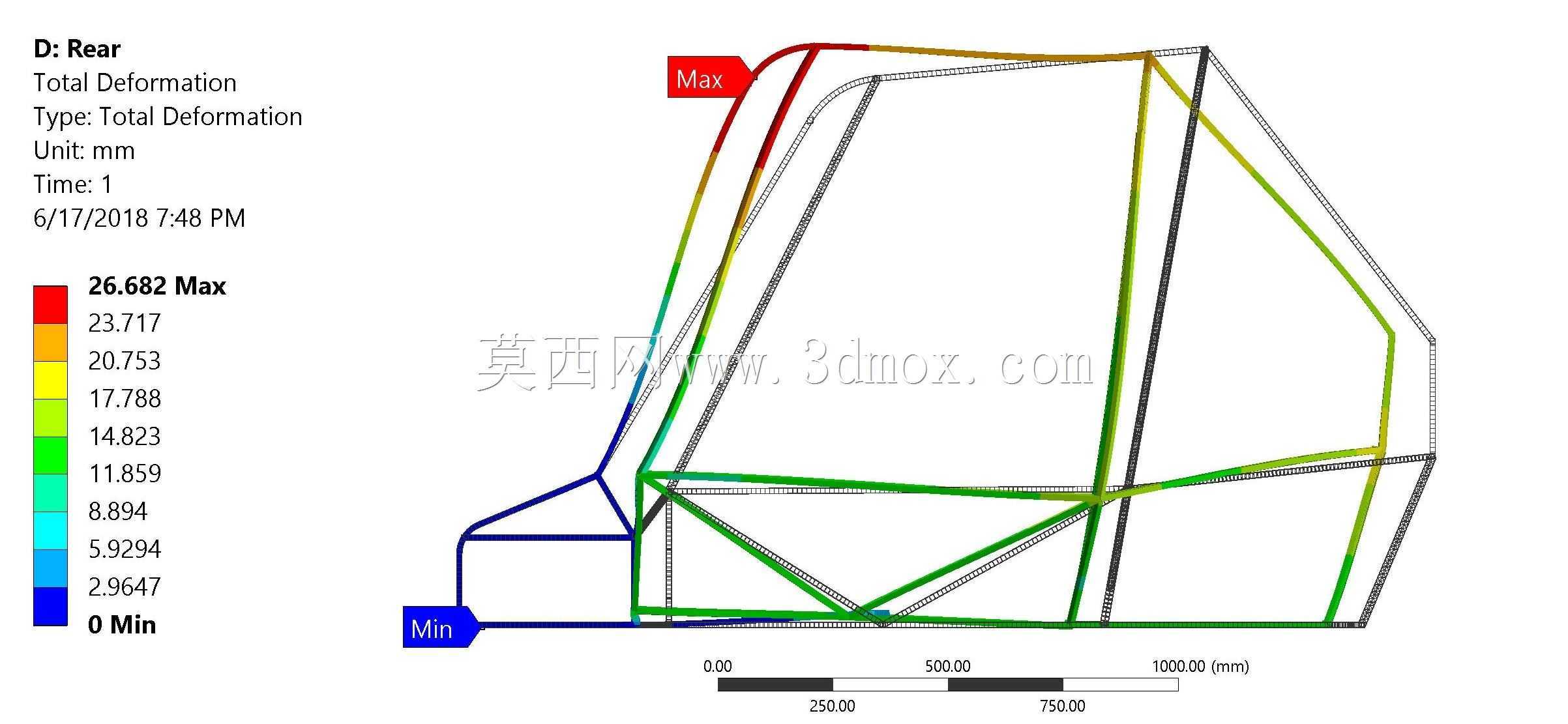

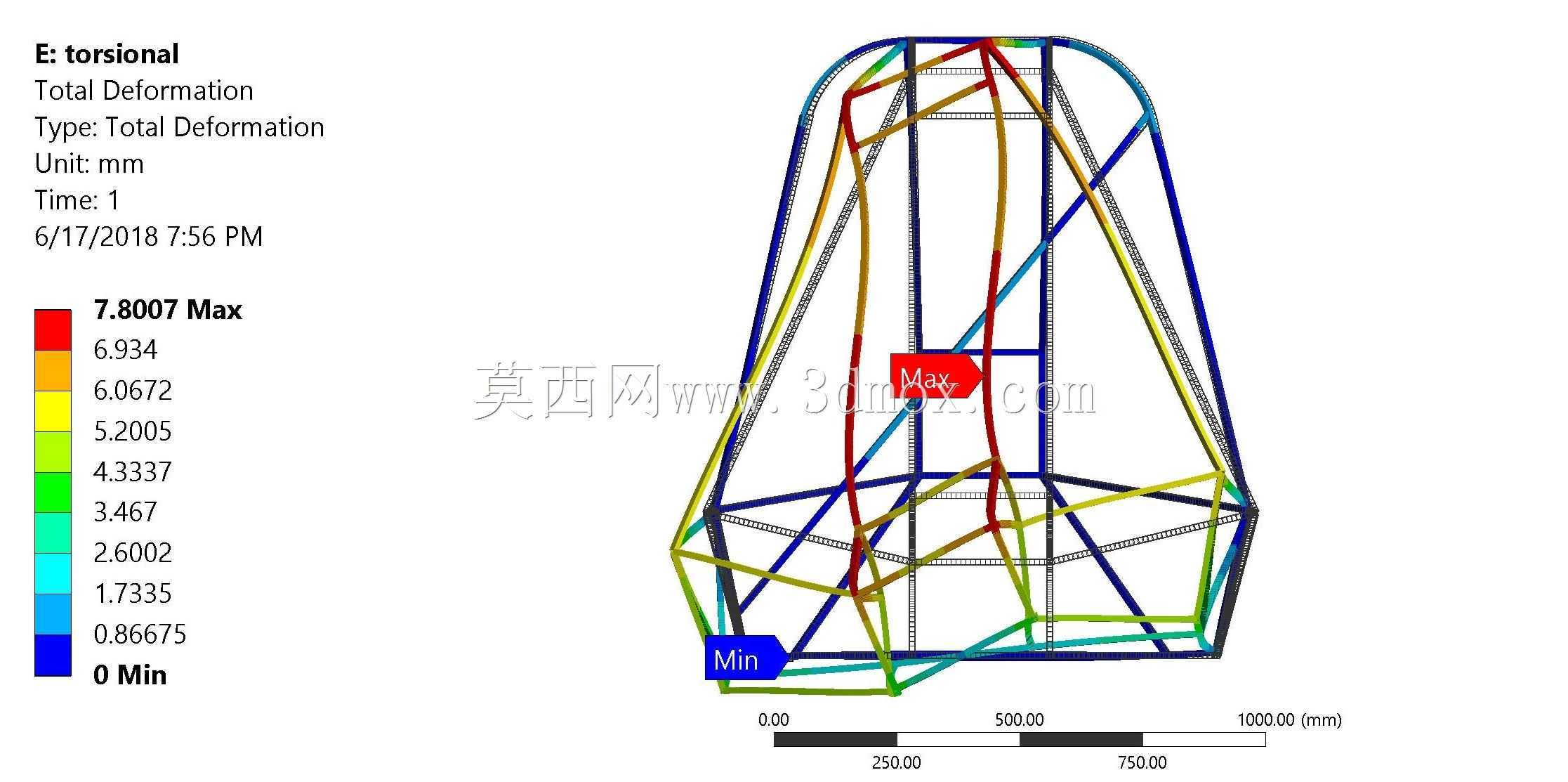

　　结构验证阶段针对不同工况做了对应的性能校核：首先是模态分析，确认结构的固有频率避开了越野路面的常见激励频率区间，避免行驶过程中产生结构共振引发的长期疲劳失效；其次是静态结构分析，分别对前部、后部、侧向、顶部的冲击载荷做了加载计算，校核高应力区域的应力水平，确保最大应力低于材料的屈服极限，预留足够的安全余量；在此基础上完成了扭转刚度、弯曲刚度的量化计算，对比不同壁厚管材的刚度-重量比，最终选定的管材规格在满足刚度要求的前提下，相比同刚度的方管结构减重超过15%，同时绘制了抗弯强度、抗扭刚度随管壁厚度的变化曲线，为后续不同配置车型的结构选型提供了参数依据。

　　实际装配层面，这套结构的所有管段都做了精准的空间定位设计，现场装配时不需要二次切割调整，所有相贯口都能实现精准贴合，降低现场焊接的施工难度，同时保证焊接质量的一致性；结构表面预留了内饰件、安全带固定点、车载设备支架的安装螺孔，可直接适配多点式安全带、车载灭火器、越野辅助设备的安装需求，不需要后期在主结构上二次钻孔破坏结构强度。针对越野场景下的泥水、盐雾腐蚀问题，结构的所有管段都设计了密闭的内腔封堵结构，避免管内进水引发的内部锈蚀，延长结构的全生命周期使用寿命。
