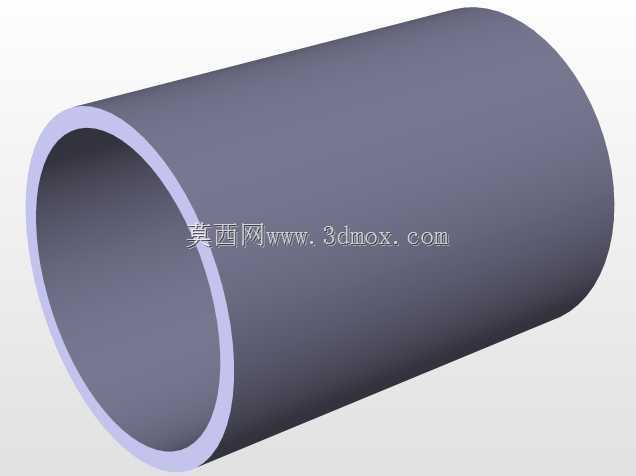

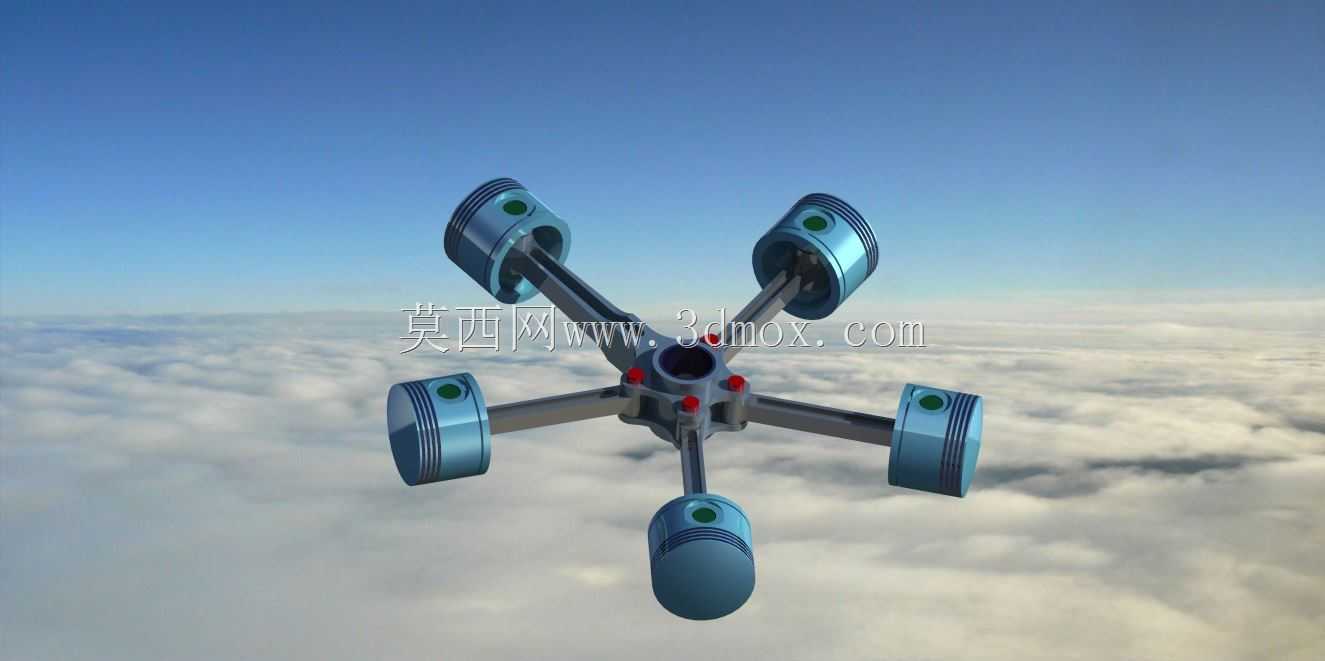

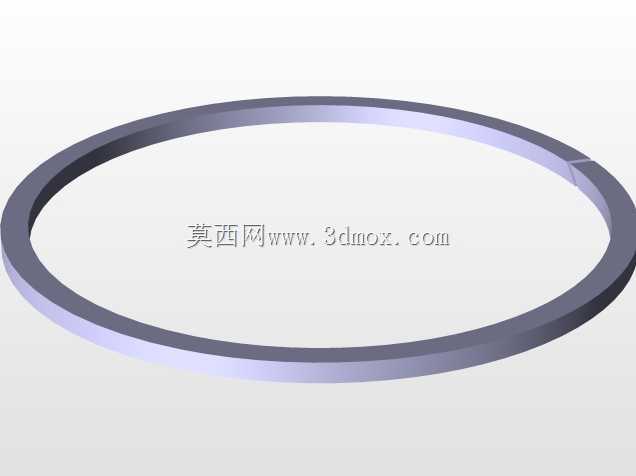

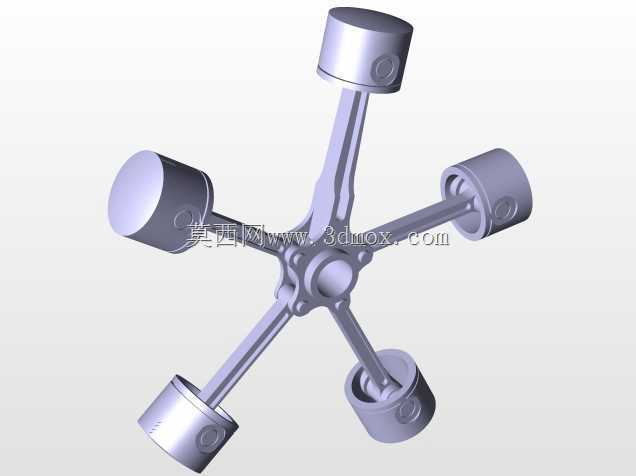

星型布局六缸径向动力装置结构

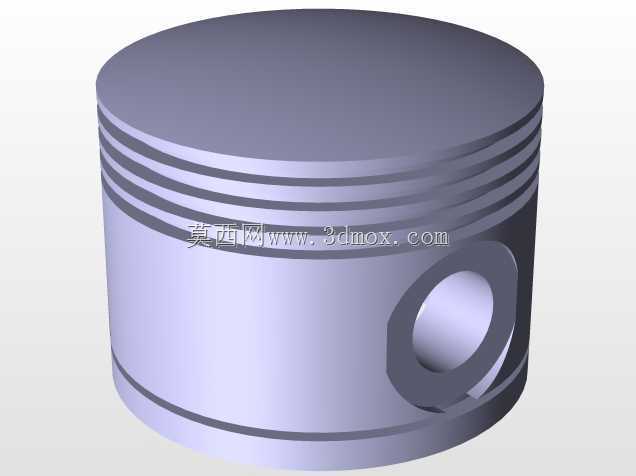

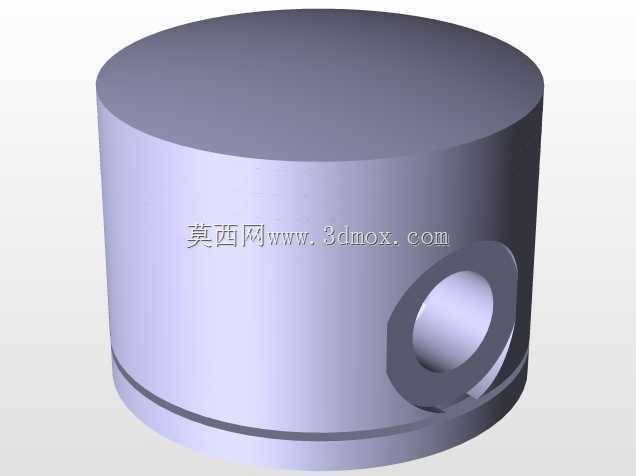

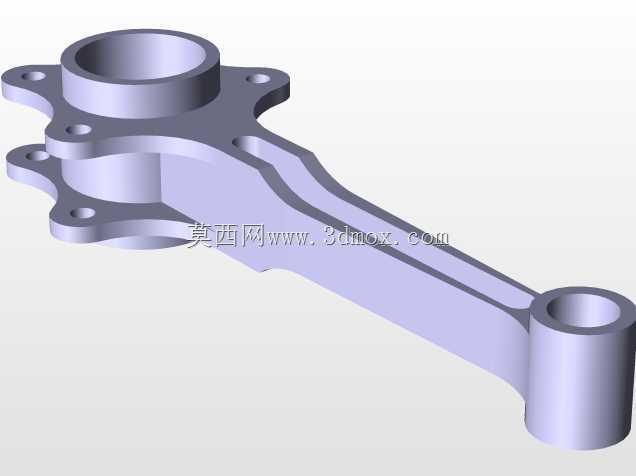

这类星型布局的六缸径向动力结构，最早在航空活塞动力领域得到大规模应用，凭借紧凑的轴向尺寸优势，适配早期螺旋桨飞机的机头安装空间，单排布置的气缸围绕中心曲轴箱呈辐射状排布，相比同排量直列动力装置，轴向长度可缩短40%以上，非常适合对迎风面积、轴向安装边界有严格限制的动力场景。除航空领域外，这类结构也被应用在小型固定动力站、农用机械、特种作业装备的动力单元上，其曲轴仅需设置单一曲拐即可带动全部活塞完成做功循环，曲轴的加工难度、整体重量都远低于多曲拐的直列、V型动力结构，整体功重比表现突出。从结构设计逻辑来看，六个气缸沿圆周方向均匀分布，相邻气缸夹角为60度，做功冲程可以均匀错开，动力输出的平顺性优于少缸数的直列机型，运转时的振动可以通过对称布置的活塞往复运动实现部分自平衡，降低了整机减振结构的设计复杂度。活塞组件通过连杆直接与中心曲轴的曲拐连接，没有多余的传动转接部件，动力传递路径短，机械损耗更低，维护时可直接对单个气缸进行拆装作业，无需拆解整机组装结构，野外作业场景下的故障排查、零件更换效率更高。设计过程中需要重点关注曲轴箱的中心承载强度，所有连杆的作用力都集中在单一曲拐位置，中心轴座的壁厚、加强筋布局需要匹配六缸交替做功的冲击载荷，同时气缸的散热鳍片布局要兼顾圆周方向的气流流通性，航空应用场景下依靠迎面气流即可实现足够的风冷散热效果，无需额外设置复杂的水冷管路，进一步降低了整机重量与故障点。安装边界上，这类结构的径向最大尺寸由气缸长度决定，中心曲轴的输入输出端采用标准花键接口，可直接匹配螺旋桨、传动箱等负载部件，安装法兰的定位止口设置在曲轴箱前端面，与负载端的对接同轴度容易保证，不需要额外设计复杂的对接调整结构。每个活塞的行程、缸径参数保持一致，连杆长度统一，备件的通用化率高，运维过程中不需要单独区分不同气缸的专用配件，降低了备件储备的成本与管理难度。
