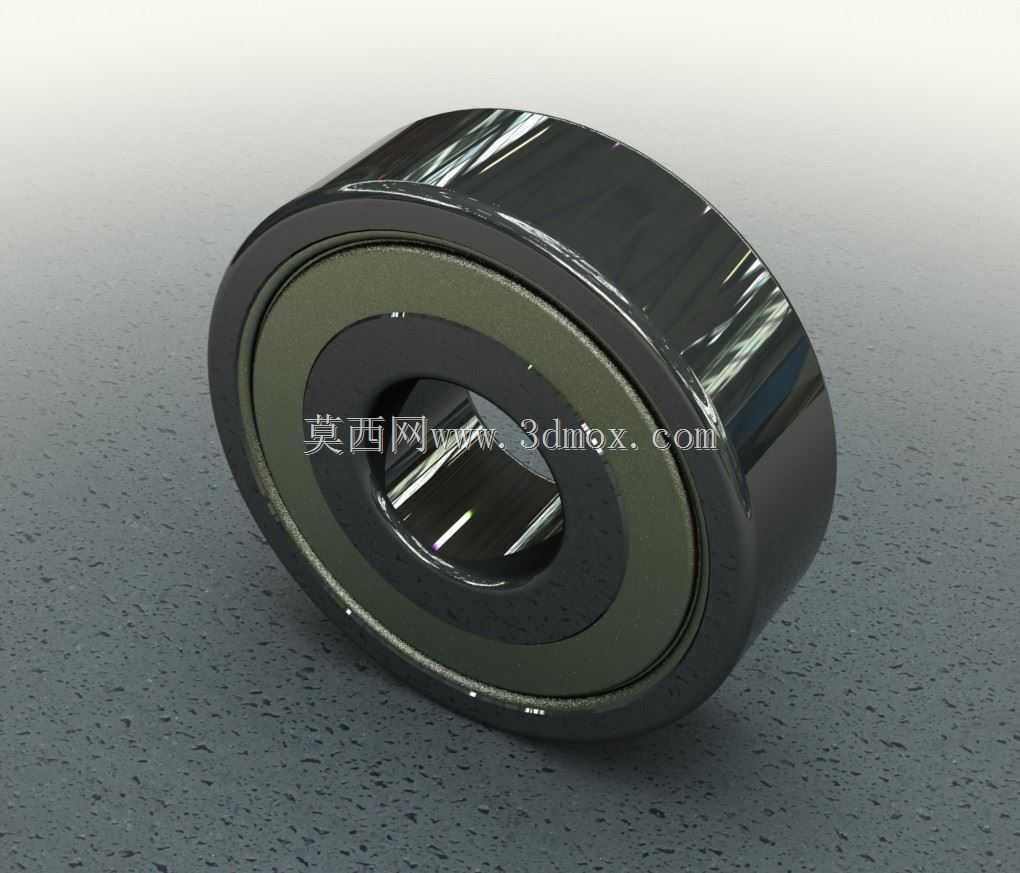

外径42mm单列深沟滚珠轴承结构设计

　　在各类旋转传动机构的设计选型中，滚珠轴承是应用覆盖范围极广的基础支承部件，从民用家电的电机输出端，到工业生产线的输送辊道、小型机床的主轴支承、精密仪器的转动关节，都能见到这类单列滚珠轴承的应用场景。这类外径42mm的单滚珠轴承，核心作用是为旋转轴提供径向支承，同时可承受一定比例的单向轴向载荷，通过滚动体的滚动摩擦替代传统滑动摩擦结构，大幅降低轴系运转过程中的摩擦阻力，减少传动过程中的功率损耗，同时将轴系的径向跳动、轴向窜动控制在设计允许的公差范围内，保证轴上安装的齿轮、带轮、叶轮等传动部件的运转同轴度。

　　从实际工程应用的角度看，这类小尺寸单列滚珠轴承常被用在中小功率的传动场景中，比如小型输送线的从动辊支承、台式钻床的进给轴支承、家用电动工具的输出端支承、自动化设备的小型摆臂关节处。在这些场景里，轴承的安装边界直接决定了配套安装座、轴端的加工尺寸要求，该轴承外径为42mm，对应的安装座孔公差通常选用H7级基孔制配合，内圈与轴的配合选用k6级过渡配合，既可以保证内圈与轴同步旋转无相对打滑，也能避免外圈在安装座内出现蠕变磨损。轴承的宽度尺寸按照标准深沟球轴承的尺寸系列匹配，安装时需要预留对应的轴向定位空间，通常采用轴用弹性挡圈配合孔用挡圈实现轴向固定，部分对同轴度要求更高的场景会采用轴肩加端盖的压紧固定方式，避免轴承在承受交变载荷时出现轴向窜动。

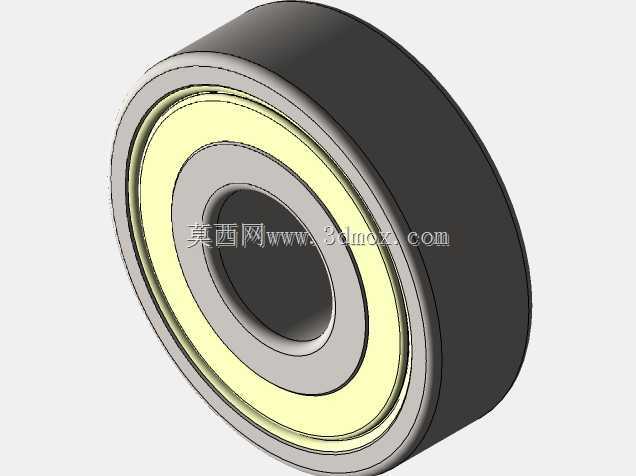

　　在三维建模的设计思路上，这类轴承的建模需要严格匹配滚动体的排布规律，单列结构下滚动体沿内圈滚道均匀圆周排布，保持架将每个滚动体均匀分隔，避免滚动体之间直接接触产生额外摩擦与磨损。建模过程中需要重点还原内圈、外圈的滚道曲率参数，滚道的圆弧半径略大于滚动体的半径，保证滚动体与滚道之间为点接触状态，既可以降低运转时的接触应力，也能预留出润滑脂的存储空间。密封结构的设计也是这类轴承建模不可忽略的部分，两侧的密封盖与内圈的密封槽形成非接触式密封间隙，既可以阻挡外部的粉尘、切削液、杂质进入轴承内部，也能防止内部填充的润滑脂泄漏，延长轴承的维护周期。

　　从功能特性上看，这类单滚珠轴承的极限转速受润滑方式影响较大，采用脂润滑时的极限转速略低于油润滑场景，在常规工况下可以满足中低速旋转的支承需求，运转过程中滚动体在滚道内做纯滚动运动，保持架随滚动体同步公转，将每个滚动体的运动轨迹约束在固定的滚道范围内，避免滚动体出现偏斜、卡滞的问题。在选型校核时，需要根据轴系的实际径向载荷、轴向载荷大小计算额定动载荷的安全系数，通常静载荷安全系数不小于1.5，动载荷安全系数根据运转工况的冲击程度调整，存在轻微冲击的场景下安全系数需要提升至2以上，避免轴承过早出现疲劳点蚀失效。

　　在实际装配环节，这类轴承的安装需要注意压装方式，严禁通过敲击外圈的方式将轴承压装到轴上，也不允许通过滚动体传递压装力，正确的装配方式是使用专用套筒顶住内圈端面，均匀施加压力将轴承压装到轴颈的指定位置，之后再将轴连同轴承一起装入安装座孔内。如果采用热装工艺，加热温度需要控制在120摄氏度以内，避免轴承的金属材料出现回火软化，导致硬度下降影响使用寿命。日常维护过程中，需要根据运转时长定期补充同型号的润滑脂，清理密封盖周边堆积的杂质，检查轴承的运转间隙，当出现异常噪音、振动增大、温升过高的情况时，需要及时检查轴承滚道与滚动体的磨损情况，判断是否需要更换。

　　对于三维建模从业者而言，搭建这类轴承模型时除了还原外形尺寸，还需要注意各零件之间的装配约束关系，内圈与轴的同轴度约束、外圈与安装座的同轴度约束、滚动体与内外滚道的相切约束都需要准确设置，在做运动仿真时可以真实模拟轴承运转时滚动体的公转与自转状态，为后续的轴系有限元分析、干涉检查提供准确的模型基础。在设备选型阶段，准确的轴承三维模型可以帮助设计人员快速完成安装座的结构设计，校核轴系的轴向、径向安装空间，避免后续加工装配时出现尺寸干涉问题，缩短整机的设计迭代周期。
