57系列两相混合式步进电机结构模型

　　这款NEMA23规格的步进电机，也就是行业内常说的57系列步进电机，是自动化设备里应用覆盖率极高的开环执行元件，在做结构设计选型的时候，这类电机的安装边界、轴伸尺寸是布局阶段就要卡死的硬参数，很多新手工程师做装配的时候容易忽略电机本体的出线侧空间、安装法兰的沉孔深度，最后导致装配干涉、线缆弯折半径不够的问题，这个三维模型把这些容易遗漏的细节都做了还原，能直接用来做设备的总装干涉检查。从实际应用场景来说，这类电机常用在小型数控雕刻机的XYZ轴进给、桌面级机械臂的关节驱动、3D打印机的挤出与运动轴传动、自动化点胶设备的位移平台驱动、小型传送带的动力输送，还有各类非标自动化设备里需要精准定长送料、工位切换的环节，

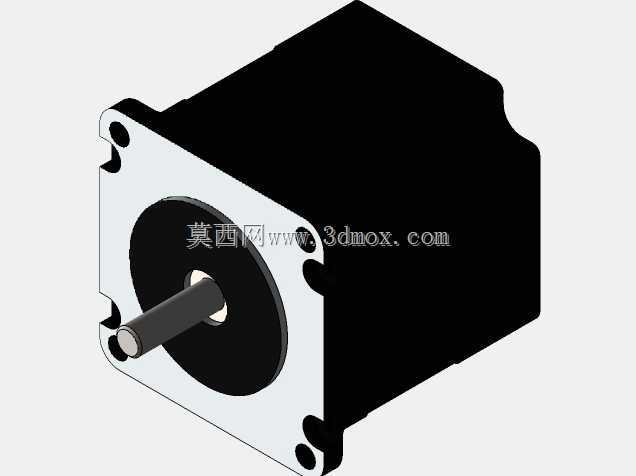

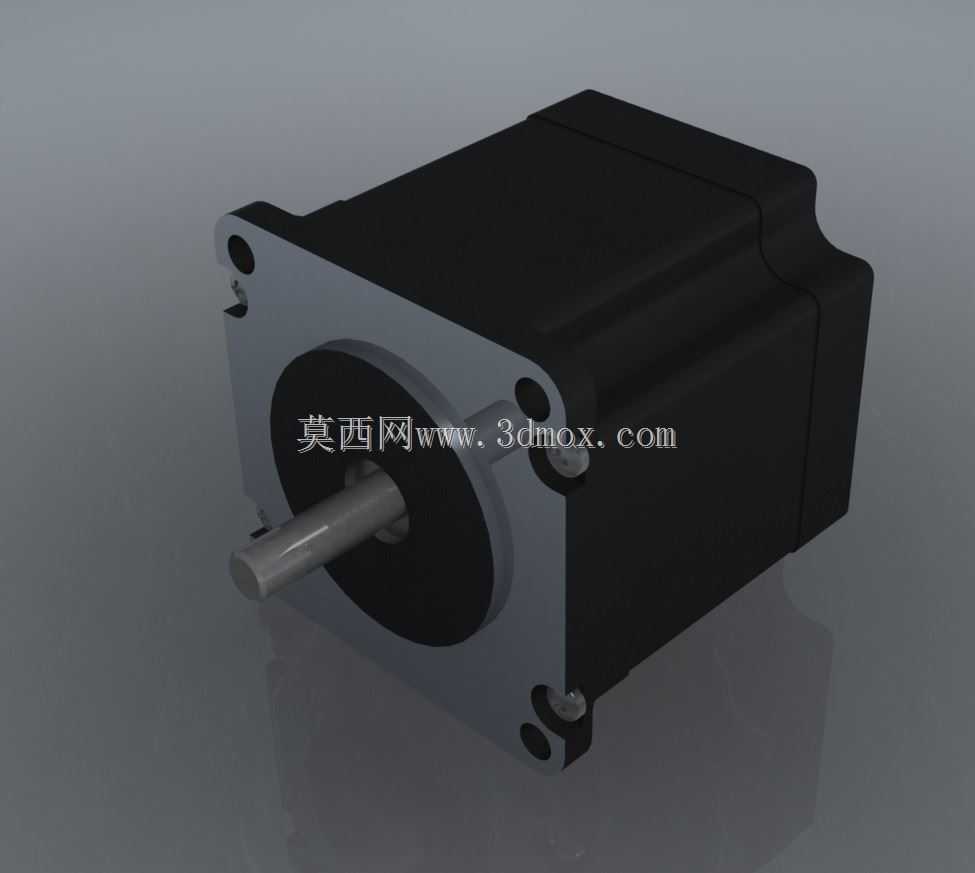

　　它不需要额外的编码器反馈就能做到固定步距角的位移输出，搭配对应的细分驱动器就能实现不同精度等级的位置控制，成本比伺服电机低很多，对于负载不大、速度要求不高、定位精度在0.1mm级别的场景来说性价比极高。从结构设计来看，这个模型还原了57步进电机的典型构造：前端是方形安装法兰，法兰上的四个安装孔位完全符合NEMA23的安装标准，孔距、安装孔的沉头尺寸都和实物一致，轴伸采用1/4英寸的直径规格，轴上做了对应的D型切边，方便安装同步轮、联轴器的时候锁紧防打滑，不会出现轴孔配合空转的问题；机身长度对应54.6mm的规格，这个长度的电机输出扭矩属于57系列里的中等水平，足够带动10kg以内的直线负载做常规速度的运动，

　　机身外壳采用拉铝型材的结构，表面的散热筋结构也做了还原，实际运行的时候电机的温升会通过铝壳向外散出，设计设备的时候如果是封闭安装腔，要注意在电机对应位置预留散热空间，避免长时间运行过热丢步。后端的端盖结构、出线位置的细节也都有体现，做布线设计的时候可以直接参考这个模型的出线方向预留线缆槽位置，不用再反复核对样本尺寸。很多工程师做选型的时候只会关注电机的静扭矩参数，忽略了电机的转动惯量和负载的匹配，这款54.6mm长度的57步进电机，转子惯量适合搭配导程5mm或者10mm的滚珠丝杠、2GT或者MXL型的同步带传动，如果搭配的负载惯量过大，很容易出现高速时丢步、启动过冲的问题，在做三维装配的时候，可以直接把这个模型导入装配体，

　　搭配对应的联轴器、丝杠支座、同步轮模型做整体的运动仿真，提前验算传动链的布局是否合理，安装的时候电机法兰和设备安装板的配合面要保证平面度，不要出现翘边安装的情况，不然会导致电机轴和传动部件不同心，运行的时候出现异响、轴承过早磨损的问题。另外这个模型的外形细节还原度很高，包括端盖上的固定螺丝位置、轴伸的伸出长度、法兰面的定位凸台尺寸都和实物一致，做设备外壳开孔的时候可以直接参考模型的凸台尺寸做配合孔，不用反复打样调整，对于做非标设备快速方案设计的工程师来说，这类准确的标准件模型能大幅缩短方案布局的时间，不用自己从零开始绘制电机模型，只需要根据选型的电机机身长度调整对应规格，就能直接放到总装里做布局检查，提前规避安装空间不足、干涉的问题。在实际的设备调试环节，这类步进电机的安装要注意轴伸不要承受过大的径向力，所以用同步带传动的时候要调整好皮带张紧力，不要把皮带拉得过紧，不然会导致电机前轴承负载过大，缩短使用寿命；用联轴器连接丝杠的时候，要做好同心度校正，避免偏心带来的振动和噪音。这个模型把电机的各个结构细节都做了写实还原，没有做多余的简化，不管是用来做方案展示、装配干涉检查，还是用来做设备的运动仿真，都能满足结构设计阶段的使用需求，不需要额外再补充绘制细节特征。
