立方星光路滤波组件结构设计方案

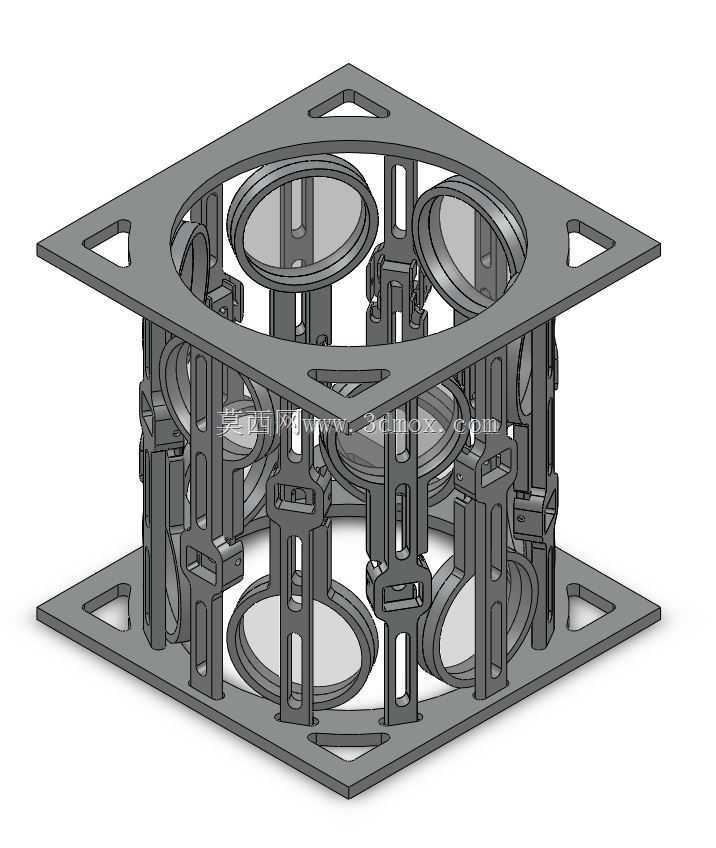

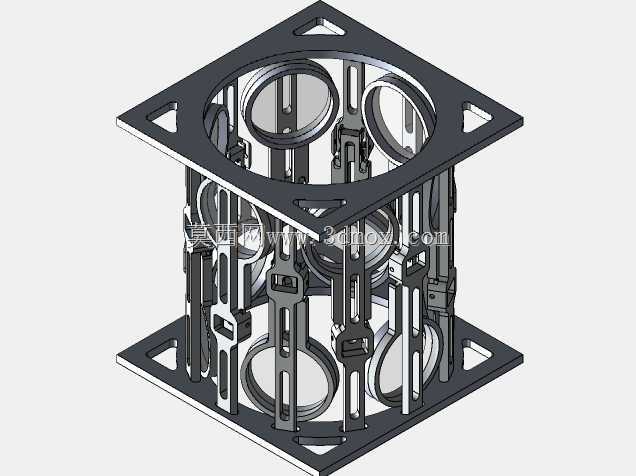

　　立方星作为当前微纳卫星领域应用占比最高的航天器品类，受限于1U至12U不等的标准单元尺寸约束，星载光学载荷的光路集成一直是结构设计的核心难点，这套滤波组件正是针对立方星光学传感器前置光路的集成需求开发，核心作用是在传感器入光路径上完成多规格滤波元件的切换与固定，满足不同观测任务下的光谱筛选需求。整套组件采用框架式镂空结构设计，主体支撑骨架完全适配标准立方星的单元安装边界，上下两端的方形安装法兰预留了对应标准规格的安装孔位，可直接嵌入立方星的载荷舱段，无需额外设计转接结构，安装法兰上的镂空槽位一方面用于降低整体结构重量，适配航天发射的严格重量约束，另一方面可作为装配过程中的定位基准，配合工装快速完成组件与星体结构的同轴度校准。

　　组件的核心驱动环节采用形状记忆合金作为动力源，相比传统的电机驱动方案，形状记忆合金驱动结构无需配套减速机构与位置反馈传感器，整体结构件数量减少六成以上，同时不存在电机运转的电磁干扰问题，不会对星上的通讯、传感单元造成电磁兼容层面的影响，完全适配立方星的紧凑安装空间与低电磁干扰要求。框架内部预留了多组滤波元件的安装位，可根据任务需求搭载不同通光波段的光学滤片，驱动机构动作时可带动对应滤片切入或切出光路，实现不同观测模式下的光路切换，滤片安装位采用侧向压片固定结构，装配时可从框架侧面完成滤片的更换与调试，无需拆解整个支撑框架，大幅提升了地面测试阶段的元件更换效率。结构设计过程中充分考虑了航天发射阶段的力学环境要求，

　　框架的支撑筋条采用等强度布局，在镂空减重的前提下保证整体结构的刚度，避免发射过程中的振动冲击导致滤片移位或结构变形，所有棱边均做了倒角处理，防止装配过程中产生多余物，影响光学元件的表面质量。整套组件的通光孔径完全匹配常规星载光学传感器的入光口径，光路通道无多余遮挡结构，可最大限度降低光能量损失，框架上的镂空结构同时兼顾了散热需求，星载设备工作过程中产生的热量可通过镂空结构快速散出，避免局部温度过高导致滤片面形变化，影响成像质量。在安装边界设计上，组件的整体外轮廓严格遵循立方星的标准单元尺寸公差要求，上下法兰的安装孔位与星体内的标准安装螺柱完全对应，装配时可直接完成对接，组件与传感器端面的配合面预留了密封槽位，可根据需求加装遮光垫片，

　　避免杂散光从装配缝隙进入光路，影响观测数据的准确性。驱动机构的触发逻辑完全适配立方星的星载控制流程，形状记忆合金的驱动行程经过精确计算，可保证滤片切换到位后定位精度满足光学系统的同轴度要求，不会出现滤片偏移导致的通光口径遮挡问题，同时驱动机构设置了机械限位结构，避免动作行程过大导致滤片与框架结构发生碰撞。
