NEMA23步进电机专用散热夹片结构设计

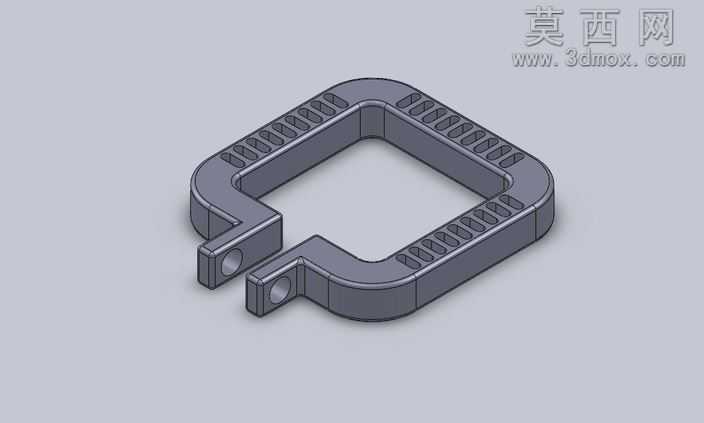

本作品为适配NEMA23规格步进电机的夹装式散热片三维设计，整体建模过程围绕散热效率提升与安装便捷性两大核心目标展开。建模阶段首先基于NEMA23标准电机的外形安装尺寸确定基准框架，采用闭合式带圆角的方框主体结构，在框体的三条非开口侧边均匀排布平行散热鳍片，鳍片采用等间距开槽设计，既保证与空气的接触换热面积最大化，又避免鳍片过密导致的风阻过大、积尘难清理问题。主体结构采用开口式夹装设计，开口端延伸出两个带同轴安装孔的固定耳，安装孔适配5/16-18规格的锁紧螺栓，无需对原有电机进行打孔改装，即可通过螺栓锁紧力将散热片紧密贴合在电机外壳表面，保证热传导路径的低阻特性。材质设定上选用6061铝合金作为加工基材，渲染阶段还原铝合金哑光氧化后的深灰金属质感，对散热鳍片的边缘做微小倒角处理，既避免加工后的锐边划伤风险，也在渲染时呈现更自然的光影过渡效果。设计思路上针对数控机床用步进电机长时间运行温升过高的痛点，通过仿真验证该结构可将电机运行时的操作温度降低10%左右，有效延缓电机内部永磁体的高温退磁速率，大幅延长电机使用寿命。建模时对散热片的壁厚做均匀化处理，整体壁厚控制在适配4mm直径立铣刀加工的范围，鳍片开槽深度与宽度适配0.125英寸立铣刀5/8英寸切削深度的常规加工参数，无需特殊定制刀具即可完成整块铝坯的铣削加工，降低单件加工成本。结构细节上对固定耳的安装孔做沉头设计，保证螺栓锁紧后头部不突出于散热片表面，避免与周边安装部件产生干涉；框体内壁与电机外壳的配合面预留0.1mm的公差间隙，既方便安装时的对位操作，也可填充薄层导热硅脂填补微观间隙，进一步提升热传导效率。整体模型的结构过渡均做圆角处理，避免应力集中导致的夹装断裂问题，渲染时采用柔和的工业灰背景，突出散热片的结构轮廓与鳍片排布细节，清晰展示夹装结构的安装逻辑与散热区域的布局特点。
