机加工用车刀角度铣削装夹工装

　　在常规机加工车间的刀具修磨环节，传统手工研磨车刀几何角度的操作，高度依赖操作工的经验手感，不仅单件修磨耗时久，角度一致性差，还容易在研磨硬质合金刀片时产生粉尘飞溅，长期操作会对作业人员的职业健康造成影响，这款铣削装夹工装正是针对这一现场痛点开发的辅助加工器具。

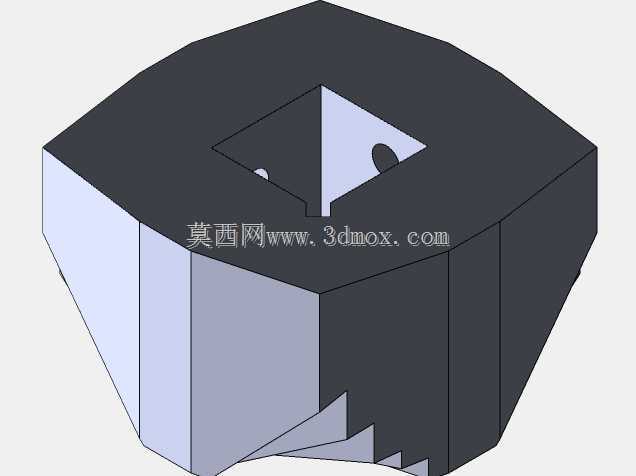

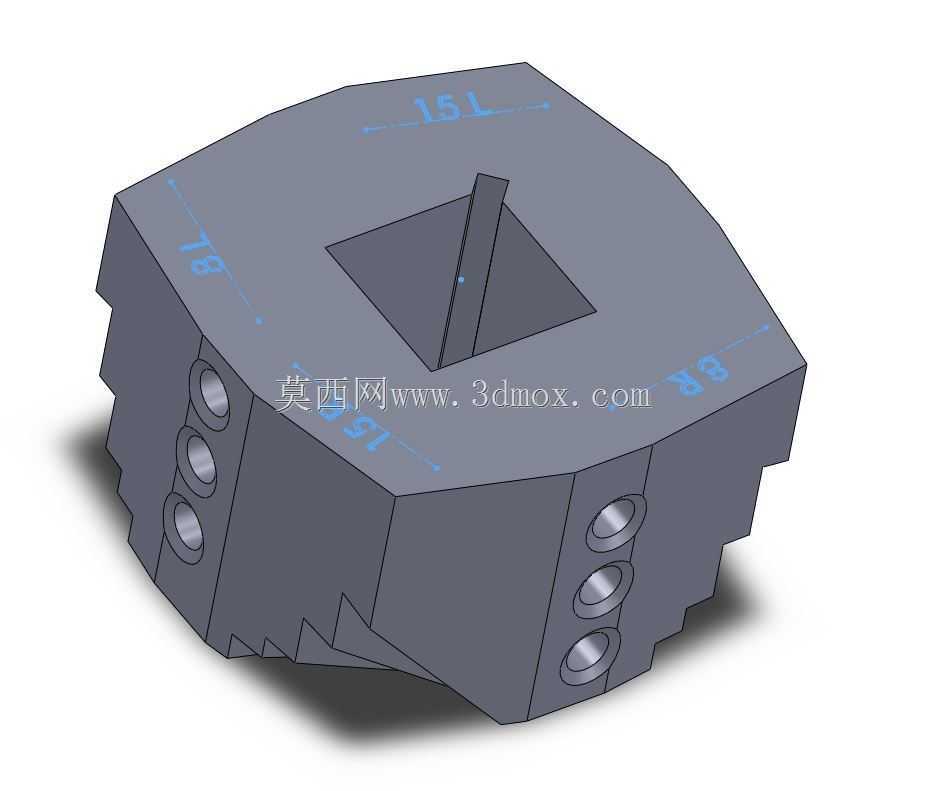

　　从实际使用场景来看，该工装可直接装夹在普通台虎钳上，不需要对现有铣床、磨床的工作台做额外改造，适配车间内绝大多数常规机加工设备的装夹接口，不需要定制专用连接底座，落地使用的门槛极低。工装本体采用多边形棱柱式结构，每个侧面对应不同的车刀几何角度基准，侧面加工的刻度标识直接对应常用的车刀主偏角、刃倾角、前角数值，装夹车刀坯料时，只需要将待加工的刀条插入工装中心的方孔内，调整刀条伸出长度后，拧紧侧面均布的紧定螺钉即可完成装夹，整个装夹过程不需要反复打表找正角度，相比传统划线找正的装夹方式，单把车刀的装夹准备时间可缩短七成以上。

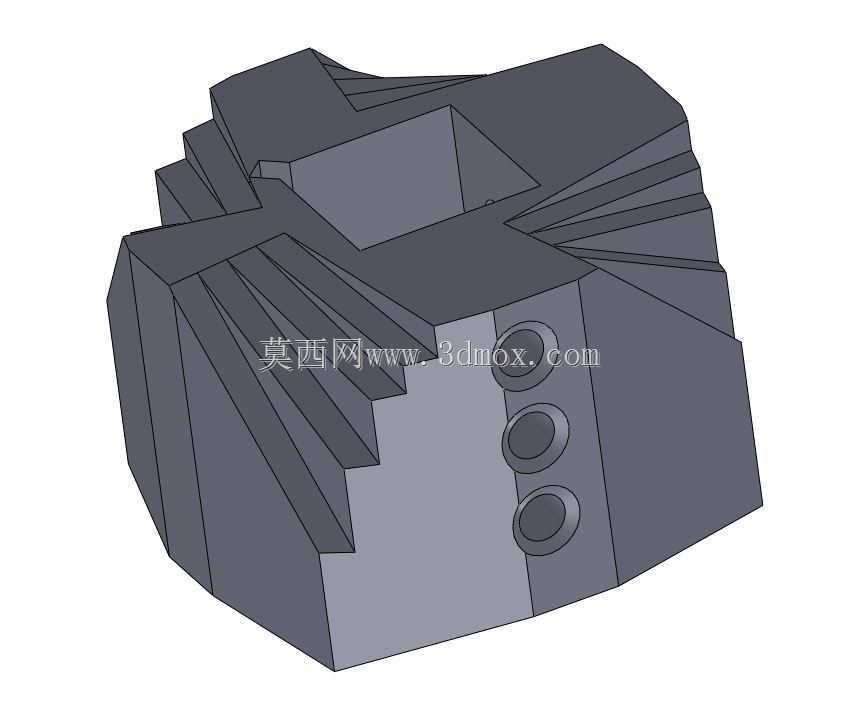

　　设计层面上，工装的中心装夹方孔采用标准四方截面，适配车间内最常用的正方形截面高速钢、硬质合金焊接刀条，不需要额外加工过渡套即可直接装夹；侧面的紧定螺钉采用内六角圆柱头结构，沿每个角度基准面的垂直方向布置，拧紧时可直接将刀条压向基准面，避免装夹过程中刀条出现角度偏移，保证加工后的刀具角度与设计值一致。工装本体的多边形棱边做了阶梯式让位结构，当工装装夹在台虎钳上进行铣削加工时，铣刀的走刀路径不会与工装本体、台虎钳钳口发生干涉，可一次性完成车刀多个角度面的铣削加工，不需要中途二次装夹调整角度。

　　安装边界方面，工装的最大外轮廓尺寸适配常规4寸、6寸台虎钳的钳口开度，装夹后整体重心位于台虎钳钳口的中心区域，铣削加工时不会出现工装晃动、振颤的问题；侧面的刻度标识采用凹刻工艺填充耐磨涂层，长期使用不会因为磕碰、油污附着导致刻度模糊不清，适合车间多油污、多金属切屑的恶劣作业环境。紧定螺钉的安装孔做了沉头处理，螺钉拧紧后头部不会突出工装外表面，避免装夹时与台虎钳钳口发生干涉，同时也能减少切屑堆积在螺钉头部造成的拆卸困难。

　　从功能特性来看，这款工装除了用于新刀条的角度铣削成型，还可用于磨损车刀的角度修复，对于刃口局部崩损的车刀，只需要将刀条装夹到工装上，直接铣去崩损部分即可重新磨出符合角度要求的刃口，不需要整根刀条报废，可大幅降低刀具耗材的使用成本。工装采用3D打印工艺制作时可选用17-4不锈钢材质，经过固溶时效处理后具备足够的刚性，可承受铣削加工时的切削力，不会因为夹紧力、切削力的作用出现变形，保证长期使用的角度精度。相比传统的专用刀具磨床配套夹具，这款工装不需要配套专用设备，在普通立式铣床、甚至带铣削功能的车床上都能使用，对于小型加工车间来说，不需要投入高额的刀具修磨设备成本，就能实现车刀角度的标准化加工，有效降低对操作工研磨经验的依赖，即使是入职不久的新操作工，也能快速加工出角度一致的标准车刀，保证批量加工时的零件切削质量稳定。

　　实际加工验证中，使用该工装装夹车刀进行铣削时，刀条的装夹定位精度可控制在±0.5°以内，完全满足常规车削加工对刀具角度的精度要求；加工后的车刀刃口直线度好，不需要后续大量的手工研磨余量，只需要用油石简单倒棱即可直接上机使用，大幅缩短了车刀修磨的整体耗时。工装的多边形结构设计，让单个工装可覆盖常用的90°外圆车刀、45°端面车刀、75°粗车刀等多种车刀的角度加工需求，不需要针对不同角度的车刀制作多套专用夹具，减少了车间工装的存储管理成本。
