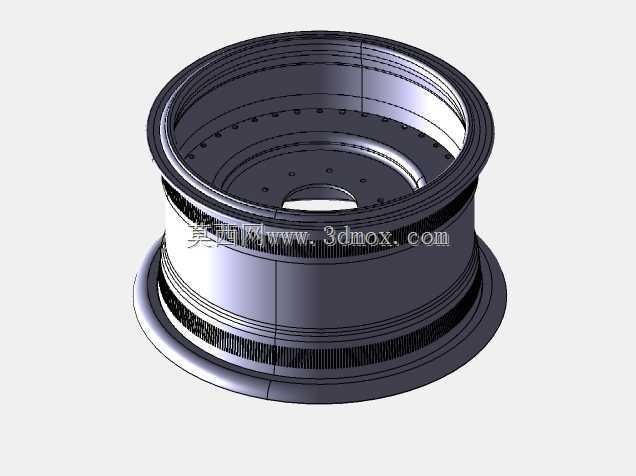

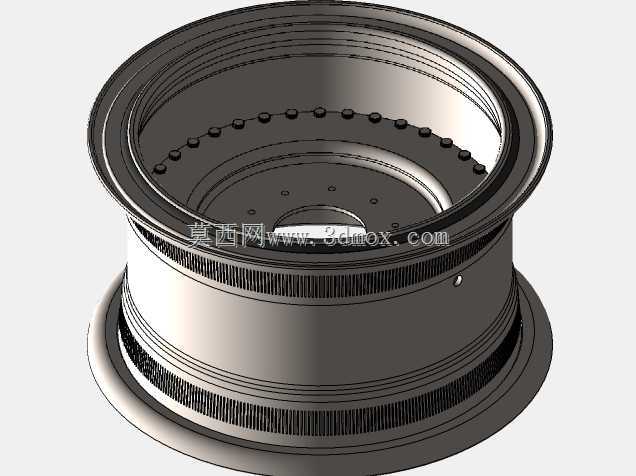

五件式推土机行走机构轮辋结构设计

　　作为常年跟工程机械行走系统打交道的结构工程师，拿到这套轮辋结构的时候最先关注的是它在矿山、基建工地这类高负载工况下的适配性——推土机作业时不仅要承担整机十几吨甚至几十吨的自重，还要传递行走驱动力、承受推土作业时的侧向载荷、颠簸路面的冲击载荷，轮辋作为连接轮胎与车桥轮毂的核心承载件，拆分式的五件结构本身就是为了适配工程机械大尺寸充气轮胎的装拆需求，毕竟工地现场没有乘用车胎那样的专业扒胎设备，分体结构能在野外作业点完成轮胎更换维修，不用把整个轮组拉回维修车间，能大幅缩减设备停机时间。

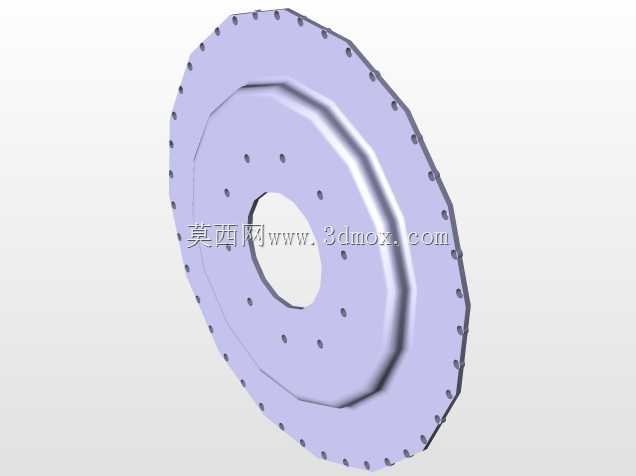

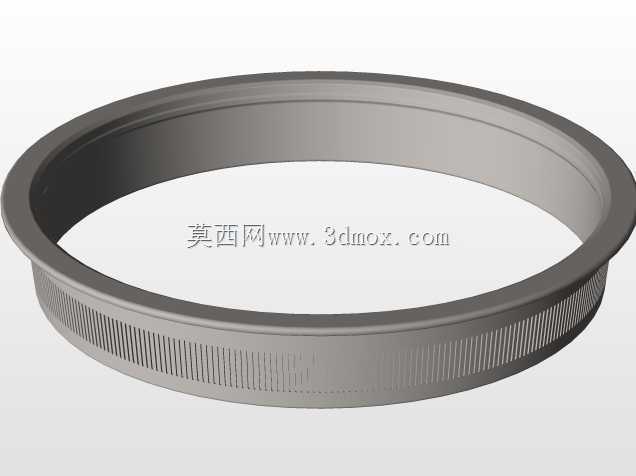

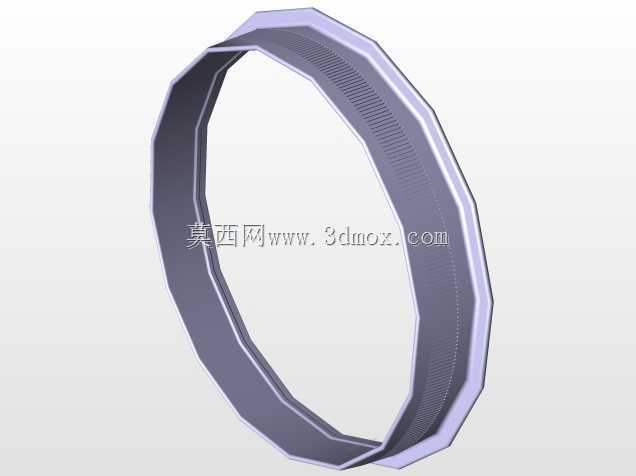

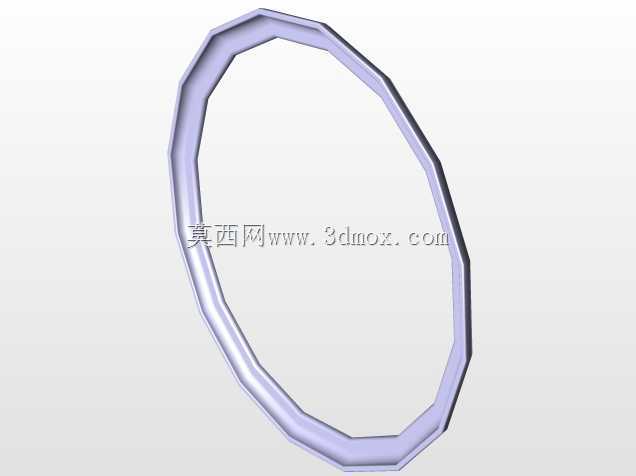

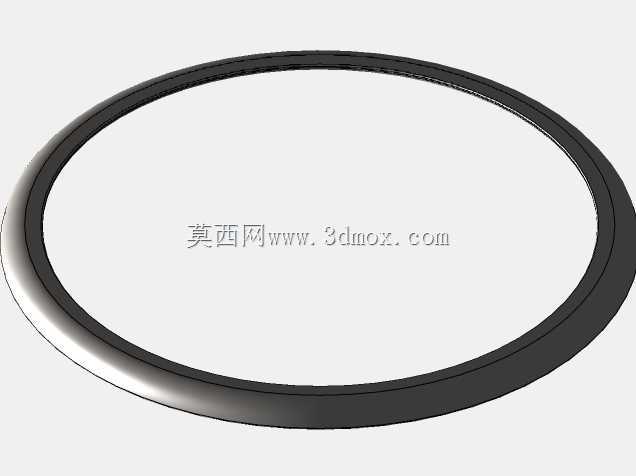

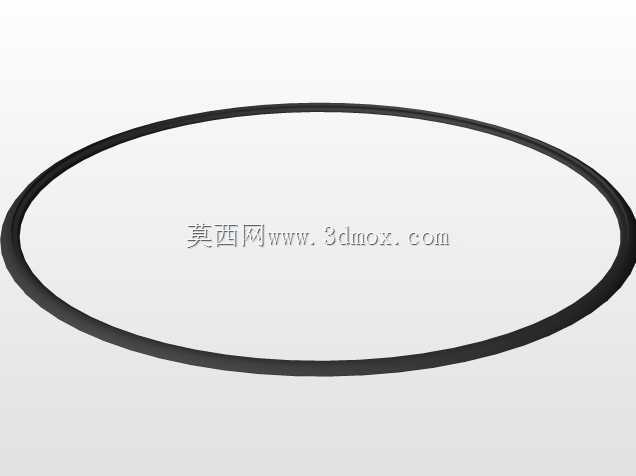

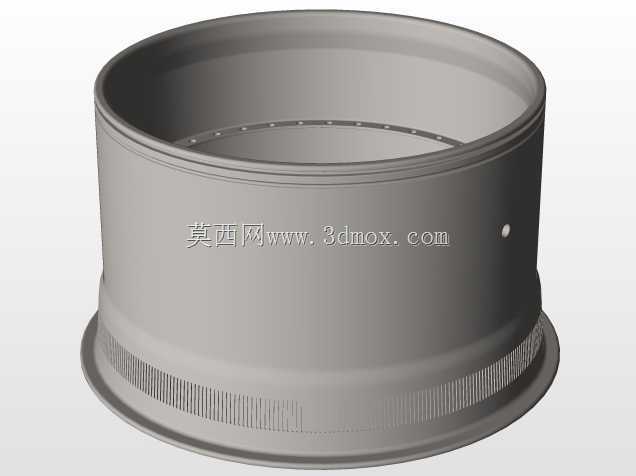

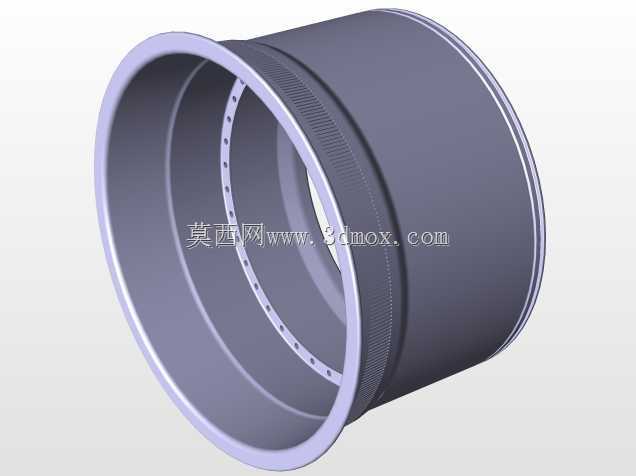

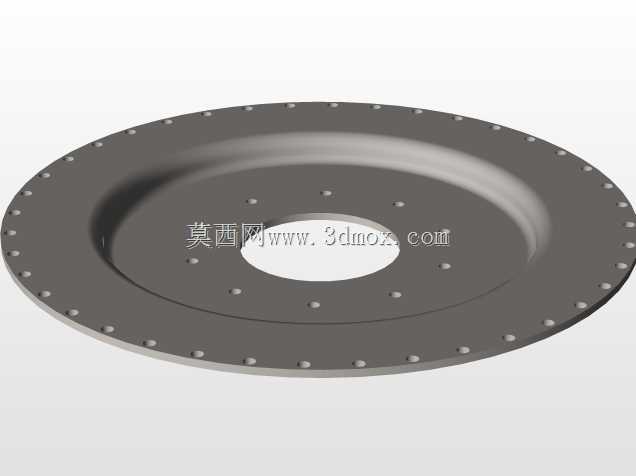

　　从结构功能来看，这套五件式轮辋拆分了轮缘、挡圈、锁圈、轮体、密封座几个核心部分，每个部件的配合面都做了对应的公差匹配：轮体上的环形沟槽是用来嵌入锁圈的，锁圈的作用是在轮胎充气后顶住挡圈，限制轮胎的轴向窜动，毕竟推土机在斜坡作业、转向的时候轮胎会给轮辋施加很大的侧向力，要是锁圈的配合间隙留得不对，要么装拆的时候卡滞，要么受冲击的时候锁圈脱出造成轮胎脱落的安全事故。轮体中间的安装法兰盘上均匀布置了螺栓孔，这些孔的位置度要求很高，要和车桥轮毂的安装螺柱完全对位，安装面的平面度也需要控制在合理范围内，不然螺栓拧紧之后轮辋会出现端面跳动，跑起来的时候整机抖动，不仅会加速轮胎的偏磨，还会影响车桥轴承的使用寿命。

　　设计的时候最先要敲定的是轮辋的标定直径和轮缘宽度，这两个参数直接决定了能适配的轮胎规格，推土机用的低压宽基轮胎对轮辋的着合直径公差要求很严，尺寸偏大的话轮胎装不进去，偏小的话轮胎充气之后和轮辋之间密封不严，工地碎石多的地方很容易出现慢漏气的问题。轮缘的圆弧过渡部分不能做尖锐棱角，不然轮胎在大负载形变的时候会被棱边割伤胎圈钢丝，很多工地出现的轮胎胎圈早期损坏问题，追根溯源都是轮辋轮缘的过渡圆角加工不到位造成的。轮体外壁上的环形凸起是和轮胎内圈的定位槽配合的，能防止轮胎在传递大扭矩的时候和轮辋之间出现相对滑转，毕竟推土机推硬土、碎石的时候驱动力很大，要是轮胎跟轮辋打滑，不仅动力传不出去，还会磨坏胎圈的密封层。

　　考虑到推土机作业环境里泥沙、碎石多，轮辋的配合缝隙处都预留了对应的排水排沙缺口？不对，其实是在挡圈和轮体的配合位置做了对应的斜面导向，装的时候不用重型敲击就能顺着斜面把挡圈推到位，锁圈的开口位置做了倒角，方便用撬棍把锁圈压进沟槽里，野外维修的时候工人只用普通撬棍和手锤就能完成拆装，不需要专用工装。另外轮辋上的气门嘴伸出孔位置要避开安装螺栓的分布圆，也不能对着车桥的制动鼓位置，不然充气的时候不好接气嘴，长时间颠簸的时候气门嘴也会被制动鼓磨破造成漏气。

　　从受力角度来说，轮体中间的安装座部分做了变厚度设计，靠近法兰盘的位置壁厚更大，因为这里是载荷传递的核心区域，螺栓预紧力、整机重量、冲击载荷都先作用在这个区域，往轮缘方向壁厚逐渐减薄，既能保证整体强度，又能控制轮辋的整体重量，降低车桥的簧下质量，提升行走机构的缓冲性能。轮体上的环形加强筋不是随便加的，位置刚好对应轮胎胎圈的支撑位置，大负载下能减少轮辋的径向形变，避免形变量过大造成轮胎脱圈。很多新手设计这类重载轮辋的时候容易忽略挡圈的截面形状，其实挡圈的受力是典型的悬臂梁结构，截面要做L型的加强结构，不然受轮胎的轴向推力的时候挡圈会变形翘曲，时间长了就会从锁圈位置脱开。

　　另外这套结构的安装边界也要提前跟车桥端的设计匹配好：轮辋的中心孔直径要比轮毂的定位轴颈大0.2到0.3毫米，既方便安装的时候对位，又不会因为间隙太大造成轮辋同轴度偏差；螺栓孔的直径要比安装螺栓大1到1.5毫米，抵消加工和安装时候的位置误差，但是间隙也不能太大，不然螺栓受剪切力的时候容易断。轮辋的偏距参数直接影响整机的轮距，偏距不对的话轮胎会和车架、挡泥板发生干涉，转向的时候也会蹭到推土铲的拉杆结构，所以设计的时候要把轮辋装到车桥上之后的最大回转轮廓算清楚，预留足够的跳动间隙，毕竟轮胎在充气和受冲击的时候会有一定的形变量，间隙留小了很容易出现刮蹭。

　　在工地实际使用的时候，这类分体式轮辋最常见的问题就是锁圈锈蚀之后拆不下来，所以设计的时候各个配合面的加工粗糙度要控制在合理范围，不能太粗糙造成配合面锈死，也不能太光滑影响锁圈的卡紧力。另外轮辋整体做抛丸除锈之后的涂装也要考虑耐泥沙磨损的要求，毕竟天天在碎石堆里滚，漆层掉了很快就会锈蚀，壁厚减薄之后承载能力会大幅下降。很多人觉得轮辋就是个铁圈，其实里面的配合尺寸、受力分布、装拆便利性全是跟实际作业场景绑定的，脱离工地的实际维修条件、作业载荷去做设计，做出来的东西看着尺寸对，到了现场根本不好用，要么装拆费劲，要么用不了多久就出故障。
