商用车纯铝合金轻量化轮毂结构设计

　　商用车作为公路干线物流、工程短途转运、客运用途的核心运载装备，车轮总成是连接车桥与轮胎的核心承载部件，其结构性能直接关系到整车行驶安全性、燃油经济性与维保周期。传统商用车车轮多采用钢制冲压焊接结构，虽然成本低廉、抗冲击冗余量较大，但自重偏高，在计重收费的干线物流场景下，钢制车轮的自重会直接挤占合法载货重量额度，同时较大的非簧载质量也会加剧悬架系统的冲击损耗，影响行驶平顺性。本次设计的纯铝合金商用车车轮，正是针对商用车轻量化升级需求开发的承载部件，从材料选型到结构拓扑均围绕重载场景下的性能需求展开。

　　从实际应用场景来看，该车轮适配总质量12-18吨级的中型商用车，涵盖厢式载货车、城际客运客车、市政作业专用车等多种车型，可匹配常规12R22.5规格的商用车无内胎轮胎，适配主流商用车驱动桥、转向桥的轮毂安装接口。在功能特性层面，纯铝合金材料的密度仅为传统钢制车轮材料的三分之一左右，在同等承载能力要求下，成品车轮自重较同规格钢制车轮降低35%以上，单轮减重可超过15kg，按六轮整车计算，仅车轮部分即可实现近百公斤的减重效果，对于干线物流车辆而言，长期运营下的燃油消耗降低收益十分可观，同时更低的非簧载质量能够有效降低路面颠簸对车桥、悬架部件的冲击载荷，延长底盘易损件的更换周期。

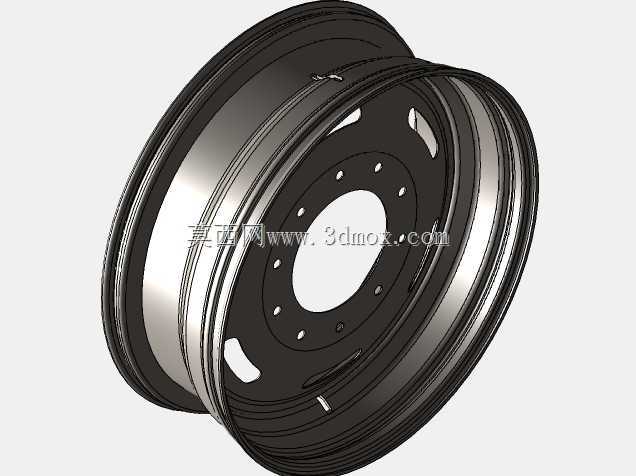

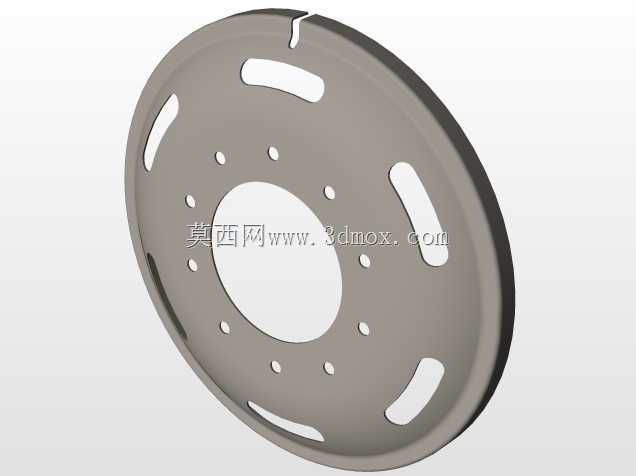

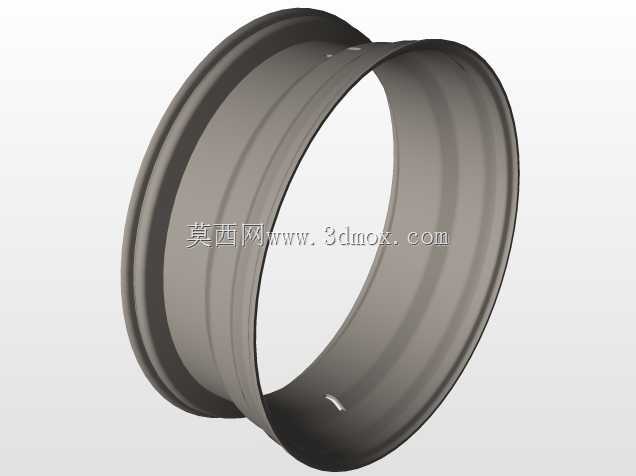

　　设计过程中，首先针对商用车车轮的多工况载荷边界开展校核，涵盖垂直满载承载、转向侧向载荷、驱动扭矩传递、制动热负荷传导等核心工况。轮辋部分采用多台阶等强度结构设计，严格匹配无内胎轮胎的装配密封要求，轮缘部位做加厚圆弧过渡处理，应对车辆靠边行驶时路缘石对轮缘的剐蹭冲击，避免轮缘变形导致的轮胎密封失效；轮辐部分采用不等厚拓扑优化结构，螺栓安装孔位周边做局部加厚凸台设计，分散螺栓预紧力与行驶过程中的交变载荷，避免孔位周边出现应力集中导致的疲劳开裂，轮辐上开设的减重孔并非单纯为了减重，同时兼顾制动系统的散热通风需求，车辆行驶过程中气流可通过减重孔穿过轮辐，带走制动鼓或制动盘工作产生的热量，降低长下坡路段制动热衰退的风险。气门嘴安装位做了沉台限位设计，避免气门嘴突出轮辋表面在行驶过程中被异物剐碰损坏，同时预留了平衡块安装的专用卡槽，适配商用车车轮动平衡校准的装配需求。

　　在安装边界尺寸上，该车轮的螺栓孔分布圆直径严格匹配主流中型商用车车桥的安装规格，中心定位孔采用台阶式定位结构，装配时可与车桥轮毂的定位轴颈实现精准同轴配合，降低装配后的车轮跳动量，减少行驶过程中的轮胎异常磨损。轮辋的宽度、胎圈座角度均严格遵循商用车车轮的行业通用标准，无需对车桥、制动系统做任何改装即可直接替换同规格钢制车轮，具备极强的适配通用性。设计过程中针对铝合金材料的成型工艺特性，对所有转角位置做了圆角过渡处理，避免压铸成型过程中出现应力集中与铸造缺陷，同时轮辐与轮辋的连接位置采用整体式锻压成型结构，摒弃了传统钢制车轮的焊接工艺，从根本上避免了焊接部位疲劳开裂的风险，材料本身的抗腐蚀性能也优于钢制车轮，无需额外做电泳、喷漆防腐处理即可适应雨雪、融雪剂、道路扬尘等复杂行驶环境，长期使用后也不会出现钢制车轮常见的锈蚀起皮问题，全生命周期内的外观保持性更好。

　　从结构受力的角度来看，车轮在行驶过程中需要承受垂直方向的满载载荷，同时在转向时承受侧向附着力，在驱动、制动时传递扭矩，还要应对路面颠簸带来的瞬时冲击载荷，设计时通过有限元仿真对各个工况下的应力分布做了迭代优化，将高应力区域的材料分布做针对性加强，低应力区域尽可能去除冗余材料，在保证结构强度、刚度满足国标要求的前提下最大化实现轻量化效果。和钢制冲压焊接车轮相比，铝合金材料的阻尼特性也有一定优势，能够吸收部分路面传递的振动，降低行驶过程中的车轮共振噪音，提升驾乘舒适性。对于商用车运营方而言，这类轻量化铝合金车轮虽然前期采购成本高于钢制车轮，但长期运营中节省的燃油成本、维保成本、载货量提升带来的收益，能够在较短的运营周期内覆盖成本差，具备较高的推广应用价值。
