金属腔体类零件结构设计方案

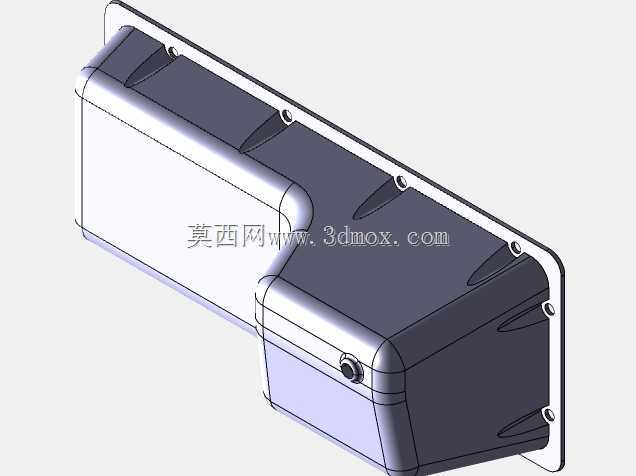

　　这类带加强筋结构的金属腔体零件，多应用在需要兼顾结构强度与轻量化要求的工业设备内部，作为核心元器件的安装承载壳体使用，常见于工业控制模块、信号处理单元、小型动力组件的防护与安装场景，既可以隔绝外部粉尘、碎屑对内部元器件的干扰，也能通过自身的刚性结构抵御设备运行过程中的振动冲击，避免内部精密元件出现移位、接触不良等问题。从结构设计逻辑来看，整个腔体采用一体化铣削成型的思路，外轮廓为规则矩形，边角做了小圆弧过渡处理，避免应力集中在直角位置，在设备长期受振动的工况下，圆弧过渡的边角能有效分散应力，降低开裂风险。腔体的法兰边均匀分布了多个沉头安装孔，孔位的排布严格匹配对应安装基座的螺孔位置，沉头结构可以让安装螺钉的头部完全没入法兰平面，

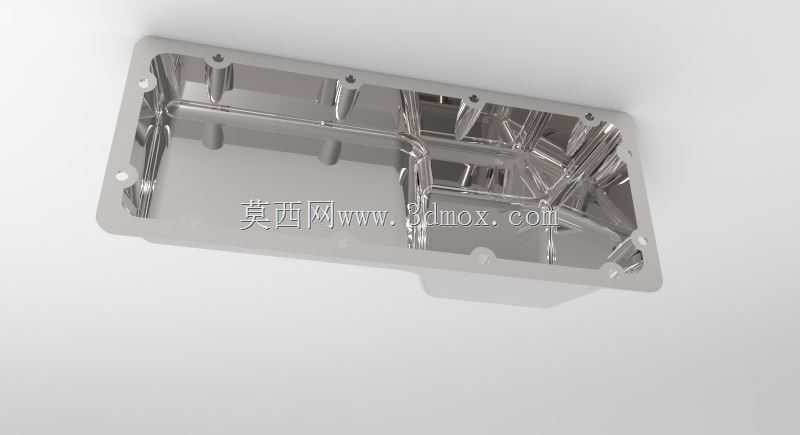

　　不会出现凸起干涉其他相邻部件装配的问题，安装孔的位置公差控制在±0.05mm范围内，保证装配时可以顺利对位，不需要额外修配。内腔部分的设计是整个零件的核心，内部设置了多道纵横交错的加强筋，筋条的厚度根据腔体整体壁厚做等比例设计，既不会因为筋条过厚导致注塑或铣削加工时出现缩痕、变形，也不会因为筋条过薄达不到提升整体刚性的效果；筋条的排布并非均匀等距布置，而是对应内部需要安装的元器件重量分布做了针对性调整，重量较大的元件安装位下方，筋条做了加密处理，同时预留了对应的螺柱安装位，螺柱的高度与元器件安装面的高度差严格匹配元件引脚的焊接高度，避免装配后元件出现翘起、虚接的问题。内腔的边角同样做了圆角处理，一方面是加工时刀具可以顺利走刀，

　　减少清角的额外工序，降低加工成本，另一方面也可以避免腔体内部积存冷凝水或者加工残留的碎屑，直角位置的碎屑很难清理，圆角结构可以让清理工序更顺畅，也能减少应力集中点。从安装边界来看，整个腔体的外轮廓尺寸适配常规的标准安装仓尺寸，法兰边的宽度足够承受安装螺钉的锁紧力，不会因为锁紧力过大导致法兰边变形；腔体的深度根据内部元器件的最大高度预留了0.8mm的安全间隙，避免元器件顶部与上盖接触出现挤压，同时这个间隙也能预留出空气流通的空间，帮助内部元器件工作时散热，避免热量在密闭腔体内积存导致温度过高。设计过程中还考虑了加工工艺的可行性，整个腔体的所有加工面都可以通过三轴铣床一次装夹完成大部分加工工序，只有侧面的少量结构需要二次装夹，

　　二次装夹的定位基准选择法兰边上的两个工艺孔，保证两次装夹的位置精度控制在允许范围内，减少装夹误差带来的尺寸超差问题。腔体的壁厚整体保持均匀，局部需要加厚的位置也做了渐变过渡处理，避免壁厚突变导致加工后出现变形，尤其是对于金属材质的腔体，均匀的壁厚可以让热处理过程中的应力释放更均匀，减少热处理后的变形量，降低后续校形的工作量。另外，腔体的开口边缘做了一圈密封槽设计，可以适配对应的密封圈，当与上盖装配锁紧后，密封圈被压缩填充密封槽的间隙，可以达到基础的防尘防水效果，适配多数工业现场的使用环境，不需要额外增加密封结构就能满足IP54左右的防护等级要求，减少后续的配套零件数量，降低整体装配成本。在实际选型适配时，这类腔体可以根据使用场景的不同选择铝合金或者不锈钢材质，铝合金材质重量轻、导热性好，适合对重量有要求、散热需求高的场景，不锈钢材质强度高、耐腐蚀性好，适合在潮湿、有腐蚀性介质的工业环境中使用，两种材质的结构设计完全一致，只需要调整对应的加工参数即可完成生产，不需要修改三维结构，具备较好的工艺通用性。
