里约夏季奥运会奖牌立体结构设计

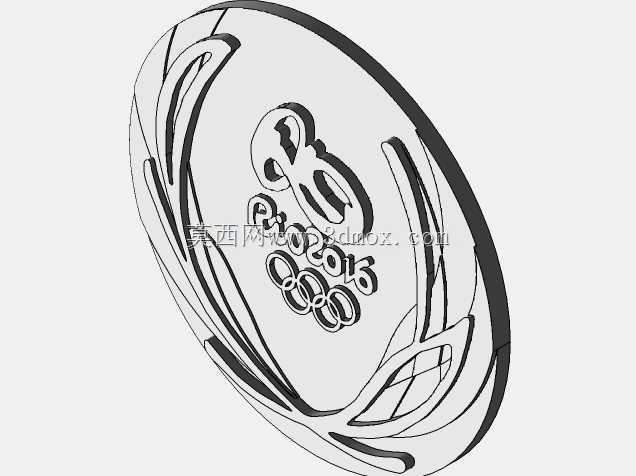

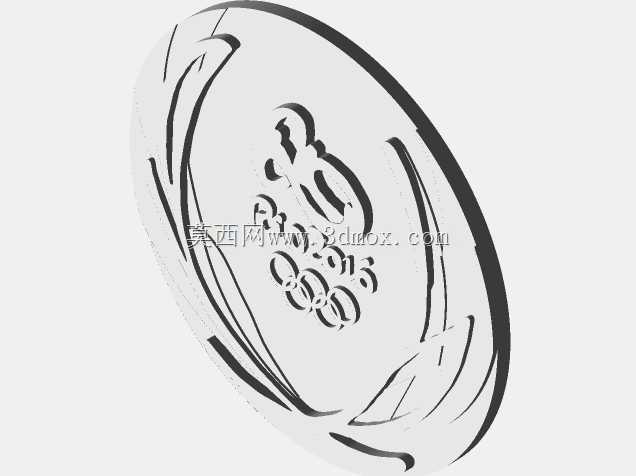

　　做体育纪念品类的立体结构设计时，首先要锚定产品的实际使用场景——这类奖牌既需要满足颁奖环节的佩戴展示需求，也要适配长期陈列收藏的摆放要求，因此结构设计上不能只追求外观还原，还要兼顾实体加工的工艺可行性与日常使用的结构强度。本次设计的奖牌主体为扁平圆形结构，整体外轮廓尺寸控制在85x85x5mm，这个厚度参数是经过多轮验证的：过薄会导致奖牌拿取时缺乏分量感，冲压或压铸加工时容易出现边缘缺料、结构变形的问题；过厚则会增加整体重量，搭配绶带佩戴时会拉扯衣物，长时间悬挂也容易造成绶带连接处的结构疲劳。

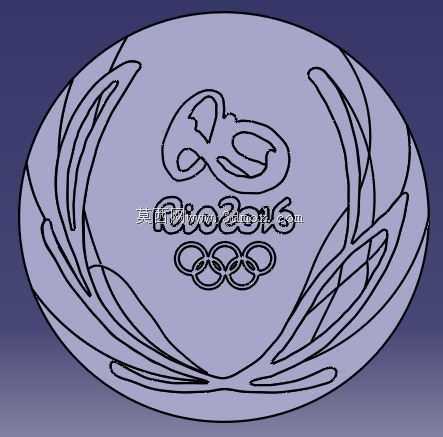

　　从正面纹饰的设计思路来看，核心视觉元素分为三个层级：最中心位置是里约奥运的专属标识与奥运五环组合，这部分是奖牌的识别核心，建模时需要严格把控线条的曲率连续性，确保标识的比例完全符合官方规范，避免出现视觉变形；环绕中心标识的是对称分布的月桂叶纹饰，这部分采用浅浮雕结构处理，纹饰凸起高度控制在0.3-0.5mm之间，既能够通过光影变化凸显纹饰的层次感，又不会因为凸起过高导致佩戴时勾挂衣物，或是在收纳过程中出现纹饰磕碰磨损的问题。建模过程中，月桂叶的叶脉线条没有采用完全对称的镜像复制，而是参考真实月桂叶的生长脉络做了细微的线条调整，避免批量生产后出现纹饰呆板、缺乏细节质感的问题。

　　考虑到这类奖牌的实际加工场景，多采用金属冲压、压铸或是亚克力CNC雕刻工艺，因此建模时所有的纹饰转角都做了R0.1mm的圆角处理，没有保留尖锐的直角结构：一方面是冲压加工时，尖锐转角会造成模具应力集中，大幅缩短模具的使用寿命，压铸时也容易在转角位置出现气孔、填充不足的工艺缺陷；另一方面，日常拿取奖牌时，尖锐边缘容易划伤手部，圆角处理能够大幅提升使用的安全性。奖牌的背面结构通常会预留绶带连接的挂耳安装位，挂耳与主体的连接位置做了局部加厚处理，加厚区域厚度达到2mm，能够承受至少5kg的静态拉力，避免颁奖过程中或是长期悬挂时出现挂耳断裂的问题。

　　从陈列展示的应用场景考虑，奖牌的边缘做了15度的斜切倒角处理，当奖牌放置在透明展示架上时，斜切边缘能够反射环境光线，提升整体的精致感，同时倒角结构也能够避免边缘位置的镀层在磕碰时出现大面积脱落的问题。建模时整个奖牌的主体采用一体化结构设计，没有拆分多余的装配零件，既能够降低后续批量生产的装配成本，也避免了多零件装配带来的松动、脱落风险。针对不同的加工工艺需求，模型的曲面都做了G2连续处理，无论是做金属表面的抛光、电镀，还是做亚克力材质的激光雕刻，都能够保证表面顺滑无台阶，不会出现加工后表面有棱线、质感粗糙的问题。

　　在结构校验阶段，还需要考虑奖牌叠放收纳的场景：5mm的整体厚度搭配边缘的倒角结构，多枚奖牌叠放时不会出现卡滞，接触面的受力均匀，不会因为局部应力集中造成表面纹饰的压痕。另外，纹饰的凹陷深度控制在0.4mm以内，日常清洁时可以直接用软布擦拭，不会因为凹陷过深积攒灰尘，难以清理。对于有珐琅填色需求的加工场景，模型里的每个纹饰区域都做了等距0.2mm的挡边结构，填色时釉料不会溢出到相邻区域，能够大幅降低后续的手工修整工作量。
