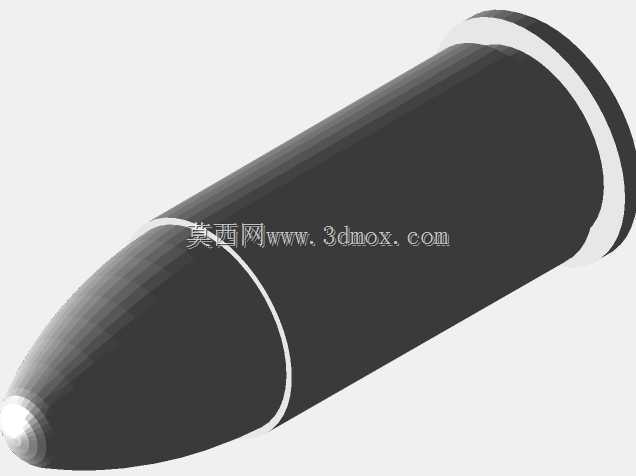

.38S&W柯尔特新警察手枪配用弹头结构

　　这个部分的圆弧曲率不是随便取的，要兼顾供弹时的导引性能、飞行时的空气阻力特性，还有击中软目标时的弹头变形规律，做建模的时候不能直接用整段圆弧扫掠，要注意弹尖最顶端的小平面过渡，实际生产里铅芯被甲弹头不会做绝对尖锐的顶点，一方面是加工时的工艺性要求，避免被甲收口时出现褶皱、漏铅，另一方面也是为了保证弹头在坡膛里定位的时候不会因为尖端磕碰造成装弹偏斜。中间的圆柱导向段，这个部分的外径尺寸是和枪管阴线内径严格匹配的，公差控制在0.02毫米以内，建模的时候要注意这个圆柱段和前端弹尖、后端尾锥的过渡圆角，圆角太小的话，弹头在嵌入膛线的时候会被甲刮削，挂铜严重会影响后续射击精度，圆角太大的话会导致弹头定位不稳，出膛后章动角过大，散布超标。做轻武器配套零部件建模的时候，这类手枪配用的铅芯被甲弹头是很典型的回转类对称结构，很多刚接触结构建模的工程师容易把外形做的过于理想化，忽略实际生产里的工艺圆角、各段锥面的过渡公差，最后做出来的模型和实物装配的时候容易出现卡滞、供弹不畅的问题。先从实际应用场景说，这款弹头是配用在.38 S&W口径的柯尔特新警察型转轮手枪上的，主要面向警用自卫、日常勤务使用场景，弹头的出膛动能、停止作用都是匹配短管转轮手枪的内弹道参数设计的，不需要过高的初速，避免过度穿透造成附带伤害，同时要保证在50米有效射程内有足够的弹头存能，击中目标后能快速释放动能。从结构功能上拆分，整个弹头分为三个核心功能段：最前端的弧形弹尖段，

　　后端的尾锥段，也就是弹尾的收口部分，这个部分是和弹壳口部压合定位的，锥度的设计要匹配弹壳口部的内锥角度，保证压装后拔弹力符合勤务要求，不会在日常携带、转轮转动供弹的时候出现弹头松动、脱落的问题，尾锥末端的卷边结构也要做出来，这部分是被甲收口后包裹铅芯尾部的结构，能避免铅芯在发射时受高温高压燃气冲刷出现铅蒸气溢出，也能保证弹头在膛内运动时的闭气效果，减少燃气泄漏造成的初速波动。建模思路上，这类完全轴对称的零件不需要做复杂的曲面拆分，先在右视基准面绘制半剖面的轮廓草图，要注意各段线段之间的相切约束，尤其是弹尖圆弧和圆柱段的相切、圆柱段和尾锥段的相切，还有所有棱边的工艺圆角都要在草图阶段就绘制出来，不要后期用圆角命令堆，因为后期加圆角很容易出现曲率不连续的问题，做3D打印或者数控加工验证的时候会出现刀路卡顿、曲面不光顺的问题。草图绘制完成后直接用旋转凸台命令生成实体就可以，但是要注意，实际的被甲弹头表面不是完全光滑的圆柱面，外层的铜被甲和内部铅芯的装配是过盈压合的，表面会有极细微的压合痕迹，不过做结构级建模不需要还原这么细的表面纹理，只要保证外形尺寸、各段锥度、过渡圆角的尺寸准确就可以满足装配验证、弹道仿真的使用需求。再说到安装边界的问题，这个弹头的全长、圆柱段直径、尾锥长度都是和对应口径的弹壳、转轮弹膛、枪管坡膛尺寸严格匹配的，做整机装配的时候，要注意弹头压入弹壳的深度，压入过深会导致药室容积变小，膛压异常升高，存在安全隐患；

　　压入过浅会导致全弹长度超标，在转轮弹膛里无法正常闭气，甚至出现转轮转不动的卡壳问题。另外，弹头的圆柱段上有两道很细的紧口凹槽，很多建模的时候容易漏掉，这两个凹槽是弹壳口部压合后卡入的位置，用来保证拔弹力的一致性，每一发弹的拔弹力偏差控制在一定范围内，才能保证每一发的初速稳定，射击精度才有保障。很多新手做这类弹药零件建模的时候，容易把不同口径的弹头锥度搞混，比如把9毫米帕拉贝鲁姆弹的弹尖曲率直接套用到.38口径的弹头上，最后做出来的模型外形看着像，但是实际装配的时候根本塞不进弹膛，或者供弹的时候出现卡滞，核心原因就是没有对应实际的勤务使用场景去核对各段尺寸，只是照着图片大概描轮廓。其实这类回转体零件的建模难度不高，

　　核心是要理解每个结构段对应的功能，知道每个锥度、每个圆角、每个凹槽是为了解决什么实际使用中的问题，而不是单纯的复刻外形，这样建出来的模型才能用到后续的装配验证、工况仿真、加工试制环节，而不是只能做外观展示用。另外要注意，弹头的质心位置是在圆柱段靠前的位置，建模的时候如果要做弹道仿真，需要给铅芯和铜被甲赋予不同的材料密度，铜被甲一般用H90黄铜，密度8.9克每立方厘米，内部铅芯用铅锑合金，密度11.3克每立方厘米，这样算出来的质心位置才和实际弹头一致，仿真出来的弹道系数、飞行稳定性数据才具备参考价值，如果直接把整个弹头当成同一种材料建模，质心位置偏差会很大，仿真结果完全没有实际意义。还有弹尖部分的假刃标识，也就是图里标注的假圆结构，这个不是实际的切削刃，是弹头加工时的定位基准痕迹，建模的时候不需要做的过于突出，只是表面的极浅标识，不影响弹头的气动外形和结构强度，很多人建模的时候把这个结构做的很深，反而破坏了弹头的外轮廓连续性，不符合实物的实际状态。
