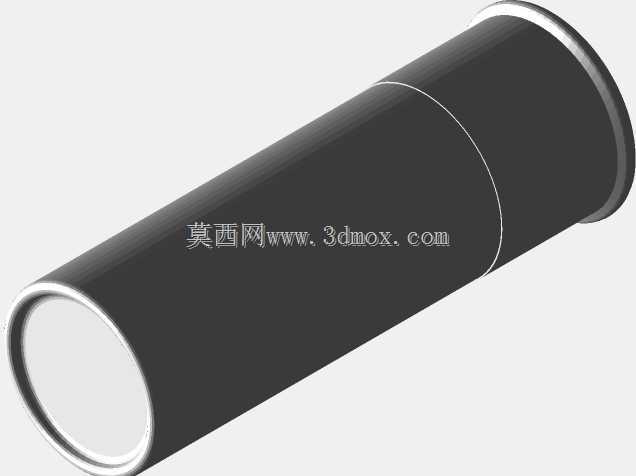

12号霰弹弹药壳体三维结构设计

　　在轻武器配套结构设计、战术模拟训练装备开发、民用射击运动器材研发领域，这类12号口径霰弹的壳体结构是核心基础零件之一，其三维结构的还原精度直接影响后续供弹机构适配、击发动作可靠性仿真、训练器材匹配度等多个环节的设计验证效果。从实际工程应用场景来看，该壳体结构不仅可用于实弹结构的原理验证建模，还能为彩弹训练器材、模拟射击教具、战术推演道具的结构设计提供精准的尺寸参考，尤其是在民用射击运动的配套器材开发中，精准的壳体三维模型能大幅缩短供弹坡、弹仓抱弹口、退壳机构的适配调试周期，避免反复试模打样带来的成本损耗。

　　从结构功能特性来看，该霰弹壳体采用整体式直筒薄壁结构设计，区别于步枪弹的瓶形弹壳，直筒结构的核心优势是适配霰弹多弹丸、发射药装填量较大的装填需求，筒身整体壁厚均匀，在保证发射时承压强度的前提下尽可能控制整体重量，口部做了微卷边处理，用于固定弹口塞与封口结构，避免装填、运输过程中内部弹丸、衬垫出现移位；底部设计有凸缘式底缘结构，这一结构是抽壳钩抓持、弹膛定位的核心配合面，凸缘厚度与外径尺寸直接决定了弹膛定位的精准度，若尺寸偏差超过0.1mm，就可能出现闭锁不到位、抽壳卡滞等问题；筒身内部为光滑直腔，从底部到口部的内径公差控制在极小范围内，保证发射药、弹托、弹丸层的装填顺畅度，同时在击发时能为弹托提供稳定的导向，避免弹托偏斜导致的散布精度下降。

　　在三维建模的设计思路上，该结构优先采用旋转凸台作为基础特征，以壳体中心轴线为旋转轴，先绘制半剖面的内外轮廓线，一次性生成整体筒身结构，避免多特征拼接带来的曲面误差；口部卷边特征采用扫描特征生成，保证卷边处的圆角过渡均匀，无应力集中点；底部底缘与底火安装位的结构单独做特征细化，底火室的深度、直径尺寸严格按照通用12号霰弹的配合公差设计，保证与标准底火的过盈配合量在合理区间，既不会因为过盈量太小出现击发时底火漏液、脱落，也不会因为过盈量太大导致底火压装困难。建模过程中对筒身内外壁的同轴度做了重点约束，整体同轴度公差控制在0.05mm以内，避免后续仿真时出现弹体在弹膛内偏斜的问题，同时对所有棱边做了0.1-0.3mm的圆角处理，还原真实零件的加工倒角，避免锐边在装配时划伤弹膛内壁、操作人员手部。

　　从外形尺寸与安装边界来看，该壳体整体长度、外径尺寸完全适配标准12号口径霰弹的通用尺寸规范，筒身外径与18.4mm的标准膛径匹配，底部凸缘外径比筒身外径大2mm左右，刚好适配各类唧筒式、半自动霰弹枪的弹膛定位槽与抽壳钩行程；整体长度控制在标准霰弹的常用长度区间，既可以适配标准长度弹仓的供弹行程，也不会因为长度过长导致弹匣、弹仓的容弹量下降。在安装适配边界上，该模型的外轮廓完全按照真实零件的最大实体尺寸建模，在做供弹机构干涉检查时，可以直接将模型导入装配体，验证抱弹口的开合行程、输弹板的抬升角度、退壳钩的抓持位置是否存在干涉，不需要额外做尺寸修正；筒身外表面的粗糙度按照真实金属弹壳的冲压表面做了等效处理，在做运动仿真时可以设置合理的摩擦系数，更真实地模拟弹体在供弹过程中的滑动、卡滞等实际工况。

　　对于结构设计从业者来说，这类薄壁筒形带凸缘的零件建模思路同样可以迁移到其他工业领域的同类零件设计中，比如气动工具的钉匣壳体、低压容器的筒体结构、管状紧固件的结构设计，其薄壁承压、凸缘定位的结构逻辑是通用的，建模过程中对同轴度、壁厚均匀度、边缘圆角的处理方式，也能为其他同类零件的三维建模提供参考，避免出现特征冗余、公差不合理、工艺性差的设计问题。在做相关装备的结构仿真时，精准的壳体模型还能用于击发瞬间的壳体形变仿真、抽壳力计算、弹膛强度校核等有限元分析环节，模型的曲面连续性、壁厚均匀性直接影响有限元网格的划分质量，进而影响仿真结果的准确性，因此在建模时特意规避了碎面、尖角、重叠特征等问题，保证模型可以直接导入各类仿真软件做前处理，不需要额外做几何修复。
