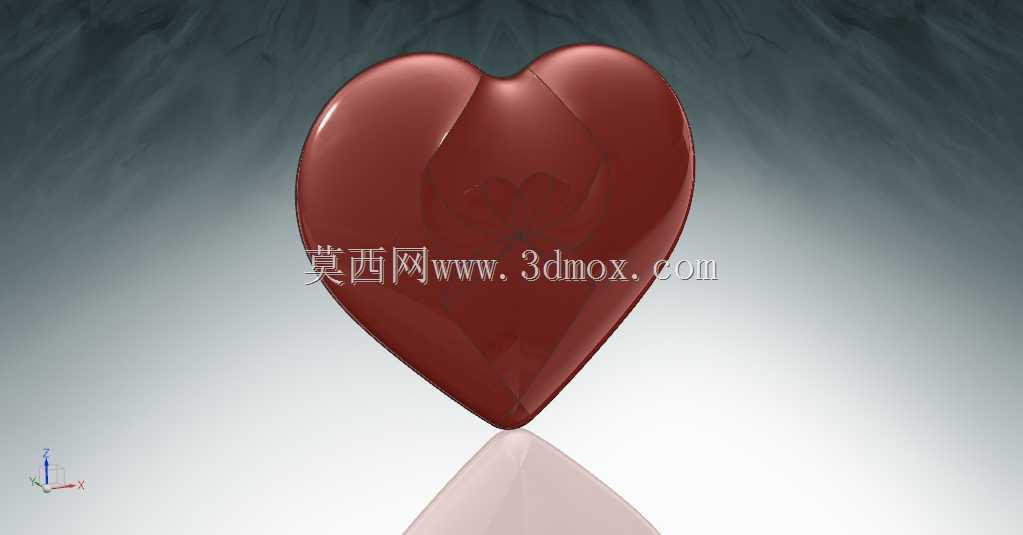

立体心形装饰摆件曲面结构设计

　　在文创产品配套加工、礼品定制生产以及装饰构件开发的场景中，这类曲面心形构件常作为终端产品的核心外观件使用，既可以单独作为桌面装饰摆件完成量产，也能嵌入到礼盒开合结构、婚庆装饰装置、主题文创周边中作为功能衔接部件，部分表面做特殊工艺处理的同类型构件，还能适配首饰挂坠、箱包五金装饰件的生产需求。从实际使用维度看，这类曲面构件没有传统机械零件的传动、承载类硬性功能要求，核心作用是通过流畅的曲面形态传递特定视觉情绪，因此对曲面的光顺度、对称度、轮廓过渡自然度的要求远高于常规结构件，一旦曲面出现褶皱、曲率突变或者对称偏差，后续做抛光、电镀、喷涂等表面处理时就会出现明显的光影瑕疵，直接影响成品的外观质感。

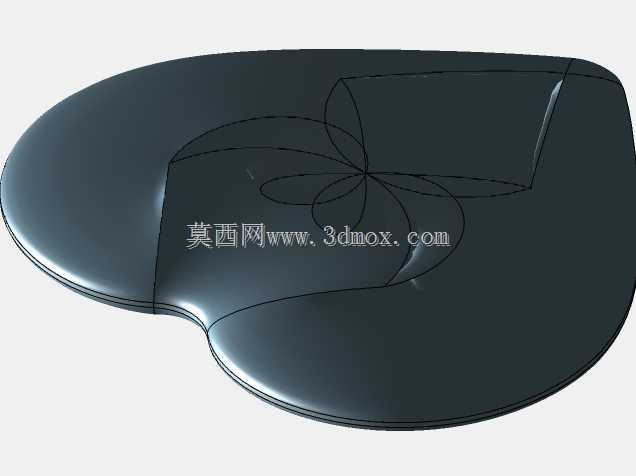

　　设计这类双曲率自由曲面构件时，首先要确定整体的轮廓基准，先在草绘平面绘制心形的外轮廓闭合曲线，注意顶部内凹的圆弧过渡半径要和两侧外凸弧面做曲率连续约束，底部收尖位置不能出现锐角实体，要预留微小的圆角过渡，避免后续加工时出现应力集中或者尖角崩损的问题。完成轮廓曲线后，采用双向放样的方式生成主曲面，这里要注意曲面的厚度均匀性控制，整体壁厚保持在2mm到3mm之间，既不会因为壁厚过薄导致注塑或者3D打印时出现填充不足，也不会因为壁厚过厚增加不必要的材料成本，同时要避免壁厚突变导致的成型缩痕。曲面生成后要做连续性检查，确保所有相邻曲面之间达到G2曲率连续，用曲率梳工具排查所有过渡区域，不能出现反向曲率或者曲率断点，否则后续渲染或者实物加工后，表面反光会出现明显的断差。

　　从安装边界来看，这类构件如果作为独立摆件使用，底部需要设计一个微小的平面支撑位，支撑面的直径控制在整体宽度的六分之一左右，既保证摆放时的稳定性，又不会破坏心形整体的视觉完整性；如果是作为嵌入式装饰件使用，背部需要设计0.5mm深度的定位沉台，沉台轮廓比安装位预留0.1mm的装配间隙，方便涂胶或者卡扣安装时的定位调整。外形尺寸方面，常规桌面摆件版本的整体高度控制在80mm，最大宽度75mm，厚度25mm，这个尺寸比例符合大众的视觉审美习惯，拿取时的握持感也比较舒适；如果是作为五金装饰件使用，可以等比例缩小到20mm高度，壁厚调整到1mm，适配小尺寸产品的安装空间。

　　建模过程中要注意曲面的分模合理性，所有外表面的拔模角度统一设置为1.5度，避免出现倒扣结构，如果要做表面高光效果，曲面的面片数量要尽可能精简，减少后续加工时的抛光工作量；如果是做哑光磨砂效果，可以适当保留曲面的细节纹理，但也要保证整体轮廓的对称度，以中心基准面为对称参照，左右两侧的曲面偏差不能超过0.05mm，否则肉眼就能明显看出形态歪斜。另外这类构件如果用于户外装饰场景，还要在结构内部增加加强筋，加强筋的厚度控制在壁厚的0.6倍，避免长期户外放置出现形变，加强筋的排布要顺着曲面的曲率方向，不能影响外表面的成型质量，避免外表面出现缩印。
