汽车内饰嵌入式圆形旋钮把手结构设计

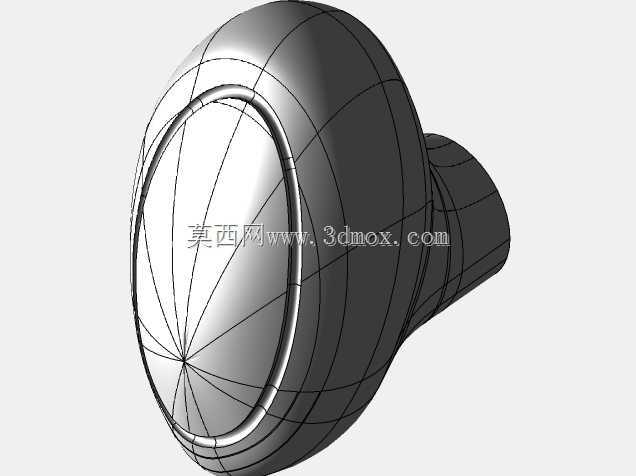

　　这类嵌入式圆形把手主要应用在乘用车主驾侧仪表台区域、副驾储物箱启闭端、中控功能区调节模块以及车门内饰板的手动操控位置，部分商用车的卧铺舱启闭、储物格锁止结构也会采用同构型的把手设计，核心作用是为驾乘人员提供施力点位，完成舱体启闭、功能调节、部件锁止释放的操作动作，日常使用中需要承受频繁的往复扳动、按压力量，同时要适配内饰整体的曲面造型，避免突出结构造成磕碰风险。从结构设计逻辑来看，这款把手采用了大弧面的端头造型，外露端面做了内凹的球面处理，边缘做了整圈的凸起限位棱，一方面是让手指接触时能自然贴合指腹弧度，减少长期操作的硌手感，另一方面整圈的凸起棱可以在安装后与内饰面板的安装孔位形成贴合止口，遮挡安装缝隙，避免灰尘、

　　液体从装配间隙渗入内饰板内部结构。后端的插接柱采用了阶梯变径的结构，靠近端头的位置做了直径更大的定位轴段，安装时可以直接卡入内饰板对应的安装衬套中，不需要额外的紧固件就能完成轴向定位，末端的细轴段用来连接内部的锁止机构或者调节拨杆，轴段表面做了周向的防滑棱结构，与内部连接件装配后可以避免相对转动，保证操作力矩的稳定传递，不会出现空转打滑的问题。在外形尺寸的边界设定上，外露端头的直径控制在35mm到40mm区间，这个尺寸刚好适配成年人单根手指的按压、扳动施力范围，不会因为尺寸过小导致施力困难，也不会因为尺寸过大占用过多的内饰布置空间，端头的突出高度控制在12mm以内，安装完成后突出内饰面板的高度不超过10mm，

　　符合汽车内饰凸出物的安全规范要求，在发生碰撞时不会因为突出结构对驾乘人员造成额外的磕碰伤害。安装孔位的匹配直径设置为22mm，后端插接柱的总长度控制在28mm，适配绝大多数乘用车内饰板的厚度区间，不需要针对不同车型做大幅的结构修改，只需要调整后端连接轴的花键或者卡扣形式就能适配不同的内部机构。从功能特性层面来说，这款把手的受力结构做了针对性的加强，端头与插接柱的连接位置做了大圆角过渡，避免应力集中导致的断裂问题，材料选用上通常采用增韧改性的ABS或者PC+ABS合金，表面可以做哑光皮纹、镀铬或者烤漆处理，适配不同风格的内饰设计需求，操作力矩设置在1.5N·m到3N·m之间，既不会因为力矩过轻导致误触开启，

　　也不会因为力矩过重造成操作费力。在实际装车验证环节，这类把手需要完成万次以上的往复操作疲劳测试，同时要耐受高低温环境下的材料性能变化，在-40℃到85℃的环境温度区间内，结构不能出现脆裂、变形，操作力矩的变化幅度不能超过初始值的20%，外露表面的处理层不能出现脱落、变色问题。设计过程中还需要考虑与周边部件的间隙匹配，把手转动或者按压的行程范围内，不能与周边的按键、装饰条产生运动干涉，端头的弧面曲率要与安装位置的内饰板曲面保持一致，安装完成后视觉上没有突兀感，与周边内饰件的面差控制在0.5mm以内，间隙均匀度控制在0.3mm的公差范围内，保证整车内饰的装配精致度。
