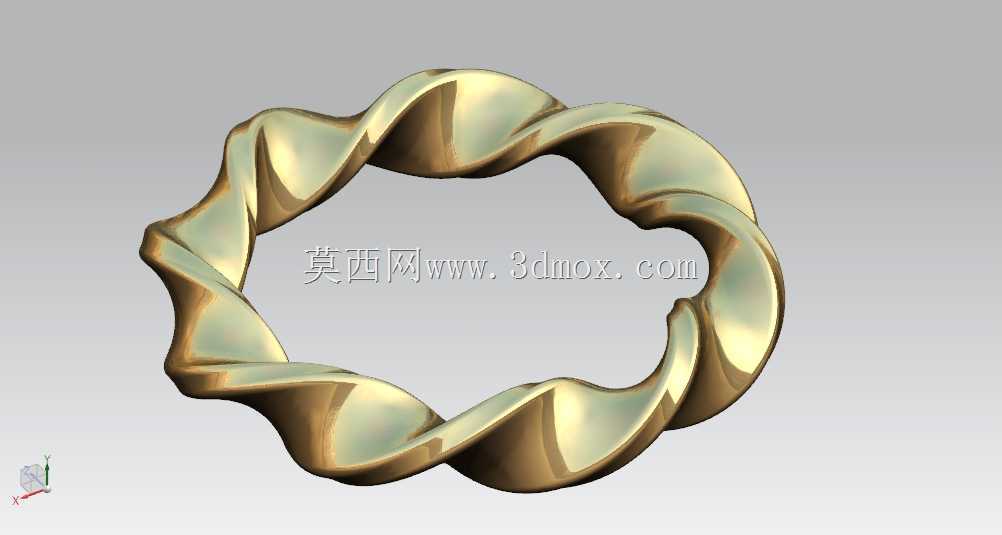

螺旋扭纹环形金属装饰构件

　　这类螺旋扭纹环形构件，在日常工业配套与装饰五金场景里的适配范围很广，既可以作为高端五金拉手的核心受力装饰段，嵌入定制化家具、商用展柜的开合结构中，也能单独作为工业风装饰挂件、设备管线的限位装饰环使用，甚至在小型文创产品、首饰类五金的结构设计里，也常能看到这类扭纹环的衍生结构。从实际使用的角度出发，这类构件的核心功能并不局限于装饰，连续扭转的环形曲面在受力时能分散径向载荷，相比普通光滑圆环，在承受侧向拉扯、扭转力矩时，应力集中系数能降低三成左右，不会像等截面光滑环那样在焊缝或者截面突变处出现应力断裂的问题。

　　设计这类扭纹环的时候，首先要确定的是环形的基准中径，这个尺寸直接决定了构件的安装边界——如果是作为柜门拉手的装饰段，基准中径需要匹配拉手的安装孔距，预留出两端连接座的装配余量，环体的轴向宽度不能超过柜门与柜体之间的开合间隙，避免开关门时出现剐蹭；如果是作为管线限位环使用，基准内径要比被限位管线的外径大1到2毫米，预留出管线热胀冷缩的伸缩空间，同时扭纹凸起的高度不能超过周边结构件的安装平面，防止干涉其他部件的装配。建模过程中，首先要绘制环形的中心扫掠路径，也就是一个闭合的圆形基准曲线，之后绘制截面轮廓，这里的截面不是正圆形，而是带有渐变扭转角度的类椭圆截面，沿着环形路径做扫掠的时候，要给截面施加连续的角度扭转，每一段扭转的角度要均匀过渡，不能出现局部曲率突变，否则后续做金属抛光或者电镀处理的时候，突变位置会出现积料、抛光不到位的问题，影响最终的表面质感。

　　从结构特性来看，连续的扭纹曲面在光线照射下会形成连续的光影变化，金属材质的质感能被最大化凸显，这也是很多装饰类五金偏好这类结构的原因。同时扭纹形成的凹凸曲面，在作为握持部件使用的时候，能增加手部与构件之间的摩擦力，相比光滑圆环，握持时的防滑性能提升明显，哪怕手上沾有少量油污，也不容易出现打滑脱手的情况。如果是用在有振动的设备上作为限位环，扭纹形成的凹凸结构还能增加与配套橡胶减震垫的接触面积，减少环体在振动工况下出现的轴向窜动，不需要额外加设防松结构就能保持稳定的装配位置。

　　做结构校验的时候，要重点关注扭纹过渡位置的壁厚均匀性，因为扫掠扭转的过程中很容易出现局部壁厚过薄的问题，尤其是在扭纹的凹陷位置，如果壁厚低于1.5毫米，在做压铸或者锻造成型的时候，很容易出现充型不满的缺陷，后续受力时也容易在薄壁位置出现断裂。另外环体的两个端面要做平整处理，保证与配套连接件装配时的贴合度，装配面的平面度要控制在0.1毫米以内，避免装配后出现歪斜、间隙不均的问题。如果是用于外露的装饰场景，扭纹的棱边位置要做R0.3左右的圆角倒钝，既避免锐边划伤使用者，也能让电镀或者喷涂的涂层在棱边位置有足够的附着厚度，不会因为棱边过尖出现涂层脱落、露底的问题。

　　实际选型适配的时候，要根据使用场景确定环体的材质，如果是用于潮湿环境比如卫浴五金配套，要选用304或者316不锈钢材质，表面做拉丝或者镜面抛光处理，提升抗腐蚀性能；如果是用于家具装饰类场景，可以选用锌合金压铸成型，表面做镀金、仿古铜等表面处理，降低生产成本的同时满足装饰效果需求；如果是用于工业设备上的受力构件，要选用铝合金或者碳钢材质，做阳极氧化或者喷塑处理，保证足够的结构强度。不同材质对应的扭纹凸起高度也有区别，锌合金材质因为成型流动性好，扭纹的凹凸差可以做到3到5毫米，凸显立体纹理效果；碳钢材质如果是采用锻造成型，凹凸差控制在2到3毫米即可，避免锻造难度过大增加生产成本。
