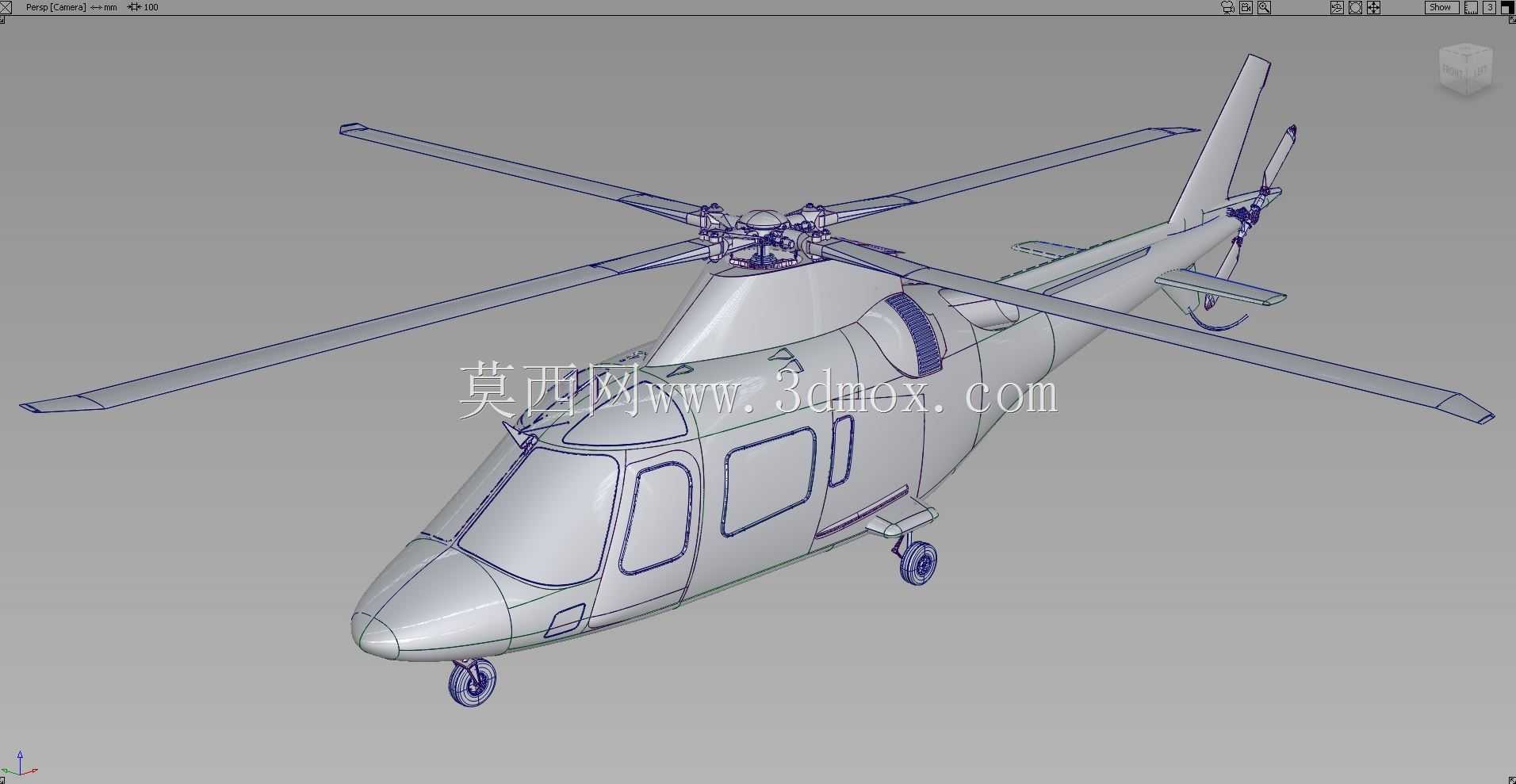

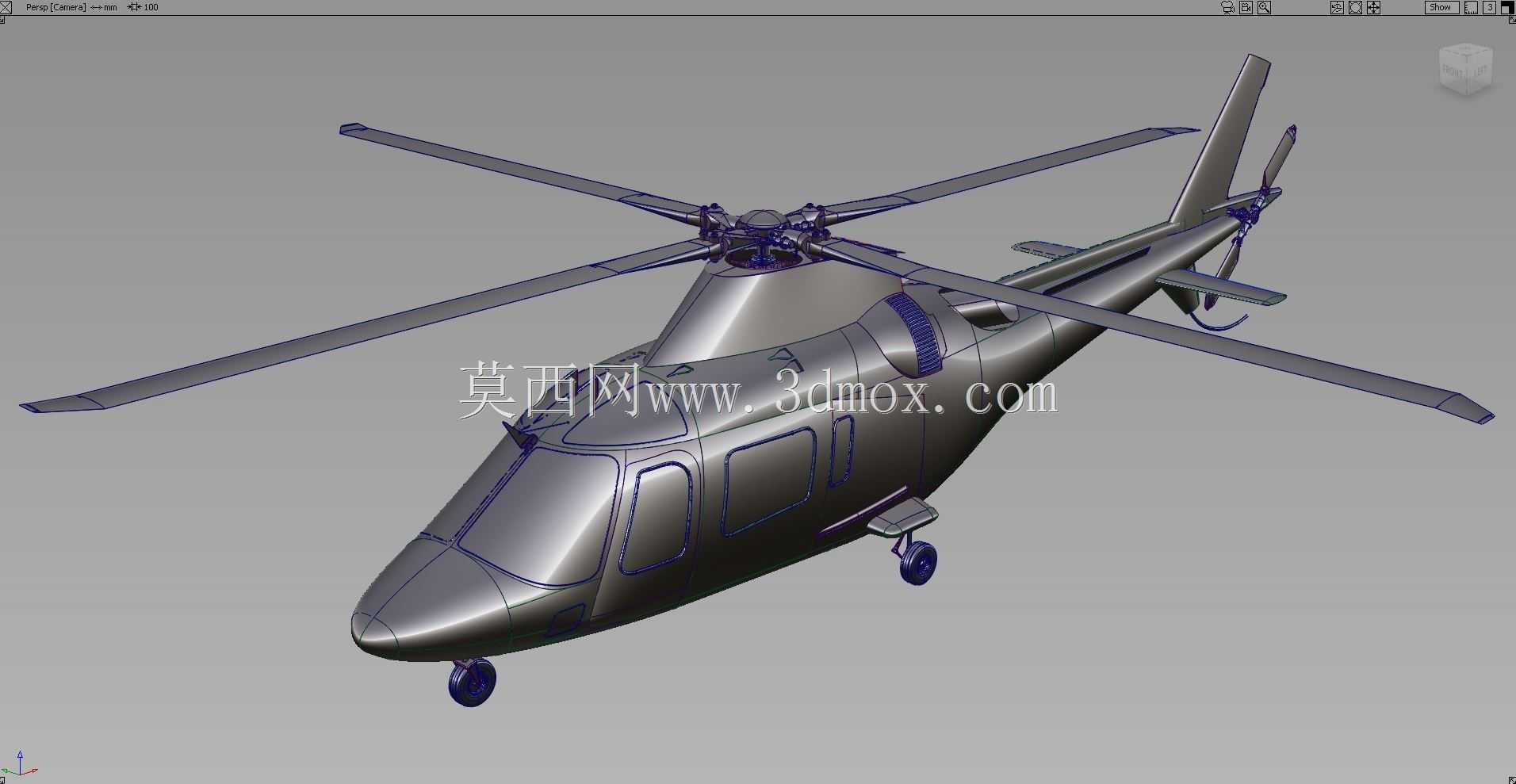

　　在通航作业与低空勤务场景中，轻型双发直升机的适配性一直是结构选型阶段的核心考量点，阿古斯塔A109的三维结构还原，首先围绕其实际作业场景的载荷边界展开设计。不同于重型运输直升机的宽体货舱布局，该机型定位为多用途轻型勤务平台，可覆盖警务巡逻、空中侦察、短途公务转运、应急医疗后送等多元场景，因此在结构建模时，首先对机身的截面轮廓做了精准拟合：机身主体采用流线型窄体设计，机头段为多曲面拼接的玻璃座舱罩，曲面曲率兼顾前向飞行员视野与高速飞行时的气动减阻需求，座舱侧窗采用分段式矩形切角设计，既保证侧方观察视野，也为后续加装任务设备预留了安装接口。

　　从旋翼系统的结构设计来看，该模型完整还原了四叶主旋翼的铰接结构，每片旋翼的翼型采用低速高升力翼型，桨叶前缘做了钝化处理以适应低空复杂气流环境，桨毂中心的铰支座结构保留了实际的连接孔位与挥舞铰、摆振铰的安装间隙，可直观呈现旋翼系统的运动自由度边界。尾梁段采用渐变收窄的锥形结构，尾桨布置在尾梁末端左侧，配合垂尾与平尾的安定面结构，保证低空悬停与低速飞行时的航向稳定性，尾梁上的水平安定面采用对称翼型，安装角预设为2度，可在巡航状态下抵消主旋翼下洗气流带来的低头力矩。

　　机身下部的起落架采用后三点式滑橇-轮式复合结构？不，该机型实际为前三点可收放轮式起落架，建模时准确还原了前起落架的转向机构与主起落架的缓冲支柱结构，主起落架轮舱位于机身中部下侧，收放路径与机身蒙皮的贴合间隙控制在合理范围，避免收放过程中出现结构干涉。机身外部的迷彩涂装分块完全贴合实际军用勤务型号的迷彩规范，迷彩块的边缘沿着机身结构接缝分布，既符合视觉伪装需求，也对应了实际机身蒙皮的分块拼接位置，每块蒙皮的连接铆钉位置在模型表面做了简化示意，可用于后续的结构装配演示。

　　在安装边界的尺寸控制上，该模型严格参照实机的尺寸比例还原：机身总长度（含旋翼转动状态）对应实机13米级的尺寸范围，主旋翼直径对应11米级的尺寸边界，机高（尾桨处于最高位置）控制在3.5米级的范围，所有外部突出物包括空速管、天线、着陆灯的安装位置都与实机一致，不会超出整体的外轮廓边界。座舱内部的结构做了适度还原，包括前后排座椅的安装位置、驾驶舱操纵台的轮廓、座舱门的开合铰链位置，可用于演示人员登乘路径与内部载荷空间的分布，其中座舱内部的可用宽度对应1.4米级的尺寸，可满足两副担架并排布置的医疗转运需求，也可加装6个乘客座椅完成短途运输任务。

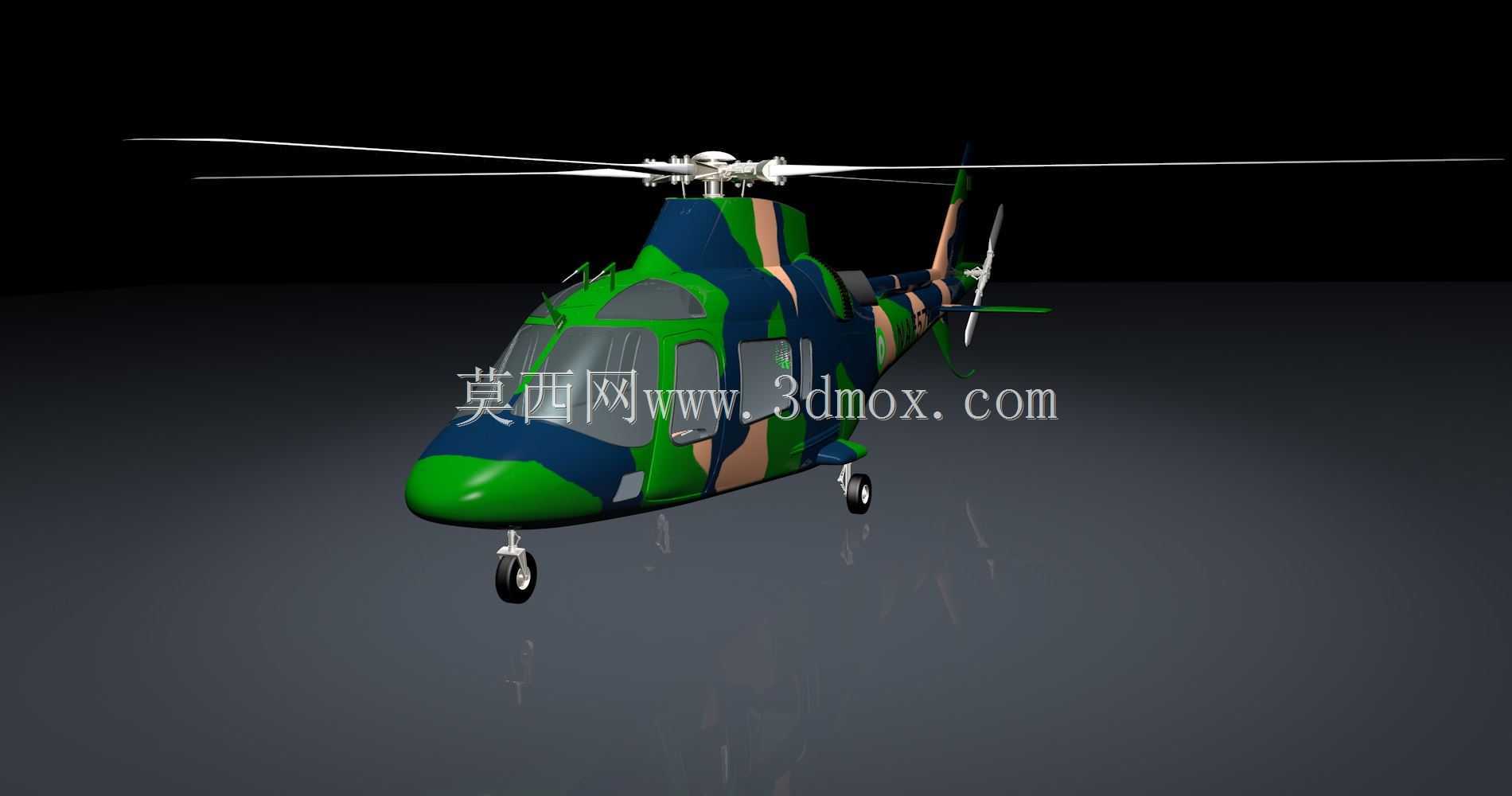

　　从设计思路的落地来看，建模过程中优先保证了气动外形的曲面连续性，机身曲面全部采用G2连续过渡，避免出现曲面折角影响气动仿真的精度，对于机身侧面的通风口、排气口等功能性开口，都按照实际的气流方向做了开孔方向的还原，发动机排气口位于机身顶部主减速器舱后侧，排气方向向后上方倾斜，可避免热废气被吸入发动机进气道，同时降低红外特征信号。机身尾部的尾桨传动路径沿着尾梁内部布置，模型中预留了传动轴的安装通道，可用于后续传动系统的装配演示，尾桨叶采用两叶半刚性结构，桨叶的扭转角从根部到尖部线性变化，匹配悬停与巡航状态下的拉力分布需求。

　　针对不同作业场景的改装需求，该模型的机身两侧预留了短翼挂点的安装接口，接口位置位于主起落架舱上方的机身承力框位置，可挂载副油箱、光电吊舱、轻型任务载荷等设备，挂点的承载边界按照实机的载荷限制设置，不会超出机身结构的强度范围。机头下方预留了光电转塔的安装平台，平台表面为平面结构，可适配不同型号的侦察设备安装，安装位置不会遮挡飞行员的前下视视野，同时保证传感器的下方探测范围覆盖360度周视需求。
