米-24武装直升机外观结构三维建模作品

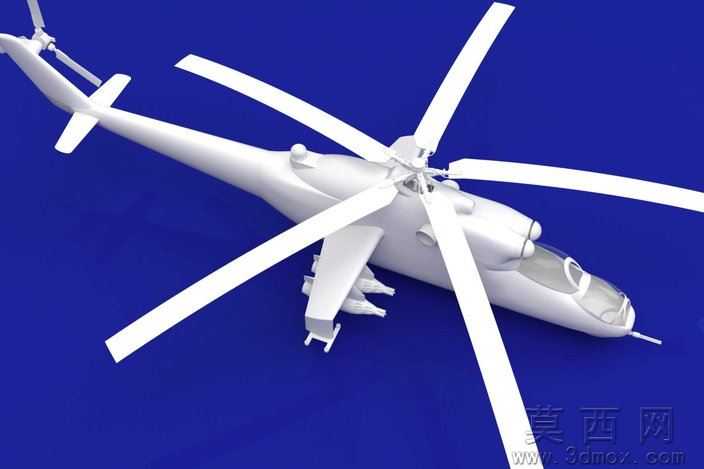

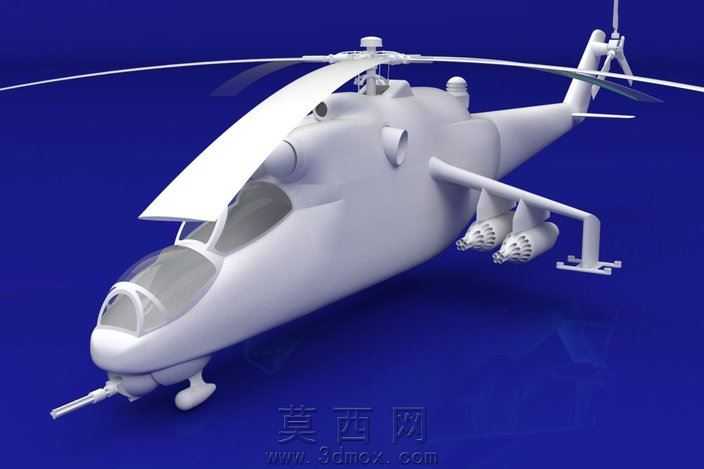

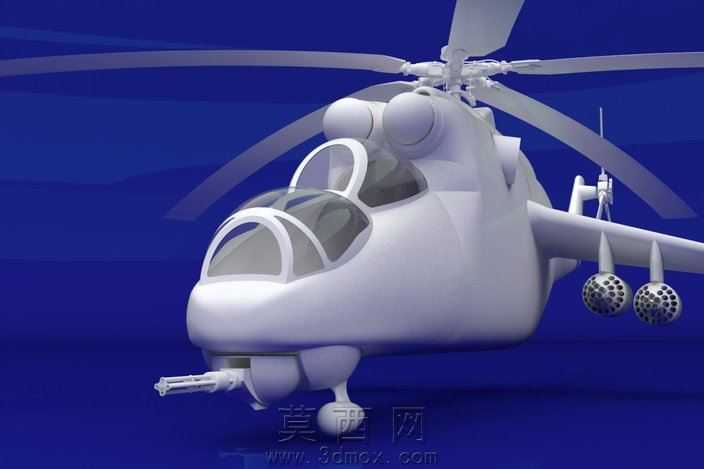

本作品为单旋翼带尾桨式武装直升机的三维外观建模成果，建模过程围绕真实武装直升机的气动外形与结构特征展开，首先通过参考实机的多视角影像资料，梳理机身主体、主旋翼系统、尾旋翼系统、机载武器、起落架、座舱罩等核心部件的比例关系与造型特征，在三维建模环境中先以基础几何体搭建整体比例框架，确定机身的纵长比例、旋翼直径、尾梁长度、短翼位置等关键尺寸基准。机身部分采用曲面建模方式逐步勾勒流线轮廓，从机头的雷达罩与航炮安装位开始，依次塑造驾驶舱的曲面风挡造型、中段机身的过渡曲面、尾梁的收窄形态，全程保证曲面的曲率连续，还原实机的气动外形特征，避免出现生硬的棱角转折。主旋翼系统部分，分别构建五片主旋翼桨叶的翼型曲面，还原桨叶从根部到尖部的翼型厚度变化与扭转角度，同时搭建主旋翼桨毂的复杂连接结构，还原桨叶与桨毂之间的铰接结构细节；尾旋翼部分按照尾梁末端的安装位置，构建尾桨叶与尾桨毂结构，同时还原尾翼的水平安定面与垂直安定面的造型，匹配实机的尾部气动布局。机身两侧的短翼部分，按照实机的武器挂载设计，构建短翼的曲面造型，并在短翼下方添加机载导弹的挂载模型，还原武装直升机的武器搭载特征；起落架部分采用后三点式起落架的结构造型，还原主起落架与尾起落架的支撑结构与轮组造型；座舱罩部分采用半透明材质预设，还原玻璃座舱的通透质感，机身主体部分采用哑光白色航空涂装材质，在渲染环节搭建纯色蓝色背景环境，添加均匀的环境光与主光源，调整光影角度突出机身曲面的起伏结构与旋翼的轮廓形态，通过柔和的阴影效果强化模型的立体感，既保证整体造型的辨识度，也清晰呈现各部件的装配位置与结构关系，完整还原该型武装直升机的外观设计特征。
