Wilga PZL-104航模动力组件结构设计

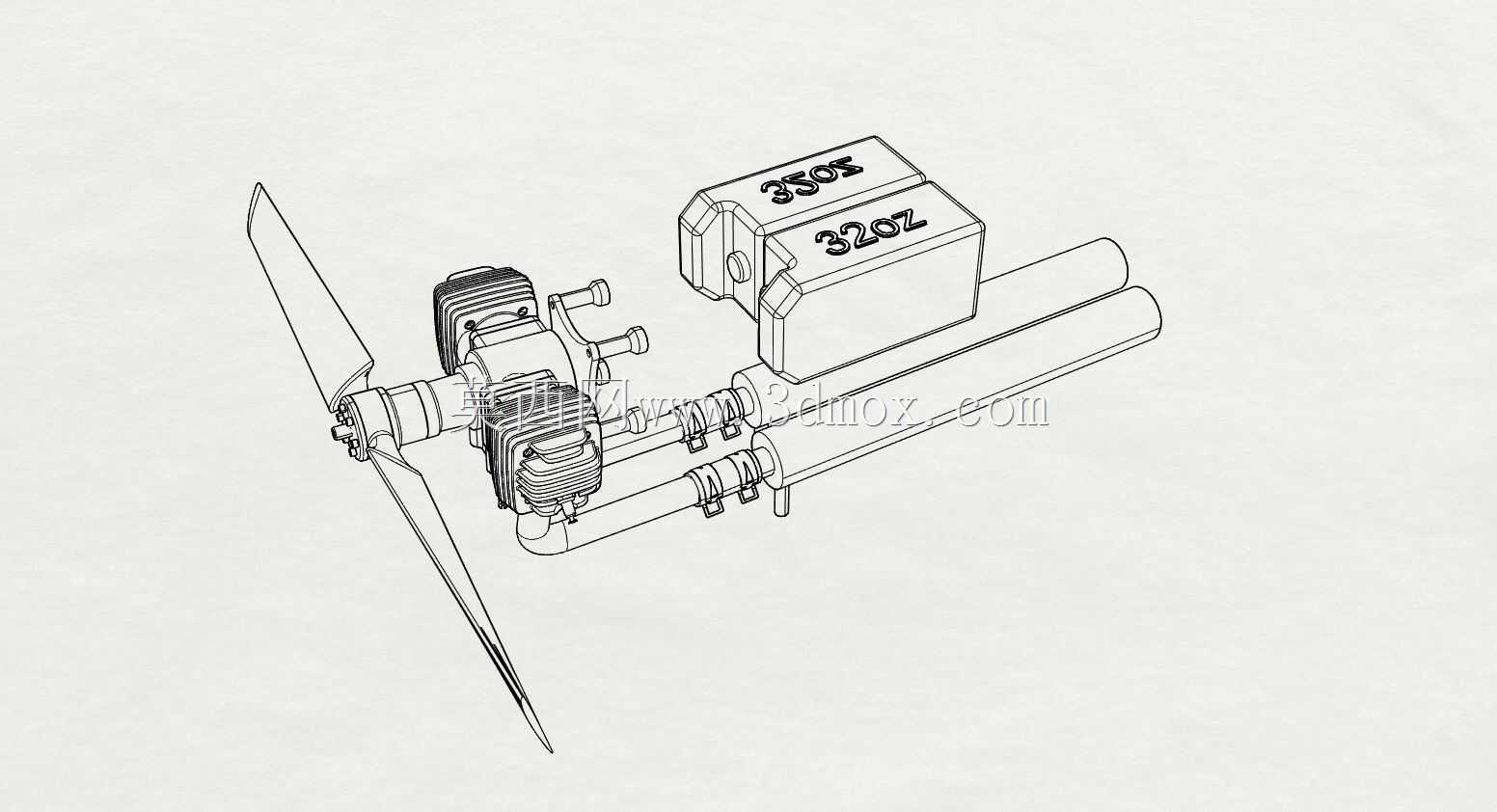

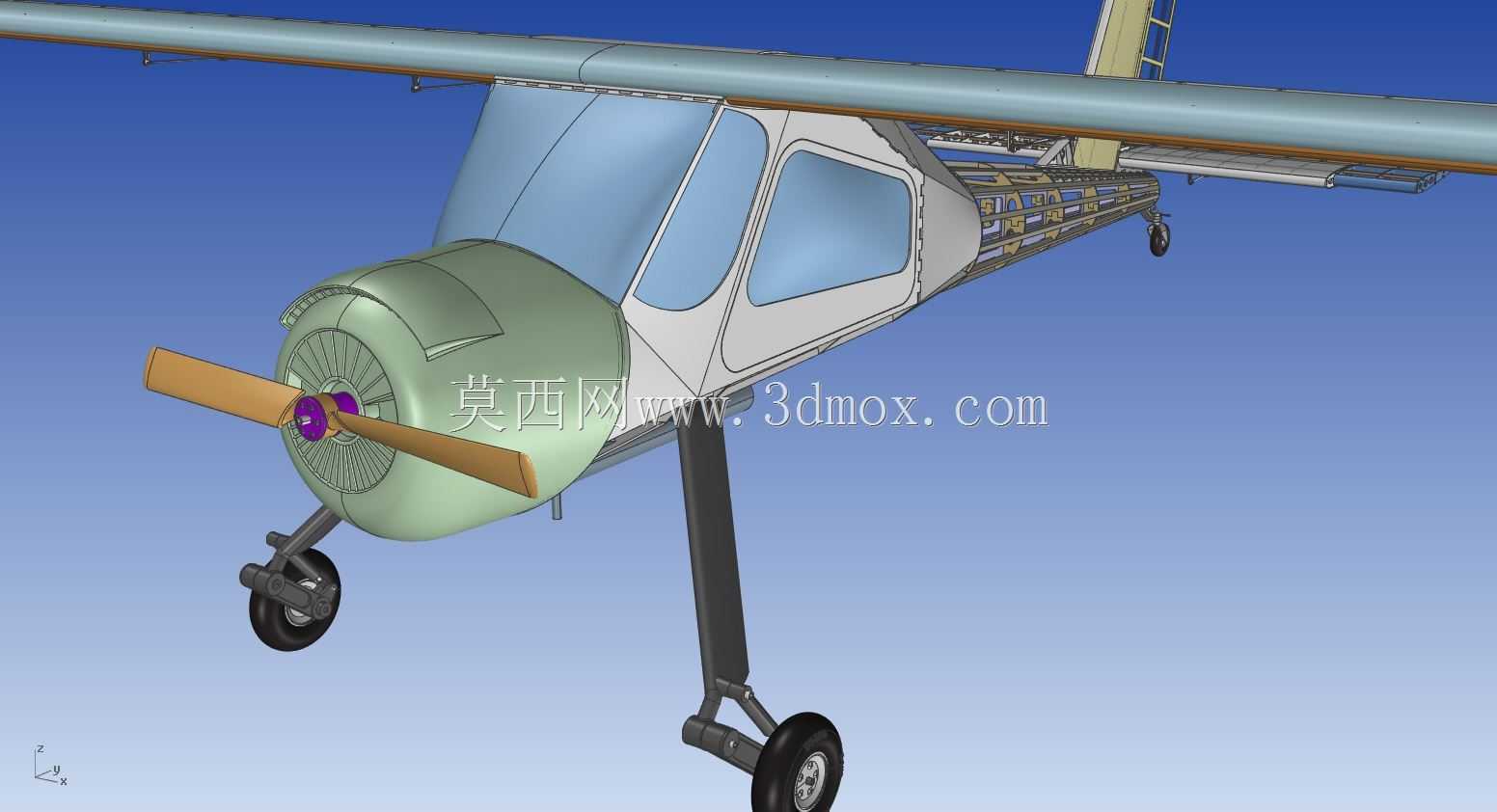

　　这套动力组件是为Wilga PZL-104轻型飞机等比例航模打造的油动动力单元，核心适配翼展1.8米至2.2米级别的固定翼像真机，在航模赛事像真组、户外休闲飞行场景中应用广泛，能够为航模提供足够的拉力输出，同时还原真机发动机的外观细节，满足像真机的外观仿真需求。从结构设计来看，整套组件采用直列双缸活塞式发动机布局，前端直接驱动双叶螺旋桨，这种布局能够平衡发动机的往复惯性力，降低运行过程中的振动传递，避免航模飞行过程中因振动导致舵机虚位、机身结构疲劳的问题。发动机缸体部分设置了密集的散热鳍片，在航模高速前飞时，迎面气流能够顺着鳍片间隙快速带走缸头热量，保证长时间大油门运行时的温度稳定，避免过热导致的功率衰减甚至活塞卡滞故障。

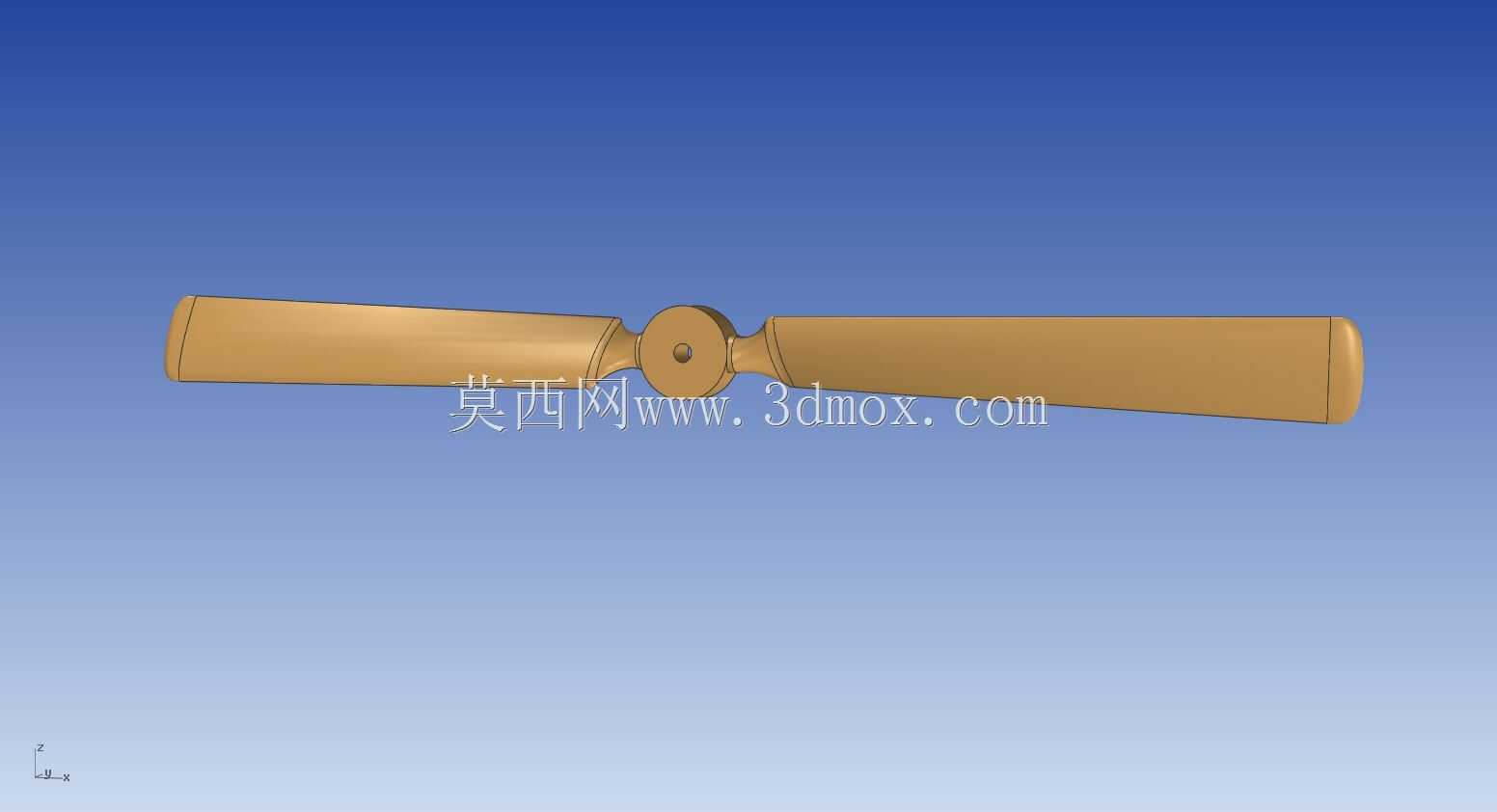

　　排气部分采用双侧并列排气管路，管路走向顺着发动机侧面向后延伸，既避免了排气气流直接冲刷机身蒙皮，也能在一定程度上降低排气噪音，同时还原了真机发动机的排气布局特征，提升外观仿真度。点火模块采用独立分体式设计，固定在发动机缸体后侧的安装位上，模块外壳做了凸起的标识造型，既还原了真机点火组件的外观，也在结构上预留了点火线的走线槽位，方便装配时线路规整，避免线路与运动部件干涉。螺旋桨采用等比例缩小的真机桨叶构型，桨根位置做了加强结构，与发动机输出轴的连接采用标准的航模发动机桨夹接口，能够兼容市面上同规格的螺旋桨配件，方便使用者根据飞行场景更换不同螺距的桨叶，调整拉力输出特性。从安装边界来看，整套动力组件的安装座预留了四个标准固定孔位，

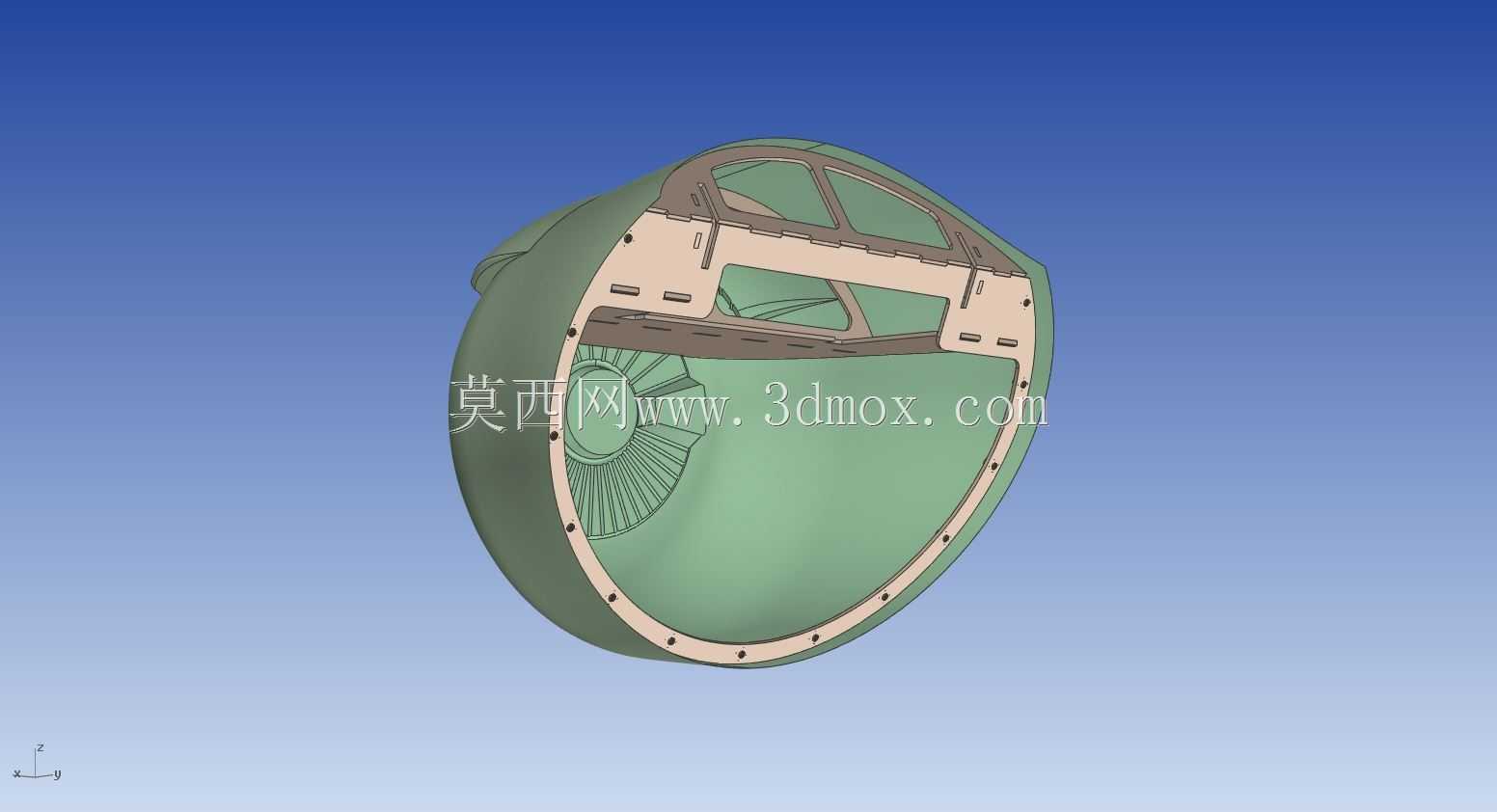

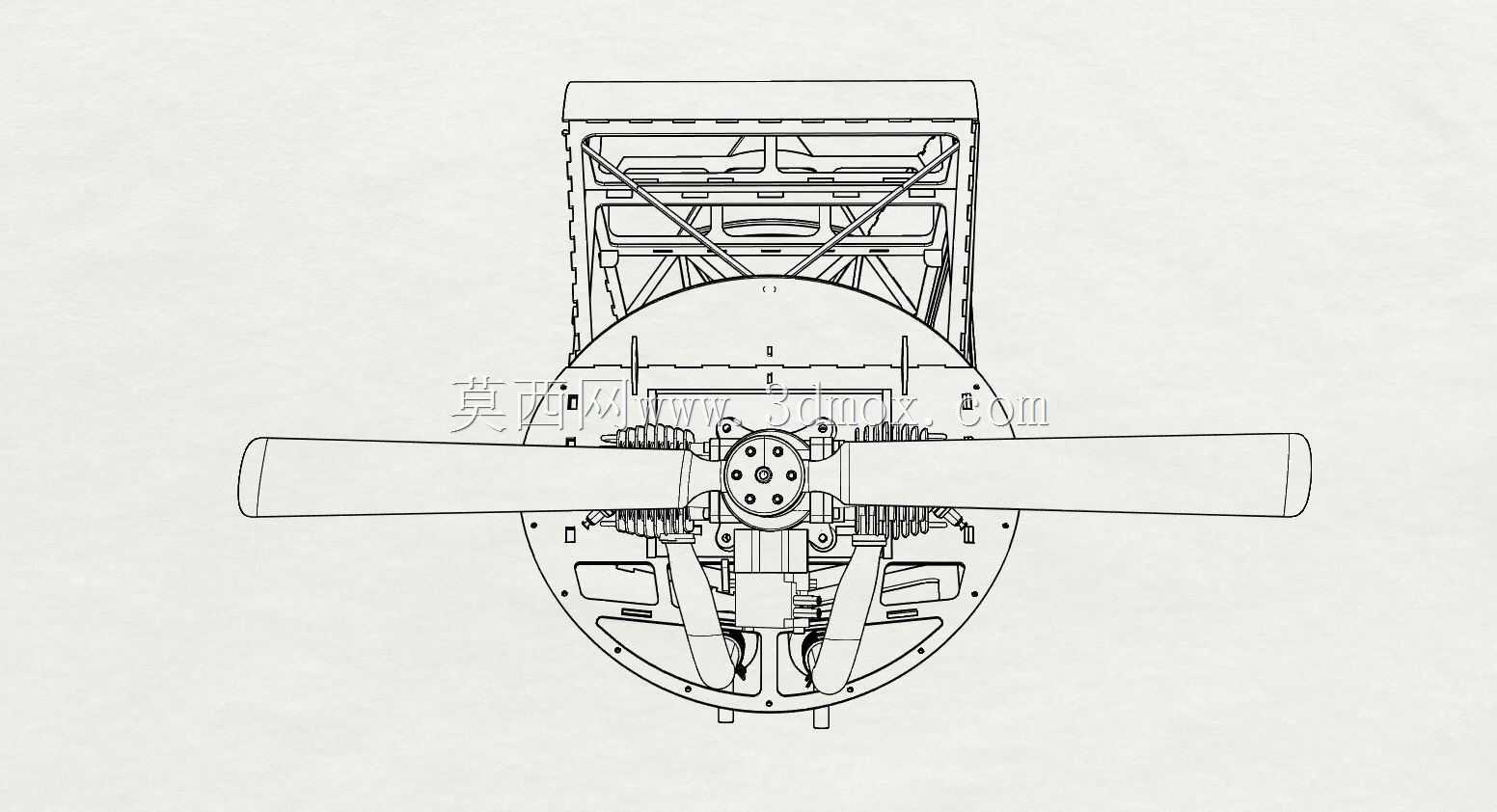

　　孔位间距匹配常规1.8米级像真机的防火板安装尺寸，安装时不需要额外对防火板进行打孔修改，降低装配难度。发动机输出轴中心与安装座底面的高度差经过精准测算，装配后螺旋桨旋转平面与航模机头罩的间隙控制在8毫米至12毫米之间，既避免了桨叶旋转时碰擦机头罩，也不会因为间隙过大影响机头部分的像真度。油路接口设置在发动机后侧下方位置，接口朝向与机身油箱的常规安装位置匹配，装配时油管可以顺着防火墙预留的走线孔直接连接油箱，减少油路弯折，保证燃油供给顺畅。在功能特性上，这套动力组件的排量适配30CC级别的航模使用需求，能够输出足够的静拉力，满足航模起飞、特技动作的动力需求，双缸布局的运行平顺性优于单缸同排量发动机，

　　能够降低飞行过程中的振动对机载电子设备的影响，提升飞行稳定性。设计过程中充分考虑了航模装配的维护需求，火花塞位置预留了足够的扳手操作空间，日常维护更换火花塞时不需要拆卸整个发动机，只需要用专用套筒即可完成操作；排气管与缸体的连接采用卡箍固定结构，拆卸维护时只需要松开卡箍即可取下排气管，方便清理排气管内的积碳。整套组件的外形细节完全参照真机Wilga PZL-104的发动机结构进行等比例还原，缸头的散热鳍片间距、排气管的弯折角度、点火模块的外形轮廓都与真机保持一致，装配到航模上之后，透过机头罩的散热格栅能够看到发动机的细节结构，大幅提升像真机的仿真效果。在实际飞行场景中，这套动力组件的油门响应线性度较好，从怠速到全油门的过渡平顺，不会出现突然的动力爆发导致航模姿态失控，适合像真机的平缓飞行风格，同时在大油门爬升阶段能够提供稳定的动力输出，满足航模完成通场、低空通场、小半径转弯等飞行动作的需求。结构设计上对受力较大的部件做了针对性加强，比如螺旋桨安装座、发动机安装耳位置都做了加厚处理，能够承受螺旋桨旋转时的离心力以及飞行过程中的载荷冲击，避免长时间使用后出现结构断裂的问题。
