喷气式无人作战飞行器三维设计作品

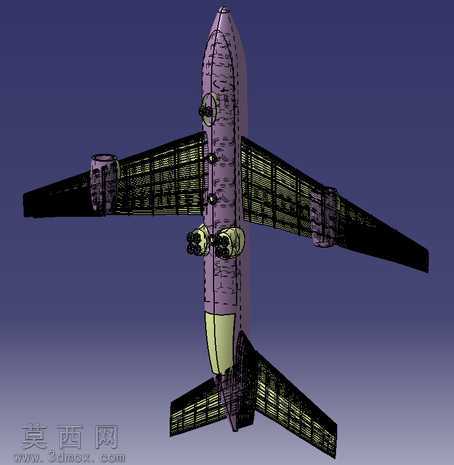

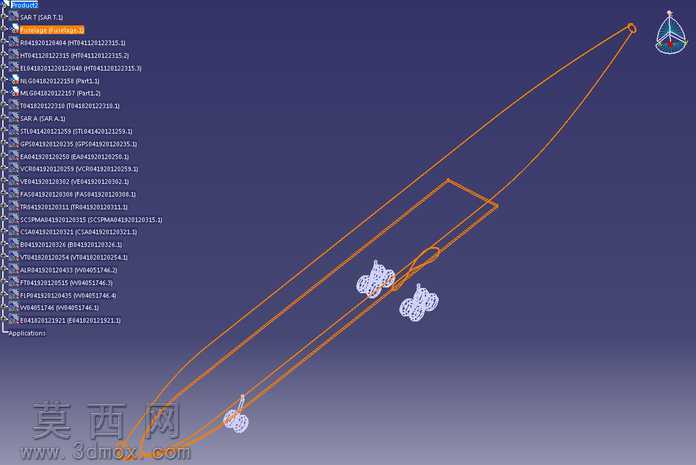

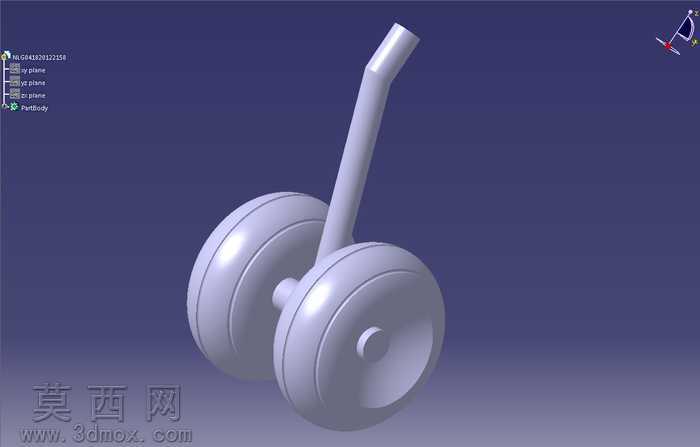

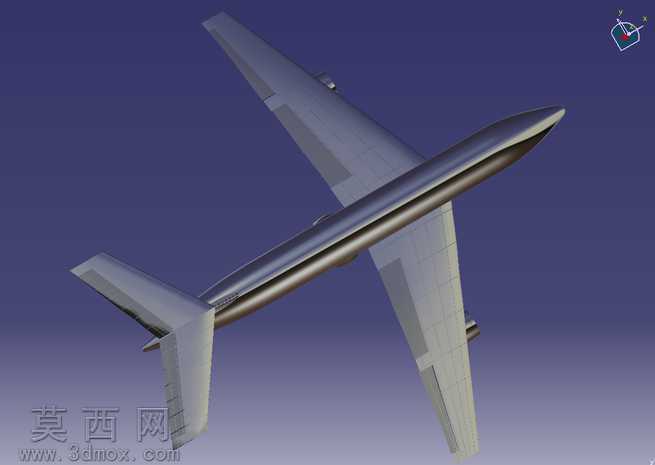

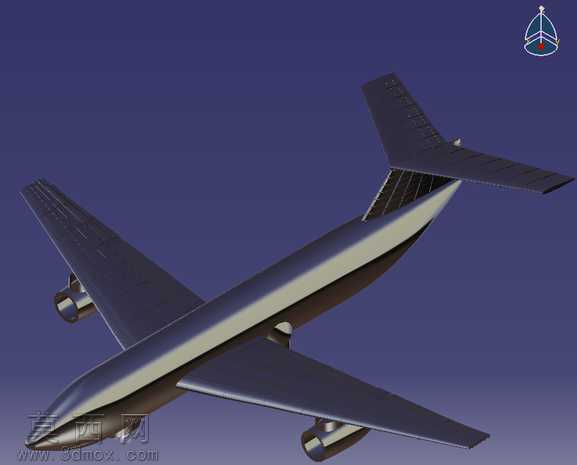

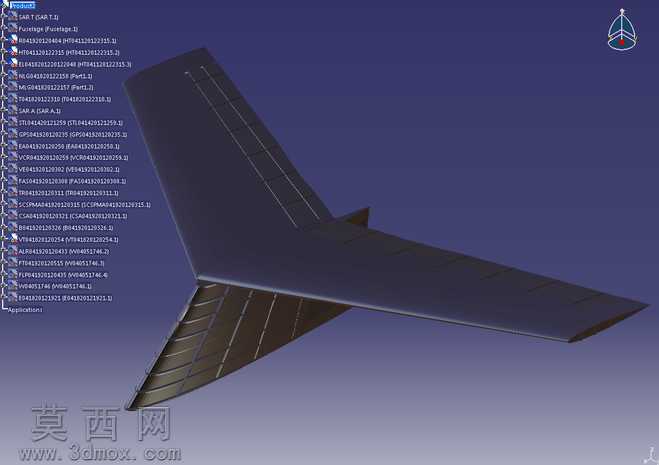

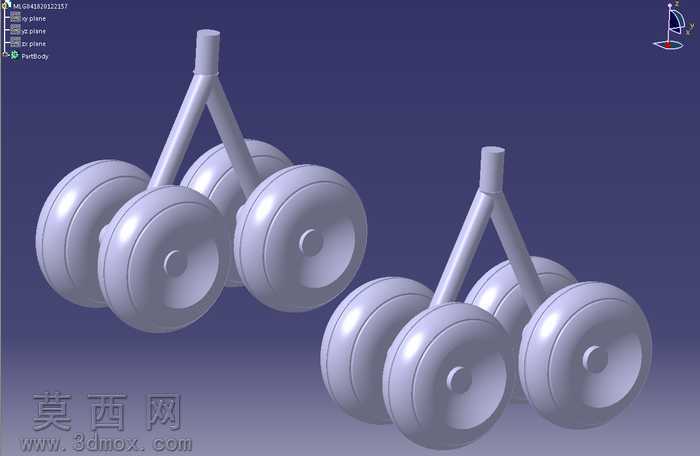

本作品为首次尝试CAD绘图完成的无人作战飞行器三维设计，整体采用低单翼常规气动布局建模，建模过程中优先保证机身流线型曲面的顺滑过渡，从机头尖锐的锥形雷达罩开始，沿纵轴逐步构建机身中段的设备舱、燃油舱轮廓，再延伸至机尾的V型尾翼结构，全程通过曲面放样、边界凸台等建模指令控制曲面曲率，避免出现曲面褶皱、曲率突变的问题，保证整机气动外形的合理性。机翼部分采用后掠翼设计，建模时单独拆分机翼主体、襟翼结构区域，通过拉伸切除、曲面修剪完成机翼与机身的融合过渡，两侧机翼下方对称布置双喷气式发动机吊舱，吊舱建模还原了进气道唇口、尾喷口的基本结构，保证吊舱与机翼挂架的连接结构符合常规飞行器的承力逻辑。尾翼部分采用V型倾斜尾翼设计，替代传统的垂直尾翼与水平尾翼组合，既可以降低飞行过程中的雷达反射截面积，也能通过两个尾翼的差动同时实现航向与俯仰姿态的控制，建模时对尾翼与机身尾部的连接区域做了圆角过渡处理，避免应力集中的结构问题。材质渲染阶段，机身主体采用哑光深灰金属材质，模拟航空铝合金蒙皮的质感，机身侧面沿纵轴添加浅灰色装饰条提升视觉层次感，机翼与尾翼表面添加细微的蒙皮接缝纹理，还原真实飞行器的蒙皮拼接细节，发动机吊舱部分采用稍深的金属材质，尾喷口区域添加高温灼烧后的暗金属质感，提升整体渲染的真实度。设计思路上以成熟的喷气式公务机气动布局为基础，去除有人驾驶所需的座舱、生命保障系统相关结构，将节省出的机身空间用于搭载任务载荷与燃油，在保证飞行稳定性的前提下提升无人作战平台的续航能力与载荷能力，整机结构拆分清晰，各部件之间的连接逻辑合理，既满足CAD绘图练习的需求，也完整还原了喷气式无人作战飞行器的基本外形与结构特征，为后续的结构细化、气动仿真提供了基础的三维模型支撑。
