Ritewing西风XL固定翼航模结构设计

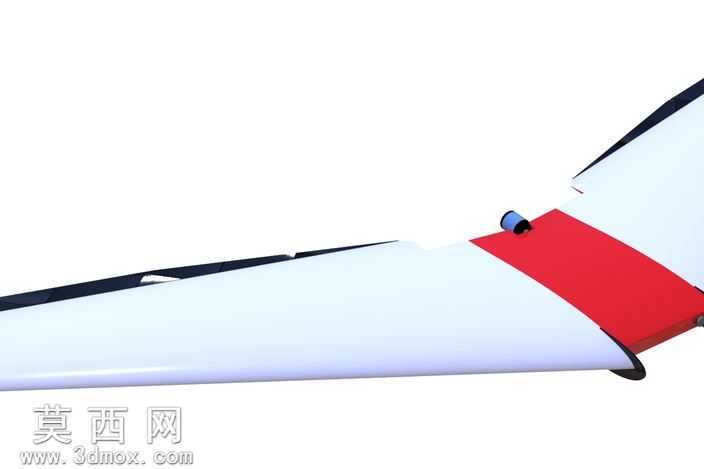

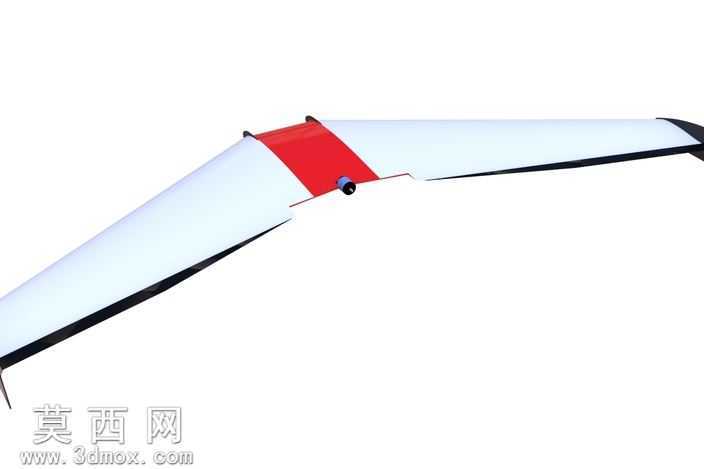

本作品为Ritewing西风XL飞翼布局固定翼航模的三维建模设计，建模过程基于Ritewing Zephyr XL的成熟航模架构进行优化调整，针对非核心次要结构做了适配性修改，适配Mh64翼型的气动使用需求，设定翼展参数为1800毫米，兼顾航模的滑翔性能与飞行稳定性。建模阶段首先梳理飞翼布局的整体气动轮廓，以翼型曲线为基准构建主翼面的基础曲面，通过放样、曲面修剪等操作完成机翼主体的顺滑过渡，确保翼面不存在突兀的折角破坏气动连续性，针对机翼前缘做了加厚处理，提升航模飞行时的抗冲击能力，机翼后缘预留了操纵面的安装间隙，适配后续舵机等配件的装配需求。材质渲染阶段，机翼主体主体采用哑光白色轻质航模材质模拟常用的泡沫基材质感，机翼中段的醒目红色区域做了高饱和度的色彩区分，既还原真实航模的外观标识设计，也便于飞行过程中的姿态识别，翼尖部位做了黑色包边的材质处理，模拟实际航模的耐磨防护结构，机翼上的小型配件做了蓝黑配色的塑料质感渲染，还原航模配件的真实视觉效果。结构设计上，该飞翼机型取消了常规固定翼的尾翼结构，整体重心沿翼展中轴线对称分布，翼根位置做了结构加强的厚度处理，预留了动力设备、电池、飞控系统的安装腔体，确保整机重量分布符合飞翼布局的重心要求，翼型选用的Mh64翼型具备较低的阻力系数，适配大翼展航模的滑翔飞行需求，1800毫米的翼展参数能够提供充足的升力面积，降低航模的起飞速度要求，提升低速飞行时的操控稳定性。建模过程中对机翼的各段翼弦长度做了渐变处理，从翼根到翼尖逐步收窄，既符合气动设计的减阻要求，也能够减轻翼尖的结构重量，减少飞行时的翼尖震颤问题，机翼上表面做了轻微的弧度处理，匹配翼型的升力生成需求，下表面相对平整，确保飞行时上下翼面的压力差能够提供稳定升力。
