双链轮环链传动输送机构三维设计

　　这套环链式输送结构，在散料、单元件连续输送场景里适配性极强，不管是冶金产线的高温铸坯短距离转运、建材车间的砌块工位移送，还是食品加工线的周转筐平稳输送，都能依靠链传动的大传动比、低打滑特性稳定运行，相比带式输送，它能耐受更高的环境温度，承载重载工况时的形变更小，不会出现带体蠕变导致的输送节拍偏移问题。

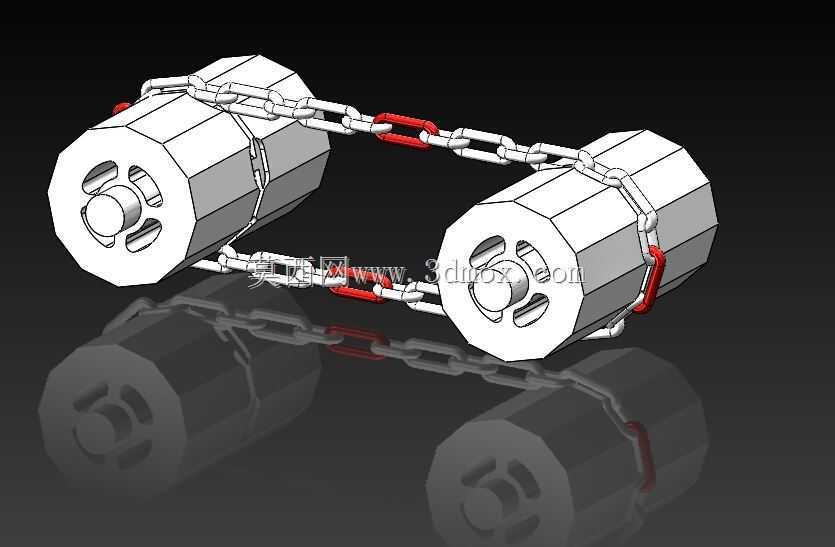

　　从结构设计逻辑来看，两端的驱动与从动链轮采用了多棱面轮毂构型，这种设计并非造型上的取舍，而是为了在安装时能快速适配不同规格的锁紧套，无需额外加工定位止口就能完成周向固定，轮毂上开设的四个弧形减重孔，是在保证轮体扭转强度的前提下，尽可能降低转动惯量，让频繁启停的输送工位不会因为链轮惯性过大出现链条过冲、跳齿的问题。环绕在链轮上的输送链采用标准长节距圆环链构型，每隔固定节距设置的红色链节是检修标记位，现场维护时无需逐节计数，只要对齐标记位就能快速判断链条伸长量是否达到报废阈值，也能在拆装接链时快速定位销孔位置，减少产线停机维护的时长。

　　设计时特意将链轮中心距做了可调节余量预留，从动端的轴承座采用腰型孔安装结构，张紧行程覆盖链条总长度的3%，完全能满足链条磨损伸长后的张紧需求，不需要额外加装张紧轮就可以保证链条悬垂度处于合理区间，避免运行过程中出现链条剐蹭机架、啮合异响的问题。整套机构的安装边界需要注意，链轮端面的跳动公差要控制在0.2mm以内，两链轮的同轴度偏差不能超过0.15mm，否则会出现链条偏磨、单侧受力过大导致断链的风险；链条的初始张紧度以悬垂段自然下垂量为两链轮中心距的1%-2%为宜，过紧会加剧链轮齿面与链环的磨损，过松则容易在启动瞬间出现跳齿脱链。

　　从功能特性上看，这套输送结构的牵引构件与承载构件可以灵活拆分，链环上可以根据输送物料的类型加装不同的附件，比如输送散料时加装料斗，输送单元件时加装托盘托架，不需要改动主体链轮与传动结构就能适配不同的生产需求。链环采用合金钢锻造后淬火处理，表面硬度达到HRC45-50，在有磨粒的工况下使用寿命比普通焊接链高出两倍以上，链轮齿形采用渐开线-圆弧复合齿廓，啮合时链环与齿面的接触为滚动摩擦，能有效降低运行时的噪音与功率损耗，相比传统的直线齿廓链轮，传动效率能提升4%左右。

　　在实际选型适配时，要根据输送物料的单重、输送速度、运行时长计算链条的安全系数，一般连续运行的重载工况安全系数要取到8以上，间歇运行的轻载工况也不能低于5，避免出现断链导致的产线事故。安装时要保证机架的支撑面平面度公差不超过0.3mm/m，否则两链轮的平行度偏差会随着机架变形逐渐增大，加速链条的非正常磨损。这套结构没有多余的冗余设计，所有构型都服务于实际运行的可靠性与维护便捷性，不管是做新线设计的参考，还是旧线改造的构型替换，都能直接提取核心参数做适配调整，不需要做过多的结构改动就能落地使用。
