包裹递送分拨用拨料推送机构设计

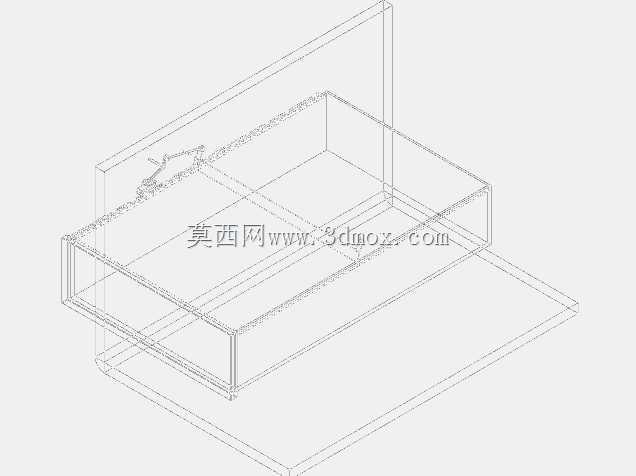

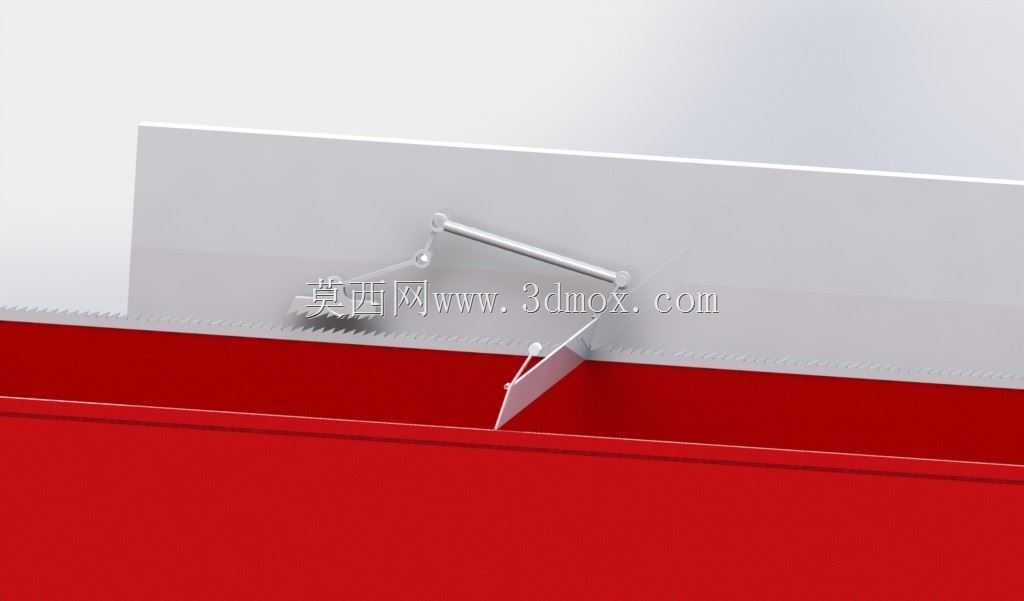

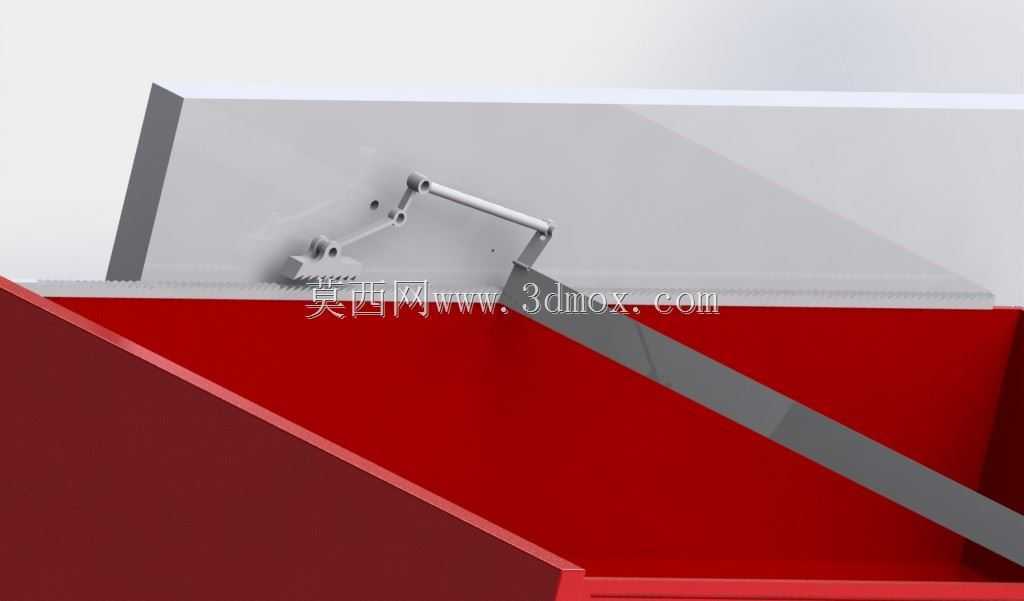

　　在电商仓储、快递分拨的物料输送环节，料仓内待分拣包裹的单次定量拨出一直是影响分拣效率的关键节点，这套拨料推送机构正是针对该场景开发的配套辅件，主要安装在带侧边挡边的皮带输送机或料仓出料口位置，解决堆叠包裹卡滞、单次出料量不可控的实际问题。从结构组成来看，整套机构核心包含固定安装座、摆臂驱动杆、拨料铲板、铰接销轴四个核心部分，固定安装座通过螺栓锁付在料仓或输送机的侧边挡边顶部，不需要对原有输送设备的主体框架做大规模改动，适配性较强。摆臂驱动杆采用两端铰接的安装形式，一端连接固定座上的驱动输出端，另一端与拨料铲板的上部铰接，同时铲板中部还设置了一根辅助支撑摆杆，形成平行四边形的连杆运动轨迹，

　　保证拨料铲板在整个往复运动过程中始终保持垂直于料仓内物料堆积面的姿态，不会出现铲板歪斜导致的包裹卡滞、漏拨问题。拨料铲板的下边缘做了15度的斜切倒角处理，倒角方向朝向物料来向，在铲板下行拨料时可以顺畅插入堆叠的包裹缝隙中，不会出现硬顶包裹导致的包装破损情况，铲板的板面采用薄钢板折弯成型，整体重量较轻，降低驱动端的负载要求。从安装边界来看，整套机构的横向安装宽度仅需占用料仓侧边挡边上方120mm的空间，纵向伸出长度根据料仓的内部宽度做适配调整，常规适配的料仓内部宽度在300mm到800mm区间，安装时只需要保证拨料铲板的下止点距离输送皮带表面留有20mm的安全间隙，避免铲板运动过程中刮擦皮带表面造成皮带磨损。

　　驱动端可以根据现场的自动化程度选配，既可以采用气缸做直线往复驱动，实现固定节拍的拨料动作，适配标准化的高速分拣线，也可以采用伺服电机搭配曲柄连杆结构，根据前端包裹的检测信号调整拨料的频次和行程，适配多规格包裹混合输送的柔性分拣场景。在实际使用过程中，这套机构可以有效解决料仓出料口的包裹堆叠拱塞问题，当料仓内的包裹因为相互挤压形成拱状结构无法自然下落至输送面时，拨料铲板的往复运动可以破坏拱塞的受力平衡，让包裹顺畅下落，同时每次拨料动作可以将单份包裹推送至下游的输送工位，配合下游的扫码、称重设备完成单包裹的信息采集，避免多包裹同时进入检测工位导致的信息错漏。设计过程中特意对铰接位置做了间隙优化，所有铰接销轴都采用带自润滑衬套的结构，

　　不需要频繁加注润滑脂，适配快递仓储多粉尘、少维护的使用环境，同时所有外露的结构边缘都做了圆角钝化处理，避免操作人员巡检时被锐边划伤。整套机构的运动行程做了限位设计，在固定座上设置了软硬双重限位，硬限位采用聚氨酯缓冲块，避免摆臂运动超程导致的结构碰撞，软限位搭配驱动端的位置传感器，实时反馈摆臂的位置信号，接入输送线的整体控制系统，实现与上下游设备的动作联动。针对不同重量的包裹递送场景，还可以通过更换不同厚度的铲板板材调整结构强度，常规快递包裹场景采用2mm厚的冷轧钢板即可满足使用要求，如果是较重的工业包裹递送场景，可以更换为3mm厚的不锈钢板，提升铲板的抗变形能力。在安装调试阶段，只需要先将固定座锁付在侧边挡边的预设位置，再调整摆臂的初始角度，保证铲板在上止点时完全抬升至料仓挡边上方，不会阻挡包裹的正常进料，下止点时铲板的下边缘刚好到达安全间隙位置，随后连接驱动气源或电源，试运行3到5个往复循环，确认动作无卡滞、无异响后即可投入正常使用。相比传统的拨料辊结构，这套摆臂式的拨料机构结构更简单，维护成本更低，对于软质包装的包裹适应性更强，不会出现拨料辊缠绕包装胶带、包裹软边卡入辊缝的问题，在中小型快递网点的自动分拣线、电商仓的出库输送线上都有较强的适配性。
