滚筒式番茄大小分级分选设备结构

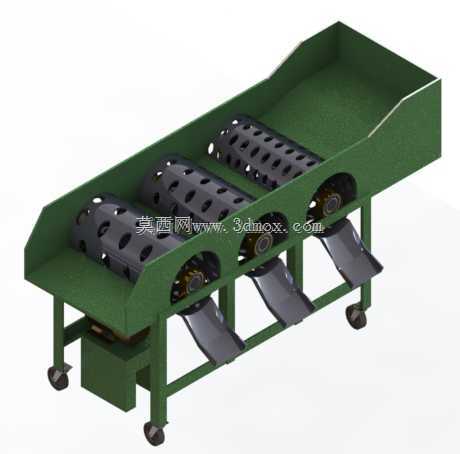

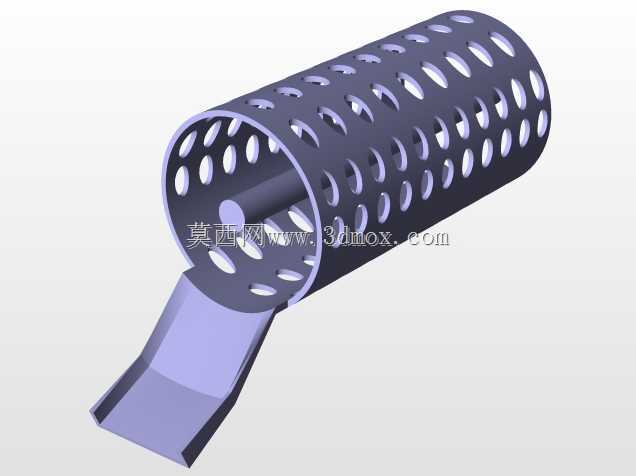

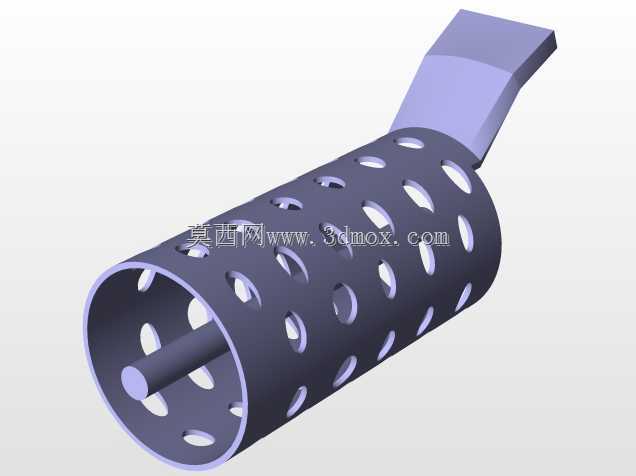

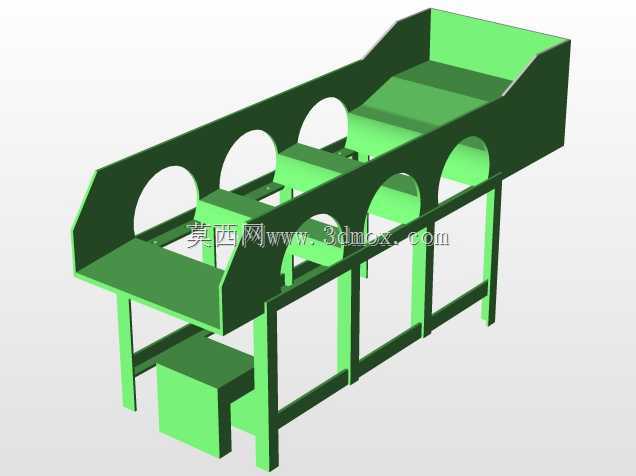

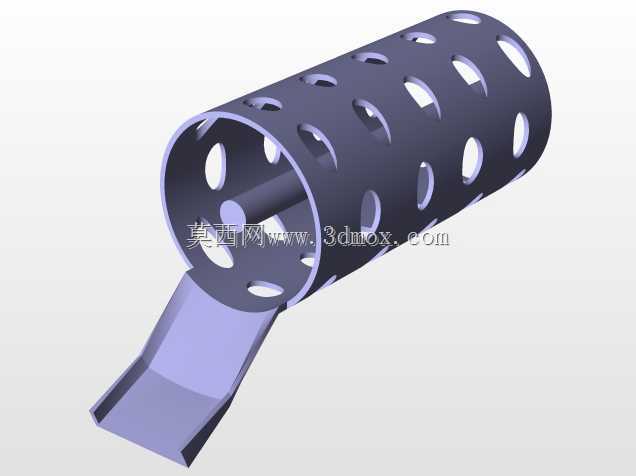

　　在果蔬产后初加工的产线环节，鲜果尺寸分级一直是替代人工分拣的核心工序，这套滚筒式番茄分级结构，正是针对中小型果蔬加工点、产地收购站的作业场景设计，适配鲜食番茄的产后分选作业需求，能在不损伤果皮的前提下完成不同果径番茄的快速分流。从实际作业逻辑来看，设备整体采用倾斜进料槽搭配多组平行排布的孔径渐变滚筒作为核心分选执行单元，进料端的宽幅导料槽做了圆弧翻边处理，避免上料时番茄滚落掉落，槽体内壁做了光滑过渡设计，没有尖锐凸起，减少果面磕碰划伤的概率。三组筛分滚筒沿物料输送方向依次排布，筒身的筛孔直径逐段增大，番茄从进料槽进入后落在滚筒组上，随着滚筒的低速转动，小于对应段筛孔直径的果实会从孔位落下，进入下方对应的导料溜槽，顺着溜槽滑入侧边的收集容器，大于所有筛孔的大果则会顺着滚筒组的输送方向从末端排出，完成四级果径的分选作业。

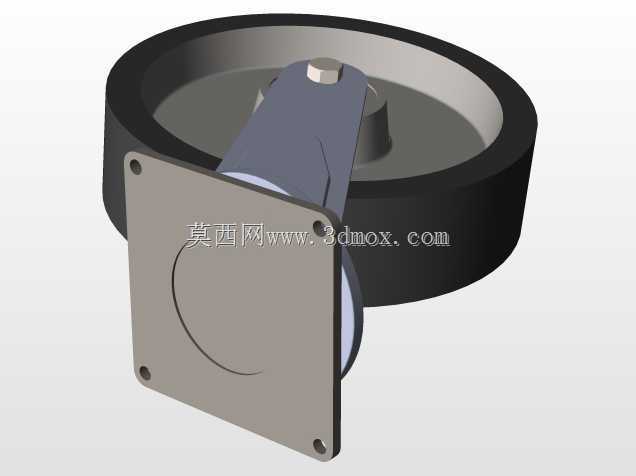

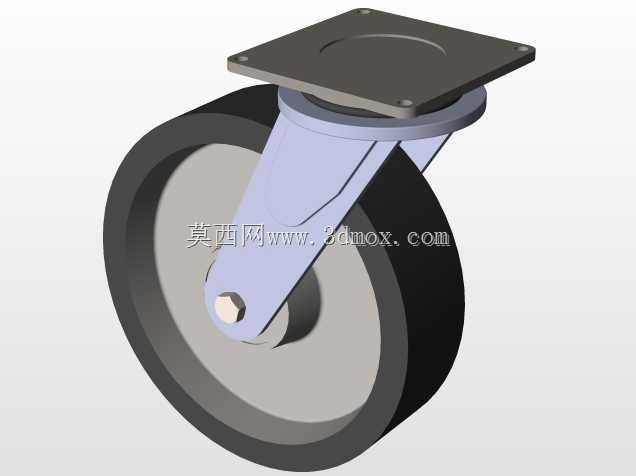

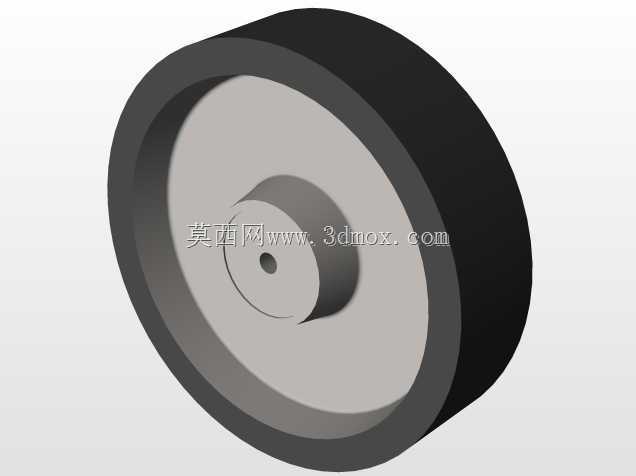

　　设计阶段首先考虑的是鲜果作业的低损伤要求，滚筒表面没有采用刚性金属冲孔的直接接触结构，筒身外层包覆了柔性缓冲层，筛孔边缘做了圆弧倒钝处理，避免转动过程中刮伤番茄表皮；滚筒的驱动端采用链传动结构，每组滚筒的转速控制在较低区间，既保证果实能在筒身表面充分滚动接触筛孔，又不会因为转速过高导致果实抛落磕碰。设备底部的机架采用方管焊接结构，整体重心偏低，四个支撑脚配置了带刹车的万向脚轮，方便在加工车间、产地收购点之间灵活转场移动，不需要做复杂的地面固定安装，到位后踩下刹车即可稳定作业。

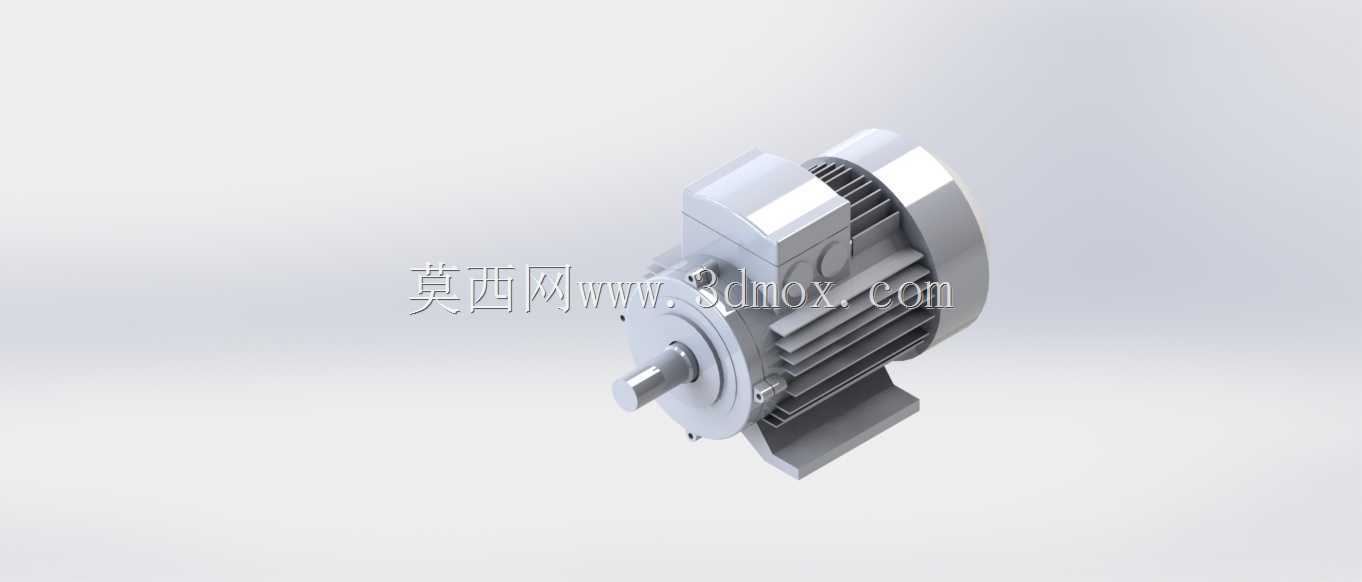

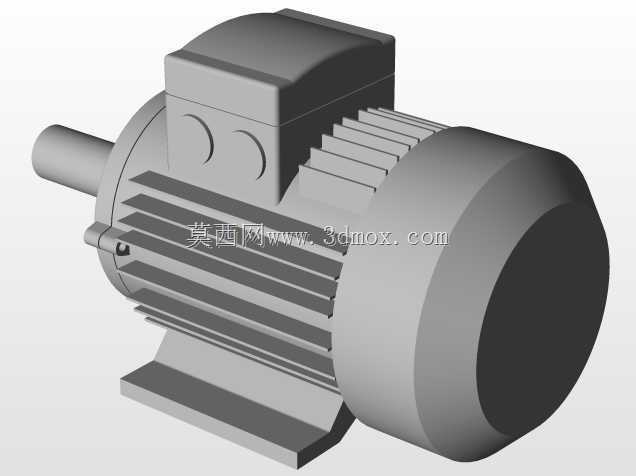

　　从安装边界来看，设备整体长度适配中小型加工车间的工位排布，宽度控制在常规作业通道可通行的尺寸范围内，进料端高度匹配人工上料的舒适操作高度，不需要额外搭建上料平台，出料端的三个溜槽间距足够放置常规的塑料收集筐，不需要额外加装接料辅件。驱动电机布置在机架下方的封闭安装仓内，做了防水溅处理，适配果蔬加工场景偶尔有水冲洗的作业环境，传动部位全部加装了安全防护罩，避免作业过程中衣物、工具卷入传动结构。

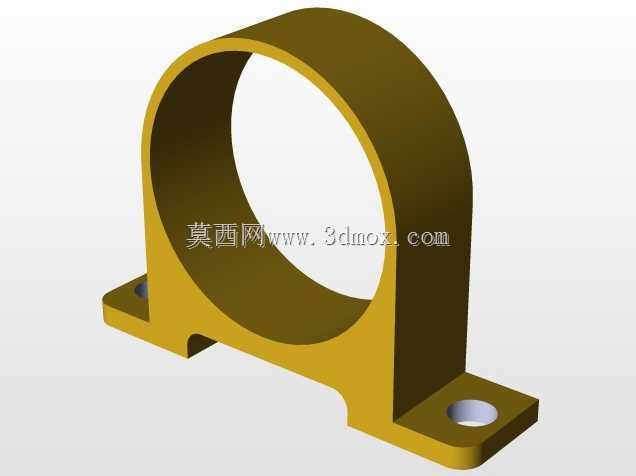

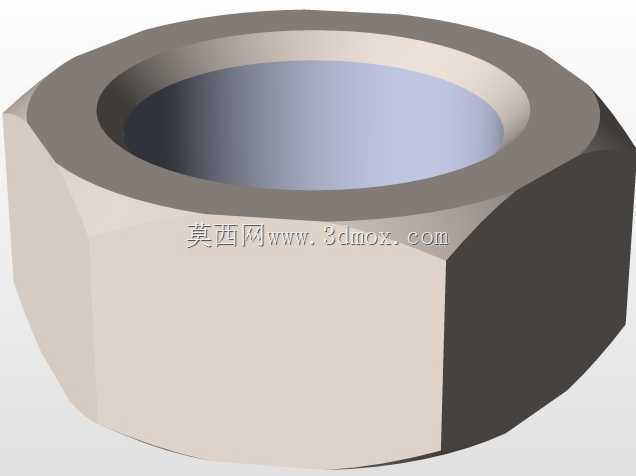

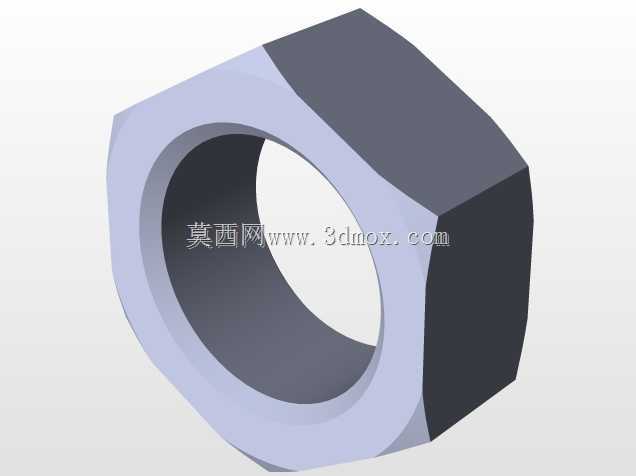

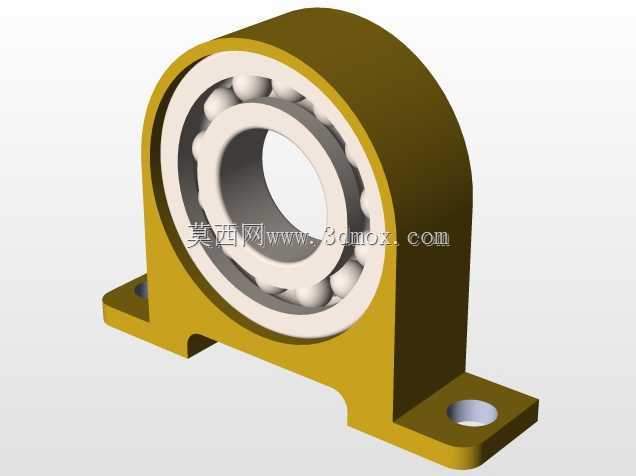

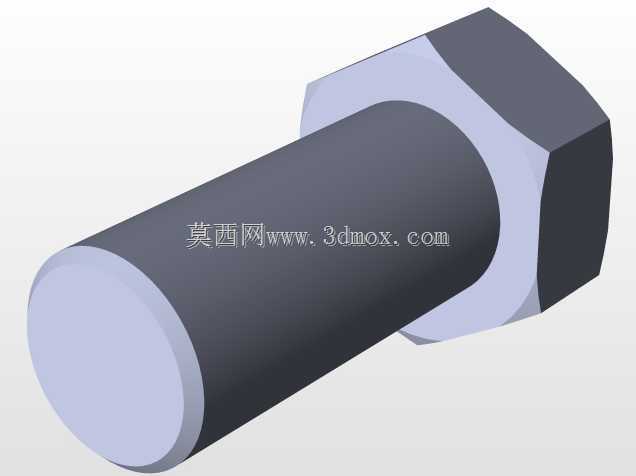

　　结构设计上，滚筒组件采用快拆式安装结构，两端的轴承座用快拆螺栓固定在机架上，当需要分选其他尺寸的果蔬时，可以快速更换对应筛孔规格的滚筒，不需要对整体机架做改动，提升设备的适配范围；导料溜槽采用倾斜角度设计，角度经过反复验证，既能保证番茄靠自重顺滑下滑，又不会因为坡度过大导致果实下滑速度过快撞损。机架的焊接位置全部做了打磨去毛刺处理，外露的金属面做了防锈喷涂处理，适应果蔬加工场景潮湿、有弱酸腐蚀的作业环境，延长设备的实际使用寿命。

　　实际作业过程中，这套结构不需要复杂的操作培训，普通作业人员经过简单讲解即可完成上料、接料的操作，设备运行噪音低，没有复杂的电控逻辑，故障率低，维护只需要定期给轴承部位加注润滑脂、检查传动链的张紧度即可，非常适合产地端的小规模加工作业场景，相比人工分选能大幅提升分级效率，同时保证分级尺寸的一致性，避免人工分选的主观误差。
