多爪自适应对中式机械夹持执行机构

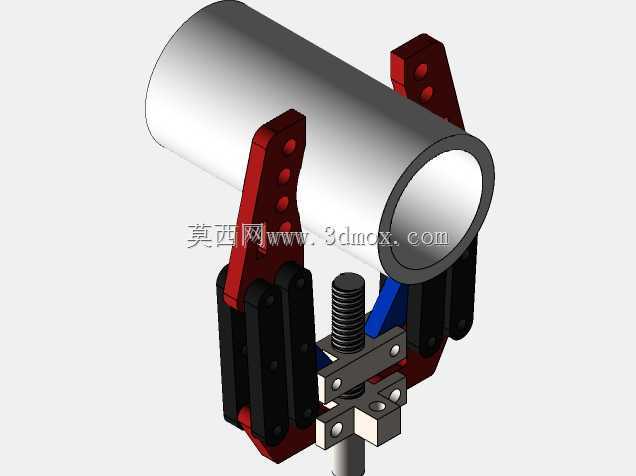

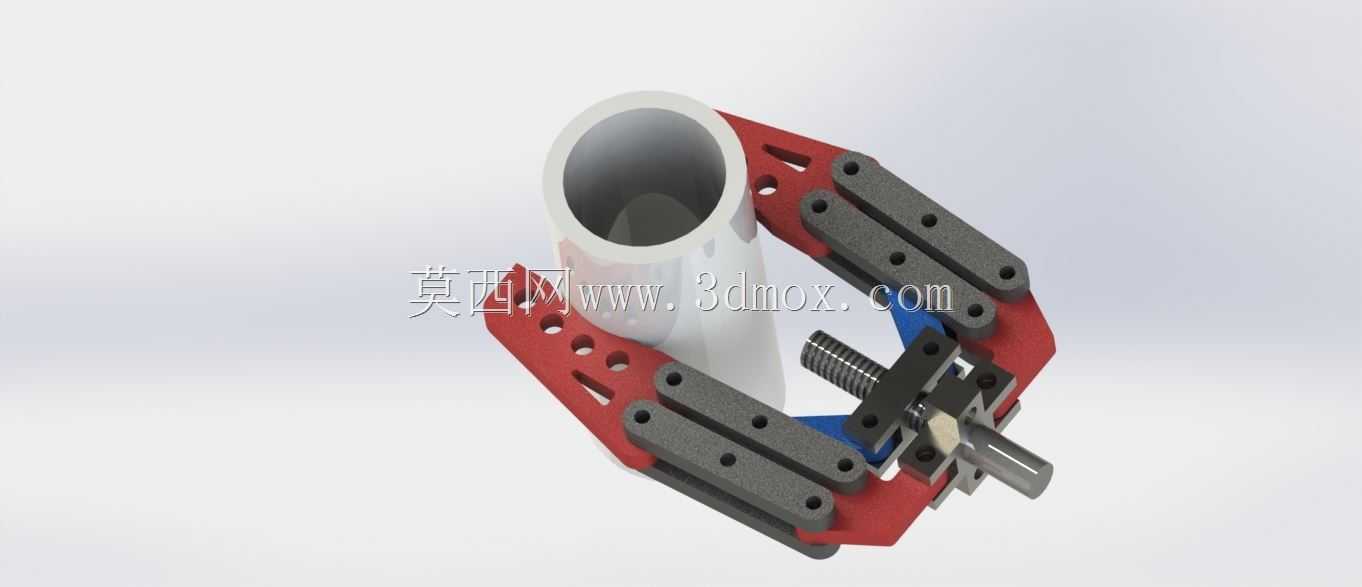

　　在自动化产线的工件上下料、圆形工件周向夹持、轴类零件转运工位中，这类多爪对中式夹持机构的应用覆盖了机加工自动上下料、装配线工件定位、检测工位工件固定等多个场景，相比两爪卡盘，三爪以上的周向夹持结构能更好地适配圆形、正多边形截面工件，避免两爪夹持带来的偏心问题，尤其适合薄壁环形工件的夹持作业，能分散夹持力，减少工件局部受压变形的概率。

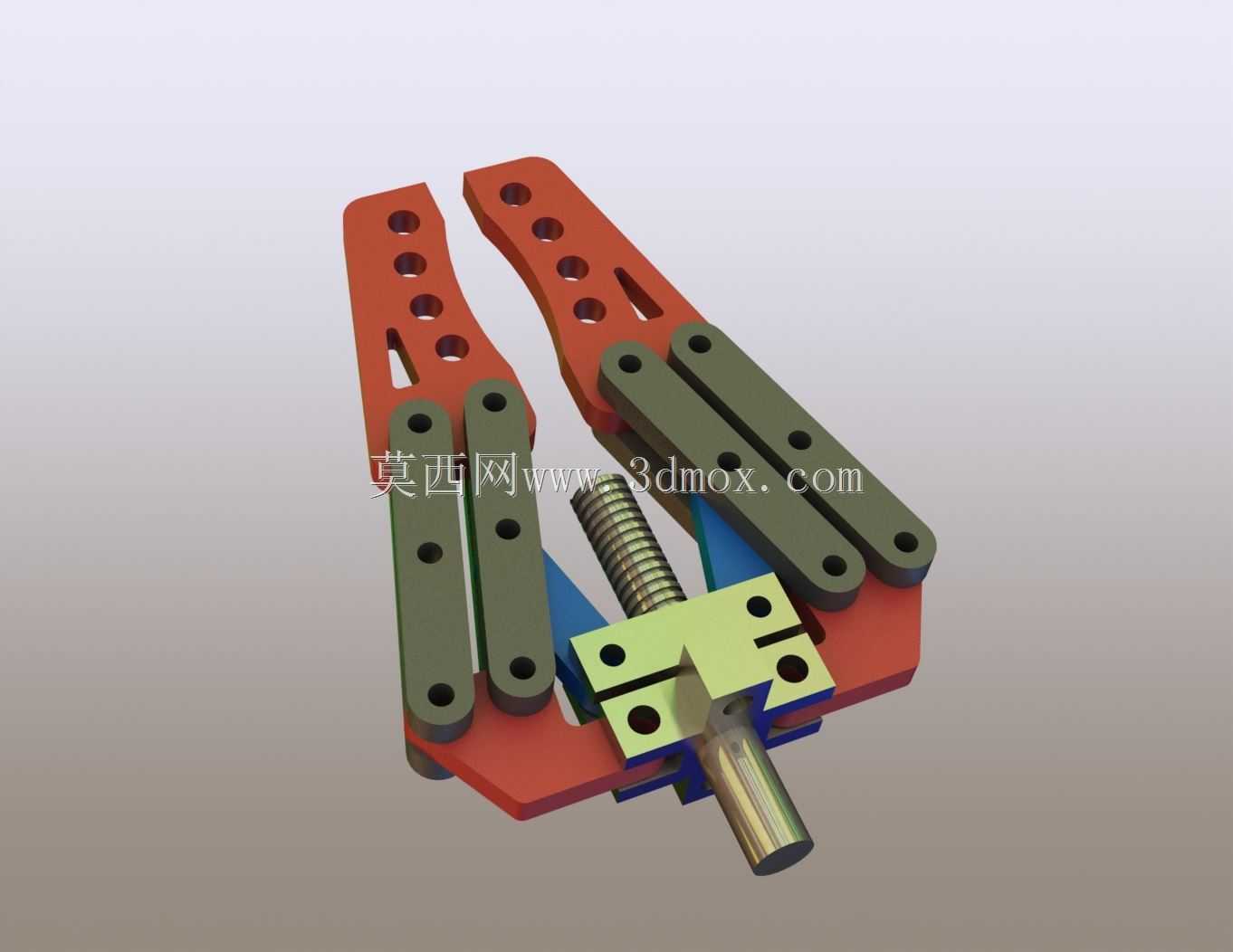

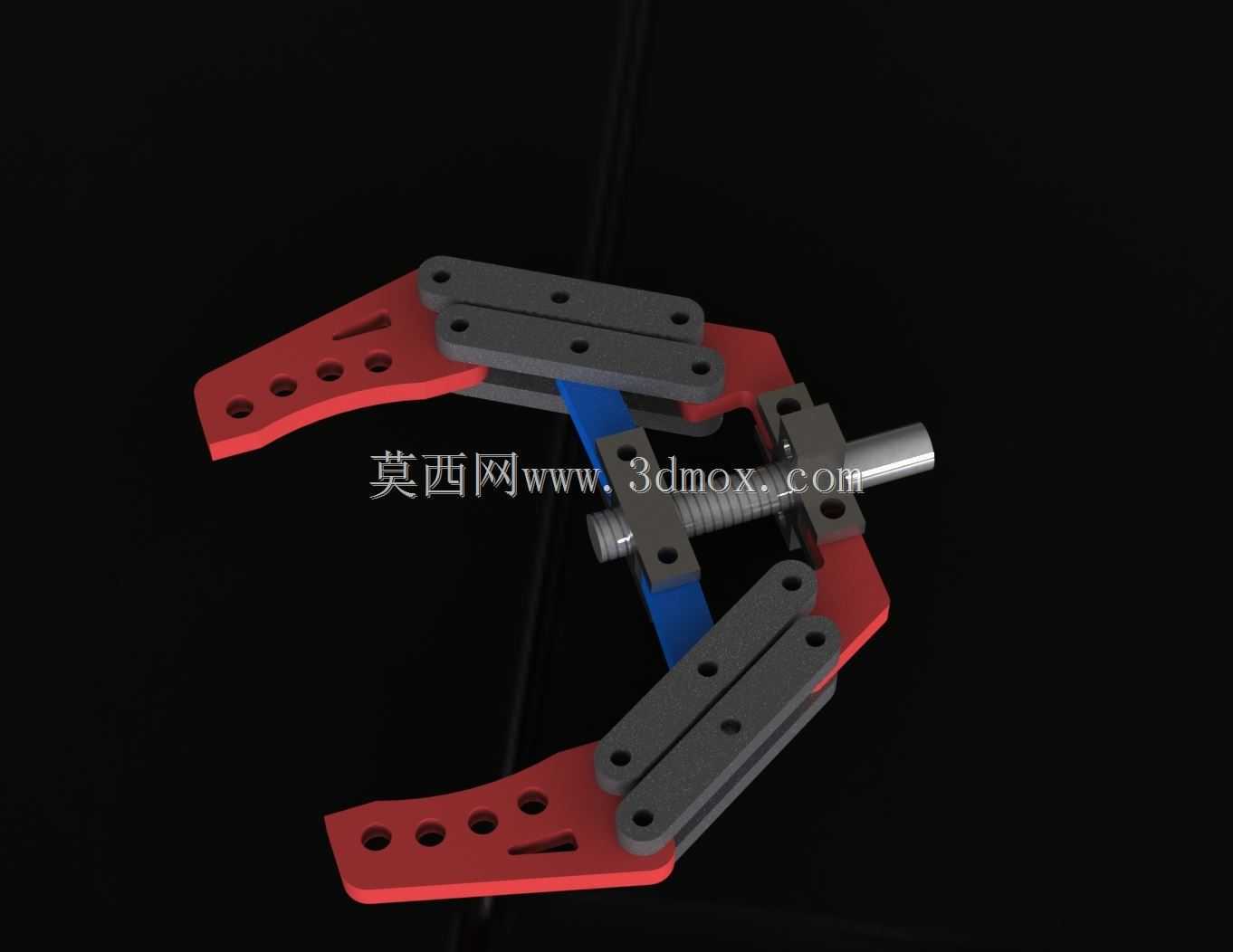

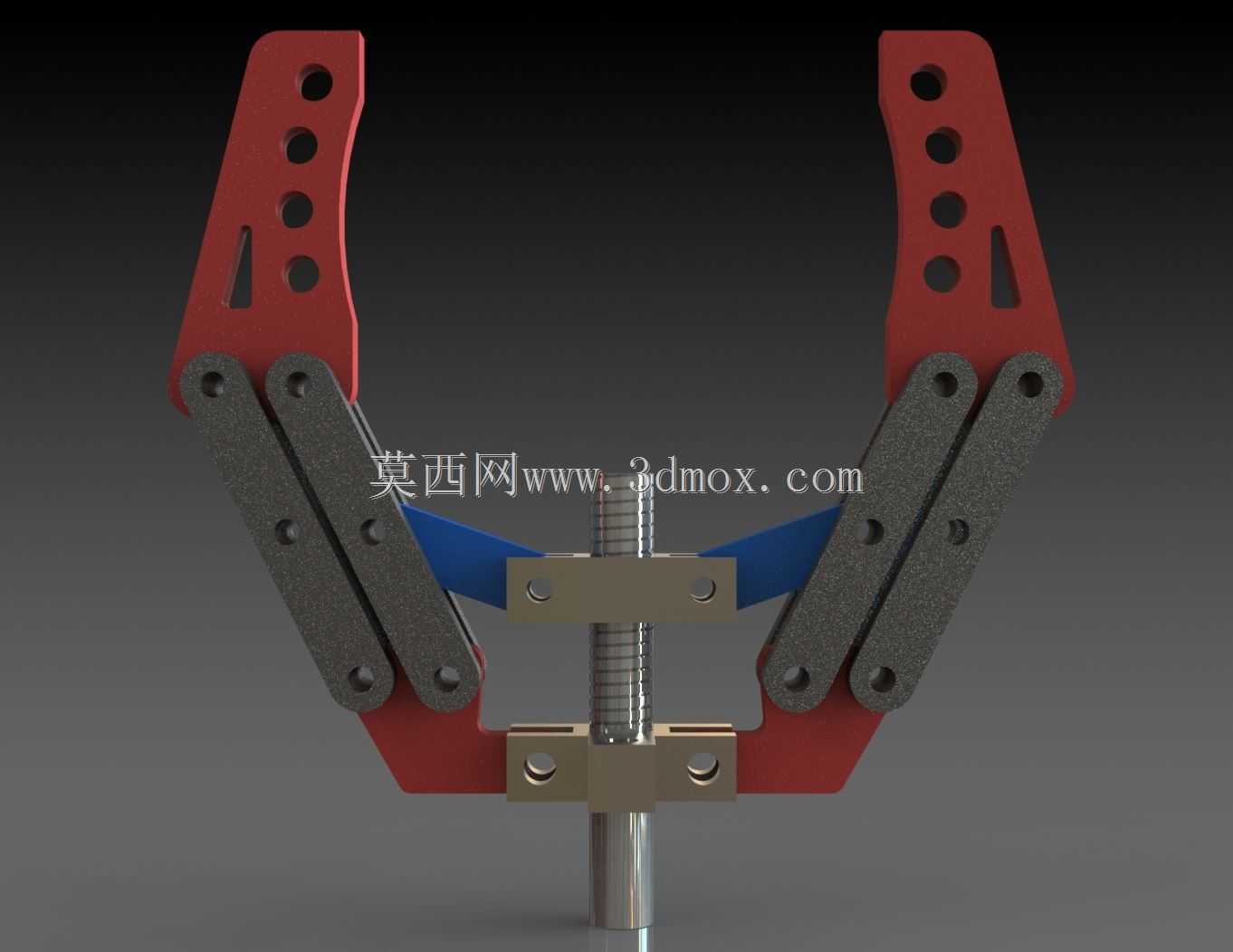

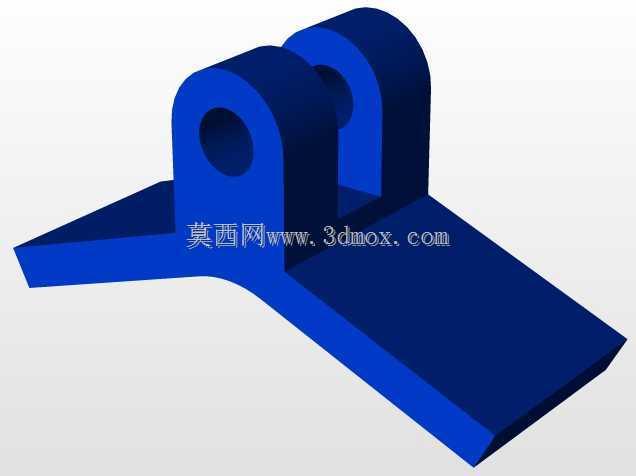

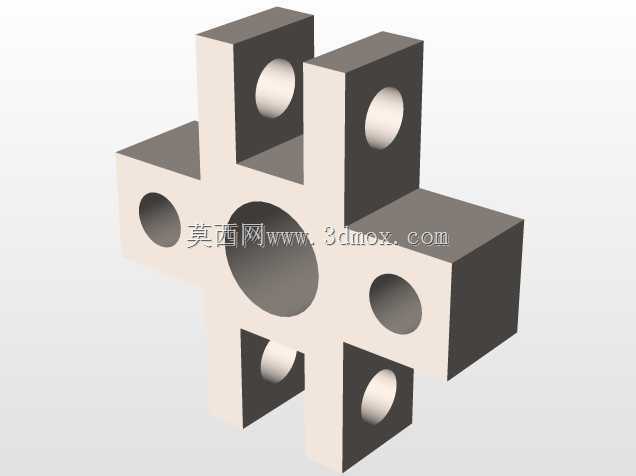

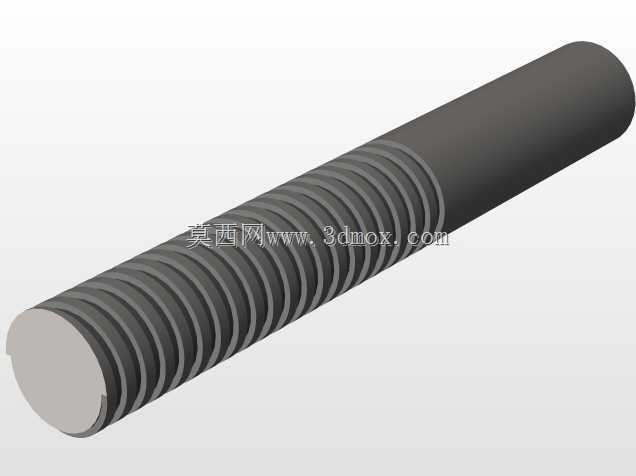

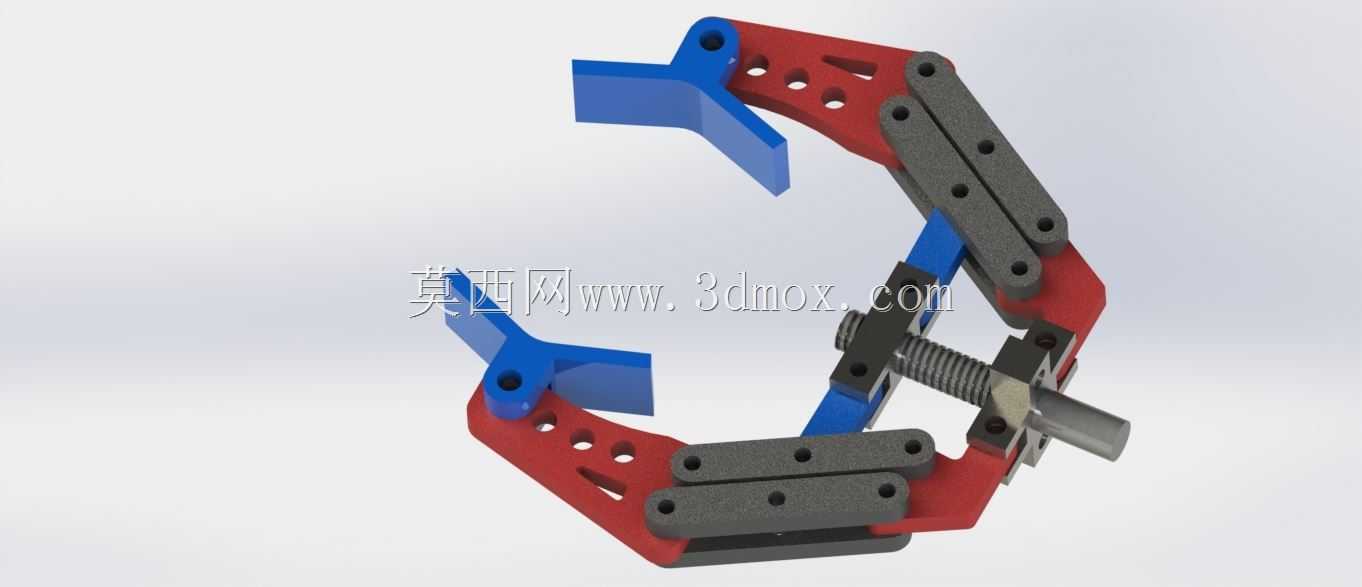

　　从结构设计逻辑来看，这套夹持机构采用中心丝杆驱动的连杆同步收拢结构，中心的梯形丝杆转动时，带动与丝杆螺母连接的三个滑动支座同步沿径向移动，每个支座通过两组平行连杆连接外侧的弧形夹持臂，三组夹持臂沿中心轴线周向均布，能保证收拢过程中所有夹持触点始终保持对中状态，不会出现工件偏移的问题。夹持臂末端的蓝色接触块采用可拆卸设计，可根据被夹持工件的材质、表面硬度更换不同材质的接触垫，比如夹持精加工金属工件时可更换聚氨酯垫避免划伤表面，夹持毛坯件时可更换硬质合金齿块增加摩擦力，适配不同工况的夹持需求。

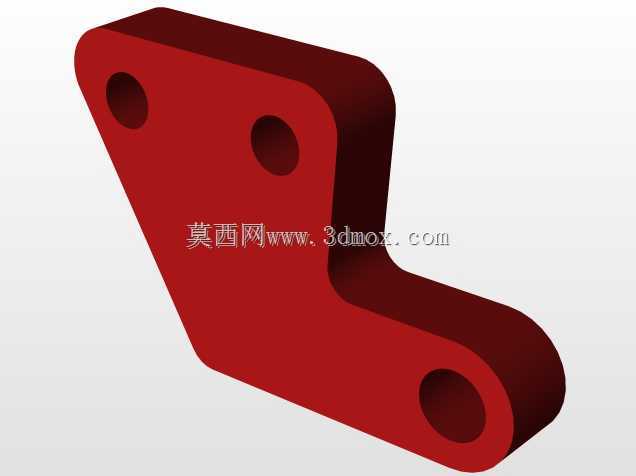

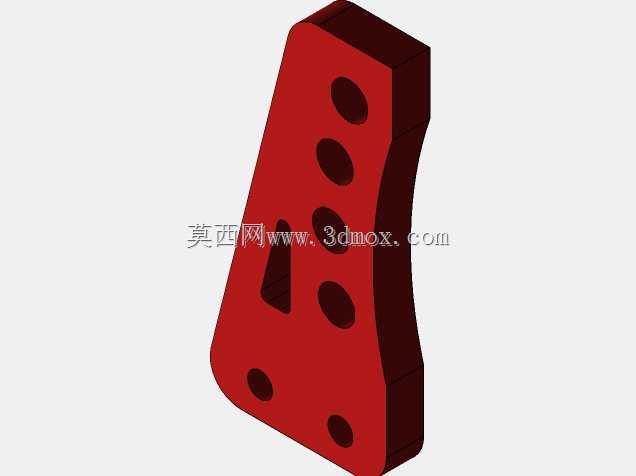

　　结构上的细节设计也充分考虑了工程实际的使用需求，红色的弧形主臂上开设了多组减重孔，在保证结构刚性的前提下降低了整体执行端的重量，减少机械臂运行时的负载惯量，提升运动响应速度。灰色的连杆连接板采用长条形开槽设计，可通过调整连杆的安装孔位来调整夹持行程范围，适配不同直径区间的工件，无需更换整套夹爪就能覆盖一定尺寸范围的工件夹持需求，降低产线换型的硬件成本。中心丝杆的端部预留了标准的驱动连接接口，既可以连接伺服电机实现电动闭环控制，也可以连接手轮实现手动微调夹持，还能适配气动旋转接头实现气动驱动，安装适配性较强。

　　从安装边界来看，这套夹持机构的整体外轮廓为正多边形结构，最大收拢状态下外径可控制在120mm以内，完全张开状态下可适配直径30mm到100mm区间的圆形工件，中心安装法兰采用标准的机械臂末端接口尺寸，可直接安装在负载5kg以上的六轴工业机器人、水平关节机器人或者直线模组的滑台上，不需要额外设计过渡连接板。机构的整体厚度控制在60mm以内，在狭窄的机床内部工位、装配线紧凑空间内也能完成作业，不会和周边的工装、设备产生运动干涉。

　　实际使用过程中，这套连杆式夹持机构的夹持力传递效率较高，丝杆的自锁特性可以保证在驱动源断能的情况下依然保持夹持力，不会出现工件脱落的安全问题，相比气动夹爪，不需要持续供气就能维持夹持状态，在突然断气断电的工况下能有效避免工件坠落造成的设备损坏、人员伤害风险。平行连杆的结构设计保证了夹持臂在整个行程范围内始终保持径向平动，接触块和工件表面始终保持面接触，不会出现点接触导致的工件压痕或者夹持不稳的问题，对于表面精度要求较高的工件夹持场景适配性更好。周向均布的三组夹持点可以自动修正工件的初始位置偏差，当工件初始放置存在一定偏心时，夹持臂收拢过程中会自动将工件推到中心位置，不需要额外增加视觉定位或者对中工装就能实现工件的自动对中夹持，能简化产线的定位工装设计，降低整线的硬件投入成本。
