小尺寸辐条式双色轮辋结构设计

　　这款小尺寸轮辋的设计，最初的参考原型来自民用改装车的大尺寸轮圈造型，在做等比例缩小时，首先要解决的是缩尺后结构强度与外观还原度的平衡问题，不能直接按比例缩放所有壁厚，否则会出现局部应力集中或者成型缺陷。从应用场景来看，这类小尺寸轮组适配的是小型智能移动设备、桌面级移动载具、模型级行走机构，也可作为小型代步工具的辅助轮、短途便携运载小车的行走轮使用，相比同尺寸的普通辐条轮，这款轮辋的造型辨识度更高，双色搭配的结构也能满足外观件的装饰需求，不需要额外做表面喷涂分色，通过不同部件的材质色差就能实现视觉分层效果。

　　结构设计上，轮辋主体采用分体式装配思路，外圈的胎圈座部分做了加厚处理，对应安装小尺寸橡胶轮胎或者实心弹性胎时，胎圈的卡合位置预留了标准的轮缘高度，避免轮胎在侧向受力时出现脱圈问题，轮缘的圆角参数参考了小型轮组的通用安装规范，不会出现胎圈装配时卡滞或者割伤轮胎内层的情况。中间的辐条部分采用了五组双辐条的布局，每组辐条做了内凹的造型处理，一方面是降低整体重量，另一方面是在辐条与轮辋外圈、中心安装座的连接位置做了渐变的圆角过渡，分散轮组承受径向载荷时的应力，避免连接位置出现应力断裂。中心的安装孔位预留了通用的小尺寸轴径配合公差，可适配标准的微型轴承或者直接与驱动轴连接，安装座的端面做了沉台设计，装配时轴端的锁紧螺母可以完全沉入沉台内，不会突出轮辋端面，避免运行过程中剐蹭外部构件。

　　设计过程中，首先确定的是轮辋的名义直径，对应适配的轮胎断面宽度做了胎圈座宽度的匹配，轮辋的整体宽度控制在小尺寸载具的安装边界内，不会超出载具底盘的侧边轮廓，安装时的轴向定位尺寸参考了常用微型轮组的安装距，不需要额外加装调整垫片就能完成装配。辐条的厚度经过反复校核，在承受额定垂直载荷时，辐条的最大变形量控制在允许范围内，不会出现辐条蹭到刹车结构或者轮罩的问题，同时辐条背面做了均匀的减重槽，在不降低结构强度的前提下减少材料用量，也能降低轮组的转动惯量，让小型驱动机构的启动和制动响应更灵敏。

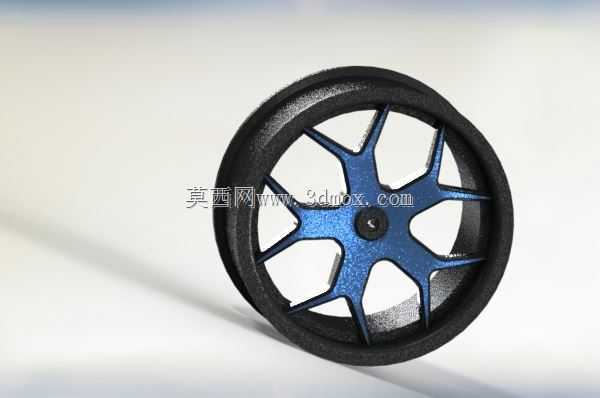

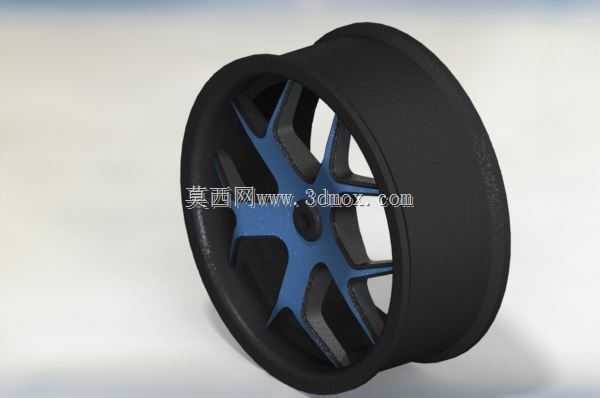

　　双色结构的实现是通过两个部件的装配完成，蓝色的辐条组件与黑色的轮辋外圈采用过盈配合加定位卡扣的连接方式，装配后不需要额外打胶或者用紧固件固定，就能保证两个部件在高速旋转时不会出现相对位移，配合位置的公差经过反复调整，既不会因为过盈量太大导致装配困难，也不会因为间隙过大出现配合松动。轮辋的外圈表面做了细微的磨砂纹理处理，一方面是增加与轮胎内圈的摩擦力，防止轮胎与轮辋之间出现相对滑转，另一方面也能掩盖注塑或者3D打印成型时的表面瑕疵，降低后期表面处理的工作量。

　　从实际使用的角度出发，这款轮辋的安装边界兼容性较强，中心孔的尺寸可以根据实际使用需求做小幅调整，不需要改动整体的辐条和外圈结构，就能适配不同轴径的驱动机构。轮辋的整体重量控制在较低水平，对于对自重敏感的小型移动载具来说，能有效降低行走部分的重量占比，提升续航表现。在做受力分析时，重点校核了过坑、侧向转弯时的载荷工况，轮辋的轮缘位置和辐条连接位置的安全系数都满足小型行走部件的使用要求，不会出现常规使用下的结构损坏。另外，轮辋的造型没有尖锐的外角，所有外露的边缘都做了圆角处理，装配和使用过程中不会划伤操作人员，也能避免运行过程中剐蹭到线缆或者其他周边构件。
