梅赛德斯奔驰SLSAMG跑车车身外观结构

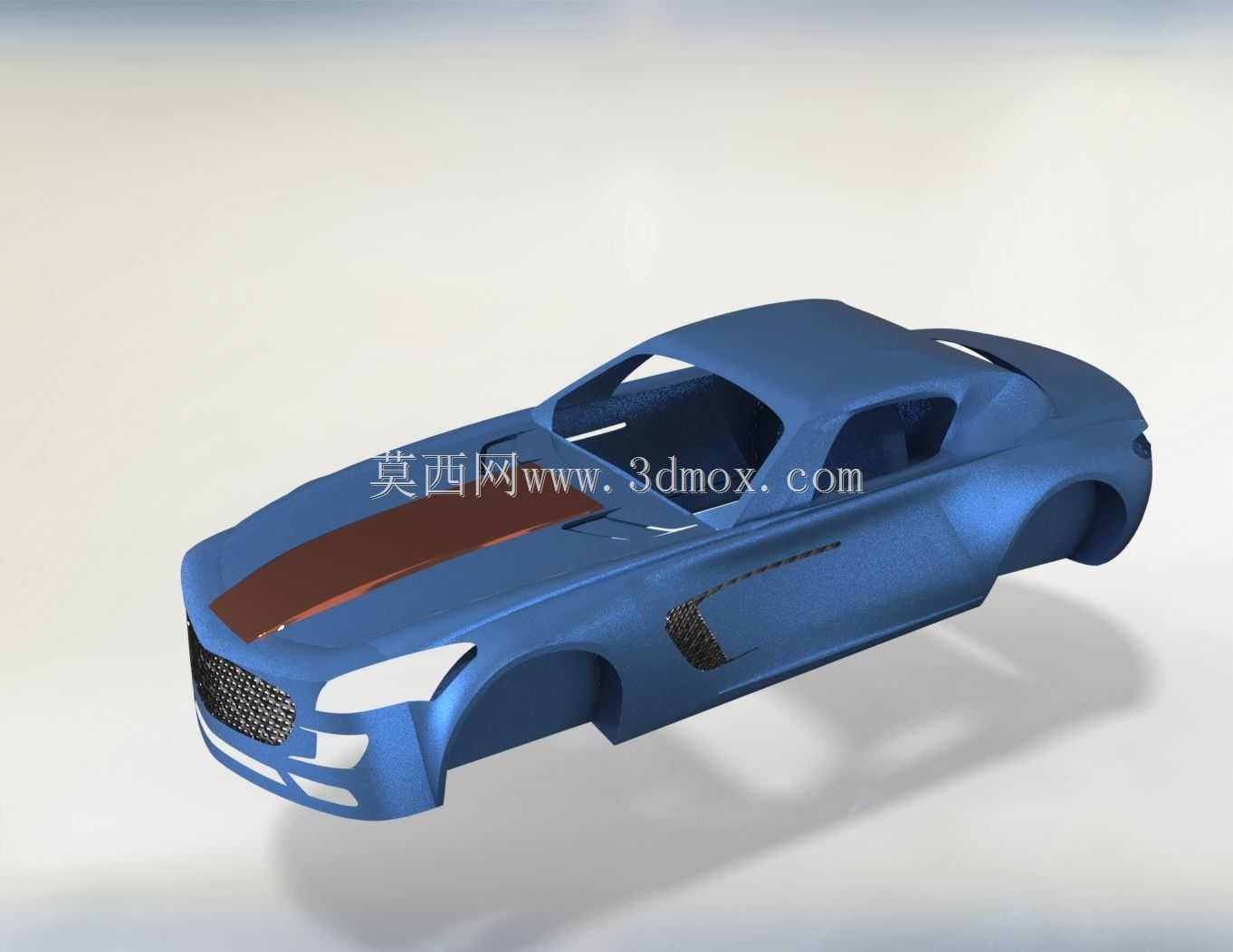

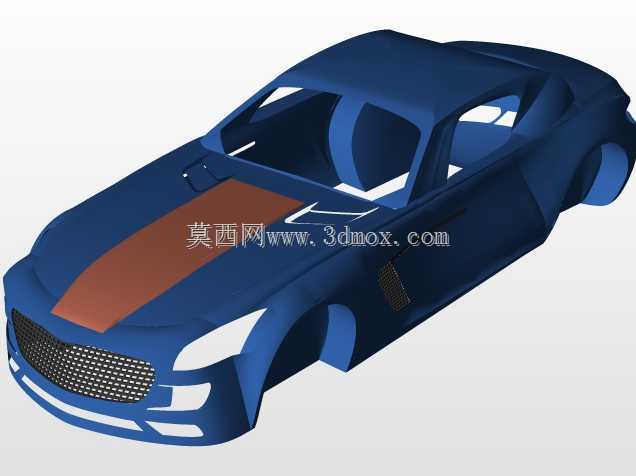

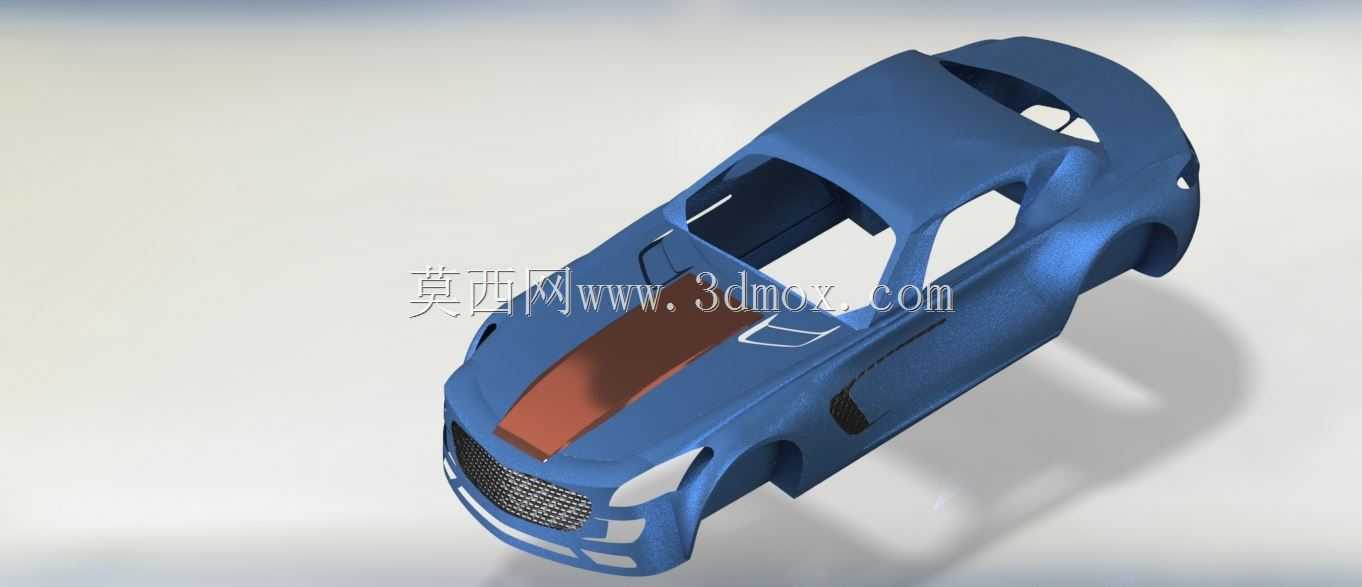

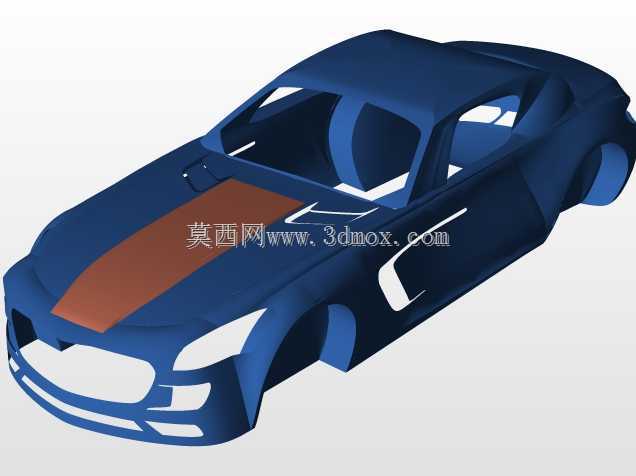

　　本次呈现的是双门高性能跑车的车身外覆盖件三维结构，在实车开发流程中，这类外覆盖件数模是造型冻结后最先输出的结构基准，上接油泥模型扫描的点云数据，下接车身钣金冲压工艺、内外饰安装匹配、空气动力学仿真验证等多个开发环节，是整车开发链路中承上启下的核心结构载体。从实际应用场景来看，该车身结构可用于高校车辆工程专业的车身构造教学演示，帮助学生理解高性能跑车的长车头短车尾布局逻辑、曲面分块原则；也可作为改装厂商开发外观套件的基准数模，依托现有外曲面数据反向设计前唇、侧裙、尾翼等加装部件，避免反复扫描实车带来的尺寸偏差；同时还能用于赛车模拟器的车体建模，通过真实曲面数据还原车辆的视觉轮廓与碰撞边界，提升模拟驾驶的拟真度。从功能特性上看，

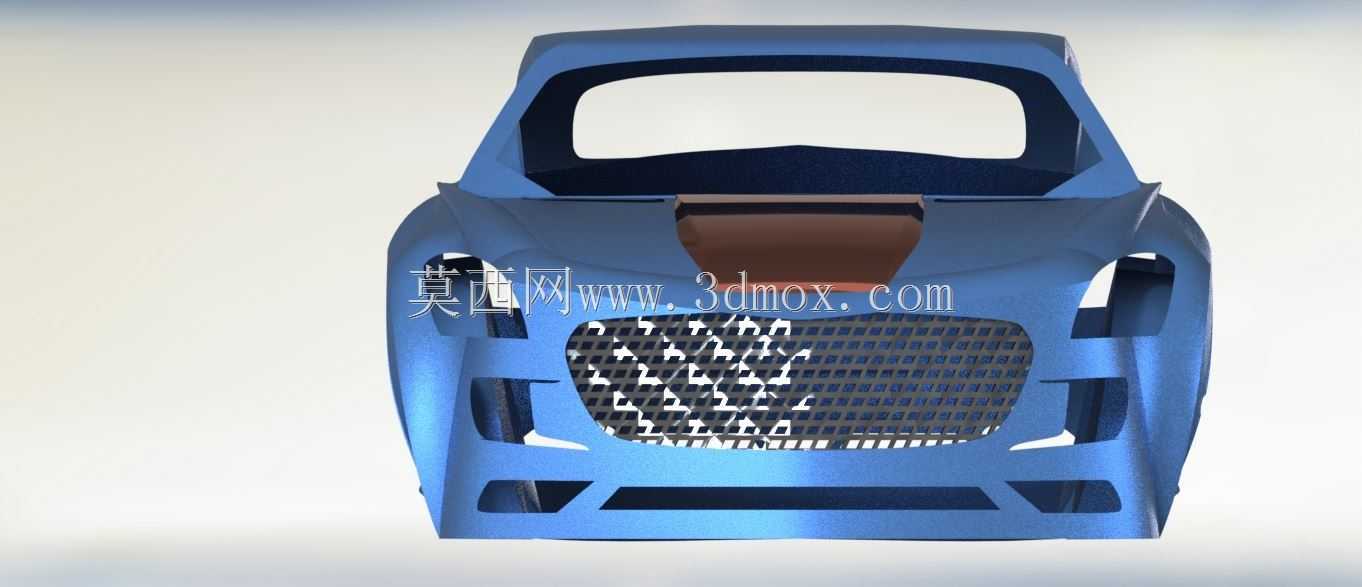

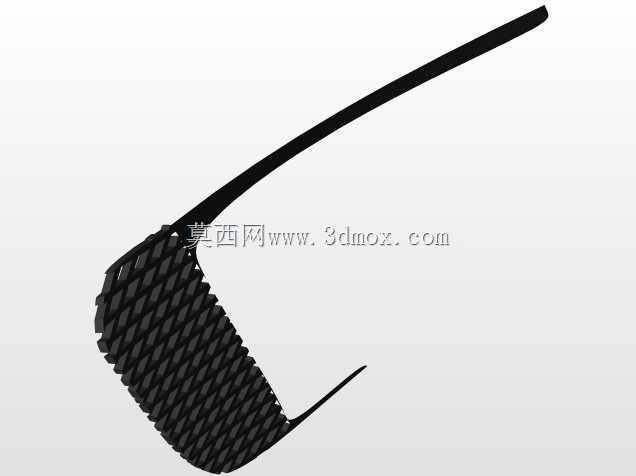

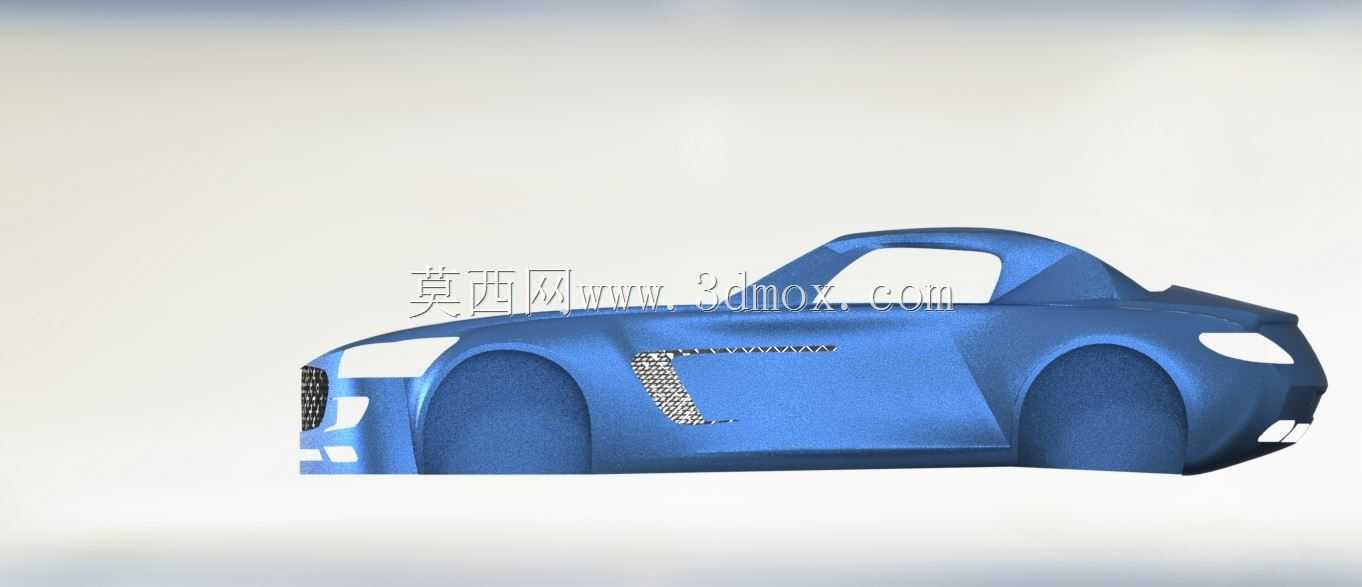

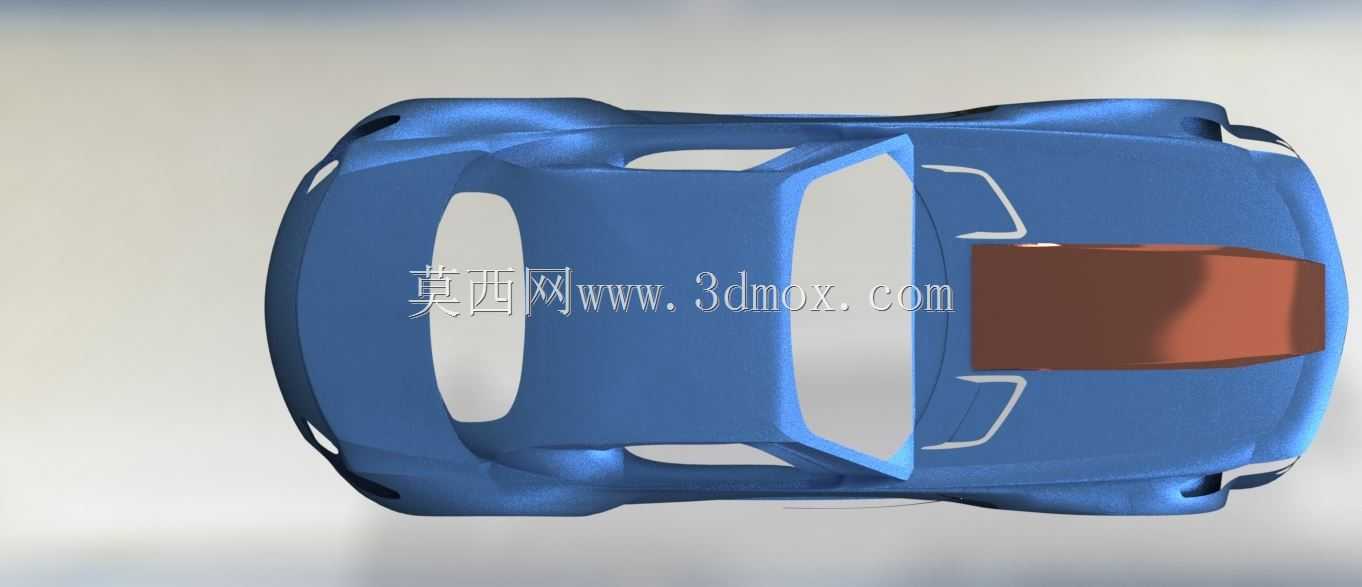

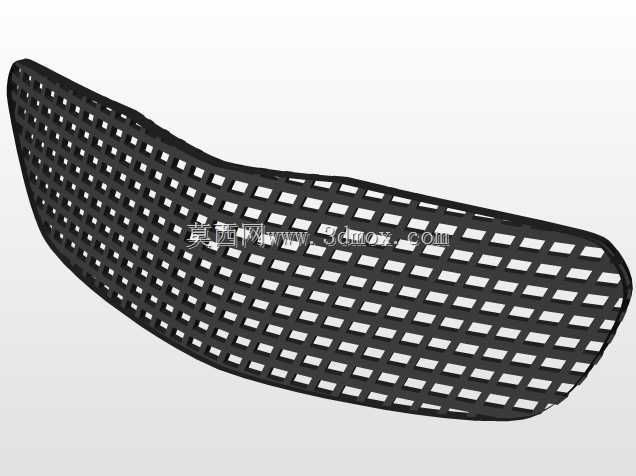

　　该车身采用经典的鸥翼门开口布局，侧围上沿的门洞轮廓预留了足够的鸥翼门铰链安装空间，区别于普通平开式车门的侧围结构，这类门洞的上沿弧度需要兼顾铰链转动行程、玻璃升降空间、密封条安装槽的布置，数模中已经将侧围的安装面边界做了预留，后续结构设计时可直接基于该曲面偏移出钣金厚度，添加安装凸台与定位孔位。车头部分的中网格栅开口、大灯安装轮廓、前保险杠分缝线都做了清晰的曲面区分，长车头的布局是为了容纳前中置的大排量动力总成，引擎盖中央的隆起区域一方面是为了避让下方的进气歧管与机械增压器结构，另一方面也通过纵向的特征线条优化了车头的空气导流效果，减少高速行驶时车头的升力。车身侧面的腰线从翼子板一直延伸至车尾，曲面的曲率变化经过反复调整，

　　既保证了造型的肌肉感，也能在行驶过程中引导侧方气流快速流过车身，减少乱流对车尾稳定性的影响。车尾部分的宽体轮拱轮廓预留了宽胎的安装空间，后轮拱的外抛幅度大于前轮，匹配后驱高性能车型的抓地力需求，尾箱盖的上沿自带一体化的鸭尾结构，无需额外加装尾翼就能提供一定的下压力，高速行驶时可将车尾气流向上引导，降低车尾升力提升行驶稳定性。从设计思路层面，这类高性能跑车的外覆盖件设计始终围绕造型美感、空气动力学性能、结构工艺性三者的平衡展开，曲面构建时采用A级曲面的构建标准，所有相邻曲面的G2连续保证了钣金冲压后的表面光顺度，避免出现光影畸变；分缝线的位置选择既考虑了钣金件的冲压成型深度，避免单件拉延过深导致的开裂问题，

　　也兼顾了后期拆装维修的便利性，比如前保险杠的分缝位置避开了碰撞易损区域的内部安装点，小刮蹭更换时无需拆解过多周边部件。从尺寸与安装边界来看，该车身的整体宽度控制在1.9米左右，轮距的外沿宽度匹配19寸以上的运动轮毂安装需求，前后悬的长度比例符合前置后驱车型的轴荷分配要求，长前悬的设计预留了碰撞吸能区的安装空间，短后悬则提升了车辆的转向灵活性；车身底部的曲面做了平滑过渡处理，预留了底盘护板、排气系统、悬架摆臂的安装间隙，避免行驶过程中部件与地面发生剐蹭；所有外覆盖件的安装面都预留了3-5mm的调整间隙，匹配整车装配时的公差累积，保证各钣金件之间的缝隙均匀一致。在建模过程中，这类车身曲面需要反复和总布置、工艺、空气动力学部门做数据校核，比如轮拱的内轮廓需要和悬架跳动行程做干涉检查，保证车轮在最大转向角度、最大弹跳行程时不会与轮拱发生剐蹭；引擎盖的开启角度需要预留足够的 maintenance 操作空间，方便日常检修动力总成部件；侧窗的曲面弧度需要匹配玻璃升降器的运动轨迹，避免玻璃升降过程中出现卡滞。不同于普通家用轿车的车身设计，高性能跑车的外覆盖件还需要考虑高速行驶时的空气下压力需求，车头下方的扩散器轮廓、侧裙的导流槽、车尾的鸭尾结构都是经过CFD仿真验证后的形态，数模中的曲面曲率完全匹配仿真优化后的结果，可直接用于后续的风洞试验验证。
