栅条式鲜果输送辊道结构三维设计

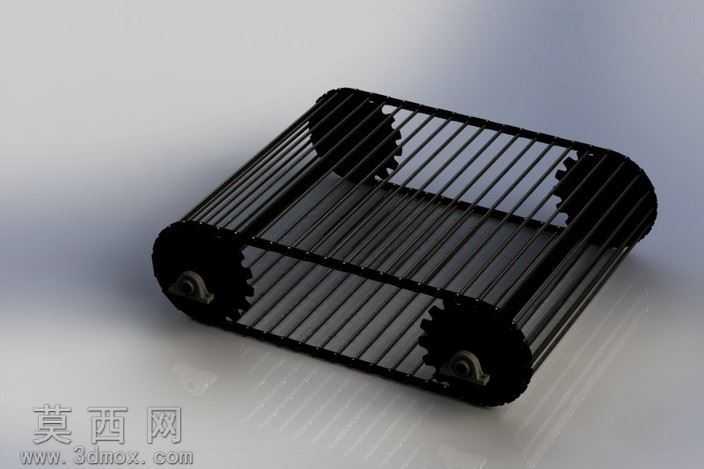

本模型为栅条式鲜果输送辊道结构，采用三维参数化建模方式完成整体装配设计，建模过程中严格遵循输送设备的结构设计逻辑，先完成核心传动部件的参数化绘制，再依次完成栅条承载构件、侧边支撑框架、端部链轮传动组件的建模与装配约束，确保各部件之间的装配关系符合实际机械装配的公差与配合要求。渲染阶段采用哑光金属材质模拟设备主体的碳钢材质特性，对栅条表面做细微的磨砂质感处理，还原工业输送设备的真实材质观感，同时通过柔和的环境光影设置，清晰展现栅条之间的均匀间隙、链轮与侧边框架的装配位置、端部轴承座的安装结构，让整体结构的展示清晰直观。从结构设计来看，该输送设备采用平行排布的细长栅条作为承载面，栅条之间预留均匀间隙，既可以保证输送过程中鲜果表面的通风透气，避免鲜果在输送过程中因闷捂出现变质问题，也能够让输送过程中附着在鲜果表面的碎屑、杂质从间隙掉落，实现输送过程中的初步除杂；两端采用链轮传动结构，可通过链条驱动带动整组栅条辊道同步运转，传动平稳可靠，能够适配鲜果类轻载物料的连续输送需求，不会因传动顿挫造成鲜果表面磕碰损伤。设计思路上围绕鲜果输送的实际工况展开，整体框架采用圆角过渡处理，避免尖锐棱角对输送物料造成刮碰损伤，栅条采用等间距排布设计，既保证承载面的支撑强度，避免鲜果卡入间隙，也尽可能降低整体设备的自重，减少传动过程中的动力损耗；端部的轴承座采用内嵌式安装设计，既保证辊道转动的顺畅性，也能够避免外露的传动部件对操作人员造成安全隐患，整体结构简洁实用，没有冗余的设计构件，可直接用于鲜果分拣、清洗生产线的前端输送环节，也可根据实际输送物料的尺寸、重量调整栅条间距、辊道整体宽度与长度参数，适配不同的轻载物料输送场景。建模过程中对所有部件的装配干涉做了全面检查，确保各运动部件在运转过程中不会出现碰撞、卡滞问题，链轮的齿形参数、栅条的直径参数、框架的型材规格都参考了通用输送设备的行业标准，保证模型具备实际生产参考价值。
