瓶盖输送定位皮带输送线结构设计

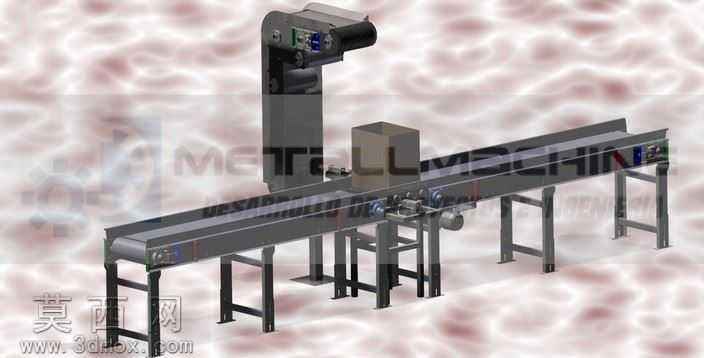

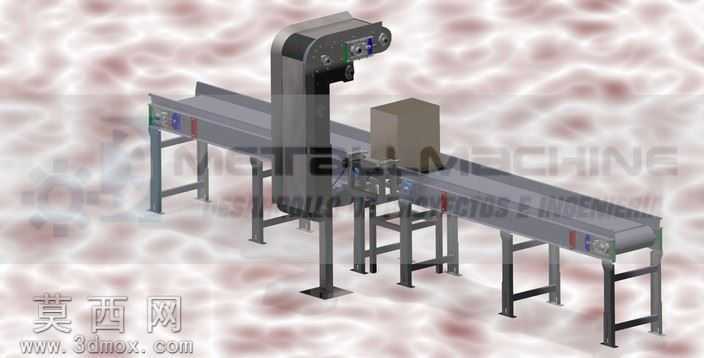

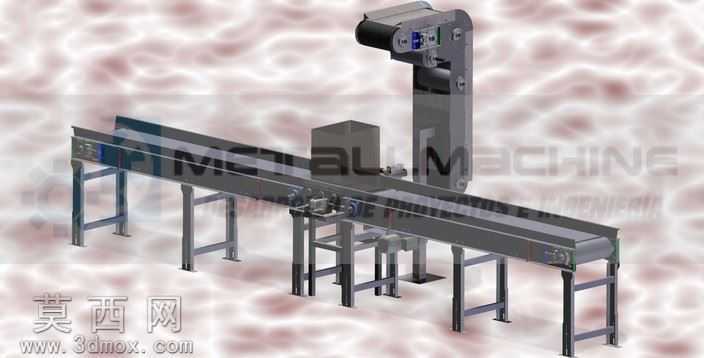

本三维模型采用SolidWorks完成全参数化建模，整体结构包含水平皮带输送段、立式Z型提升段、机架支撑组件、气动定位止停机构四大核心模块，建模过程中严格遵循机械设计装配规范，所有零件均添加完整配合约束，无冗余特征与干涉问题，可直接用于工程出图与运动仿真验证。渲染阶段采用金属哑光材质模拟机架方管焊接结构，皮带表面添加细微防滑纹理材质，气动活塞组件采用亮面金属与黑色橡胶密封圈材质区分，立式提升段的驱动电机外壳采用磨砂工程塑料材质，整体渲染光影柔和，清晰展现各部件的装配关系与结构细节。结构设计上，水平输送段采用标准铝型材搭配可调节支撑脚，可根据现场安装需求调整输送线高度与水平度，皮带两侧加装导向挡边，避免输送过程中纸箱或瓶盖出现偏移掉落问题；立式提升段采用夹持式皮带结构，可实现物料从低位到高位的垂直转运，适配不同高度的包装工序衔接需求；定位工位处设置两个对称布置的气动活塞止停机构，当物料输送至指定工位时，活塞伸出阻挡物料，实现精准定位，满足后续开盖、装箱等工序的位置精度要求。设计思路围绕包装生产线的瓶盖与纸箱输送需求展开，兼顾输送效率与定位精度，整体结构模块化程度高，各功能段可根据产线布局灵活拆分组合，支撑脚的调节结构可适配不平整的车间地面，气动元件采用标准选型，便于后期维护更换，皮带张紧机构设置在输送段两端，无需拆解机架即可完成皮带松紧度调整，降低设备运维难度。模型中所有标准件均采用国标件库调用，非标准加工件均标注完整的尺寸参数与公差要求，可直接对接生产加工环节，整体结构运行平稳，输送速度可通过驱动电机的调速功能灵活调整，适配不同节拍的包装生产需求。
