中型重型堆垛机结构设计方案

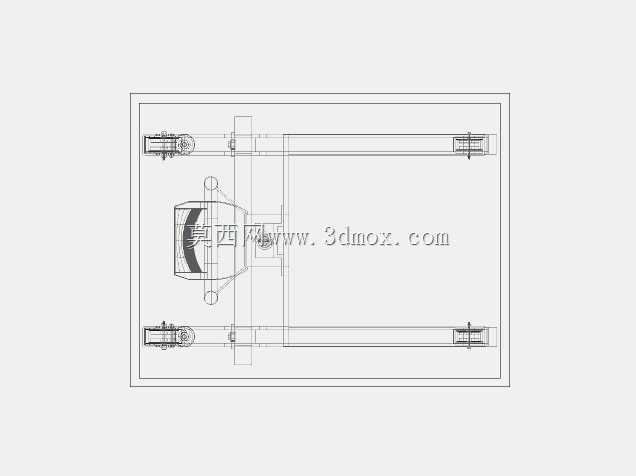

　　在离散制造的零部件加工车间、成品件暂存库区，这类中型重型堆垛机是衔接平面作业区与高位立体货架的核心作业载体，不同于轻量型迷你堆垛设备仅能应对箱式小件的存取，该结构的堆垛机可覆盖单载具数百公斤级的托盘类、料框类重型零部件转运，适配机加工车间里轴类、盘类、工装夹具类重型零件的出入库作业，也能在成品仓完成整箱装配部件的高位码放，作业巷道宽度可适配常规1.2米至1.8米的窄巷道布局，相比传统平衡重式叉车，能将仓库的空间利用率提升40%以上，尤其适合层高在8米以内的中层立体仓储场景。从结构布局来看，该堆垛机采用双立柱门架式承载结构，底部的水平运行机构沿巷道地轨做直线往复运动，门架上的载货台配合起升机构完成垂直方向的位移，

　　货叉机构则搭载在载货台前端，可完成左右双向的伸叉取放货动作，三个方向的运动配合数控系统的点位控制，能精准完成指定货位的物料存取。设计阶段首先核算了整机的静刚度与动刚度参数，双立柱的截面选型采用矩形钢管焊接结构，相比单立柱结构，在高位起升时的侧向形变量可控制在允许范围内，避免大载重下出现货叉对位偏差，导致取货时剐蹭货架或物料倾翻。水平运行轮组采用带侧导向轮的结构，可抵消运行过程中的侧向窜动，保证长距离巷道运行时的轨迹精度，起升机构的链条排布采用双链条同步牵引结构，单根链条断裂时仍有冗余承载能力，避免载货台坠落的安全风险。货叉部分采用三节式伸缩叉结构，缩回状态下的厚度控制在最小范围，伸出行程可覆盖常规深度的货架货位，

　　叉体表面做了防滑处理，配合端部的限位挡块，可避免托盘在叉取过程中出现滑移。安装边界方面，整机的底部运行机构需要预埋配套的地轨，地轨的安装平面度要求控制在每米1毫米以内，轨道接头处的高度差不超过0.5毫米，避免运行过程中出现明显的颠簸振动；顶部的导向轨需要与货架顶部的横梁做刚性连接，保证整机高位运行时的稳定性，巷道两端需要设置机械限位块与电气限位开关，双重防护避免设备冲出轨道。设备的供电采用滑触线或者拖链结构，沿巷道方向排布，避免线缆在设备往复运行过程中出现缠绕或磨损。在实际作业场景中，这类堆垛机可配合仓库管理系统完成自动出入库作业，也可切换为手动操作模式，应对零散的物料调运需求，相比人工驾驶叉车作业，

　　堆垛机的作业定位精度可控制在毫米级，能大幅降低高位取放货的碰撞风险，同时减少人工在窄巷道内作业的安全隐患。针对零部件车间的特殊作业环境，设计时也考虑了金属切屑、切削液雾气等因素的影响，所有的运动导轨副都配备了防尘防护罩，电气元件的防护等级不低于IP54，避免车间内的粉尘、油污进入机构内部造成磨损或电气故障。整机的维护点位都做了外露式设计，日常的润滑、易损件更换不需要拆解主体结构，可大幅降低后期的运维成本。在结构建模过程中，所有的连接节点都做了干涉检查，包括起升到最高位、货叉完全伸出、运行到巷道端部等极限工况下，都不会与货架、周边防护结构发生剐蹭，运动部件的安全间隙都预留了足够的余量，即使在安装存在少量偏差的情况下，也能保证设备的正常运行。
