十字把手单柄冷用水阀结构设计

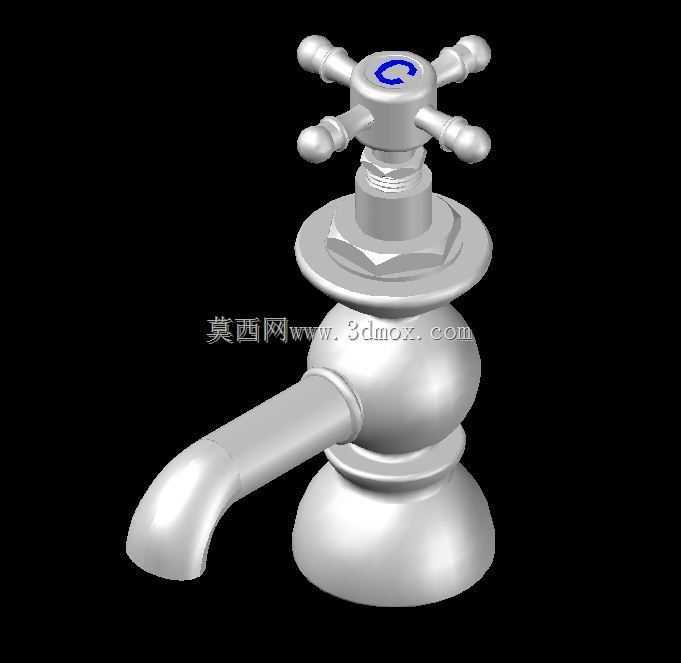

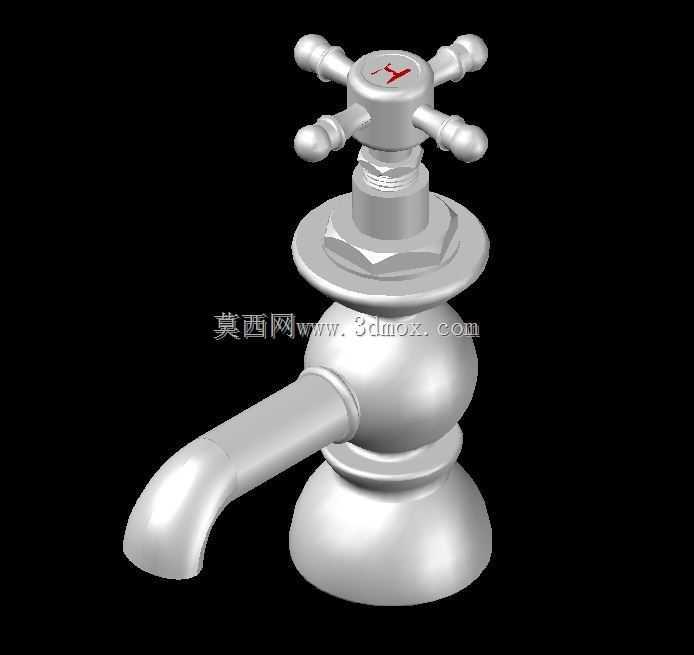

　　日常民用给排水场景里，这类单路冷水阀的应用覆盖度极高，从公共卫生间台盆、户外拖把池、老旧小区分户供水支路到实验室非恒温供水点位，都能见到同结构产品的身影，它不需要承担冷热水混流调节的功能，核心作用就是控制单路冷水的通断，相比混水阀结构更简单，故障点更少，维护成本也更低。从结构拆解来看，这款水阀采用十字形轮辐式手轮设计，四个对称的施力臂比传统单柄手轮的操作力矩更大，即便手沾有肥皂水、油污或者佩戴薄劳保手套，也能轻松拧动阀芯完成启闭，手轮中心的冷态标识采用蓝色凹印填充，安装后能直观区分冷热水管路，避免施工阶段管路接反的问题。手轮与阀杆的连接采用扁位配合加顶部锁母的固定方式，长期使用不会出现手轮空转打滑的问题，

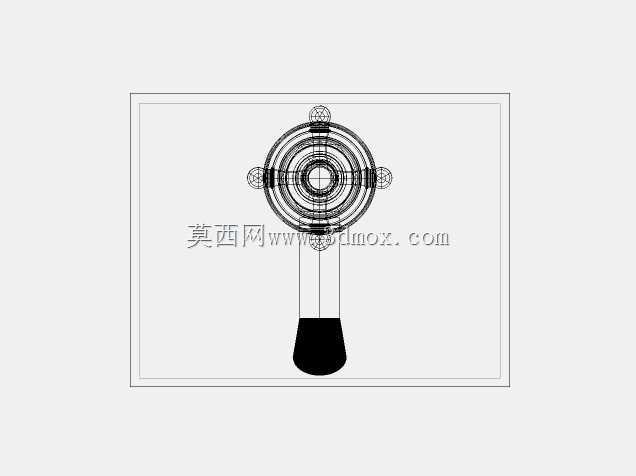

　　阀杆穿出阀盖的位置设置了多层填料密封结构，不需要完全拆解阀体就能从外部压紧填料压盖，解决长期使用后阀杆位置的滴漏问题。阀体主体采用黄铜锻压成型的流道结构，进水端设置标准外螺纹接口，适配常规家装4分供水支管，出水端为延伸式弯管水嘴，出水角度向下倾斜15度，出水时水流不会顺着阀体外壁流淌，能避免台面积水问题。设计阶段首先考虑的是安装边界的适配性，阀体底部的安装座采用标准台面安装尺寸，适配常规25-35mm的台盆开孔，安装时从台面下方套入锁紧螺母就能完成固定，不需要额外定制开孔，不管是陶瓷台盆、不锈钢水槽还是石材洗衣台都能直接适配。整体高度控制在110mm左右，手轮最大旋转直径70mm，安装后手轮距离墙面的最小预留间隙只需要40mm，

　　不会出现手轮碰墙无法完全开启的问题。流道设计上采用直通式截止结构，阀芯密封面采用锥面配合，关闭时的密封比压均匀，不会因为管路水压波动出现自动渗漏的问题，全开状态下的流道通径与进水接口通径一致，水流阻力小，在0.3MPa的常规供水压力下，出水流量能达到每分钟12升以上，完全满足日常洗漱、清洁的用水需求。阀座与阀体的连接采用螺纹加密封胶圈的结构，长期使用后如果密封面出现磨损，只需要从上方拆下手轮和阀盖，就能直接更换阀芯密封件，不需要把整个阀体从管路上拆下来，后期维护的操作门槛很低。外观上采用亮面镀铬处理，镀层厚度满足卫浴产品的盐雾测试要求，日常使用不容易留水渍，清洁时只需要用软布擦拭就能保持光亮，手轮的四个端部做了圆弧过渡处理，

　　没有尖锐棱角，日常操作不会刮碰伤手。考虑到民用场景的使用习惯，手轮的旋转圈数设计为2.5圈从全关到全开，调节精度适中，既不会因为旋转圈数太多导致开关操作繁琐，也不会因为圈数太少出现水流调节过于灵敏、容易溅水的问题。阀体中部的六角结构是专门为安装设计的受力位，安装时可以用普通活动扳手卡住这个位置拧紧进水端管路，不会因为扳手卡接位置不当破坏阀体表面的镀铬层，也能避免安装时阀体受力不均出现开裂的问题。出水嘴的前端没有设计起泡器安装位，相比带起泡器的款式，它的出水通道更不容易被水中的杂质堵塞，适合户外或者水质偏硬、杂质较多的供水场景使用，长期使用不需要频繁清理起泡器的滤网，减少了日常维护的工作量。
