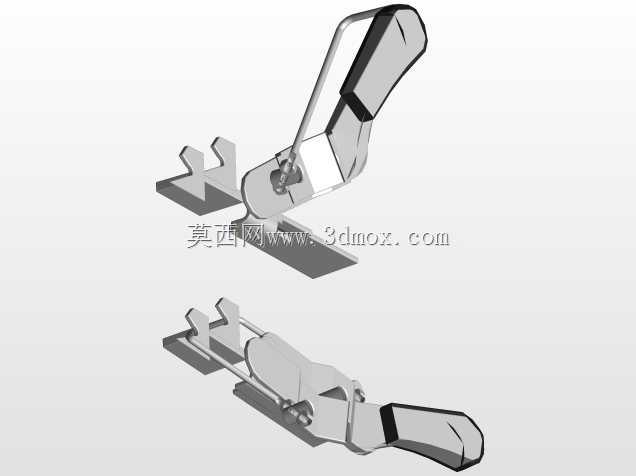

工业设备用凸轮式密封锁紧手柄结构

　　做了十几年结构设计，经手的密封类压紧锁件少说也有上百套，这款凸轮式锁紧手柄的结构逻辑，刚好踩中了工业密封舱门最核心的使用痛点。先从实际应用场景说起，这类手柄最常出现在商用工业烤箱、低温冷藏箱、恒温试验设备的舱门侧边上，不少需要频繁启闭、又要保证密封面压合均匀的箱体类设备，都会选用这种结构替代传统的螺栓压紧或者搭扣锁——毕竟车间里操作人员戴着手套，要的就是一步扳动就能完成锁紧和解锁，不用拧螺母、不用找工具，单手握持施力就能操作。

　　从功能特性上拆解，这套结构的核心是利用凸轮轮廓的行程差实现压紧：手柄扳动到闭合位置时，凸轮段的回转半径从最小值过渡到最大值，会把联动的锁钩往安装座方向拉动，给舱门密封胶条提供稳定的预紧压力，不会因为设备运行中的振动出现松脱；当手柄扳起到开启位置，凸轮半径回落，锁钩自动松脱，舱门就能直接拉开，整个动作行程里没有多余的传动环节，磨损点只有凸轮转轴和锁钩铰接点，日常维护只需要定期给铰接点抹少量润滑脂就能保证长期顺畅使用。

　　设计思路上，这套结构做了很务实的细节考量：手柄握持段做了贴合手掌弧度的弯折，表面没有尖锐棱角，戴厚劳保手套操作也不会打滑硌手；锁钩部分做了两个对称的卡位凸耳，对应安装座上的两个卡槽，锁紧时两个受力点同时受力，不会出现单侧压紧导致密封胶条压合不均、漏温漏汽的问题；整个构件的受力路径做了直线传导，扳动手柄的力直接通过凸轮传递到锁钩，没有多余的力臂损耗，操作人员不需要用太大的力就能达到足够的密封压紧力，长期使用也不会出现金属构件疲劳变形的问题。

　　再说到安装边界和尺寸适配，这套锁紧件分为两个安装部分：带手柄凸轮的主体部分需要固定在舱门门板侧边，安装孔位做了长圆孔设计，允许安装时有±2mm的位置调整量，能抵消门板焊接或者组装时的位置误差；配套的锁座固定在设备门框对应位置，锁座的卡槽深度做了5mm的容错空间，就算舱门密封胶条长期使用出现少量压缩永久变形，也能通过调整安装位置保证压紧力足够。整体安装完成后，手柄在闭合状态下突出门板表面的高度不超过40mm，不会在车间通行时剐蹭操作人员或者转运物料；开启状态下手柄的最大扳动角度是120度，不会因为扳动角度过大碰到周边的管线或者相邻设备。

　　实际选型使用的时候要注意，这套结构适合密封面压力需求在200N以内的舱门使用，如果是高压舱或者真空度要求更高的设备，需要搭配更大轮廓的凸轮或者增加多点锁紧联动结构；材质选择上，接触食品或者低温环境的场景要选用304不锈钢版本，普通工业烤箱场景用镀锌钢板冲压件就能满足耐温防锈需求，铰接轴要选用不锈钢材质，避免长期在高低温交替环境下出现锈蚀卡滞。不少做小型工业设备的厂家之前喜欢用普通的弹簧搭扣，但是弹簧搭扣长期在高温环境下弹簧容易退火失效，导致密封不严，这种纯机械凸轮压紧的结构没有弹性元件，全靠金属刚性接触传力，在-40℃到200℃的工作环境里都能稳定工作，不会因为温度变化出现锁紧力衰减的问题。

　　建模的时候要特别注意凸轮轮廓的曲线设计，不能出现死点位置，要保证手柄扳动到锁紧位置时能形成轻微的过中定位，就算没有额外的锁止结构，手柄也不会因为设备振动自己弹开；同时凸轮和锁钩的接触面上要做小的圆角过渡，避免长期摩擦出现金属切削碎屑，掉落到设备内部影响产品质量。锁钩的勾合面要做15度的导向斜角，就算关门时舱门和门框有少量错位，锁钩也能顺着斜角滑入卡槽，顺利完成锁紧动作，不需要操作人员反复对齐舱门位置，提升日常操作的顺畅度。
