蒸汽控制用八辐式轮盘龙头结构设计

　　在工业加热梯的蒸汽管路系统中，这类轮盘式龙头是末端蒸汽通断与流量调节的核心操作构件，区别于民用给排水龙头的结构逻辑，其核心设计目标是适配高温蒸汽介质的密封可靠性、操作力矩的均匀传递，以及工业现场频繁操作下的结构耐用性。从结构形态来看，该龙头采用八辐条对称轮盘作为操作手轮，这种辐条式设计并非单纯的外形考量，首先是在保证手轮整体扭转刚度的前提下，尽可能降低构件自身重量，减少长期操作时的人员负荷，同时对称分布的八根辐条能够让操作人员在任意角度都能找到施力点位，无需刻意对位手轮位置，适配工业现场管路安装位置受限、操作空间局促的场景，比如加热梯旁侧管路往往紧贴梯架布置，操作空间仅能容纳单手握持，多辐条结构可以保证小角度转动时也能有效施力。

　　在功能特性层面，该龙头的核心作用是控制加热梯蒸汽回路的通断，同时可通过手轮转动角度微调蒸汽通入量，匹配加热梯不同工况下的温度需求——比如预热阶段需要小流量蒸汽缓慢升温，避免梯体金属构件因骤热产生内应力，正常工作阶段则需要全开保证蒸汽流量满足加热功率要求，停机阶段则可靠切断蒸汽通路，防止高温蒸汽泄漏引发安全隐患。设计时首先考虑的是手轮与阀芯的连接匹配，轮盘中心的轮毂部位需要预留与阀杆配合的安装孔位，孔位的形位公差需要严格控制，保证手轮转动时不会出现偏摆，避免阀杆承受额外的径向力，长期偏摆会导致阀杆密封件磨损加速，引发蒸汽泄漏。

　　从安装边界来看，这类龙头的手轮外径需要匹配对应管路的通径规格，八辐条的外轮廓形成的正多边形外接圆尺寸，需要保证手轮转动时不会与周边的管路支架、梯体构件产生干涉，设计时通常会在手轮最外侧预留至少15mm的操作安全间隙，防止操作人员转动手轮时被周边构件剐蹭。辐条的截面采用矩形带圆角的结构，而非圆形截面，这是因为矩形截面的抗扭截面系数更高，在相同材料用量下能够承受更大的操作力矩，同时圆角设计可以去除锐边，避免操作时划伤手部，符合工业设备的人机工程要求。

　　在密封相关的结构匹配上，手轮的转动行程需要与阀芯的升降行程精准对应，轮盘转动的圈数对应阀芯从全闭到全开的位移量，设计时需要保证辐条的强度能够承受阀门全闭时的最终锁紧力矩，避免操作人员用力过大时辐条产生塑性变形——八辐条对称分布的结构能够将锁紧时的力矩均匀分散到每一根辐条上，相比三辐条、四辐条手轮，单根辐条承受的弯矩更小，同等受力下变形量更低，长期使用不会出现手轮扭曲变形的问题。另外，轮盘外缘的连续围边结构，一方面可以提升手轮的整体刚度，另一方面可以作为操作人员握持时的受力依托，转动时手掌可以搭在围边上发力，比单纯的辐条结构握持更稳定，即使佩戴劳保手套操作也不会出现打滑的情况。

　　针对蒸汽介质的高温特性，该龙头的手轮结构设计时也考虑了散热需求，辐条之间的镂空区域可以让空气自由流通，降低手轮表面的温度，避免操作人员操作时被高温烫伤，相比实心手轮，镂空辐条结构的散热面积更大，蒸汽通过阀杆传递到手轮的热量能够更快散发到空气中，即使在长时间通蒸汽的工况下，手轮表面温度也能保持在可安全触碰的范围内。在实际管路布置中，这类龙头通常安装在加热梯的蒸汽供气管路入口处，安装高度一般设置在距离操作平台1.2m-1.5m的区间，刚好适配成年人站立操作的舒适高度，手轮的尺寸设计也匹配这个安装高度下的操作力矩需求，不需要额外加装加长杆就能完成阀门的开闭操作，减少管路系统的额外配件数量，降低故障点。

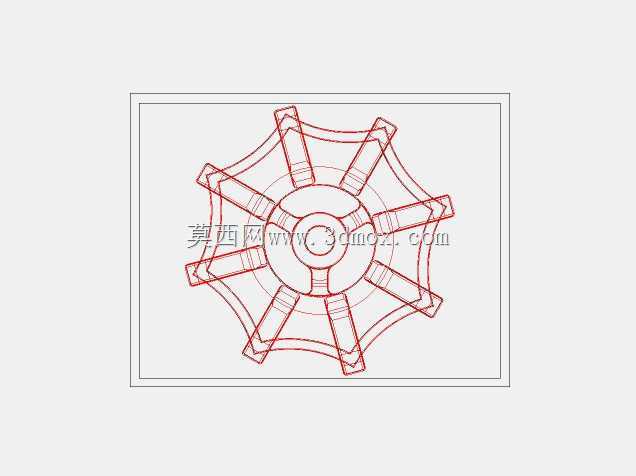

　　从建模逻辑来看，构建该龙头三维模型时，首先需要确定中心轮毂的基准轴，以基准轴为中心阵列八根辐条，保证每根辐条的角度偏差控制在0.1度以内，避免动平衡偏差导致转动时出现卡滞；其次是辐条与轮毂、外缘围边的连接处需要做圆角过渡，减少应力集中，因为阀门锁紧时的力矩会在连接处产生应力集中，圆角过渡可以大幅提升结构的疲劳强度，延长手轮的使用寿命；最后是中心安装孔的键槽结构，需要匹配阀杆的键位尺寸，保证扭矩传递的可靠性，避免手轮与阀杆之间出现相对转动，导致开关位置指示不准。
